Окно, предназначенное для установки на наклонной и/или вертикальной поверхности

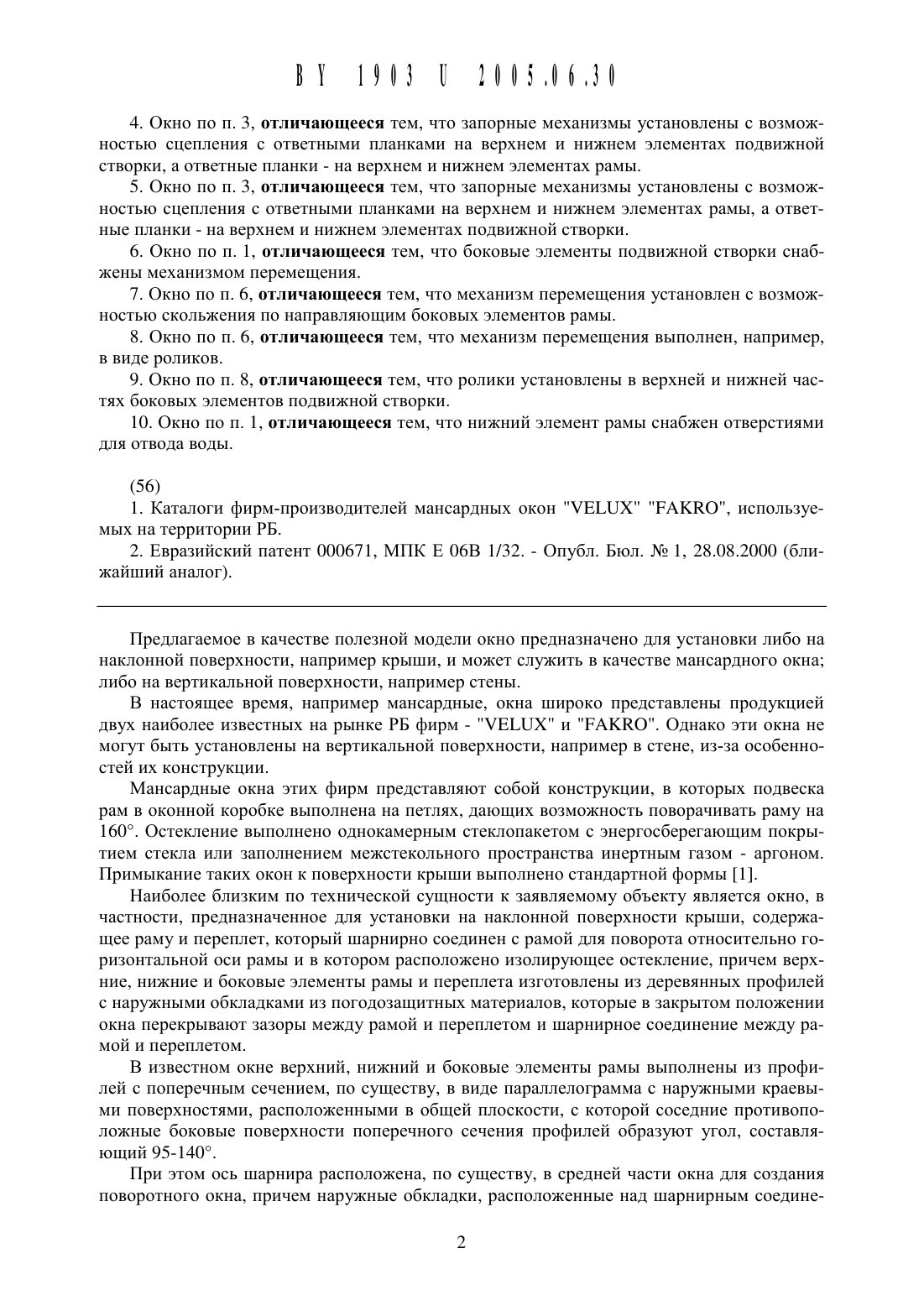

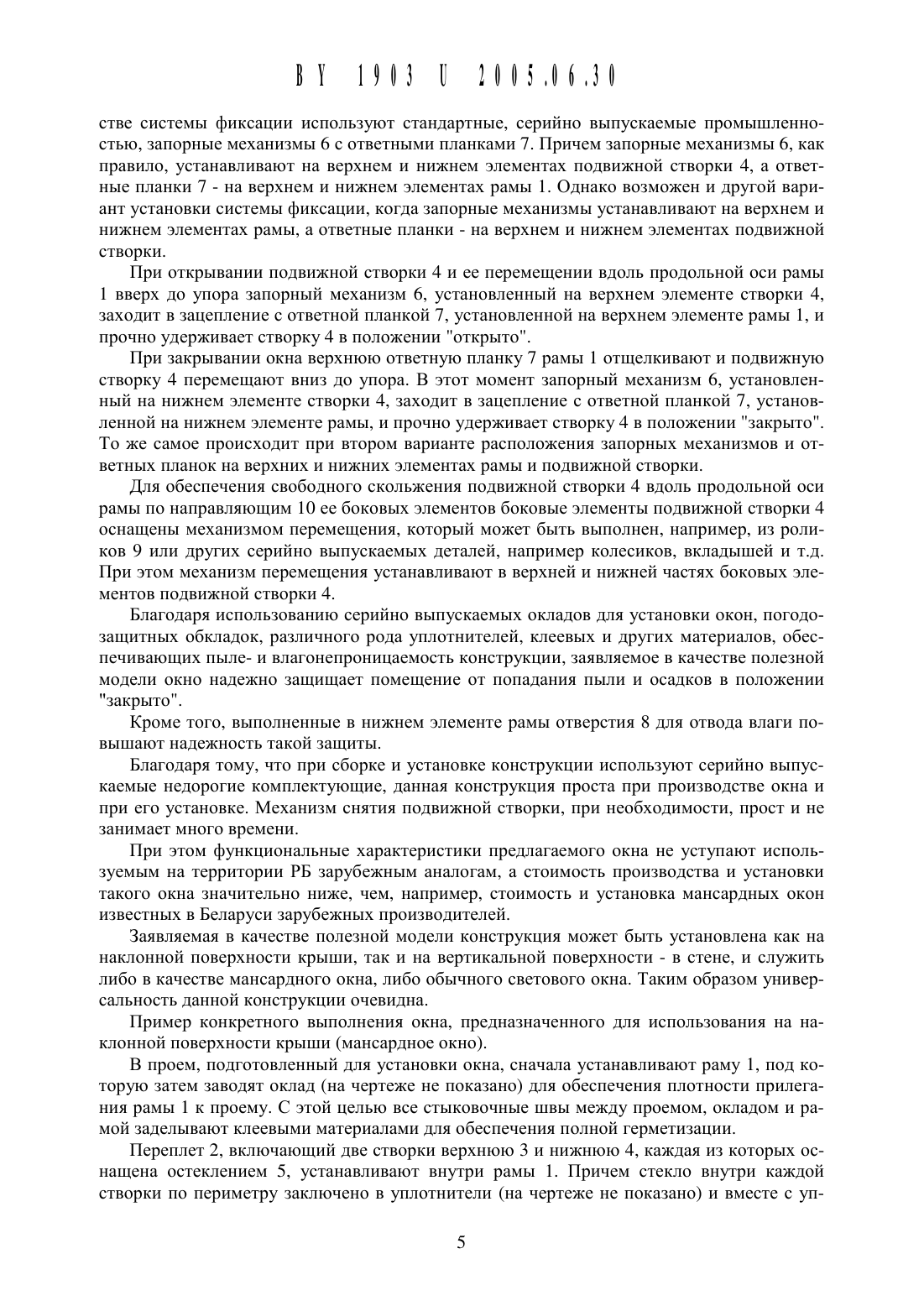

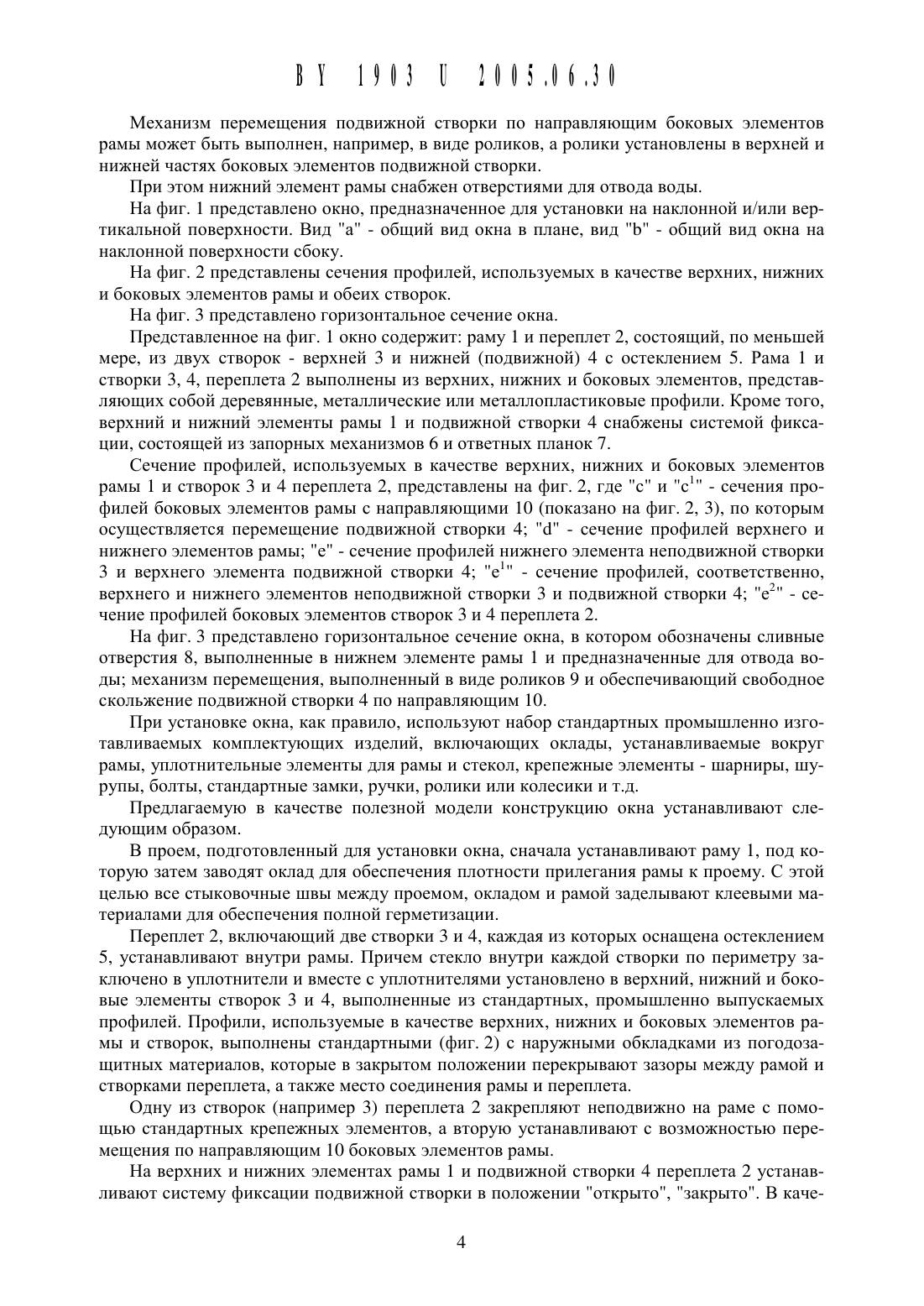

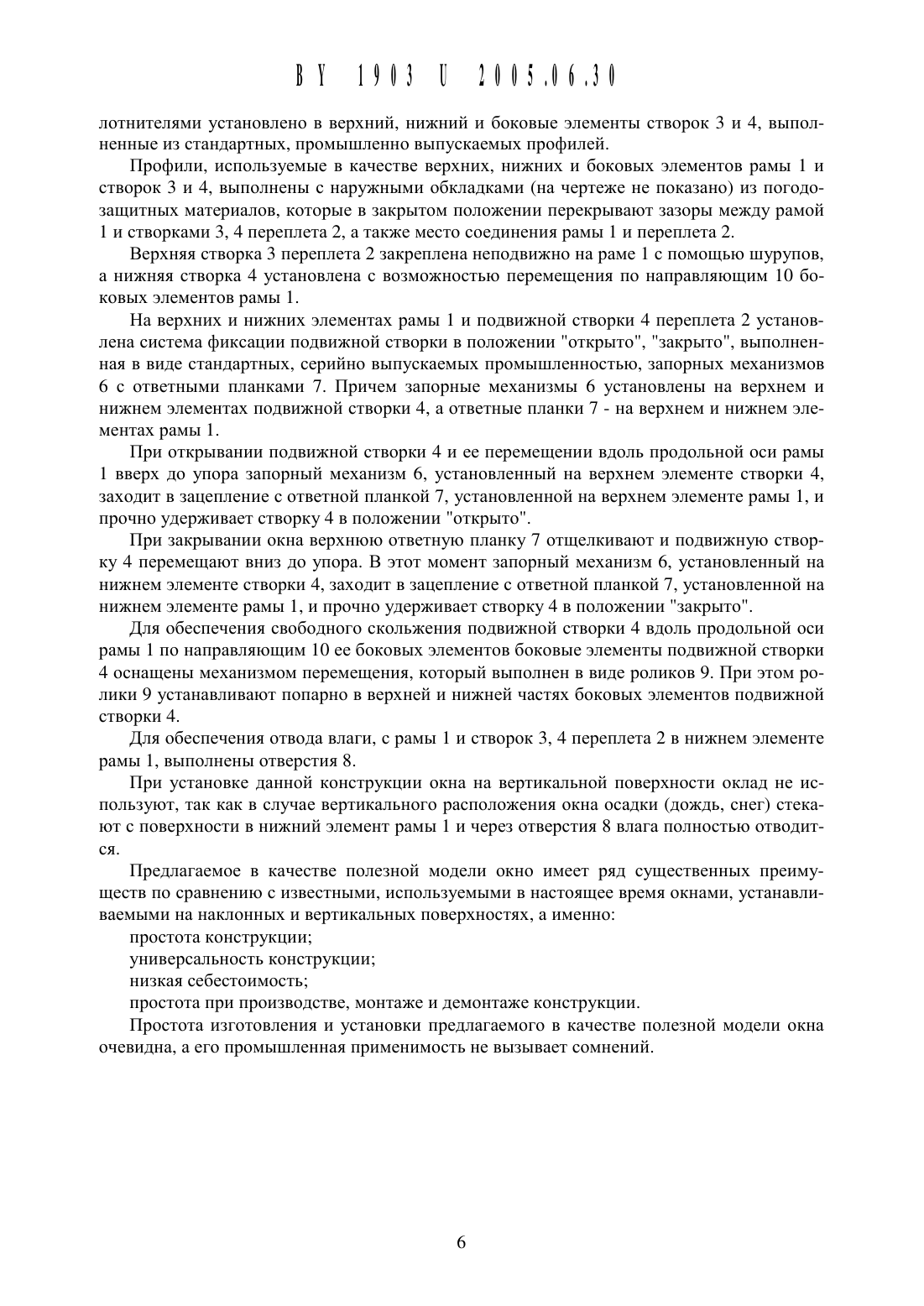

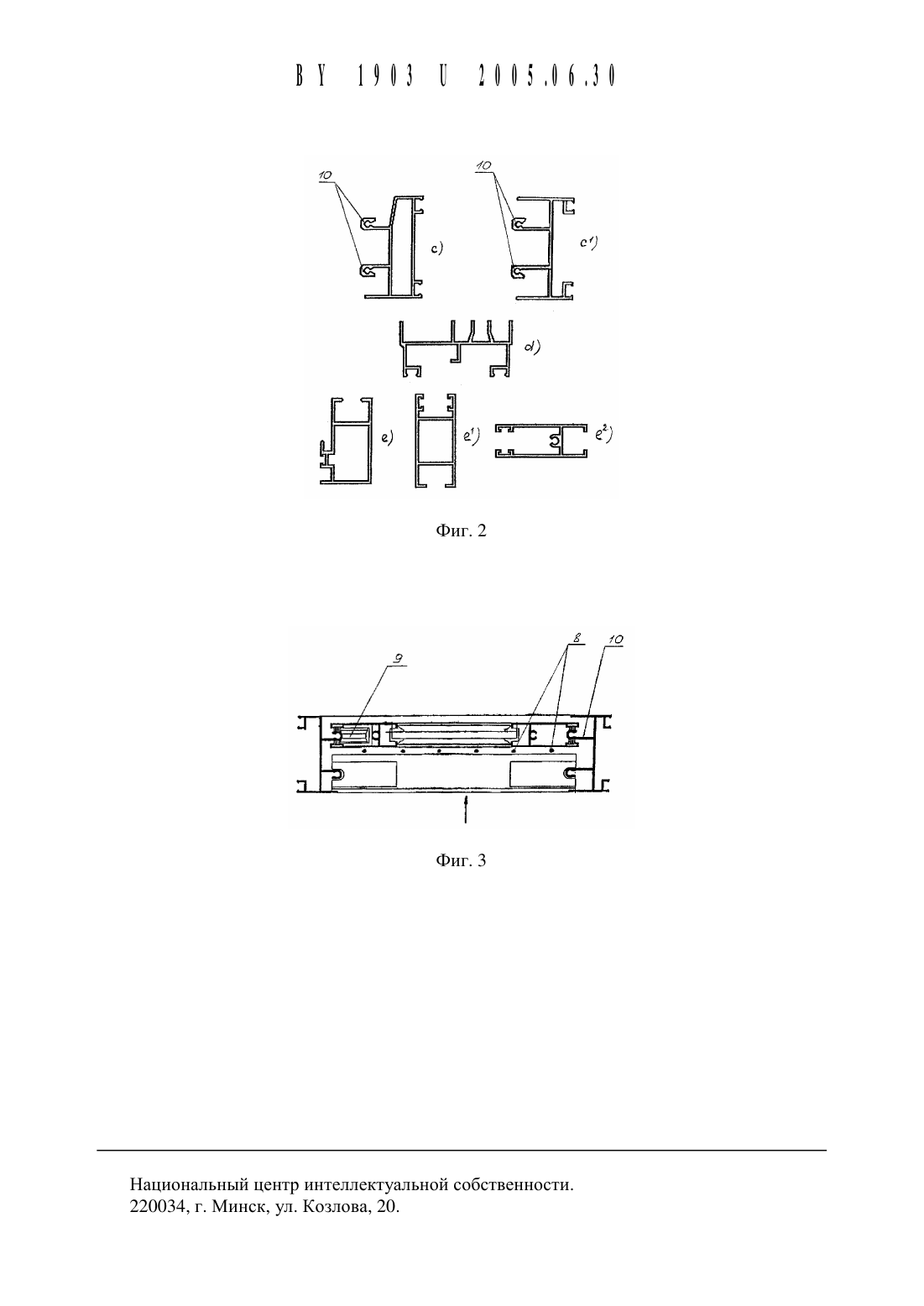

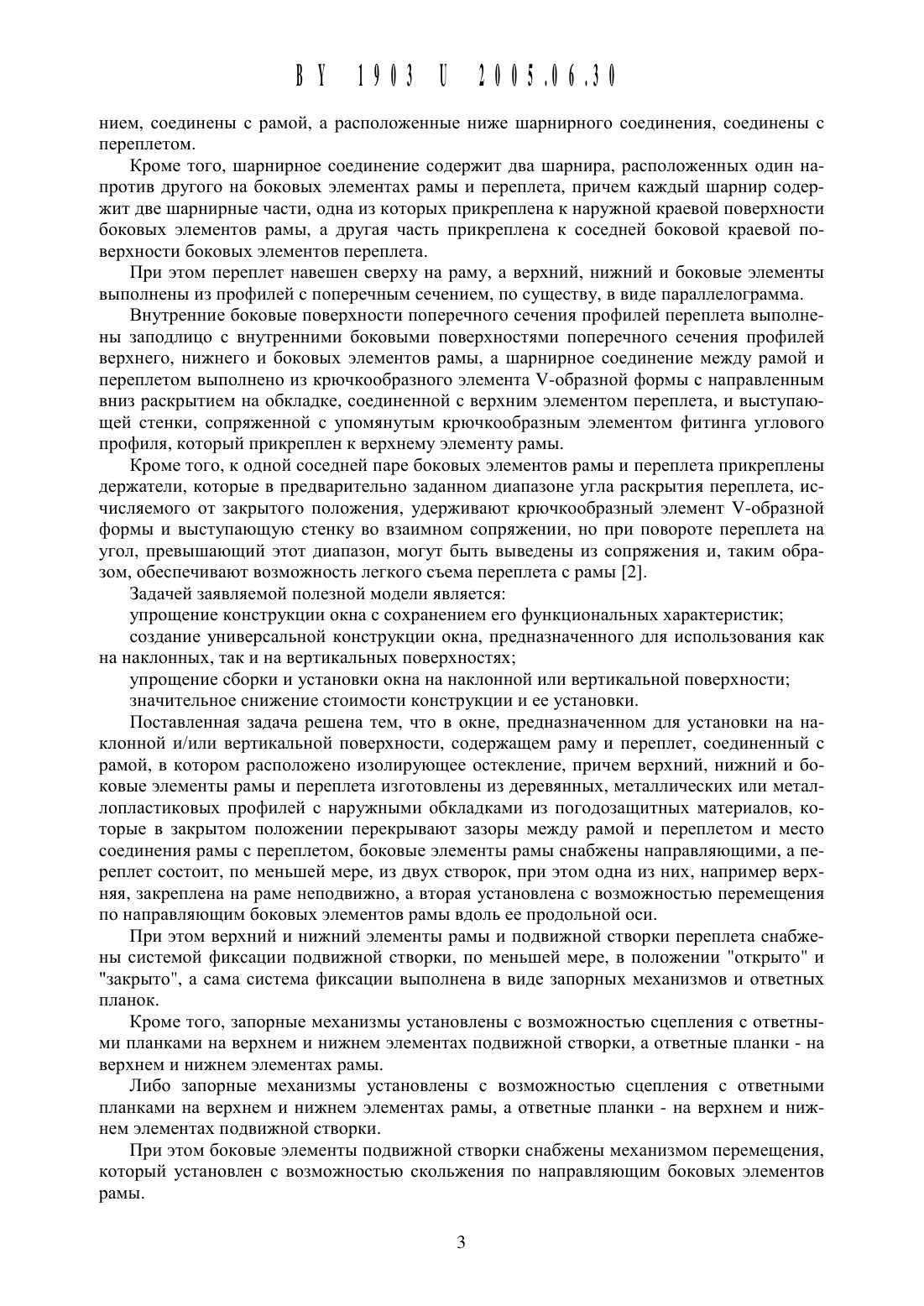

4. Окно по п. 3, отличающееся тем, что запорные Механизмы установлены с возможностью сцепления с ответными планками на верхнем и нижнем элементах подвижной створки, а ответные планки - на верхнем и нижнем элементах рамы.5. Окно по п. 3, отличающееся тем, что запорные механизмы установлены с возможностью сцепления с ответными планками на верхнем и нижнем элементах рамы, а ответные планки - на верхнем и нижнем элементах подвижной створки.6. Окно по п. 1, отличающееся тем, что боковые элементы подвижной створки снабжены механизмом перемещения.7. Окно по п. 6, отличающееся тем, что механизм перемещения установлен с возможностью скольжения по направляющим боковых элементов рамы.8. Окно по п. 6, отличающееся тем, что механизм перемещения выполнен, например,в виде роликов.9. Окно по п. 8, отличающееся тем, что ролики установлены в верхней и нижней частях боковых элементов подвижной створки.10. Окно по п. 1, отличающееся тем, что нижний элемент рамы снабжен отверстиями для отвода воды.1. Каталоги фирм-производителей мансардных окон УЕЬПХ РАККО, используемых на территории РБ.Предлагаемое в качестве полезной модели окно предназначено для установки либо на наклонной поверхности, например крыши, и может служить в качестве мансардного окна либо на вертикальной поверхности, например стены.В настоящее время, например мансардные, окна Широко представлены продукцией двух наиболее известных на рынке РБ фирм - УЕЬПХ и РАККО. Однако эти окна не могут быть установлены на вертикальной поверхности, например в стене, из-за особенностей их конструкции.Мансардные окна этих фирм представляют собой конструкции, в которых подвеска рам в оконной коробке выполнена на петлях, дающих возможность поворачивать раму на 160. Остекление выполнено однокамерным стеклопакетом с энергосберегающим покрь 1 тием стекла или заполнением межстекольного пространства инертным газом - аргоном. Примыкание таких окон к поверхности крыши выполнено стандартной формы 1.Наиболее близким по технической сущности к заявляемому объекту является окно, в частности, предназначенное для установки на наклонной поверхности крыши, содержащее раму и переплет, который Шарнирно соединен с рамой для поворота относительно горизонтальной оси рамы и в котором расположено изолирующее остекление, причем верхние, нижние и боковые элементы рамы и переплета изготовлены из деревянных профилей с наружными обкладками из погодозащитных материалов, которые в закрытом положении окна перекрывают зазоры между рамой и переплетом и Шарнирное соединение между рамой и переплетом.В известном окне верхний, нижний и боковые элементы рамы выполнены из профилей с поперечным сечением, по существу, в виде параллелограмма с наружными краевь 1 ми поверхностями, расположенными в общей плоскости, с которой соседние противоположные боковые поверхности поперечного сечения профилей образуют угол, составляющий 95-140.При этом ось шарнира расположена, по существу, в средней части окна для создания поворотного окна, причем наружные обкладки, расположенные над шарнирным соедине 2нием, соединены с рамой, а расположенные ниже шарнирного соединения, соединены с переплетом.Кроме того, шарнирное соединение содержит два шарнира, расположенных один напротив другого на боковых элементах рамы и переплета, причем каждый шарнир содержит две Шарнирные части, одна из которых прикреплена к наружной краевой поверхности боковых элементов рамы, а другая часть прикреплена к соседней боковой краевой поверхности боковых элементов переплета.При этом переплет навешен сверху на раму, а верхний, нижний и боковые элементы выполнены из профилей с поперечным сечением, по существу, в виде параллелограмма.Внутренние боковые поверхности поперечного сечения профилей переплета вь 1 полнены заподлицо с внутренними боковыми поверхностями поперечного сечения профилей верхнего, нижнего и боковых элементов рамы, а шарнирное соединение между рамой и переплетом выполнено из крючкообразного элемента У-образной формы с направленным вниз раскрытием на обкладке, соединенной с верхним элементом переплета, и вь 1 ступающей стенки, сопряженной с упомянутым крючкообразнь 1 м элементом фитинга углового профиля, который прикреплен к верхнему элементу рамы.Кроме того, к одной соседней паре боковых элементов рамы и переплета прикреплены держатели, которые в предварительно заданном диапазоне угла раскрытия переплета, исчисляемого от закрытого положения, удерживают крючкообразный элемент У-образной формы и выступающую стенку во взаимном сопряжении, но при повороте переплета на угол, превышающий этот диапазон, могут быть выведены из сопряжения и, таким образом, обеспечивают возможность легкого съема переплета с рамы 2.Задачей заявляемой полезной модели являетсяупрощение конструкции окна с сохранением его функциональных характеристиксоздание универсальной конструкции окна, предназначенного для использования как на наклонных, так и на вертикальных поверхностяхупрощение сборки и установки окна на наклонной или вертикальной поверхностизначительное снижение стоимости конструкции и ее установки.Поставленная задача решена тем, что в окне, предназначенном для установки на наклонной и/или вертикальной поверхности, содержащем раму и переплет, соединенный с рамой, в котором расположено изолирующее остекление, причем верхний, нижний и боковые элементы рамы и переплета изготовлены из деревянных, металлических или металлопластиковь 1 х профилей с наружными обкладками из погодозащитных материалов, которые в закрытом положении перекрывают зазоры между рамой и переплетом и место соединения рамы с переплетом, боковые элементы рамы снабжены направляющими, а переплет состоит, по меньшей мере, из двух створок, при этом одна из них, например верхняя, закреплена на раме неподвижно, а вторая установлена с возможностью перемещения по направляющим боковых элементов рамы вдоль ее продольной оси.При этом верхний и нижний элементы рамы и подвижной створки переплета снабжены системой фиксации подвижной створки, по меньшей мере, в положении открыто и закрыто, а сама система фиксации выполнена в виде запорных механизмов и ответных планок.Кроме того, запорные механизмы установлены с возможностью сцепления с ответнь 1 ми планками на верхнем и нижнем элементах подвижной створки, а ответные планки - на верхнем и нижнем элементах рамы.Либо запорные механизмы установлены с возможностью сцепления с ответными планками на верхнем и нижнем элементах рамы, а ответные планки - на верхнем и нижнем элементах подвижной створки.При этом боковые элементы подвижной створки снабжены механизмом перемещения,который установлен с возможностью скольжения по направляющим боковых элементов рамы.Механизм перемещения подвижной створки по направляющим боковых элементов рамы может быть выполнен, например, в виде роликов, а ролики установлены в верхней и нижней частях боковых элементов подвижной створки.При этом нижний элемент рамы снабжен отверстиями для отвода воды.На фиг. 1 представлено окно, предназначенное для установки на наклонной и/или вертикальной поверхности. Вид а - общий вид окна в плане, вид Ь - общий вид окна на наклонной поверхности сбоку.На фиг. 2 представлены сечения профилей, используемых в качестве верхних, нижних и боковых элементов рамы и обеих створок.На фиг. 3 представлено горизонтальное сечение окна.Представленное на фиг. 1 окно содержит раму 1 и переплет 2, состоящий, по меньщей мере, из двух створок - верхней 3 и нижней (подвижной) 4 с остеклением 5. Рама 1 и створки 3, 4, переплета 2 выполнены из верхних, нижних и боковых элементов, представляющих собой деревянные, металлические или металлопластиковые профили. Кроме того,верхний и нижний элементы рамы 1 и подвижной створки 4 снабжены системой фиксации, состоящей из запорных механизмов 6 и ответных планок 7.Сечение профилей, используемых в качестве верхних, нижних и боковых элементов рамы 1 и створок 3 и 4 переплета 2, представлены на фиг. 2, где с и с 1 - сечения профилей боковых элементов рамы с направляющими 10 (показано на фиг. 2, 3), по которым осуществляется перемещение подвижной створки 4 б - сечение профилей верхнего и нижнего элементов рамы е - сечение профилей нижнего элемента неподвижной створки 3 и верхнего элемента подвижной створки 4 е 1 - сечение профилей, соответственно,верхнего и нижнего элементов неподвижной створки 3 и подвижной створки 4 е 2 - сечение профилей боковых элементов створок 3 и 4 переплета 2.На фиг. 3 представлено горизонтальное сечение окна, в котором обозначены сливные отверстия 8, выполненные в нижнем элементе рамы 1 и предназначенные для отвода воды механизм перемещения, выполненный в виде роликов 9 и обеспечивающий свободное скольжение подвижной створки 4 по направляющим 10.При установке окна, как правило, используют набор стандартных промыщленно изготавливаемых комплектующих изделий, включающих оклады, устанавливаемые вокруг рамы, уплотнительные элементы для рамы и стекол, крепежные элементы - щарниры, щурупь 1, болты, стандартные замки, ручки, ролики или колесики и т.д.Предлагаемую в качестве полезной модели конструкцию окна устанавливают следующим образом.В проем, подготовленный для установки окна, сначала устанавливают раму 1, под которую затем заводят оклад для обеспечения плотности прилегания рамы к проему. С этой целью все стыковочные щвы между проемом, окладом и рамой заделывают клеевыми материалами для обеспечения полной герметизации.Переплет 2, включающий две створки 3 и 4, каждая из которых оснащена остеклением 5, устанавливают внутри рамы. Причем стекло внутри каждой створки по периметру заключено в уплотнители и вместе с уплотнителями установлено в верхний, нижний и боковые элементы створок 3 и 4, выполненные из стандартных, промыщленно выпускаемых профилей. Профили, используемые в качестве верхних, нижних и боковых элементов рамы и створок, выполнены стандартными (фиг. 2) с наружными обкладками из погодозащитнь 1 х материалов, которые в закрытом положении перекрывают зазоры между рамой и створками переплета, а также место соединения рамы и переплета.Одну из створок (например 3) переплета 2 закрепляют неподвижно на раме с помощью стандартных крепежных элементов, а вторую устанавливают с возможностью перемещения по направляющим 10 боковых элементов рамы.На верхних и нижних элементах рамы 1 и подвижной створки 4 переплета 2 устанавливают систему фиксации подвижной створки в положении открыто, закрыто. В каче 4стве системы фиксации используют стандартные, серийно выпускаемые промь 1 щленностью, запорные Механизмы 6 с ответными планками 7. Причем запорные механизмы 6, как правило, устанавливают на верхнем и нижнем элементах подвижной створки 4, а ответные планки 7 - на верхнем и нижнем элементах рамы 1. Однако возможен и другой вариант установки системы фиксации, когда запорные механизмы устанавливают на верхнем и нижнем элементах рамы, а ответные планки - на верхнем и нижнем элементах подвижной створки.При открывании подвижной створки 4 и ее перемещении вдоль продольной оси рамы 1 вверх до упора запорный механизм 6, установленный на верхнем элементе створки 4,заходит в зацепление с ответной планкой 7, установленной на верхнем элементе рамы 1, и прочно удерживает створку 4 в положении открыто.При закрывании окна верхнюю ответную планку 7 рамы 1 отщелкивают и подвижную створку 4 перемещают вниз до упора. В этот момент запорный механизм 6, установленный на нижнем элементе створки 4, заходит в зацепление с ответной планкой 7, установленной на нижнем элементе рамы, и прочно удерживает створку 4 в положении закрыто. То же самое происходит при втором варианте расположения запорных механизмов и ответных планок на верхних и нижних элементах рамы и подвижной створки.Для обеспечения свободного скольжения подвижной створки 4 вдоль продольной оси рамы по направляющим 10 ее боковых элементов боковые элементы подвижной створки 4 оснащены механизмом перемещения, который может быть выполнен, например, из роликов 9 или других серийно выпускаемых деталей, например колесиков, вкладыщей и т.д. При этом механизм перемещения устанавливают в верхней и нижней частях боковых элементов подвижной створки 4.Благодаря использованию серийно выпускаемых окладов для установки окон, погодозащитных обкладок, различного рода уплотнителей, клеевых и других материалов, обеспечивающих пыле- и влагонепроницаемость конструкции, заявляемое в качестве полезной модели окно надежно защищает помещение от попадания пыли и осадков в положении закрыто.Кроме того, выполненные в нижнем элементе рамы отверстия 8 для отвода влаги повь 1 щают надежность такой защиты.Благодаря тому, что при сборке и установке конструкции используют серийно вь 1 пускаемые недорогие комплектующие, данная конструкция проста при производстве окна и при его установке. Механизм снятия подвижной створки, при необходимости, прост и не занимает много времени.При этом функциональные характеристики предлагаемого окна не уступают используемым на территории РБ зарубежным аналогам, а стоимость производства и установки такого окна значительно ниже, чем, например, стоимость и установка мансардных окон известных в Беларуси зарубежных производителей.Заявляемая в качестве полезной модели конструкция может быть установлена как на наклонной поверхности крыщи, так и на вертикальной поверхности - в стене, и служить либо в качестве мансардного окна, либо обычного светового окна. Таким образом универсальность данной конструкции очевидна.Пример конкретного выполнения окна, предназначенного для использования на наклонной поверхности крыщи (мансардное окно).В проем, подготовленный для установки окна, сначала устанавливают раму 1, под которую затем заводят оклад (на чертеже не показано) для обеспечения плотности прилегания рамы 1 к проему. С этой целью все стыковочные щвы между проемом, окладом и рамой заделывают клеевыми материалами для обеспечения полной герметизации.Переплет 2, включающий две створки верхнюю 3 и нижнюю 4, каждая из которых оснащена остеклением 5, устанавливают внутри рамы 1. Причем стекло внутри каждой створки по периметру заключено в уплотнители (на чертеже не показано) и вместе с уп
