Игла швейной машины

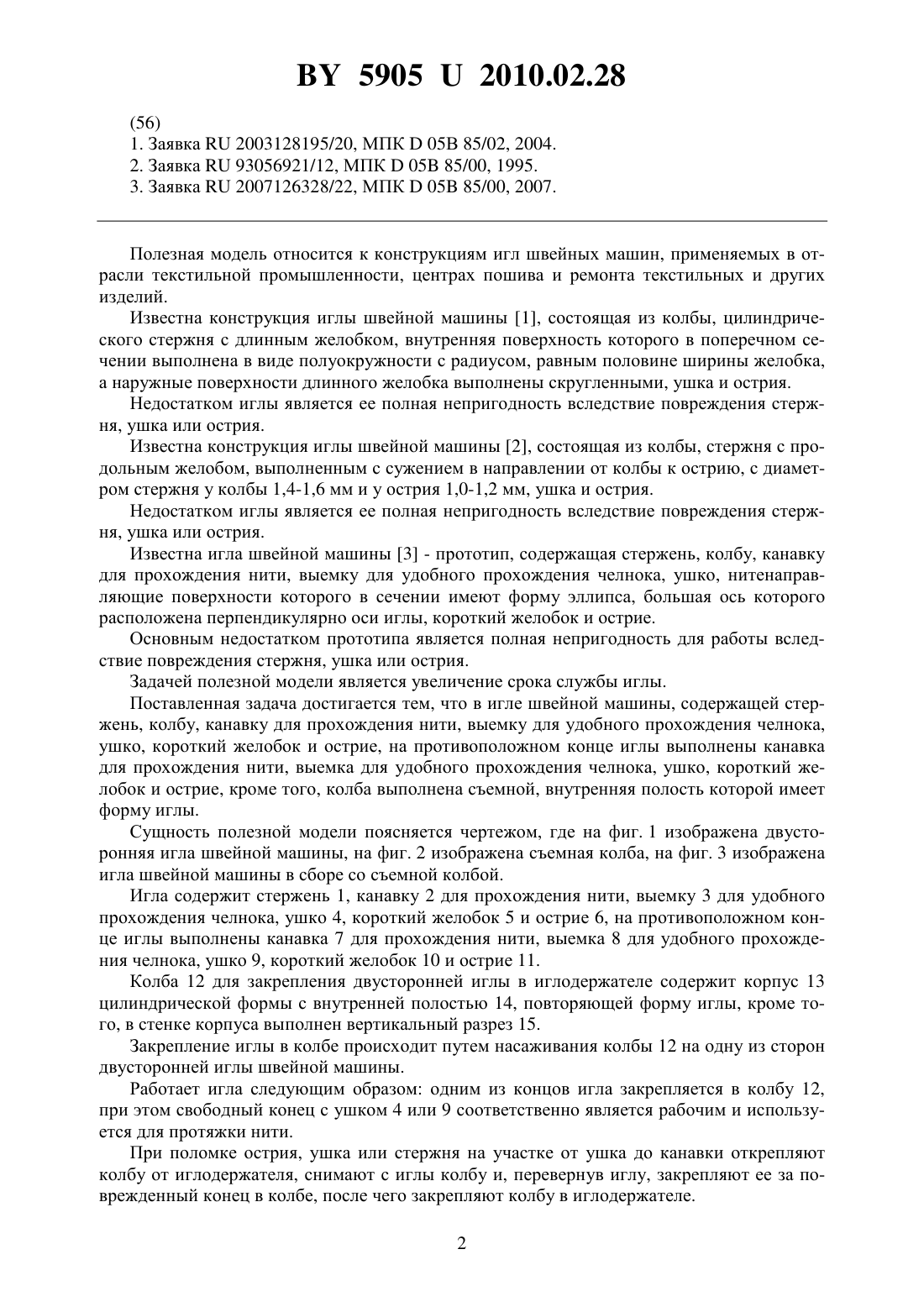

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Сологуб Александр Михайлович Кленикский Алексей Всеволодович(73) Патентообладатель Белорусский национальный технический университет(57) Игла швейной машины, содержащая стержень, колбу, канавку для прохождения нити,выемку для удобного прохождения челнока, ушко, короткий желобок и острие, отличающаяся тем, что на противоположном конце иглы выполнены канавка для прохождения нити, выемка для удобного прохождения челнока, ушко, короткий желобок и острие,кроме того, колба выполнена съемной, внутренняя полость которой имеет форму иглы.(56) 1. Заявка 2003128195/20, МПК 05 В 85/02, 2004. 2. Заявка 93056921/12, МПК 05 85/00, 1995. 3. Заявка 2007126328/22, МПК 05 85/00, 2007. Полезная модель относится к конструкциям игл швейных машин, применяемых в отрасли текстильной промышленности, центрах пошива и ремонта текстильных и других изделий. Известна конструкция иглы швейной машины 1, состоящая из колбы, цилиндрического стержня с длинным желобком, внутренняя поверхность которого в поперечном сечении выполнена в виде полуокружности с радиусом, равным половине ширины желобка,а наружные поверхности длинного желобка выполнены скругленными, ушка и острия. Недостатком иглы является ее полная непригодность вследствие повреждения стержня, ушка или острия. Известна конструкция иглы швейной машины 2, состоящая из колбы, стержня с продольным желобом, выполненным с сужением в направлении от колбы к острию, с диаметром стержня у колбы 1,4-1,6 мм и у острия 1,0-1,2 мм, ушка и острия. Недостатком иглы является ее полная непригодность вследствие повреждения стержня, ушка или острия. Известна игла швейной машины 3 - прототип, содержащая стержень, колбу, канавку для прохождения нити, выемку для удобного прохождения челнока, ушко, нитенаправляющие поверхности которого в сечении имеют форму эллипса, большая ось которого расположена перпендикулярно оси иглы, короткий желобок и острие. Основным недостатком прототипа является полная непригодность для работы вследствие повреждения стержня, ушка или острия. Задачей полезной модели является увеличение срока службы иглы. Поставленная задача достигается тем, что в игле швейной машины, содержащей стержень, колбу, канавку для прохождения нити, выемку для удобного прохождения челнока,ушко, короткий желобок и острие, на противоположном конце иглы выполнены канавка для прохождения нити, выемка для удобного прохождения челнока, ушко, короткий желобок и острие, кроме того, колба выполнена съемной, внутренняя полость которой имеет форму иглы. Сущность полезной модели поясняется чертежом, где на фиг. 1 изображена двусторонняя игла швейной машины, на фиг. 2 изображена съемная колба, на фиг. 3 изображена игла швейной машины в сборе со съемной колбой. Игла содержит стержень 1, канавку 2 для прохождения нити, выемку 3 для удобного прохождения челнока, ушко 4, короткий желобок 5 и острие 6, на противоположном конце иглы выполнены канавка 7 для прохождения нити, выемка 8 для удобного прохождения челнока, ушко 9, короткий желобок 10 и острие 11. Колба 12 для закрепления двусторонней иглы в иглодержателе содержит корпус 13 цилиндрической формы с внутренней полостью 14, повторяющей форму иглы, кроме того, в стенке корпуса выполнен вертикальный разрез 15. Закрепление иглы в колбе происходит путем насаживания колбы 12 на одну из сторон двусторонней иглы швейной машины. Работает игла следующим образом одним из концов игла закрепляется в колбу 12,при этом свободный конец с ушком 4 или 9 соответственно является рабочим и используется для протяжки нити. При поломке острия, ушка или стержня на участке от ушка до канавки открепляют колбу от иглодержателя, снимают с иглы колбу и, перевернув иглу, закрепляют ее за поврежденный конец в колбе, после чего закрепляют колбу в иглодержателе. 2 59052010.02.28 Таким образом, по сравнению с прототипом предлагаемая игла швейной машины имеет большую долговечность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
