Вытяжное устройство

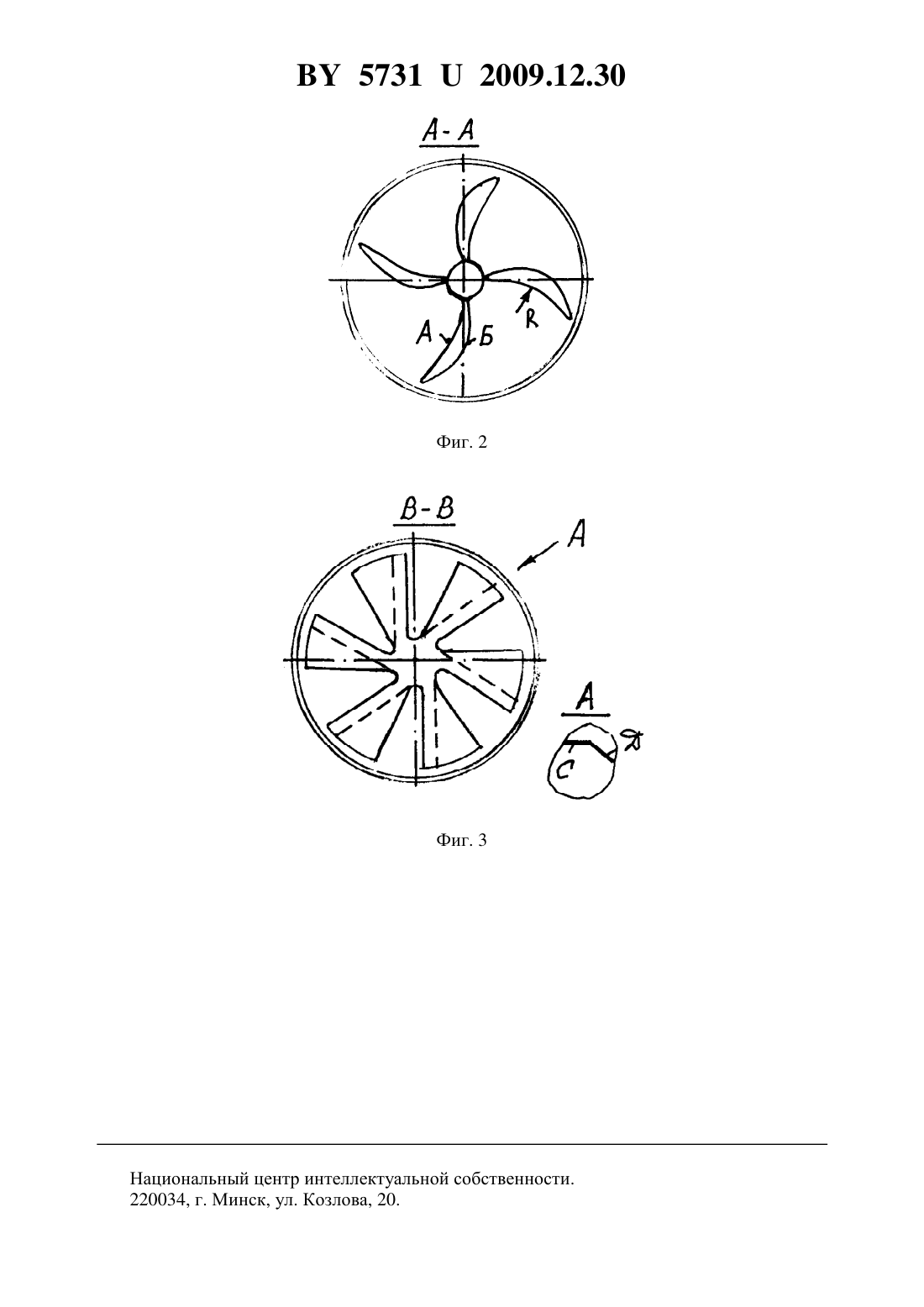

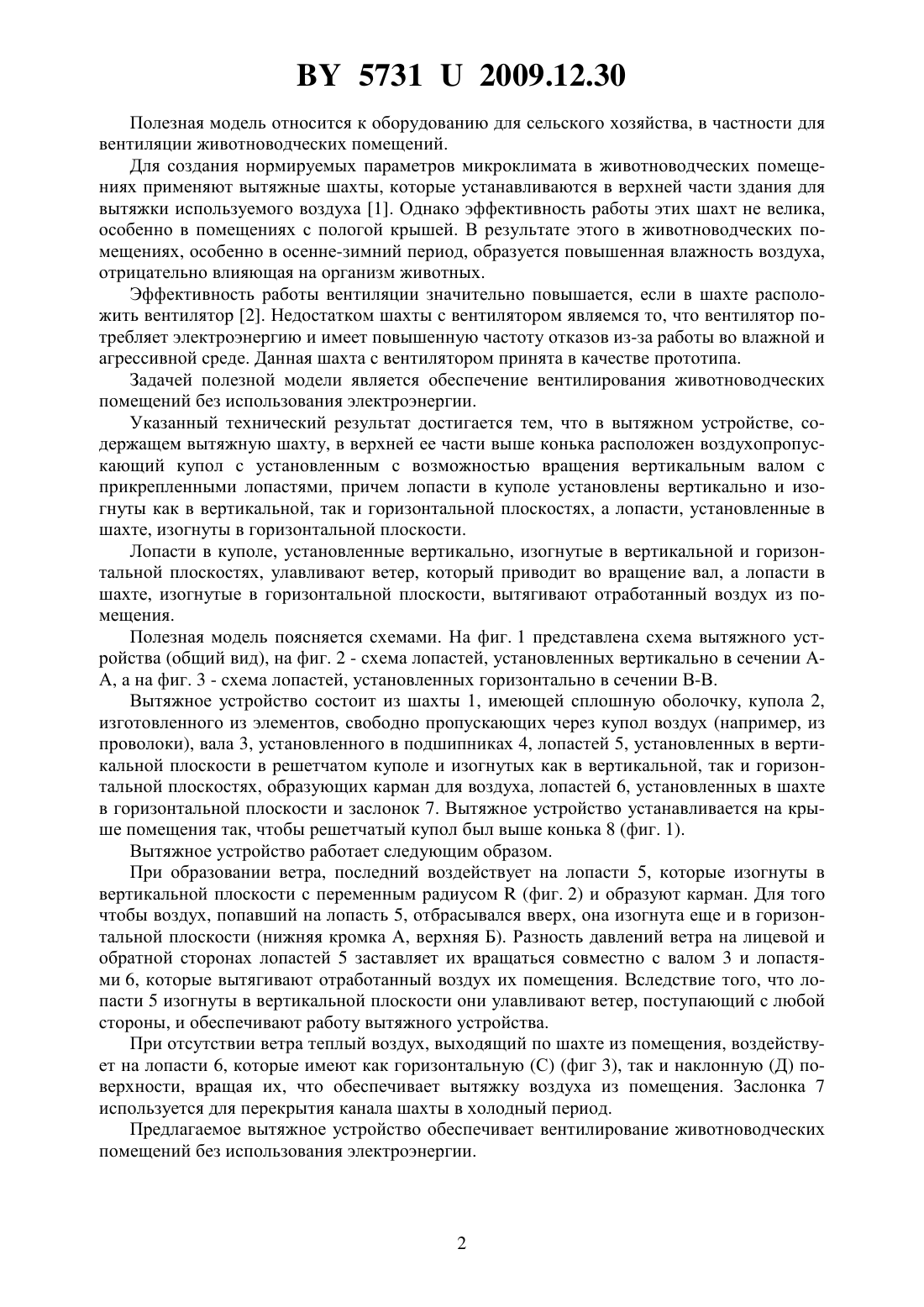

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Китиков Вадим Олегович Сорокин Эдуард Петрович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Вытяжное устройство, содержащее вытяжную шахту, отличающееся тем, что в верхней части вытяжной шахты выше конька расположен воздухопропускающий купол с установленным с возможностью вращения вертикальным валом с прикрепленными лопастями, причем лопасти в куполе установлены вертикально и изогнуты как в вертикальной, так и в горизонтальной плоскостях, а лопасти, установленные в шахте, изогнуты в горизонтальной плоскости.(56) 1. Справочник по теплоснабжению и вентиляции в гражданском строительстве. - Киев Государственное издательство литературы по строительству и архитектуре УССР,1962. - С. 739. 2. Временные рекомендации по расчету, проектированию и эксплуатации систем отопления и вентиляции животноводческих помещений. - М. Гипронисельхоз, 1973. - С. 65 57312009.12.30 Полезная модель относится к оборудованию для сельского хозяйства, в частности для вентиляции животноводческих помещений. Для создания нормируемых параметров микроклимата в животноводческих помещениях применяют вытяжные шахты, которые устанавливаются в верхней части здания для вытяжки используемого воздуха 1. Однако эффективность работы этих шахт не велика,особенно в помещениях с пологой крышей. В результате этого в животноводческих помещениях, особенно в осенне-зимний период, образуется повышенная влажность воздуха,отрицательно влияющая на организм животных. Эффективность работы вентиляции значительно повышается, если в шахте расположить вентилятор 2. Недостатком шахты с вентилятором являемся то, что вентилятор потребляет электроэнергию и имеет повышенную частоту отказов из-за работы во влажной и агрессивной среде. Данная шахта с вентилятором принята в качестве прототипа. Задачей полезной модели является обеспечение вентилирования животноводческих помещений без использования электроэнергии. Указанный технический результат достигается тем, что в вытяжном устройстве, содержащем вытяжную шахту, в верхней ее части выше конька расположен воздухопропускающий купол с установленным с возможностью вращения вертикальным валом с прикрепленными лопастями, причем лопасти в куполе установлены вертикально и изогнуты как в вертикальной, так и горизонтальной плоскостях, а лопасти, установленные в шахте, изогнуты в горизонтальной плоскости. Лопасти в куполе, установленные вертикально, изогнутые в вертикальной и горизонтальной плоскостях, улавливают ветер, который приводит во вращение вал, а лопасти в шахте, изогнутые в горизонтальной плоскости, вытягивают отработанный воздух из помещения. Полезная модель поясняется схемами. На фиг. 1 представлена схема вытяжного устройства (общий вид), на фиг. 2 - схема лопастей, установленных вертикально в сечении АА, а на фиг. 3 - схема лопастей, установленных горизонтально в сечении В-В. Вытяжное устройство состоит из шахты 1, имеющей сплошную оболочку, купола 2,изготовленного из элементов, свободно пропускающих через купол воздух (например, из проволоки), вала 3, установленного в подшипниках 4, лопастей 5, установленных в вертикальной плоскости в решетчатом куполе и изогнутых как в вертикальной, так и горизонтальной плоскостях, образующих карман для воздуха, лопастей 6, установленных в шахте в горизонтальной плоскости и заслонок 7. Вытяжное устройство устанавливается на крыше помещения так, чтобы решетчатый купол был выше конька 8 (фиг. 1). Вытяжное устройство работает следующим образом. При образовании ветра, последний воздействует на лопасти 5, которые изогнуты в вертикальной плоскости с переменным радиусом(фиг. 2) и образуют карман. Для того чтобы воздух, попавший на лопасть 5, отбрасывался вверх, она изогнута еще и в горизонтальной плоскости (нижняя кромка А, верхняя Б). Разность давлений ветра на лицевой и обратной сторонах лопастей 5 заставляет их вращаться совместно с валом 3 и лопастями 6, которые вытягивают отработанный воздух их помещения. Вследствие того, что лопасти 5 изогнуты в вертикальной плоскости они улавливают ветер, поступающий с любой стороны, и обеспечивают работу вытяжного устройства. При отсутствии ветра теплый воздух, выходящий по шахте из помещения, воздействует на лопасти 6, которые имеют как горизонтальную (С) (фиг 3), так и наклонную (Д) поверхности, вращая их, что обеспечивает вытяжку воздуха из помещения. Заслонка 7 используется для перекрытия канала шахты в холодный период. Предлагаемое вытяжное устройство обеспечивает вентилирование животноводческих помещений без использования электроэнергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
