Устройство для образования уширенного основания под буронабивные сваи

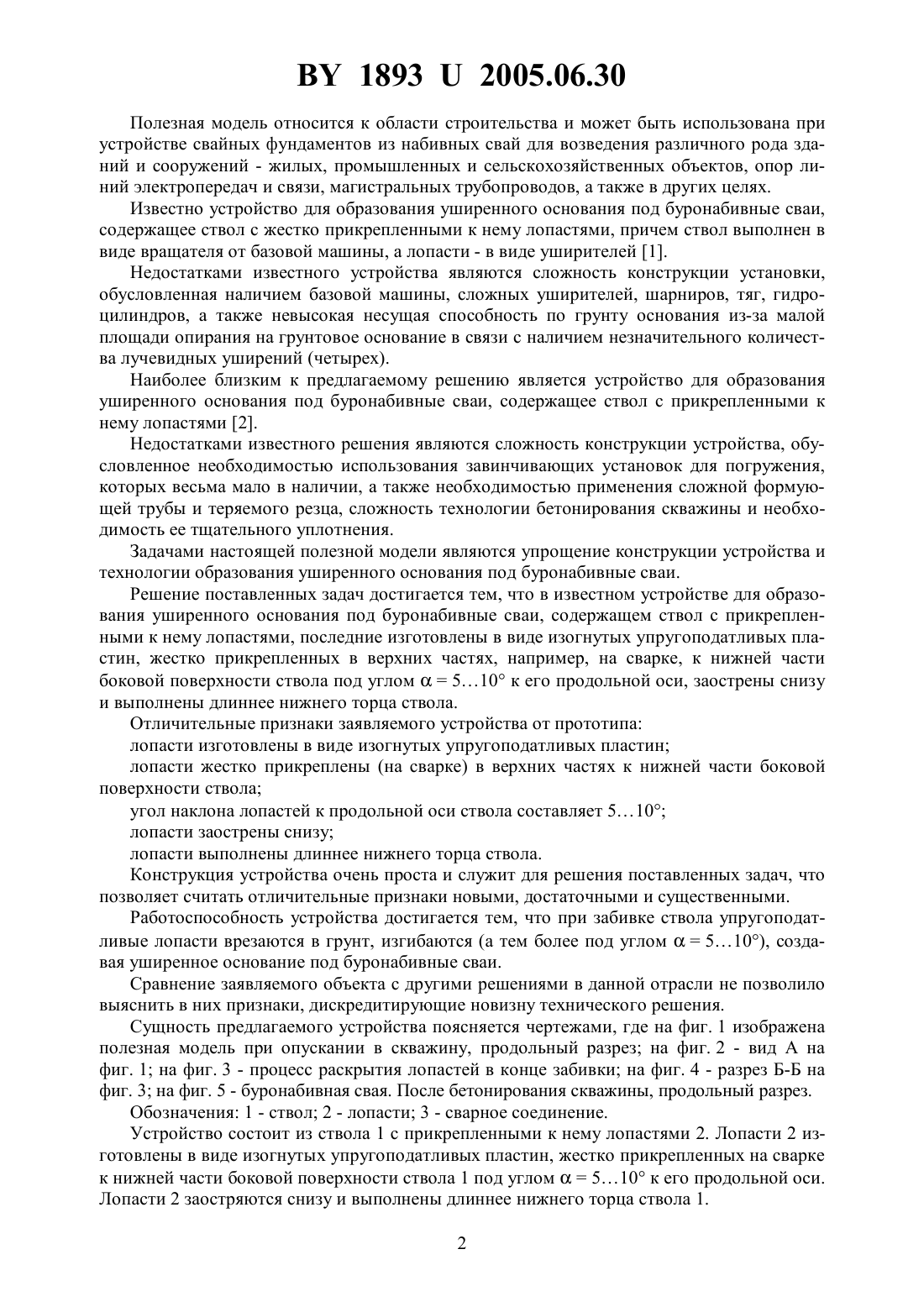

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕННОГО ОСНОВАНИЯ ПОД БУРОНАБИВНЫЕ СВАИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Сташевская Надежда Александровна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для образования уширенного основания под буронабивные сваи, включающее ствол с прикрепленными к нему лопастями, отличающееся тем, что лопасти изготовлены в виде изогнутых упругоподатливых пластин, жестко прикрепленных в верхних частях, например, на сварке, к нижней части боковой поверхности ствола под углом 510 к его продольной оси, заострены снизу и выполнены длиннее нижнего торца ствола. 18932005.06.30 Полезная модель относится к области строительства и может быть использована при устройстве свайных фундаментов из набивных свай для возведения различного рода зданий и сооружений - жилых, промышленных и сельскохозяйственных объектов, опор линий электропередач и связи, магистральных трубопроводов, а также в других целях. Известно устройство для образования уширенного основания под буронабивные сваи,содержащее ствол с жестко прикрепленными к нему лопастями, причем ствол выполнен в виде вращателя от базовой машины, а лопасти - в виде уширителей 1. Недостатками известного устройства являются сложность конструкции установки,обусловленная наличием базовой машины, сложных уширителей, шарниров, тяг, гидроцилиндров, а также невысокая несущая способность по грунту основания из-за малой площади опирания на грунтовое основание в связи с наличием незначительного количества лучевидных уширений (четырех). Наиболее близким к предлагаемому решению является устройство для образования уширенного основания под буронабивные сваи, содержащее ствол с прикрепленными к нему лопастями 2. Недостатками известного решения являются сложность конструкции устройства, обусловленное необходимостью использования завинчивающих установок для погружения,которых весьма мало в наличии, а также необходимостью применения сложной формующей трубы и теряемого резца, сложность технологии бетонирования скважины и необходимость ее тщательного уплотнения. Задачами настоящей полезной модели являются упрощение конструкции устройства и технологии образования уширенного основания под буронабивные сваи. Решение поставленных задач достигается тем, что в известном устройстве для образования уширенного основания под буронабивные сваи, содержащем ствол с прикрепленными к нему лопастями, последние изготовлены в виде изогнутых упругоподатливых пластин, жестко прикрепленных в верхних частях, например, на сварке, к нижней части боковой поверхности ствола под углом 510 к его продольной оси, заострены снизу и выполнены длиннее нижнего торца ствола. Отличительные признаки заявляемого устройства от прототипа лопасти изготовлены в виде изогнутых упругоподатливых пластин лопасти жестко прикреплены (на сварке) в верхних частях к нижней части боковой поверхности ствола угол наклона лопастей к продольной оси ствола составляет 510 лопасти заострены снизу лопасти выполнены длиннее нижнего торца ствола. Конструкция устройства очень проста и служит для решения поставленных задач, что позволяет считать отличительные признаки новыми, достаточными и существенными. Работоспособность устройства достигается тем, что при забивке ствола упругоподатливые лопасти врезаются в грунт, изгибаются (а тем более под углом 510), создавая уширенное основание под буронабивные сваи. Сравнение заявляемого объекта с другими решениями в данной отрасли не позволило выяснить в них признаки, дискредитирующие новизну технического решения. Сущность предлагаемого устройства поясняется чертежами, где на фиг. 1 изображена полезная модель при опускании в скважину, продольный разрез на фиг. 2 - вид А на фиг. 1 на фиг. 3 - процесс раскрытия лопастей в конце забивки на фиг. 4 - разрез Б-Б на фиг. 3 на фиг. 5 - буронабивная свая. После бетонирования скважины, продольный разрез. Обозначения 1 - ствол 2 - лопасти 3 - сварное соединение. Устройство состоит из ствола 1 с прикрепленными к нему лопастями 2. Лопасти 2 изготовлены в виде изогнутых упругоподатливых пластин, жестко прикрепленных на сварке к нижней части боковой поверхности ствола 1 под углом 510 к его продольной оси. Лопасти 2 заостряются снизу и выполнены длиннее нижнего торца ствола 1. 2 18932005.06.30 Погружение устройства в грунт осуществляют путем опускания его в скважину(фиг. 1, 2). При этом лопасти 2 опираются в дно скважины и за счет наличия скосов на нижних концах изгибаются в нижних частях пластин, врезаются в грунт (фиг. 3, 4), образуя уширенное основание. После полного раскрытия лопастей осуществляют бетонирование скважины (фиг. 5). Описанная конструкция сваи обладает повышенной несущей способностью по грунту основания, простотой конструкции и технологичностью образования уширенного основания под буронабивные сваи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
