Архитектурно-строительный объемный структурный блок
Номер патента: U 5244
Опубликовано: 30.04.2009
Текст

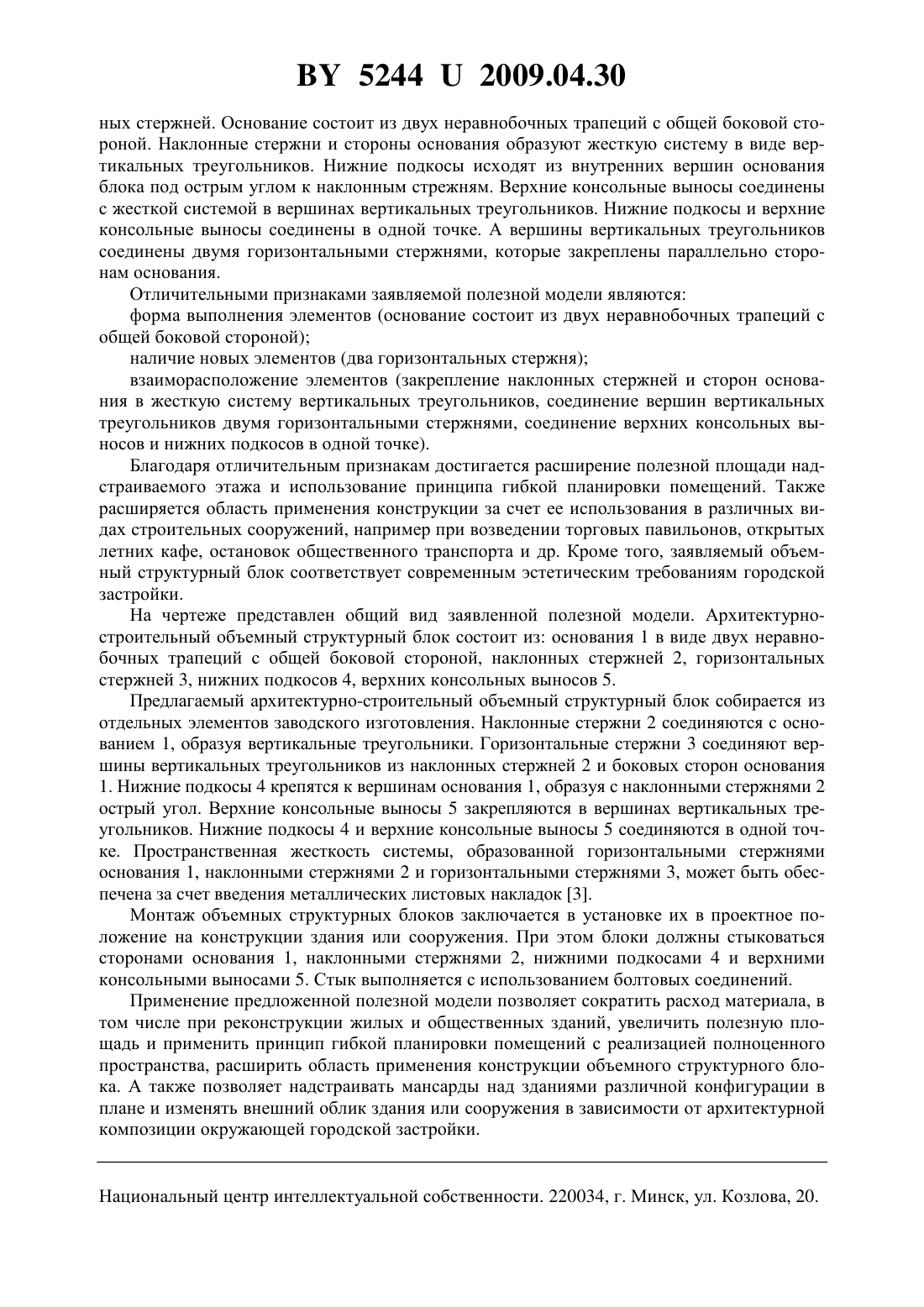

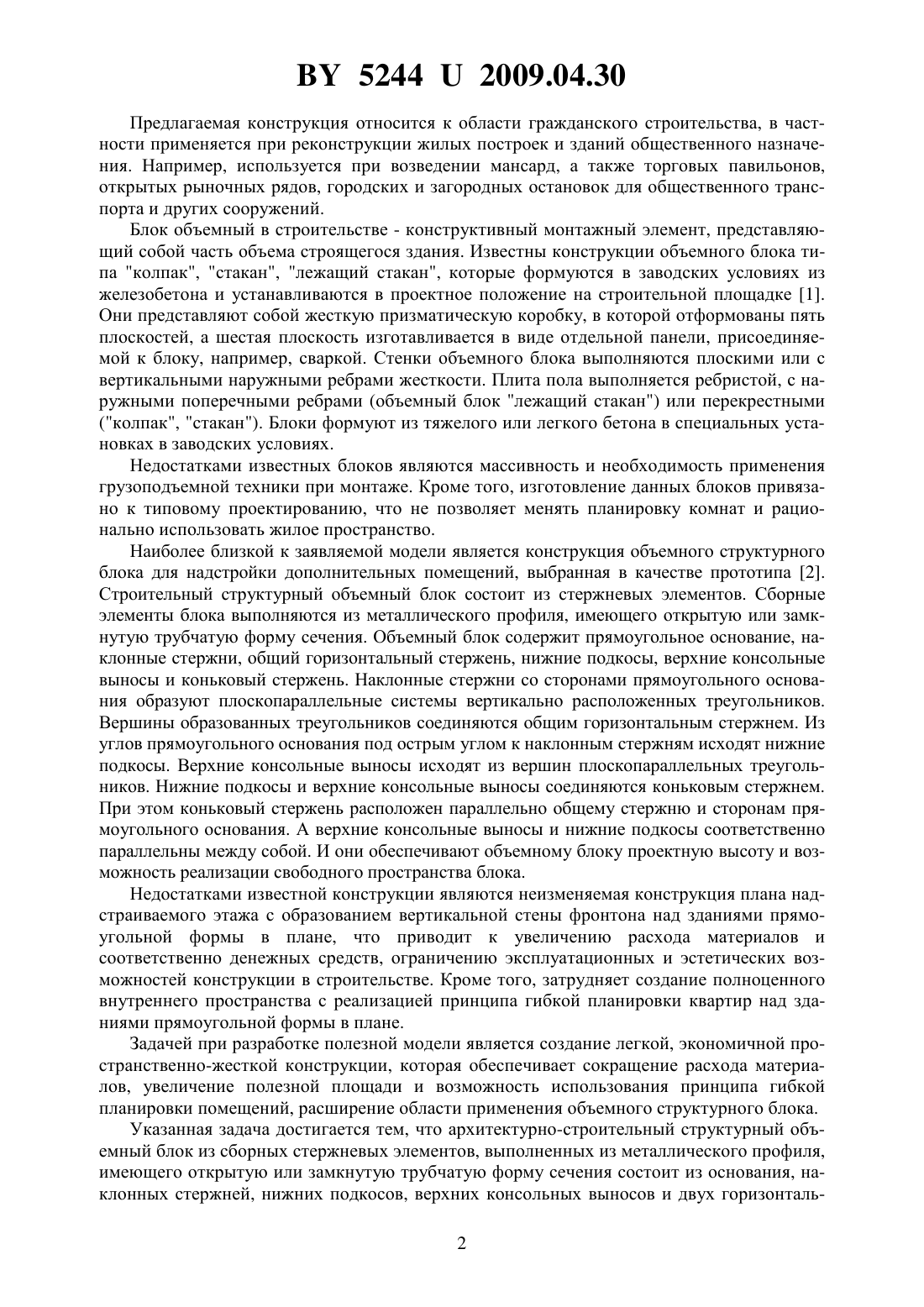

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Козлова Марина Ивановна Захаркина Галина Ивановна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Архитектурно-строительный объемный структурный блок из сборных стержневых элементов, выполненных из металлического профиля, имеющего открытую или замкнутую трубчатую форму сечения, состоящий из основания, наклонных стержней, образующих со сторонами основания жесткую систему в виде вертикальных треугольников,нижних подкосов, исходящих под острым углом к наклонным стрежням, верхних консольных выносов, соединенных с жесткой системой в вершинах вертикальных треугольников, отличающийся тем, что основание состоит из двух неравнобочных трапеций с общей боковой стороной, из внутренних вершин которого исходят нижние подкосы, вершины вертикальных треугольников соединены двумя горизонтальными стержнями, а нижние подкосы и верхние консольные выносы соединены в одной точке.(56) 1. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. - М. Высшая школа, 1975. - С. 125-130. 2. Патент на полезную модель РБ 4184, МПК 04 1/08, опубл. 2007. 3. Металлические конструкции. Общ. курс Учебник для вузов / Е.И. Беленя, В.А. Балдин, Г.С. Веденников и др. под общ. ред. Е.И. Беленя. - 6-е изд., перераб. и доп. - Стройиздат, 1986. - С.80-82. 52442009.04.30 Предлагаемая конструкция относится к области гражданского строительства, в частности применяется при реконструкции жилых построек и зданий общественного назначения. Например, используется при возведении мансард, а также торговых павильонов,открытых рыночных рядов, городских и загородных остановок для общественного транспорта и других сооружений. Блок объемный в строительстве - конструктивный монтажный элемент, представляющий собой часть объема строящегося здания. Известны конструкции объемного блока типа колпак, стакан, лежащий стакан, которые формуются в заводских условиях из железобетона и устанавливаются в проектное положение на строительной площадке 1. Они представляют собой жесткую призматическую коробку, в которой отформованы пять плоскостей, а шестая плоскость изготавливается в виде отдельной панели, присоединяемой к блоку, например, сваркой. Стенки объемного блока выполняются плоскими или с вертикальными наружными ребрами жесткости. Плита пола выполняется ребристой, с наружными поперечными ребрами (объемный блок лежащий стакан) или перекрестными(колпак, стакан). Блоки формуют из тяжелого или легкого бетона в специальных установках в заводских условиях. Недостатками известных блоков являются массивность и необходимость применения грузоподъемной техники при монтаже. Кроме того, изготовление данных блоков привязано к типовому проектированию, что не позволяет менять планировку комнат и рационально использовать жилое пространство. Наиболее близкой к заявляемой модели является конструкция объемного структурного блока для надстройки дополнительных помещений, выбранная в качестве прототипа 2. Строительный структурный объемный блок состоит из стержневых элементов. Сборные элементы блока выполняются из металлического профиля, имеющего открытую или замкнутую трубчатую форму сечения. Объемный блок содержит прямоугольное основание, наклонные стержни, общий горизонтальный стержень, нижние подкосы, верхние консольные выносы и коньковый стержень. Наклонные стержни со сторонами прямоугольного основания образуют плоскопараллельные системы вертикально расположенных треугольников. Вершины образованных треугольников соединяются общим горизонтальным стержнем. Из углов прямоугольного основания под острым углом к наклонным стержням исходят нижние подкосы. Верхние консольные выносы исходят из вершин плоскопараллельных треугольников. Нижние подкосы и верхние консольные выносы соединяются коньковым стержнем. При этом коньковый стержень расположен параллельно общему стержню и сторонам прямоугольного основания. А верхние консольные выносы и нижние подкосы соответственно параллельны между собой. И они обеспечивают объемному блоку проектную высоту и возможность реализации свободного пространства блока. Недостатками известной конструкции являются неизменяемая конструкция плана надстраиваемого этажа с образованием вертикальной стены фронтона над зданиями прямоугольной формы в плане, что приводит к увеличению расхода материалов и соответственно денежных средств, ограничению эксплуатационных и эстетических возможностей конструкции в строительстве. Кроме того, затрудняет создание полноценного внутреннего пространства с реализацией принципа гибкой планировки квартир над зданиями прямоугольной формы в плане. Задачей при разработке полезной модели является создание легкой, экономичной пространственно-жесткой конструкции, которая обеспечивает сокращение расхода материалов, увеличение полезной площади и возможность использования принципа гибкой планировки помещений, расширение области применения объемного структурного блока. Указанная задача достигается тем, что архитектурно-строительный структурный объемный блок из сборных стержневых элементов, выполненных из металлического профиля,имеющего открытую или замкнутую трубчатую форму сечения состоит из основания, наклонных стержней, нижних подкосов, верхних консольных выносов и двух горизонталь 2 52442009.04.30 ных стержней. Основание состоит из двух неравнобочных трапеций с общей боковой стороной. Наклонные стержни и стороны основания образуют жесткую систему в виде вертикальных треугольников. Нижние подкосы исходят из внутренних вершин основания блока под острым углом к наклонным стрежням. Верхние консольные выносы соединены с жесткой системой в вершинах вертикальных треугольников. Нижние подкосы и верхние консольные выносы соединены в одной точке. А вершины вертикальных треугольников соединены двумя горизонтальными стержнями, которые закреплены параллельно сторонам основания. Отличительными признаками заявляемой полезной модели являются форма выполнения элементов (основание состоит из двух неравнобочных трапеций с общей боковой стороной) наличие новых элементов (два горизонтальных стержня) взаиморасположение элементов (закрепление наклонных стержней и сторон основания в жесткую систему вертикальных треугольников, соединение вершин вертикальных треугольников двумя горизонтальными стержнями, соединение верхних консольных выносов и нижних подкосов в одной точке). Благодаря отличительным признакам достигается расширение полезной площади надстраиваемого этажа и использование принципа гибкой планировки помещений. Также расширяется область применения конструкции за счет ее использования в различных видах строительных сооружений, например при возведении торговых павильонов, открытых летних кафе, остановок общественного транспорта и др. Кроме того, заявляемый объемный структурный блок соответствует современным эстетическим требованиям городской застройки. На чертеже представлен общий вид заявленной полезной модели. Архитектурностроительный объемный структурный блок состоит из основания 1 в виде двух неравнобочных трапеций с общей боковой стороной, наклонных стержней 2, горизонтальных стержней 3, нижних подкосов 4, верхних консольных выносов 5. Предлагаемый архитектурно-строительный объемный структурный блок собирается из отдельных элементов заводского изготовления. Наклонные стержни 2 соединяются с основанием 1, образуя вертикальные треугольники. Горизонтальные стержни 3 соединяют вершины вертикальных треугольников из наклонных стержней 2 и боковых сторон основания 1. Нижние подкосы 4 крепятся к вершинам основания 1, образуя с наклонными стержнями 2 острый угол. Верхние консольные выносы 5 закрепляются в вершинах вертикальных треугольников. Нижние подкосы 4 и верхние консольные выносы 5 соединяются в одной точке. Пространственная жесткость системы, образованной горизонтальными стержнями основания 1, наклонными стержнями 2 и горизонтальными стержнями 3, может быть обеспечена за счет введения металлических листовых накладок 3. Монтаж объемных структурных блоков заключается в установке их в проектное положение на конструкции здания или сооружения. При этом блоки должны стыковаться сторонами основания 1, наклонными стержнями 2, нижними подкосами 4 и верхними консольными выносами 5. Стык выполняется с использованием болтовых соединений. Применение предложенной полезной модели позволяет сократить расход материала, в том числе при реконструкции жилых и общественных зданий, увеличить полезную площадь и применить принцип гибкой планировки помещений с реализацией полноценного пространства, расширить область применения конструкции объемного структурного блока. А также позволяет надстраивать мансарды над зданиями различной конфигурации в плане и изменять внешний облик здания или сооружения в зависимости от архитектурной композиции окружающей городской застройки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: E04B 1/00
Метки: структурный, блок, объемный, архитектурно-строительный
