Установка для контактной сварки полиэтиленовых труб

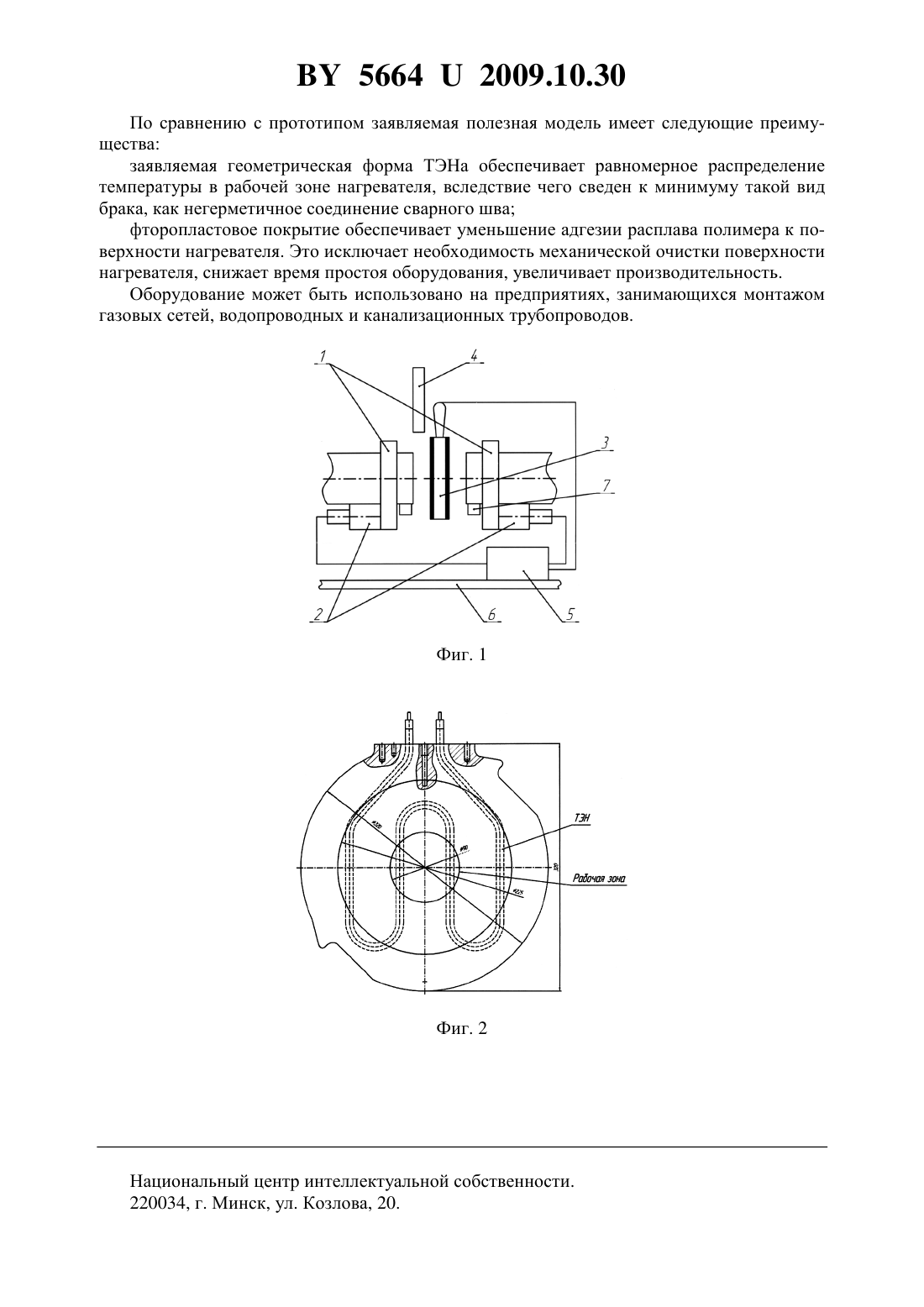

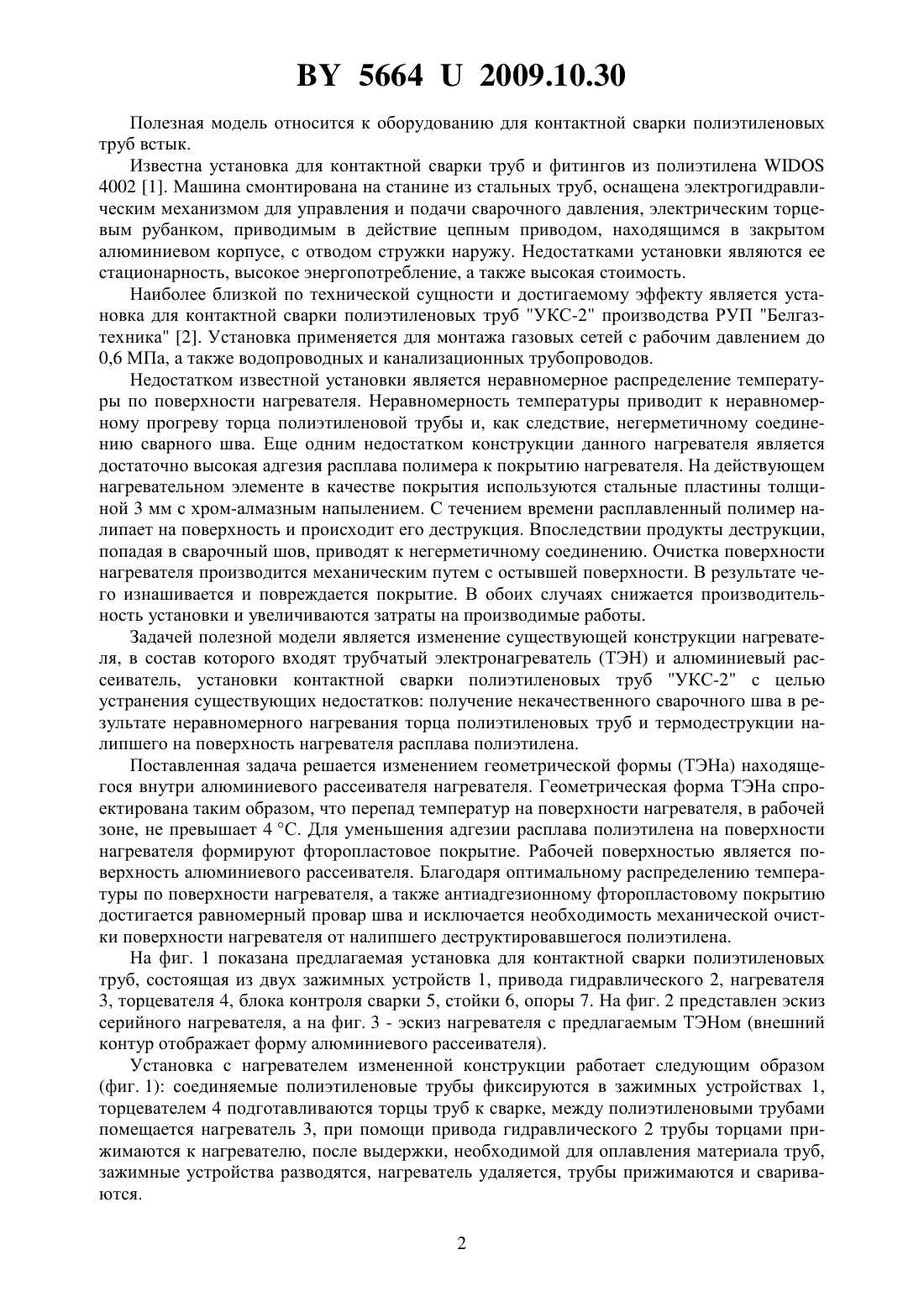

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ КОНТАКТНОЙ СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ(71) Заявитель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(72) Авторы Гуцев Дмитрий Михайлович Гракович Петр Николаевич Иванов Леонид Федорович(73) Патентообладатель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(57) Установка для контактной сварки полиэтиленовых труб, состоящая из зажимных устройств, привода гидравлического, нагревателя, в который входят трубчатый электронагреватель и алюминиевый рассеиватель с антиадгезионным покрытием, торцевателя,блока контроля сварки, стойки, опоры, отличающаяся тем, что геометрическая форма трубчатого электронагревателя выполнена таким образом, что по поверхности нагревателя, в рабочей зоне, происходит равномерное распределение температуры, а в качестве антиадгезионного покрытия нагревателя применяют фторопластовое покрытие.(56) 1.4002. ///05 2. Установка для контактной сварки полиэтиленовых труб УКС-2 производства РУП Белгазтехника. ТУ РБ 100270876 054-2000 (прототип). 56642009.10.30 Полезная модель относится к оборудованию для контактной сварки полиэтиленовых труб встык. Известна установка для контактной сварки труб и фитингов из полиэтилена 4002 1. Машина смонтирована на станине из стальных труб, оснащена электрогидравлическим механизмом для управления и подачи сварочного давления, электрическим торцевым рубанком, приводимым в действие цепным приводом, находящимся в закрытом алюминиевом корпусе, с отводом стружки наружу. Недостатками установки являются ее стационарность, высокое энергопотребление, а также высокая стоимость. Наиболее близкой по технической сущности и достигаемому эффекту является установка для контактной сварки полиэтиленовых труб УКС-2 производства РУП Белгазтехника 2. Установка применяется для монтажа газовых сетей с рабочим давлением до 0,6 МПа, а также водопроводных и канализационных трубопроводов. Недостатком известной установки является неравномерное распределение температуры по поверхности нагревателя. Неравномерность температуры приводит к неравномерному прогреву торца полиэтиленовой трубы и, как следствие, негерметичному соединению сварного шва. Еще одним недостатком конструкции данного нагревателя является достаточно высокая адгезия расплава полимера к покрытию нагревателя. На действующем нагревательном элементе в качестве покрытия используются стальные пластины толщиной 3 мм с хром-алмазным напылением. С течением времени расплавленный полимер налипает на поверхность и происходит его деструкция. Впоследствии продукты деструкции,попадая в сварочный шов, приводят к негерметичному соединению. Очистка поверхности нагревателя производится механическим путем с остывшей поверхности. В результате чего изнашивается и повреждается покрытие. В обоих случаях снижается производительность установки и увеличиваются затраты на производимые работы. Задачей полезной модели является изменение существующей конструкции нагревателя, в состав которого входят трубчатый электронагреватель (ТЭН) и алюминиевый рассеиватель, установки контактной сварки полиэтиленовых труб УКС-2 с целью устранения существующих недостатков получение некачественного сварочного шва в результате неравномерного нагревания торца полиэтиленовых труб и термодеструкции налипшего на поверхность нагревателя расплава полиэтилена. Поставленная задача решается изменением геометрической формы (ТЭНа) находящегося внутри алюминиевого рассеивателя нагревателя. Геометрическая форма ТЭНа спроектирована таким образом, что перепад температур на поверхности нагревателя, в рабочей зоне, не превышает 4 С. Для уменьшения адгезии расплава полиэтилена на поверхности нагревателя формируют фторопластовое покрытие. Рабочей поверхностью является поверхность алюминиевого рассеивателя. Благодаря оптимальному распределению температуры по поверхности нагревателя, а также антиадгезионному фторопластовому покрытию достигается равномерный провар шва и исключается необходимость механической очистки поверхности нагревателя от налипшего деструктировавшегося полиэтилена. На фиг. 1 показана предлагаемая установка для контактной сварки полиэтиленовых труб, состоящая из двух зажимных устройств 1, привода гидравлического 2, нагревателя 3, торцевателя 4, блока контроля сварки 5, стойки 6, опоры 7. На фиг. 2 представлен эскиз серийного нагревателя, а на фиг. 3 - эскиз нагревателя с предлагаемым ТЭНом (внешний контур отображает форму алюминиевого рассеивателя). Установка с нагревателем измененной конструкции работает следующим образом(фиг. 1) соединяемые полиэтиленовые трубы фиксируются в зажимных устройствах 1,торцевателем 4 подготавливаются торцы труб к сварке, между полиэтиленовыми трубами помещается нагреватель 3, при помощи привода гидравлического 2 трубы торцами прижимаются к нагревателю, после выдержки, необходимой для оплавления материала труб,зажимные устройства разводятся, нагреватель удаляется, трубы прижимаются и свариваются. 2 56642009.10.30 По сравнению с прототипом заявляемая полезная модель имеет следующие преимущества заявляемая геометрическая форма ТЭНа обеспечивает равномерное распределение температуры в рабочей зоне нагревателя, вследствие чего сведен к минимуму такой вид брака, как негерметичное соединение сварного шва фторопластовое покрытие обеспечивает уменьшение адгезии расплава полимера к поверхности нагревателя. Это исключает необходимость механической очистки поверхности нагревателя, снижает время простоя оборудования, увеличивает производительность. Оборудование может быть использовано на предприятиях, занимающихся монтажом газовых сетей, водопроводных и канализационных трубопроводов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
