Электрод для точечной контактной сварки

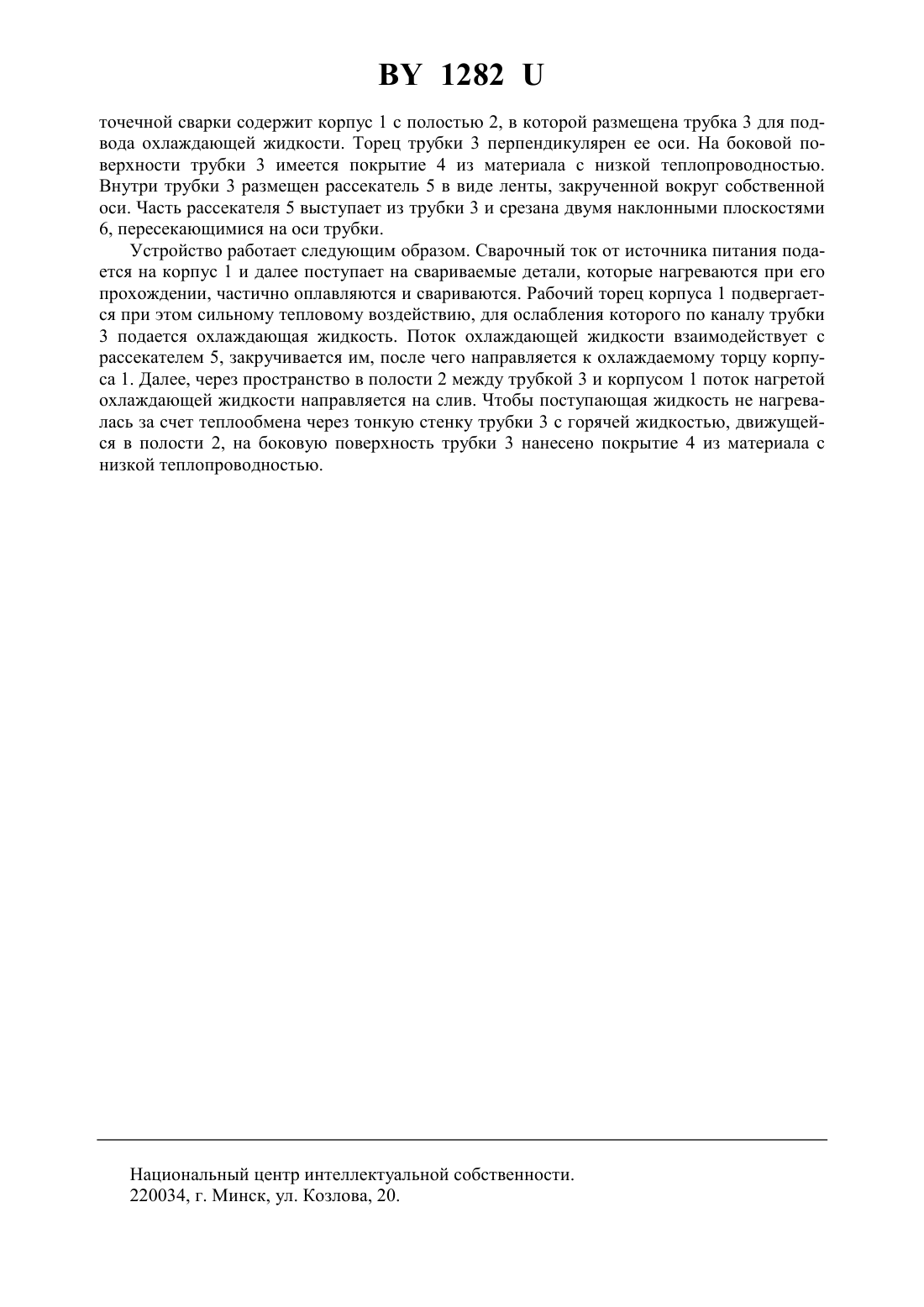

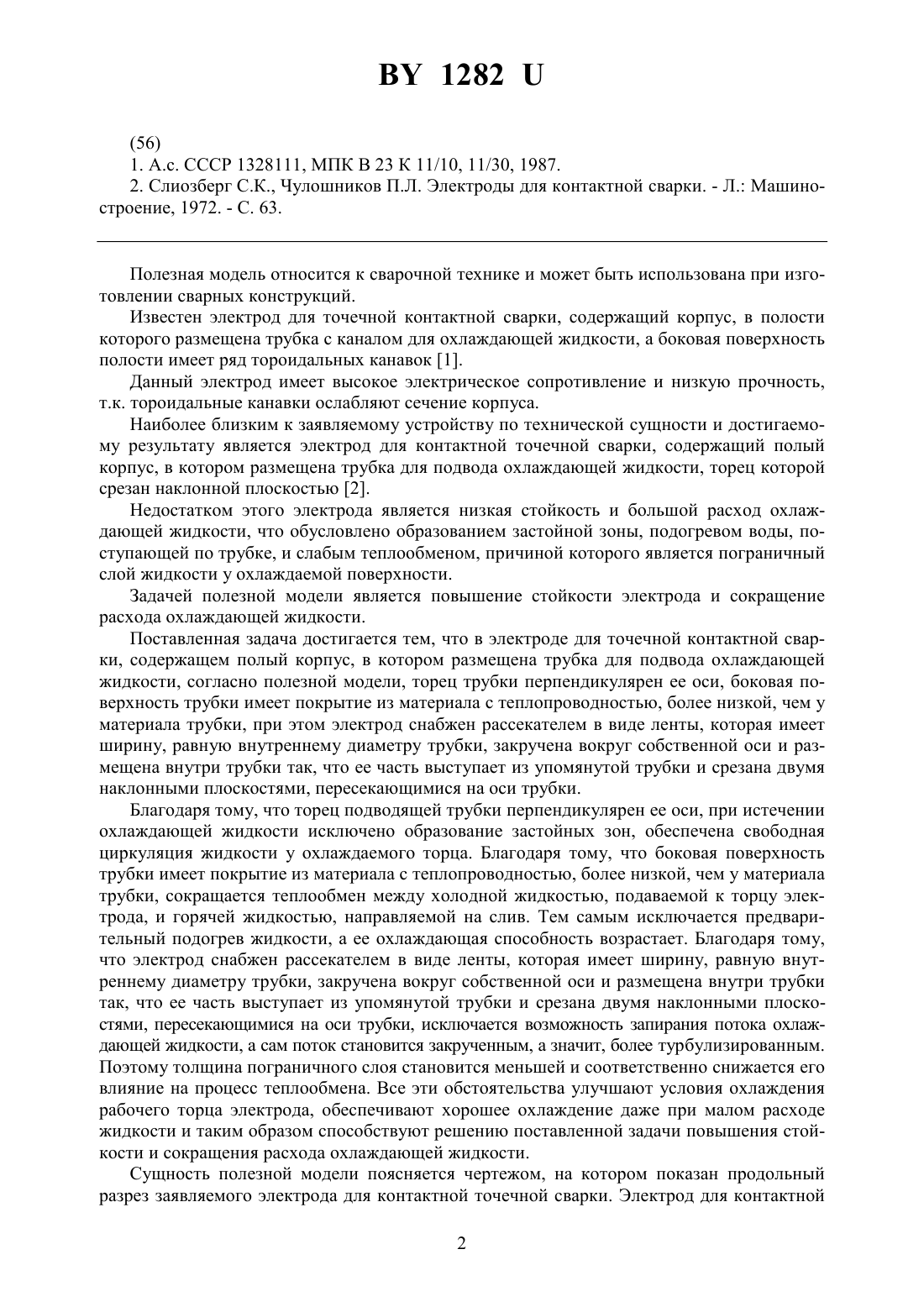

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОД ДЛЯ ТОЧЕЧНОЙ КОНТАКТНОЙ СВАРКИ(71) Заявители Цумарев Юрий Алексеевич Мешкова Екатерина Владимировна Катькало Артем Александрович Заровский Сергей Владимирович(72) Авторы Цумарев Юрий Алексеевич Мешкова Екатерина Владимировна Катькало Артем Александрович Заровский Сергей Владимирович(73) Патентообладатели Цумарев Юрий Алексеевич Мешкова Екатерина Владимировна Катькало Артем Александрович Заровский Сергей Владимирович(57) Электрод для точечной контактной сварки, содержащий полый корпус, в котором размещена трубка для подвода охлаждающей жидкости, отличающийся тем, что торец трубки перпендикулярен ее оси, боковая поверхность трубки имеет покрытие из материала с теплопроводностью более низкой, чем у материала трубки, при этом электрод снабжен рассекателем в виде ленты, которая имеет ширину, равную внутреннему диаметру трубки, закручена вокруг собственной оси и размещена внутри трубки так, что ее часть выступает из упомянутой трубки и срезана двумя наклонными плоскостями, пересекающимися на оси трубки.(56) 1. А.с. СССР 1328111, МПК В 23 К 11/10, 11/30, 1987. 2. Слиозберг С.К., Чулошников П.Л. Электроды для контактной сварки. - Л. Машиностроение, 1972. - С. 63. Полезная модель относится к сварочной технике и может быть использована при изготовлении сварных конструкций. Известен электрод для точечной контактной сварки, содержащий корпус, в полости которого размещена трубка с каналом для охлаждающей жидкости, а боковая поверхность полости имеет ряд тороидальных канавок 1. Данный электрод имеет высокое электрическое сопротивление и низкую прочность,т.к. тороидальные канавки ослабляют сечение корпуса. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является электрод для контактной точечной сварки, содержащий полый корпус, в котором размещена трубка для подвода охлаждающей жидкости, торец которой срезан наклонной плоскостью 2. Недостатком этого электрода является низкая стойкость и большой расход охлаждающей жидкости, что обусловлено образованием застойной зоны, подогревом воды, поступающей по трубке, и слабым теплообменом, причиной которого является пограничный слой жидкости у охлаждаемой поверхности. Задачей полезной модели является повышение стойкости электрода и сокращение расхода охлаждающей жидкости. Поставленная задача достигается тем, что в электроде для точечной контактной сварки, содержащем полый корпус, в котором размещена трубка для подвода охлаждающей жидкости, согласно полезной модели, торец трубки перпендикулярен ее оси, боковая поверхность трубки имеет покрытие из материала с теплопроводностью, более низкой, чем у материала трубки, при этом электрод снабжен рассекателем в виде ленты, которая имеет ширину, равную внутреннему диаметру трубки, закручена вокруг собственной оси и размещена внутри трубки так, что ее часть выступает из упомянутой трубки и срезана двумя наклонными плоскостями, пересекающимися на оси трубки. Благодаря тому, что торец подводящей трубки перпендикулярен ее оси, при истечении охлаждающей жидкости исключено образование застойных зон, обеспечена свободная циркуляция жидкости у охлаждаемого торца. Благодаря тому, что боковая поверхность трубки имеет покрытие из материала с теплопроводностью, более низкой, чем у материала трубки, сокращается теплообмен между холодной жидкостью, подаваемой к торцу электрода, и горячей жидкостью, направляемой на слив. Тем самым исключается предварительный подогрев жидкости, а ее охлаждающая способность возрастает. Благодаря тому,что электрод снабжен рассекателем в виде ленты, которая имеет ширину, равную внутреннему диаметру трубки, закручена вокруг собственной оси и размещена внутри трубки так, что ее часть выступает из упомянутой трубки и срезана двумя наклонными плоскостями, пересекающимися на оси трубки, исключается возможность запирания потока охлаждающей жидкости, а сам поток становится закрученным, а значит, более турбулизированным. Поэтому толщина пограничного слоя становится меньшей и соответственно снижается его влияние на процесс теплообмена. Все эти обстоятельства улучшают условия охлаждения рабочего торца электрода, обеспечивают хорошее охлаждение даже при малом расходе жидкости и таким образом способствуют решению поставленной задачи повышения стойкости и сокращения расхода охлаждающей жидкости. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого электрода для контактной точечной сварки. Электрод для контактной 2 1282 точечной сварки содержит корпус 1 с полостью 2, в которой размещена трубка 3 для подвода охлаждающей жидкости. Торец трубки 3 перпендикулярен ее оси. На боковой поверхности трубки 3 имеется покрытие 4 из материала с низкой теплопроводностью. Внутри трубки 3 размещен рассекатель 5 в виде ленты, закрученной вокруг собственной оси. Часть рассекателя 5 выступает из трубки 3 и срезана двумя наклонными плоскостями 6, пересекающимися на оси трубки. Устройство работает следующим образом. Сварочный ток от источника питания подается на корпус 1 и далее поступает на свариваемые детали, которые нагреваются при его прохождении, частично оплавляются и свариваются. Рабочий торец корпуса 1 подвергается при этом сильному тепловому воздействию, для ослабления которого по каналу трубки 3 подается охлаждающая жидкость. Поток охлаждающей жидкости взаимодействует с рассекателем 5, закручивается им, после чего направляется к охлаждаемому торцу корпуса 1. Далее, через пространство в полости 2 между трубкой 3 и корпусом 1 поток нагретой охлаждающей жидкости направляется на слив. Чтобы поступающая жидкость не нагревалась за счет теплообмена через тонкую стенку трубки 3 с горячей жидкостью, движущейся в полости 2, на боковую поверхность трубки 3 нанесено покрытие 4 из материала с низкой теплопроводностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
