Машинка закаточная

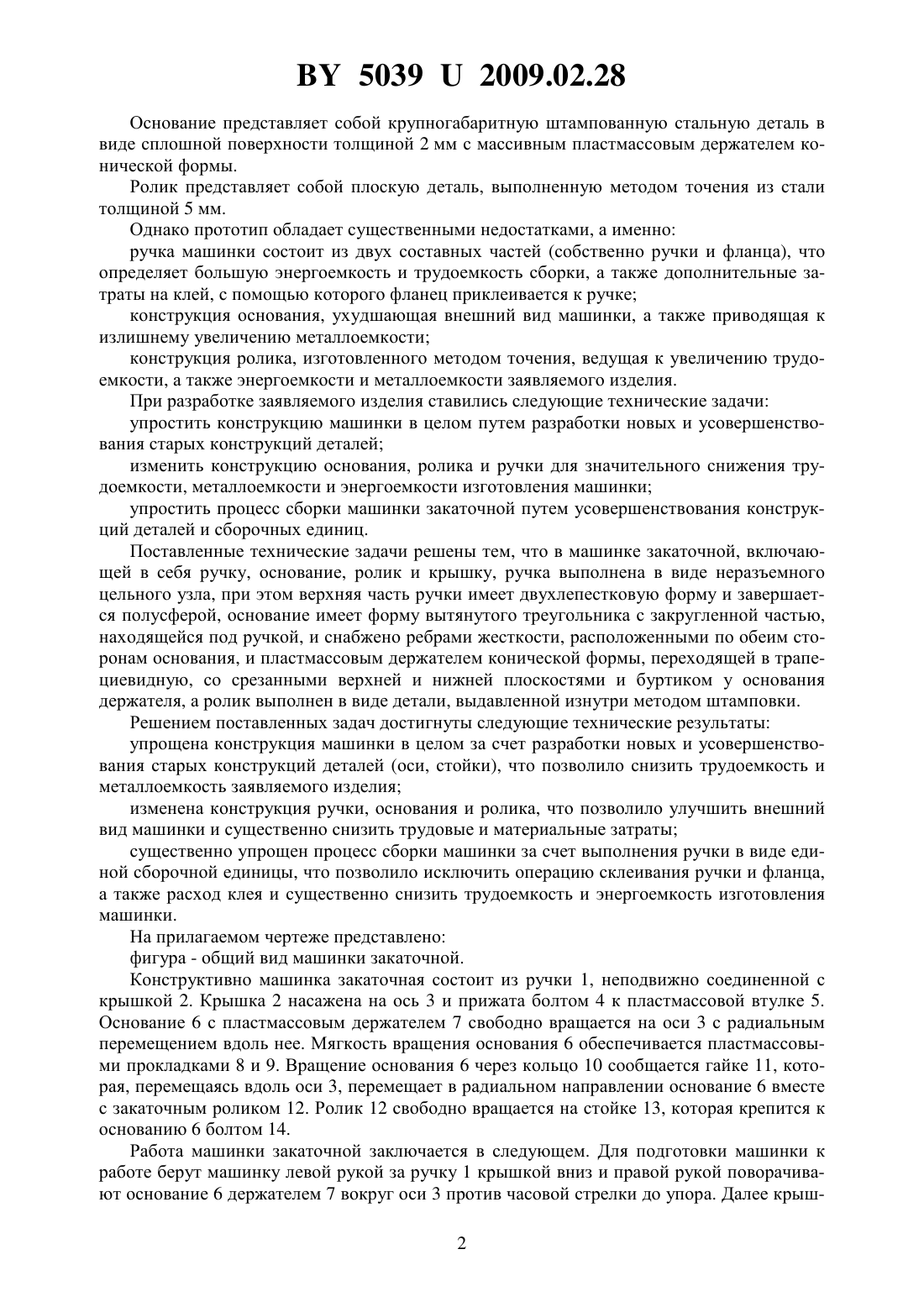

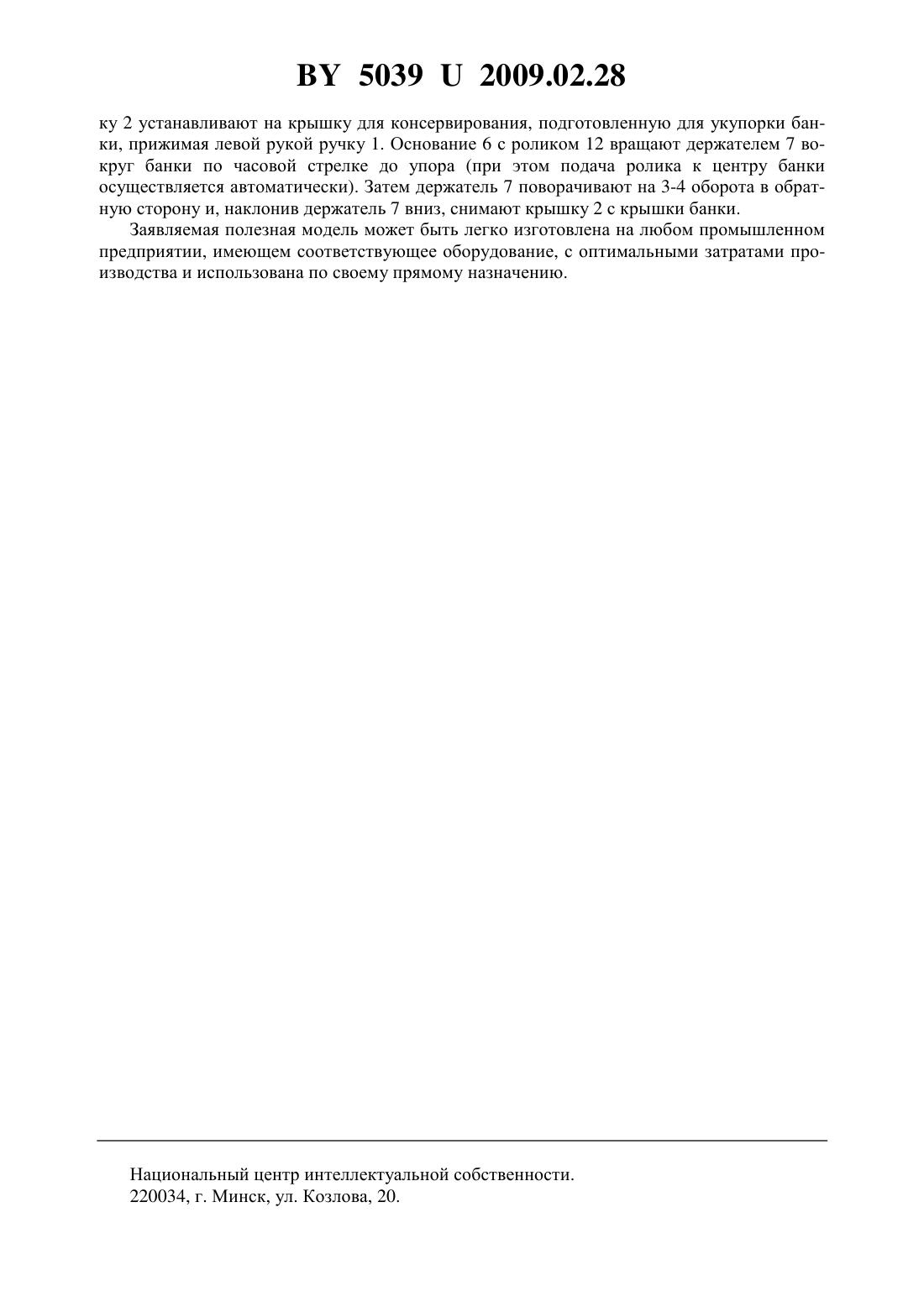

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское производственное унитарное предприятие Лс(72) Автор Шумилина Галина Евгеньевна(73) Патентообладатель Республиканское производственное унитарное предприятие Лс(57) Машинка закаточная, включающая в себя ручку, основание, ролик и крышку, отличающаяся тем, что ручка выполнена в виде неразъемного цельного узла, при этом верхняя часть ручки имеет двухлепестковую форму и завершается полусферой, основание имеет форму вытянутого треугольника с закругленной частью, находящейся под ручкой, и снабжено ребрами жесткости, расположенными по обеим сторонам основания, и пластмассовым держателем конической формы, переходящей в трапециевидную, со срезанными верхней и нижней плоскостями и буртиком у основания держателя, а ролик выполнен в виде детали, выдавленной изнутри методом штамповки. Полезная модель относится к области товаров народного потребления и предназначена для домашнего консервирования и герметической укупорки стеклянных банок металлическими крышками. Прототипом заявляемой машинки закаточной является машинка закаточная ЯЕ 2.945.027, выпускавшаяся Республиканским производственным унитарным предприятием Лс 1. Конструктивно прототип состоит из ручки, собранной из двух составных частей, а именно ручки и фланца, склеенных между собой, и основания, при этом верхняя часть ручки имеет трехлепестковую форму. 50392009.02.28 Основание представляет собой крупногабаритную штампованную стальную деталь в виде сплошной поверхности толщиной 2 мм с массивным пластмассовым держателем конической формы. Ролик представляет собой плоскую деталь, выполненную методом точения из стали толщиной 5 мм. Однако прототип обладает существенными недостатками, а именно ручка машинки состоит из двух составных частей (собственно ручки и фланца), что определяет большую энергоемкость и трудоемкость сборки, а также дополнительные затраты на клей, с помощью которого фланец приклеивается к ручке конструкция основания, ухудшающая внешний вид машинки, а также приводящая к излишнему увеличению металлоемкости конструкция ролика, изготовленного методом точения, ведущая к увеличению трудоемкости, а также энергоемкости и металлоемкости заявляемого изделия. При разработке заявляемого изделия ставились следующие технические задачи упростить конструкцию машинки в целом путем разработки новых и усовершенствования старых конструкций деталей изменить конструкцию основания, ролика и ручки для значительного снижения трудоемкости, металлоемкости и энергоемкости изготовления машинки упростить процесс сборки машинки закаточной путем усовершенствования конструкций деталей и сборочных единиц. Поставленные технические задачи решены тем, что в машинке закаточной, включающей в себя ручку, основание, ролик и крышку, ручка выполнена в виде неразъемного цельного узла, при этом верхняя часть ручки имеет двухлепестковую форму и завершается полусферой, основание имеет форму вытянутого треугольника с закругленной частью,находящейся под ручкой, и снабжено ребрами жесткости, расположенными по обеим сторонам основания, и пластмассовым держателем конической формы, переходящей в трапециевидную, со срезанными верхней и нижней плоскостями и буртиком у основания держателя, а ролик выполнен в виде детали, выдавленной изнутри методом штамповки. Решением поставленных задач достигнуты следующие технические результаты упрощена конструкция машинки в целом за счет разработки новых и усовершенствования старых конструкций деталей (оси, стойки), что позволило снизить трудоемкость и металлоемкость заявляемого изделия изменена конструкция ручки, основания и ролика, что позволило улучшить внешний вид машинки и существенно снизить трудовые и материальные затраты существенно упрощен процесс сборки машинки за счет выполнения ручки в виде единой сборочной единицы, что позволило исключить операцию склеивания ручки и фланца,а также расход клея и существенно снизить трудоемкость и энергоемкость изготовления машинки. На прилагаемом чертеже представлено фигура - общий вид машинки закаточной. Конструктивно машинка закаточная состоит из ручки 1, неподвижно соединенной с крышкой 2. Крышка 2 насажена на ось 3 и прижата болтом 4 к пластмассовой втулке 5. Основание 6 с пластмассовым держателем 7 свободно вращается на оси 3 с радиальным перемещением вдоль нее. Мягкость вращения основания 6 обеспечивается пластмассовыми прокладками 8 и 9. Вращение основания 6 через кольцо 10 сообщается гайке 11, которая, перемещаясь вдоль оси 3, перемещает в радиальном направлении основание 6 вместе с закаточным роликом 12. Ролик 12 свободно вращается на стойке 13, которая крепится к основанию 6 болтом 14. Работа машинки закаточной заключается в следующем. Для подготовки машинки к работе берут машинку левой рукой за ручку 1 крышкой вниз и правой рукой поворачивают основание 6 держателем 7 вокруг оси 3 против часовой стрелки до упора. Далее крыш 2 50392009.02.28 ку 2 устанавливают на крышку для консервирования, подготовленную для укупорки банки, прижимая левой рукой ручку 1. Основание 6 с роликом 12 вращают держателем 7 вокруг банки по часовой стрелке до упора (при этом подача ролика к центру банки осуществляется автоматически). Затем держатель 7 поворачивают на 3-4 оборота в обратную сторону и, наклонив держатель 7 вниз, снимают крышку 2 с крышки банки. Заявляемая полезная модель может быть легко изготовлена на любом промышленном предприятии, имеющем соответствующее оборудование, с оптимальными затратами производства и использована по своему прямому назначению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
