Дымоимитирующая установка “Туман”

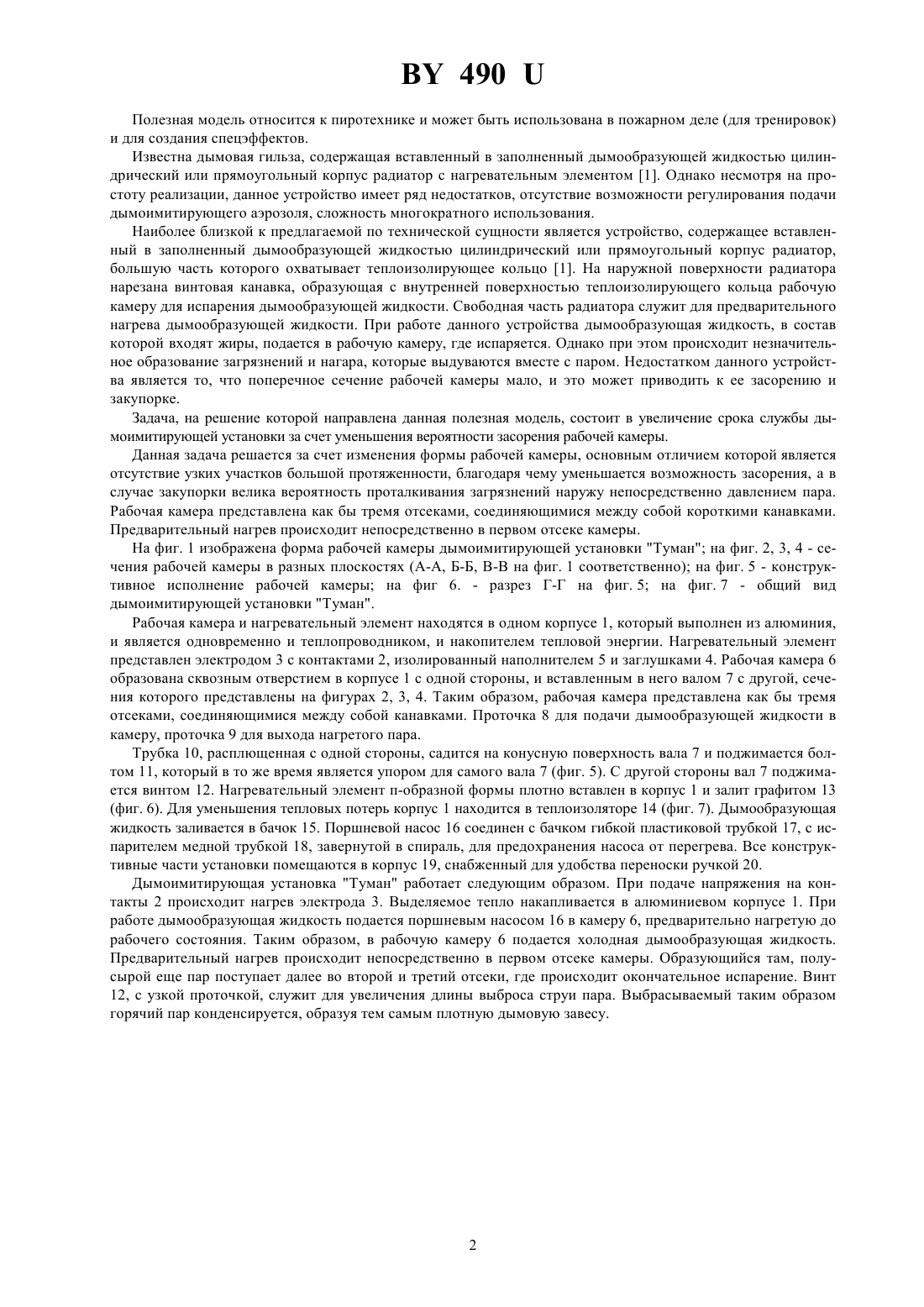

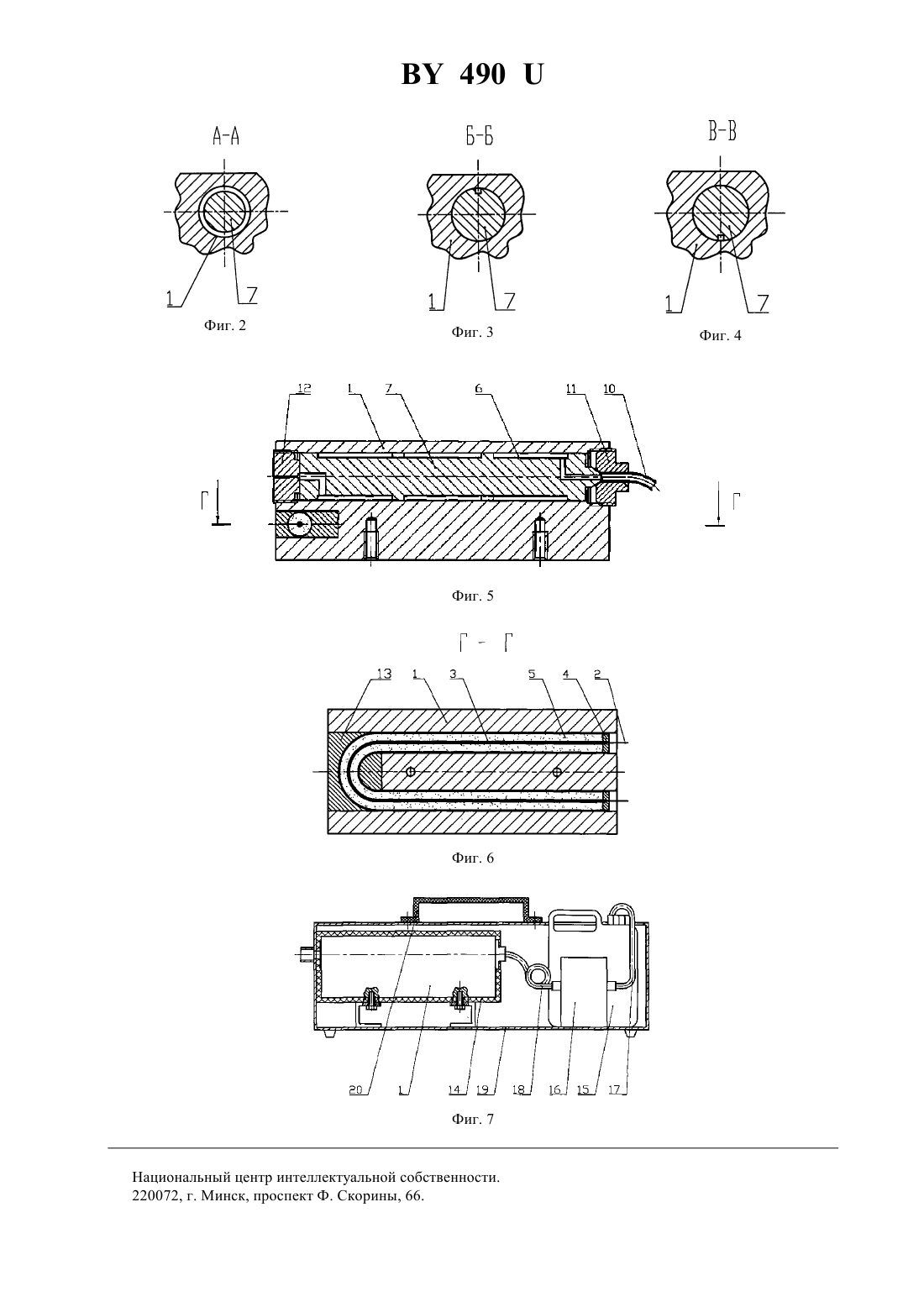

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций МЧС Республики Беларусь(73) Патентообладатель Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций МЧС Республики Беларусь(57) Дымоимитирующая установка, состоящая из испарителя, включающего рабочую камеру и нагревательный элемент, емкости для дымообразующей жидкости, насоса для подачи жидкости в рабочую камеру, отличающаяся формой рабочей камеры, состоящей из трех отсеков, соединяющихся между собой короткими канавками. 490 Полезная модель относится к пиротехнике и может быть использована в пожарном деле (для тренировок) и для создания спецэффектов. Известна дымовая гильза, содержащая вставленный в заполненный дымообразующей жидкостью цилиндрический или прямоугольный корпус радиатор с нагревательным элементом 1. Однако несмотря на простоту реализации, данное устройство имеет ряд недостатков, отсутствие возможности регулирования подачи дымоимитирующего аэрозоля, сложность многократного использования. Наиболее близкой к предлагаемой по технической сущности является устройство, содержащее вставленный в заполненный дымообразующей жидкостью цилиндрический или прямоугольный корпус радиатор,большую часть которого охватывает теплоизолирующее кольцо 1. На наружной поверхности радиатора нарезана винтовая канавка, образующая с внутренней поверхностью теплоизолирующего кольца рабочую камеру для испарения дымообразующей жидкости. Свободная часть радиатора служит для предварительного нагрева дымообразующей жидкости. При работе данного устройства дымообразующая жидкость, в состав которой входят жиры, подается в рабочую камеру, где испаряется. Однако при этом происходит незначительное образование загрязнений и нагара, которые выдуваются вместе с паром. Недостатком данного устройства является то, что поперечное сечение рабочей камеры мало, и это может приводить к ее засорению и закупорке. Задача, на решение которой направлена данная полезная модель, состоит в увеличение срока службы дымоимитирующей установки за счет уменьшения вероятности засорения рабочей камеры. Данная задача решается за счет изменения формы рабочей камеры, основным отличием которой является отсутствие узких участков большой протяженности, благодаря чему уменьшается возможность засорения, а в случае закупорки велика вероятность проталкивания загрязнений наружу непосредственно давлением пара. Рабочая камера представлена как бы тремя отсеками, соединяющимися между собой короткими канавками. Предварительный нагрев происходит непосредственно в первом отсеке камеры. На фиг. 1 изображена форма рабочей камеры дымоимитирующей установки Туман на фиг. 2, 3, 4 - сечения рабочей камеры в разных плоскостях (А-А, Б-Б, В-В на фиг. 1 соответственно) на фиг. 5 - конструктивное исполнение рабочей камеры на фиг 6. - разрез Г-Г на фиг. 5 на фиг. 7 - общий вид дымоимитирующей установки Туман. Рабочая камера и нагревательный элемент находятся в одном корпусе 1, который выполнен из алюминия,и является одновременно и теплопроводником, и накопителем тепловой энергии. Нагревательный элемент представлен электродом 3 с контактами 2, изолированный наполнителем 5 и заглушками 4. Рабочая камера 6 образована сквозным отверстием в корпусе 1 с одной стороны, и вставленным в него валом 7 с другой, сечения которого представлены на фигурах 2, 3, 4. Таким образом, рабочая камера представлена как бы тремя отсеками, соединяющимися между собой канавками. Проточка 8 для подачи дымообразующей жидкости в камеру, проточка 9 для выхода нагретого пара. Трубка 10, расплющенная с одной стороны, садится на конусную поверхность вала 7 и поджимается болтом 11, который в то же время является упором для самого вала 7 (фиг. 5). С другой стороны вал 7 поджимается винтом 12. Нагревательный элемент п-образной формы плотно вставлен в корпус 1 и залит графитом 13(фиг. 6). Для уменьшения тепловых потерь корпус 1 находится в теплоизоляторе 14 (фиг. 7). Дымообразующая жидкость заливается в бачок 15. Поршневой насос 16 соединен с бачком гибкой пластиковой трубкой 17, с испарителем медной трубкой 18, завернутой в спираль, для предохранения насоса от перегрева. Все конструктивные части установки помещаются в корпус 19, снабженный для удобства переноски ручкой 20. Дымоимитирующая установка Туман работает следующим образом. При подаче напряжения на контакты 2 происходит нагрев электрода 3. Выделяемое тепло накапливается в алюминиевом корпусе 1. При работе дымообразующая жидкость подается поршневым насосом 16 в камеру 6, предварительно нагретую до рабочего состояния. Таким образом, в рабочую камеру 6 подается холодная дымообразующая жидкость. Предварительный нагрев происходит непосредственно в первом отсеке камеры. Образующийся там, полусырой еще пар поступает далее во второй и третий отсеки, где происходит окончательное испарение. Винт 12, с узкой проточкой, служит для увеличения длины выброса струи пара. Выбрасываемый таким образом горячий пар конденсируется, образуя тем самым плотную дымовую завесу. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
