Петля

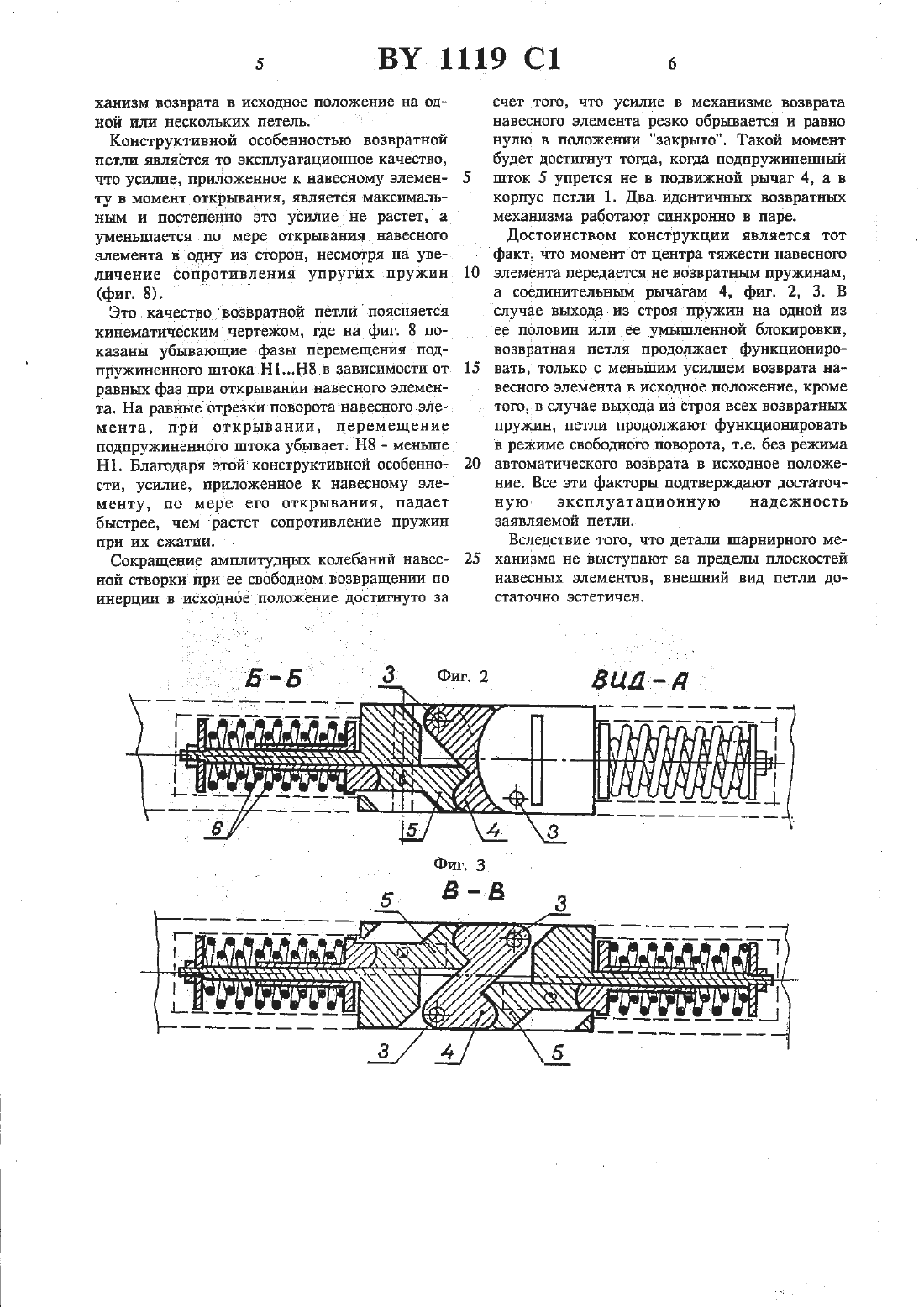

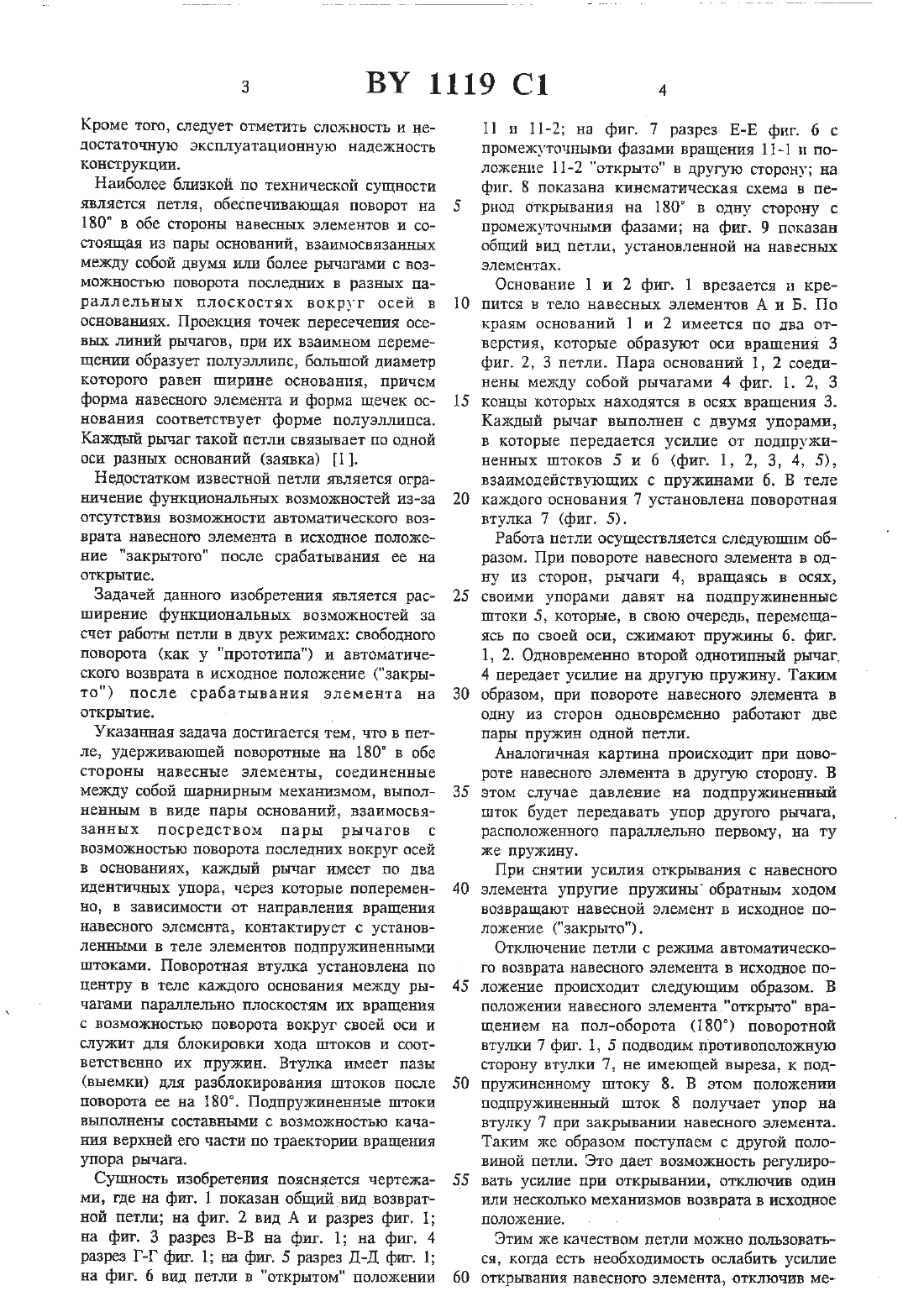

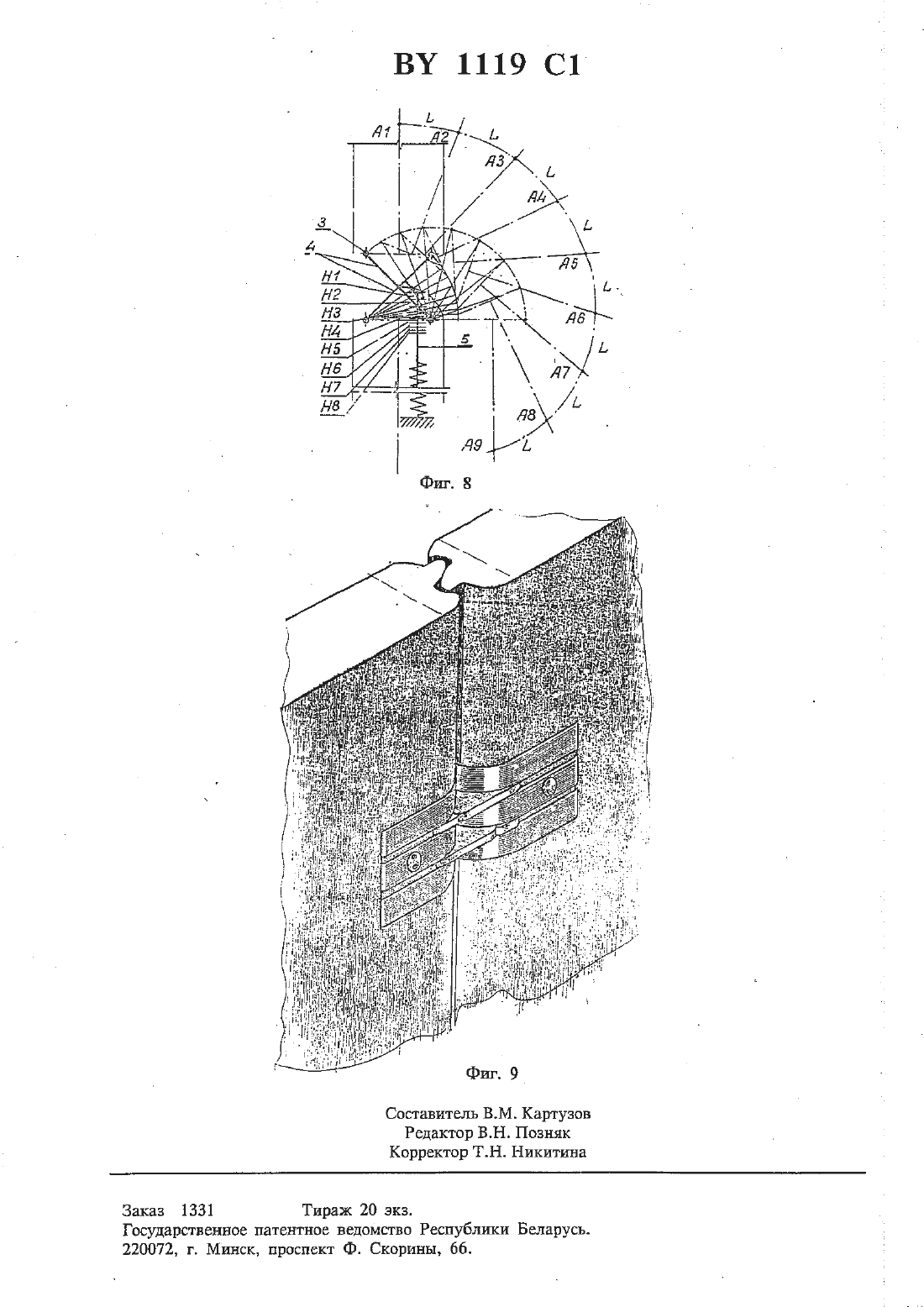

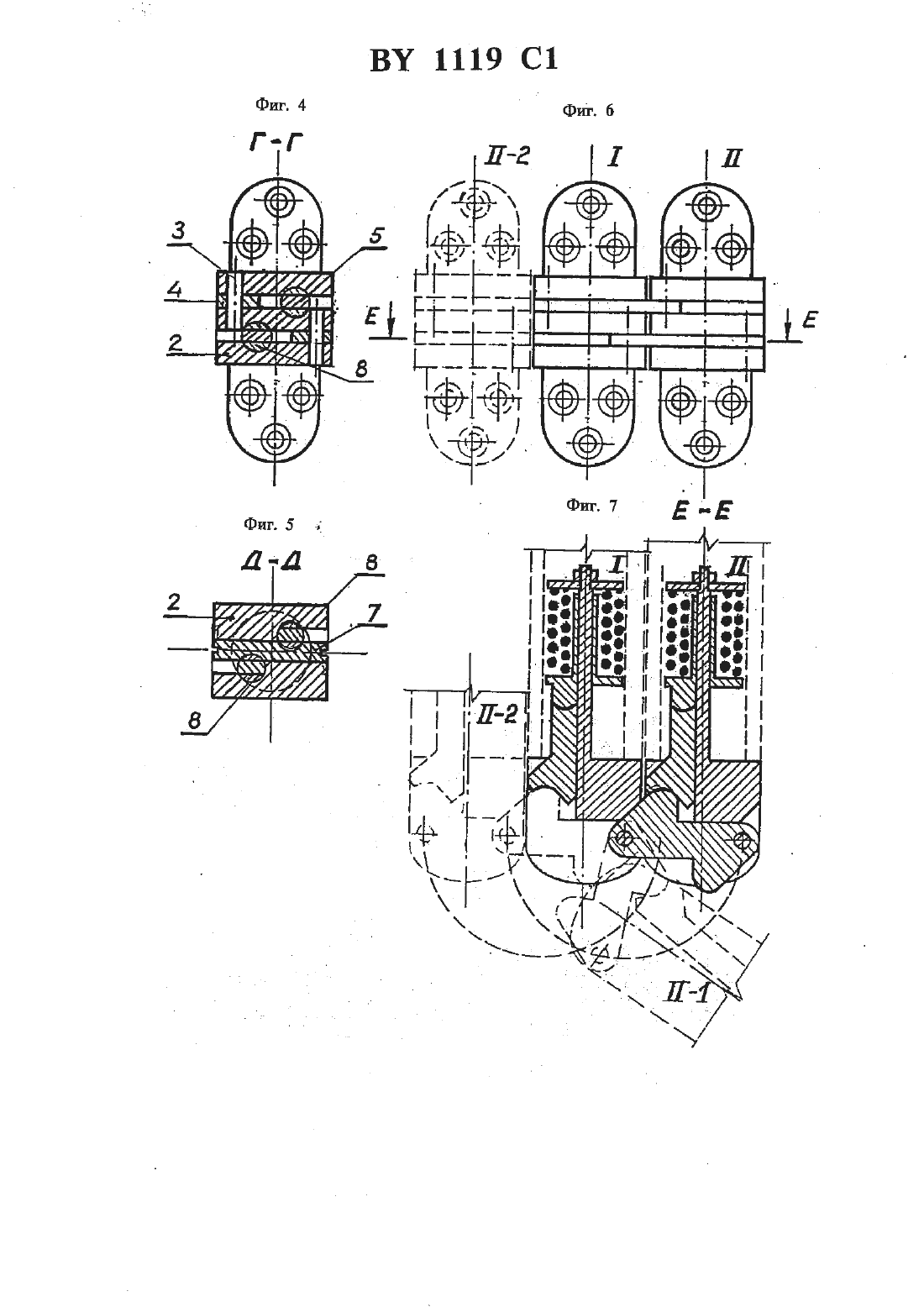

(12) государственное патентное ведомство ввспувлики ввлагусь1. Петля для навески поворотных на 180 в обе стороны створок, содержащая два основания, соединенныемежду собой двумя равными по длине рычагами, установленными на основаниях посредством двух пар осей с возможностью взаимного перемещения в параллельных плоскостях, при этом длина каждого рычага равна ширине основания, отличающаяся тем,что она снабжена двумя подпружиненньши штоками, каждый из рычагов в зоне соединения с осями вращения имеет противоположно направленные выступы, образующие упоры,взаимодействующие с соответствующими подпружгтненнъхми штоками.2. Петля по п. 1, отличающаяся тем, что каждый шток выполнен составным из двух продольно-контактирующих частей.3. Петля по п. 1, отличающаяся тем, что она снабжена втулкой, установленной в теле основания между рычагами и штанами с воз(73) Патентообладатель Есьман Игорь Иванович, Глеб Анатолий Константинович (ВТ)можностью поворота вокруг оси и имеющей диаметрально расположенные выемки, взаимодействующие со штоками.вана в дверных проемах, раздвижных перегородках. мебели, а также различного рода ТВЩ-ИЧССКИХ И БЫТОВЫХ ИЗДЕЛИЯХ И МВХДНИЗ мах. Известна петля, содержащая створку двери и створку рамьддихмеющие средствадля шарнирной установки на двери и на раме, соеди НЕННЫВ СО СВОИМИ КОНЦЗМИ ТЯГУ двери И ТЯГУНедостатком известной петли является ограНичение поворота створки двери, что, в случае превышения угла поворота, вызовет повреждение в местах крепления к створке двери или к створке рамы. В случае выхода из строя пружины, дверь перестает функционировать, 3 ВУ 1119 С 1 4КРОМЕ ТОГО, СЛЕДУЕТ ОТМСТИТЬ СЛОЖНОСТЬ И НСдостаточную эксплуатационную надежность конструкции.Наиболее близкой по технической сущности является петля, обеспечивающая поворот на 180 в обе стороны навесных элементов и состоящая из пары оснований, взаимосвязанных между собой двумя или более рычагами с возможностью поворота последних в разных параллельных плоскостях вокруг осей в основаниях. Проекция точек пересечения осевых линий рычагов, при их взаимном перемещении образует полуэллипс, большой диаметр которого равен ширине основания, причем форма навесного элемента и форма щечек основания соответствует форме полуэллипса. Каждый рычаг такой петли связывает по одной оси разных оснований (заявка) 1.Недостатком известной петли является ограничение функциональных возможностей из-за отсутствия возможности автоматического возврата навесного элемента в исходное положение закрытого после срабатывания ее на открытие.Задачей данного изобретения является расширение функциональных возможностей за счет работы петли в двух режимах свободного поворота (как у прототипа) и автоматического возврата в исходное положение (закрыто) после срабатывания элемента на открытие.Указанная задача достигается тем, что в петле, удерживающей поворотные на 180 в обе стороны навесные элементы, соединенные между собой шарнирным механизмом, выполненным в виде пары оснований, взаимосвязанных посредством пары рычагов с возможностью поворота последних вокруг осей В ОСНОВННЯХ, каждый рычаг ИМССТ ПО ДВЕ идентичных упора, через которые попеременно, в зависимости от направления вращения ННВВСНОПО ЭЛЕМСНТЗ, КОНТНКТИРУВТ С установЛСННЫМИ В ТЕЛЕ ЭЛЕМЕНТОВ ПОДПрУЖИНСННЫМИ штоками. Поворотная втулка установлена по центру в теле каждого основания между рычагами параллельно плоскостям их вращения с возможностью поворотавокруг своей оси и служит для блокировки хода штоков и соответственно их пружин, Втулка имеет пазы(выемки) для разблокирования штоков после поворота ее на 180. Подпружиненные Штоки ВЫПОЛВСНЫ СОСТЗВНЫМИ С ВОЗМОЖНОСТЬЮ качания верхней его части по траектории вращения УПОР рычага.Сущность изобретения поясняется чертежами, где на фиг. 1 показан общий .вид возвратной петли на фиг. 2 вид А и разрез фиг. 1 на фит. 3 разрез В-В на фиг. 1 на фиг. 4 разрез Г-Г фиг. 1 на фш. 5 разрез Д-Д Фиг. 1 на фиг. б вид петли в открытом положении11 и 11-2 на фиг. 7 разрез Е-Е фиг. 6 с промежуточными фазами вращения 11-1 н положение 11-2 открыто в другую сторону на фиг. 8 показана кинематическая схема в период открывания на 180 в одну сторону с промежуточными фазами на фиг. 9 показан общий вид петли, установленной на навесных элементах.Основание 1 и 2 фиг. 1 врезается н крепится в тело навесных элементов А и Б. По краям оснований 1 и 2 имеется по два отверстия, которые образуют оси вращения 3 фиг. 2, 3 петли. Пара оснований 1, 2 соединены между собой рычагами 4 фиг. 1. 2., 3 концы которых находятся в осях вращения З. Каждый рычаг выполнен с двумя упорами,в которые передается усилие от подпружипенных штоков 5 и 6 (фиг. 1, 2, 3, 4, 5),взаимодействующих с пружинами б. В теле каждого основания 7 установлена поворотная втулка 7 (фиг. 5).Работа петли осуществляется следующим образом. При повороте навесного элемента в одну из сторон, рычаги 4, вращаясь в осях,своими упорами давят на подпружиненные Штоки 5, которые, в свою очередь, перемещаясь по своей оси, сжимают пружины б. фиг. 1, 2. Одновременно второй однотипный рычаг,4 передает усилие на ДРУГУЮ пружину. Таким образом, при повороте навесного элемента в одну из сторон одновременно работают две пары пружин одной петли.Аналогичная картина происходит при повороте навесного элемента в другую сторону. В этом случае давление на подпружиненньхй шток будет передавать упор другого рычага,расположенного параллельно первому, на ту же пружину.При снятии усилия открывания с навесного элемента упругие пружины обратным ходом возвращают навесной элемент в исходное положение (закрыто).Отключение петли с режима автоматического возврата навесного элемента в исходное положение происходит следующим образом. В положении навесного элементаоткрыто вращением на пол-оборота (180) поворотной втулки 7 фиг. 1, 5 подводим противоположную сторону втулки 7, не имеющей выреза, к подпружиненному штоку 8 В этом положении подпружиненный шток 8 получает упор на втулку 7 при закрывании навесного элемента. Таким же образом поступаем с другой половиной петли. Это дает возможность регулировать усилие при открывании, отключив один или несколько механизмов возврата в исходное положение. сЭтим же качеством петли можно пользоваться, когда есть необходимость ослабить усилие открывания навесного элемента, отключив ме 5 ВУ 1119 (11 6Ханизм ВОЗВраТЗ В ИСХОДНОЕ ПОЛОЖЕНИЕ на ОД ной или нескольких петель.конструктивной особенностью возвратной петли является то Эксплуатационное качество,что усшше, приложенное к навесному элементу в моментоткрыващш, является максимальным и постепенно это усилиедне растет, а уменьшается По Мера ОТКРЫВННИЯ НЗБВСНОГО элемента в одну из сторон, несмотря на увеличение сопротивления упругих пружинЭто . качество возвратнойг петли поясняетсякинематическим чертежом, где на фиг. 8 показаны убывающие фазы перемещения подпружиненного штока Н 1 Н 8 в зависимости от равных фаз при открывании навесного элемен та. На равные отрезки поворота навесногоэле мента, при открывании, перемещение подпружиненного штока убываетН 8 - меньше Н 1. Благодаря этой-конструктивной особенноСТИ, УСИЛИВ, ПРИЛОЖСННОС К НЗВВСНОМУ ЭЛЕменту, по мере его открывания, падает быстрее, чем растет сопротивление пружин при их сжатии.Сокращение амплитудных колебаний навесной створки при ее свободном возвращении по инерции в исходное положение достигнуто засчет того, что усилие в механизме возврата навесного элемента резко обрывается и равно нулю в положении закрыто. Такой момент будет достигнут тогда, когда подпружиненный шток 5 упрется не в подвижной рычаг 4, а в корпус петли 1. Два идентичных возвратных механизма работают синхронно в паре. Достоинством конструкции является тот факт, что момент от центра тяжести навесного элемента передается не возвратным пружинам,а соединительным рычагам 4, фиг. 2, З. Вслучае выхода из строя пружин на одной изее половин или ее умышленной блокировки,возвратная петля продолжает функционировать, только с меньшим усилием возврата навесного элемента в исходное положение, кроме того, в случае выхода из строя всех возвратных пружин, петли продолжают функционировать в режиме свободного поворота, т.е. без режима автоматического возврата в исходное положение. Все эти факторы подтверждают достаточную эксплуатационную надежность заявляемой петли.Вследствие того, что детали шарнирного механизма не выступают за пределы плоскостей навесных элементов, внешний вид петли достаточно эстетичен.
