Вихревой аппарат

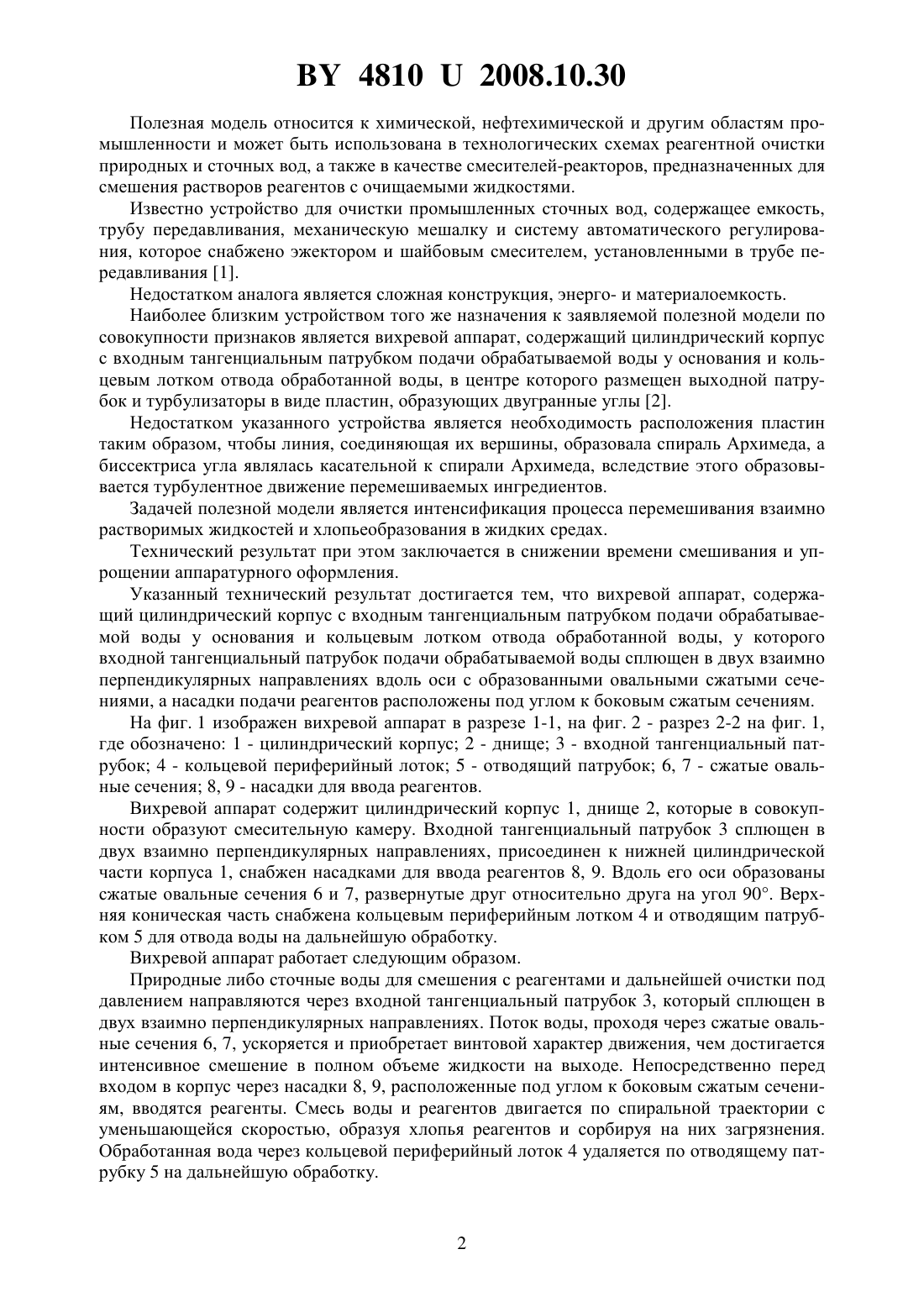

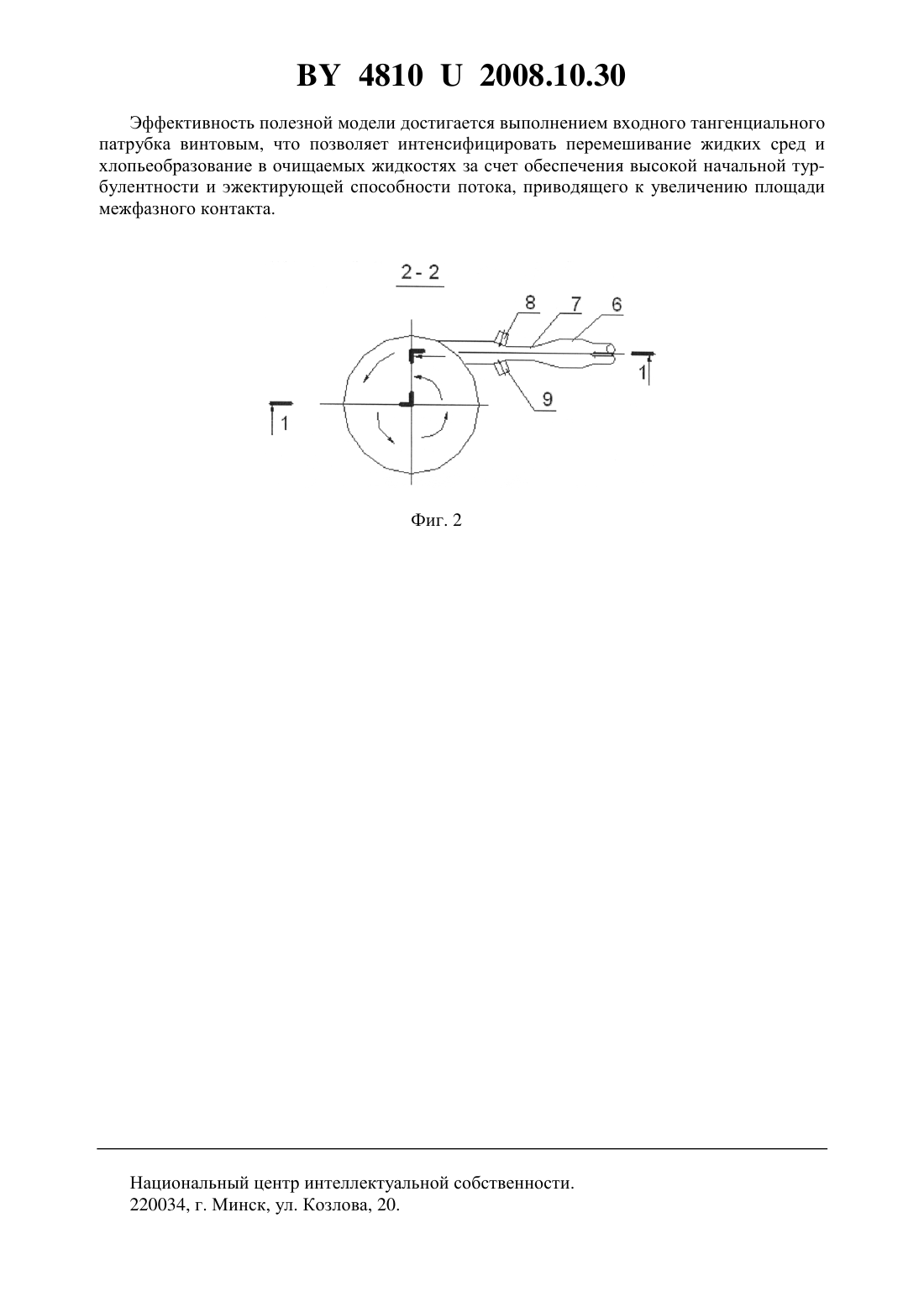

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Урецкий Евгений Аронович Дмухайло Евгений Иванович Мороз Владимир Валентинович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Вихревой аппарат, содержащий цилиндрический корпус с входным тангенциальным патрубком подачи обрабатываемой воды у основания и кольцевым лотком отвода обработанной воды, отличающийся тем, что входной тангенциальный патрубок подачи обрабатываемой воды сплющен в двух взаимно перпендикулярных направлениях вдоль оси с образованными овальными сжатыми сечениями, а насадки подачи реагентов расположены под углом к боковым сжатым сечениям.(56) 1. А.с. 998365, МПК 02 1/00. Устройство для очистки промышленных сточных вод / Ю.П. Беличенко, М.П. Комаровский, Б.А. Митин, Е.А. Урецкий и В.А. Савченко. - Заявка 3327957/23-26, 03.08.1981. 2. А.с. 1606167, МПК В 01 5/00, В 04 С 3/00. Вихревой аппарат / Е.А. Урецкий,Б.А. Митин, С.Н. Романов, О.А. Тишин, А.П. Дарманян и Н.В. Тябин. - Заявка 4259678,10.06.1987. 48102008.10.30 Полезная модель относится к химической, нефтехимической и другим областям промышленности и может быть использована в технологических схемах реагентной очистки природных и сточных вод, а также в качестве смесителей-реакторов, предназначенных для смешения растворов реагентов с очищаемыми жидкостями. Известно устройство для очистки промышленных сточных вод, содержащее емкость,трубу передавливания, механическую мешалку и систему автоматического регулирования, которое снабжено эжектором и шайбовым смесителем, установленными в трубе передавливания 1. Недостатком аналога является сложная конструкция, энерго- и материалоемкость. Наиболее близким устройством того же назначения к заявляемой полезной модели по совокупности признаков является вихревой аппарат, содержащий цилиндрический корпус с входным тангенциальным патрубком подачи обрабатываемой воды у основания и кольцевым лотком отвода обработанной воды, в центре которого размещен выходной патрубок и турбулизаторы в виде пластин, образующих двугранные углы 2. Недостатком указанного устройства является необходимость расположения пластин таким образом, чтобы линия, соединяющая их вершины, образовала спираль Архимеда, а биссектриса угла являлась касательной к спирали Архимеда, вследствие этого образовывается турбулентное движение перемешиваемых ингредиентов. Задачей полезной модели является интенсификация процесса перемешивания взаимно растворимых жидкостей и хлопьеобразования в жидких средах. Технический результат при этом заключается в снижении времени смешивания и упрощении аппаратурного оформления. Указанный технический результат достигается тем, что вихревой аппарат, содержащий цилиндрический корпус с входным тангенциальным патрубком подачи обрабатываемой воды у основания и кольцевым лотком отвода обработанной воды, у которого входной тангенциальный патрубок подачи обрабатываемой воды сплющен в двух взаимно перпендикулярных направлениях вдоль оси с образованными овальными сжатыми сечениями, а насадки подачи реагентов расположены под углом к боковым сжатым сечениям. На фиг. 1 изображен вихревой аппарат в разрезе 1-1, на фиг. 2 - разрез 2-2 на фиг. 1,где обозначено 1 - цилиндрический корпус 2 - днище 3 - входной тангенциальный патрубок 4 - кольцевой периферийный лоток 5 - отводящий патрубок 6, 7 - сжатые овальные сечения 8, 9 - насадки для ввода реагентов. Вихревой аппарат содержит цилиндрический корпус 1, днище 2, которые в совокупности образуют смесительную камеру. Входной тангенциальный патрубок 3 сплющен в двух взаимно перпендикулярных направлениях, присоединен к нижней цилиндрической части корпуса 1, снабжен насадками для ввода реагентов 8, 9. Вдоль его оси образованы сжатые овальные сечения 6 и 7, развернутые друг относительно друга на угол 90. Верхняя коническая часть снабжена кольцевым периферийным лотком 4 и отводящим патрубком 5 для отвода воды на дальнейшую обработку. Вихревой аппарат работает следующим образом. Природные либо сточные воды для смешения с реагентами и дальнейшей очистки под давлением направляются через входной тангенциальный патрубок 3, который сплющен в двух взаимно перпендикулярных направлениях. Поток воды, проходя через сжатые овальные сечения 6, 7, ускоряется и приобретает винтовой характер движения, чем достигается интенсивное смешение в полном объеме жидкости на выходе. Непосредственно перед входом в корпус через насадки 8, 9, расположенные под углом к боковым сжатым сечениям, вводятся реагенты. Смесь воды и реагентов двигается по спиральной траектории с уменьшающейся скоростью, образуя хлопья реагентов и сорбируя на них загрязнения. Обработанная вода через кольцевой периферийный лоток 4 удаляется по отводящему патрубку 5 на дальнейшую обработку. 48102008.10.30 Эффективность полезной модели достигается выполнением входного тангенциального патрубка винтовым, что позволяет интенсифицировать перемешивание жидких сред и хлопьеобразование в очищаемых жидкостях за счет обеспечения высокой начальной турбулентности и эжектирующей способности потока, приводящего к увеличению площади межфазного контакта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
