Поглотитель электромагнитной энергии излучения

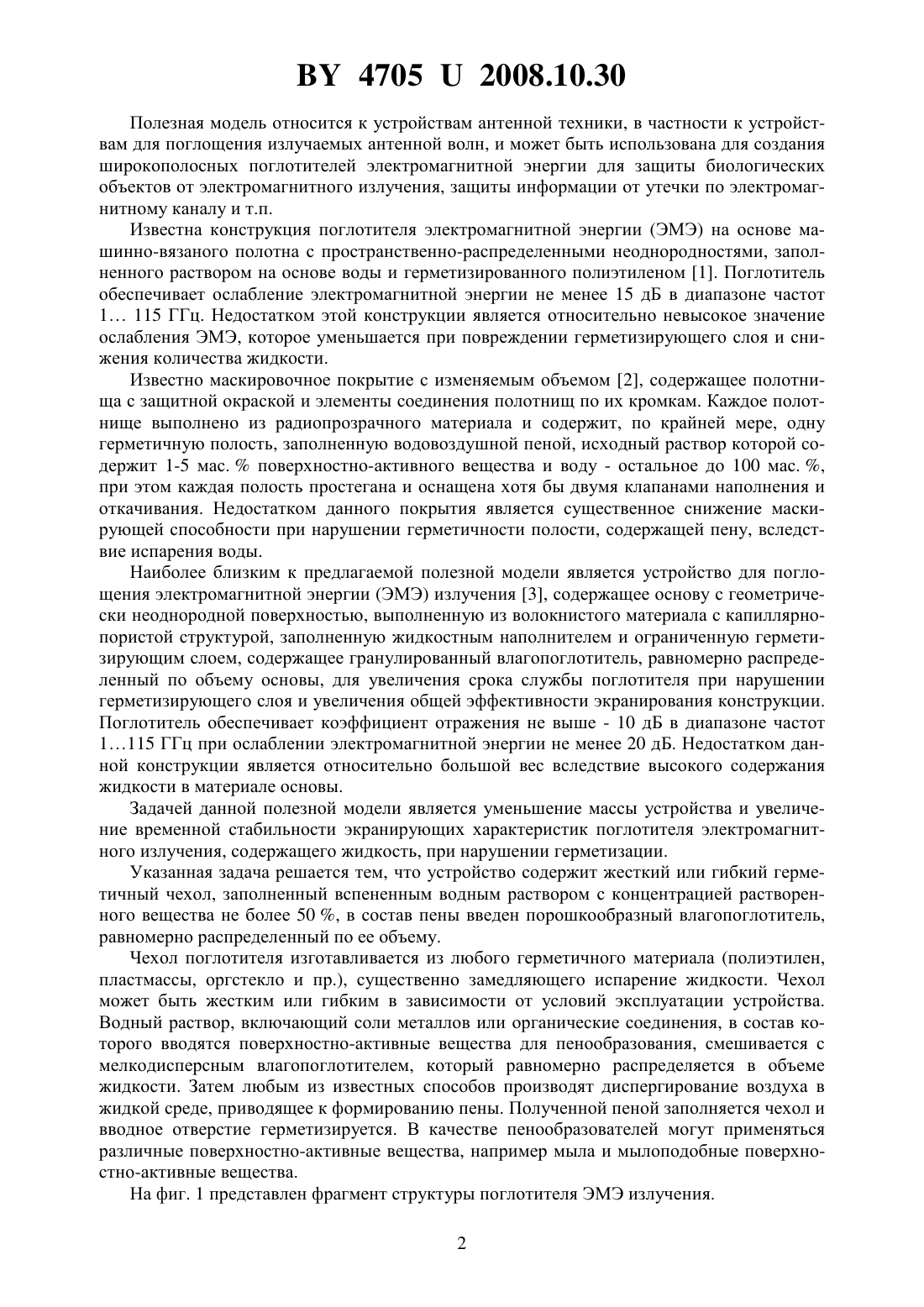

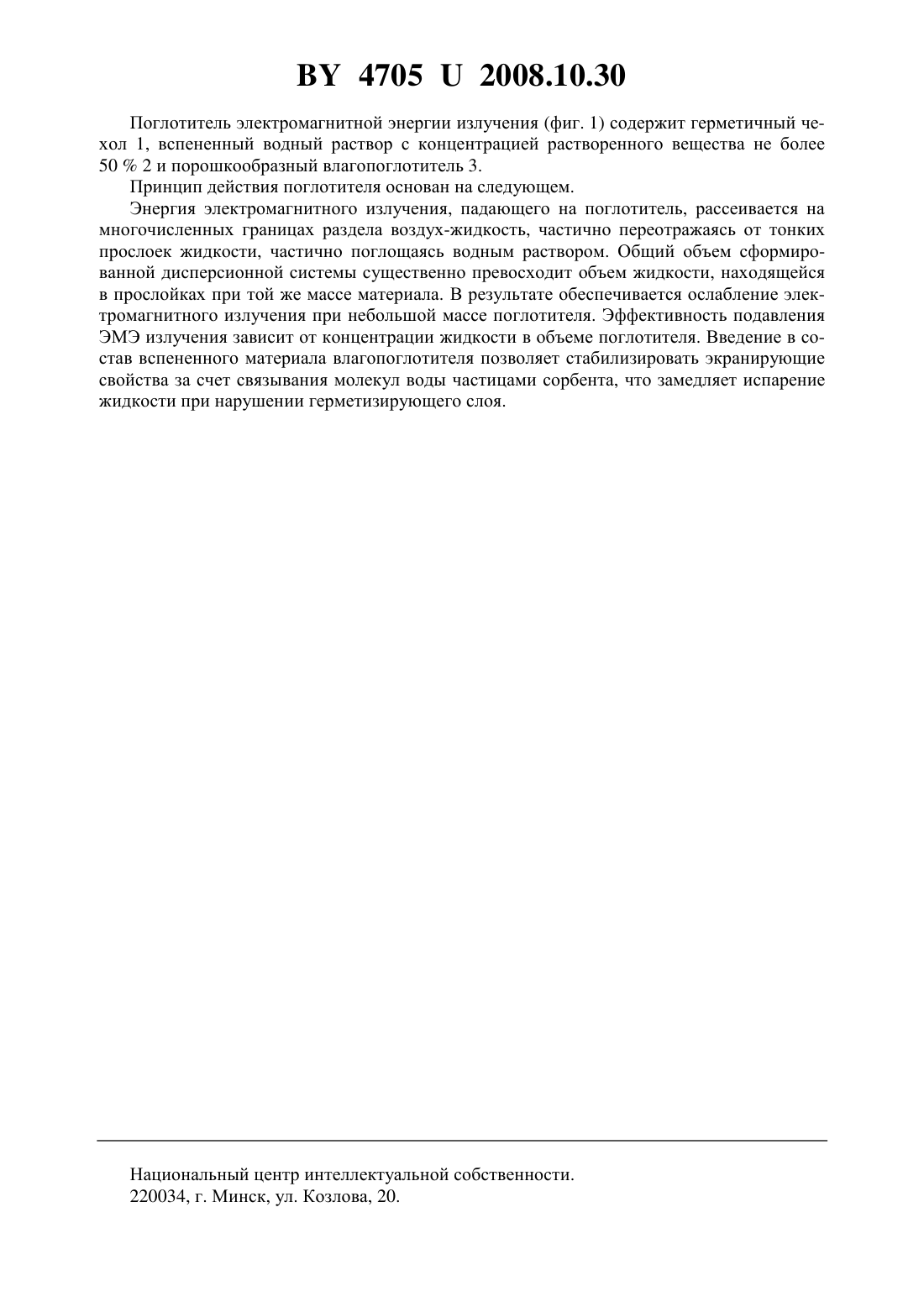

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОГЛОТИТЕЛЬ ЭЛЕКТРОМАГНИТНОЙ ЭНЕРГИИ ИЗЛУЧЕНИЯ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Лыньков Леонид Михайлович Колбун Наталья Викторовна Борботько Тимофей Валентинович Пулко Татьяна Александровна Альлябад Хусейн Мохаммед(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Поглотитель электромагнитной энергии излучения, содержащий герметичный чехол,заполненный вспененным водным раствором с концентрацией растворенного вещества не более 50 , отличающийся тем, что в состав пены введен порошкообразный влагопоглотитель, равномерно распределенный по ее объему, герметичный чехол может выполняться жестким или гибким.(56) 1. Патент 1119 , МПК Н 0117/00. Поглотитель электромагнитного излучения / Лыньков Л.М., Борботько Т.В., Колбун Н.В. / УО Белорусский государственный университет информатики и радиоэлектроники. -20030142, заявл. 04.04.2003 // Афцыйны бюлетэнь Дзярж. пат. ведамства Рэсп. Беларусь. - 2004. -3. - С. 267. 2. Патент 2192606 , МПК 41 Н 3/00. Маскировочное покрытие с изменяемым объемом и клапан наполнения и откачивания для него / Шахворостов Н.Г., Хаджиева Я.Я.,Исаева Е.В. и др. (РФ) ООО Научнотехнический центр Версия. -2000118750/02, заявл. 17.07.2002 опубл. 10.11.2002. 3. Патент 1516 , МПК Н 01 17/00. Поглотитель электромагнитного излучения / Лыньков Л.М., Борботько Т.В., Колбун Н.В. -20040015 заявл. 14.01.2004 опубл. 30.09.2004 // Афцыйны бюлетэнь Дзярж. пат. ведамства Рэсп. Беларусь. - 2004. -3. С. 267. 47052008.10.30 Полезная модель относится к устройствам антенной техники, в частности к устройствам для поглощения излучаемых антенной волн, и может быть использована для создания широкополосных поглотителей электромагнитной энергии для защиты биологических объектов от электромагнитного излучения, защиты информации от утечки по электромагнитному каналу и т.п. Известна конструкция поглотителя электромагнитной энергии (ЭМЭ) на основе машинно-вязаного полотна с пространственно-распределенными неоднородностями, заполненного раствором на основе воды и герметизированного полиэтиленом 1. Поглотитель обеспечивает ослабление электромагнитной энергии не менее 15 дБ в диапазоне частот 1 115 ГГц. Недостатком этой конструкции является относительно невысокое значение ослабления ЭМЭ, которое уменьшается при повреждении герметизирующего слоя и снижения количества жидкости. Известно маскировочное покрытие с изменяемым объемом 2, содержащее полотнища с защитной окраской и элементы соединения полотнищ по их кромкам. Каждое полотнище выполнено из радиопрозрачного материала и содержит, по крайней мере, одну герметичную полость, заполненную водовоздушной пеной, исходный раствор которой содержит 1-5 мас.поверхностно-активного вещества и воду - остальное до 100 мас. ,при этом каждая полость простегана и оснащена хотя бы двумя клапанами наполнения и откачивания. Недостатком данного покрытия является существенное снижение маскирующей способности при нарушении герметичности полости, содержащей пену, вследствие испарения воды. Наиболее близким к предлагаемой полезной модели является устройство для поглощения электромагнитной энергии (ЭМЭ) излучения 3, содержащее основу с геометрически неоднородной поверхностью, выполненную из волокнистого материала с капиллярнопористой структурой, заполненную жидкостным наполнителем и ограниченную герметизирующим слоем, содержащее гранулированный влагопоглотитель, равномерно распределенный по объему основы, для увеличения срока службы поглотителя при нарушении герметизирующего слоя и увеличения общей эффективности экранирования конструкции. Поглотитель обеспечивает коэффициент отражения не выше - 10 дБ в диапазоне частот 1115 ГГц при ослаблении электромагнитной энергии не менее 20 дБ. Недостатком данной конструкции является относительно большой вес вследствие высокого содержания жидкости в материале основы. Задачей данной полезной модели является уменьшение массы устройства и увеличение временной стабильности экранирующих характеристик поглотителя электромагнитного излучения, содержащего жидкость, при нарушении герметизации. Указанная задача решается тем, что устройство содержит жесткий или гибкий герметичный чехол, заполненный вспененным водным раствором с концентрацией растворенного вещества не более 50 , в состав пены введен порошкообразный влагопоглотитель,равномерно распределенный по ее объему. Чехол поглотителя изготавливается из любого герметичного материала (полиэтилен,пластмассы, оргстекло и пр.), существенно замедляющего испарение жидкости. Чехол может быть жестким или гибким в зависимости от условий эксплуатации устройства. Водный раствор, включающий соли металлов или органические соединения, в состав которого вводятся поверхностно-активные вещества для пенообразования, смешивается с мелкодисперсным влагопоглотителем, который равномерно распределяется в объеме жидкости. Затем любым из известных способов производят диспергирование воздуха в жидкой среде, приводящее к формированию пены. Полученной пеной заполняется чехол и вводное отверстие герметизируется. В качестве пенообразователей могут применяться различные поверхностно-активные вещества, например мыла и мылоподобные поверхностно-активные вещества. На фиг. 1 представлен фрагмент структуры поглотителя ЭМЭ излучения. 2 47052008.10.30 Поглотитель электромагнитной энергии излучения (фиг. 1) содержит герметичный чехол 1, вспененный водный раствор с концентрацией растворенного вещества не более 502 и порошкообразный влагопоглотитель 3. Принцип действия поглотителя основан на следующем. Энергия электромагнитного излучения, падающего на поглотитель, рассеивается на многочисленных границах раздела воздух-жидкость, частично переотражаясь от тонких прослоек жидкости, частично поглощаясь водным раствором. Общий объем сформированной дисперсионной системы существенно превосходит объем жидкости, находящейся в прослойках при той же массе материала. В результате обеспечивается ослабление электромагнитного излучения при небольшой массе поглотителя. Эффективность подавления ЭМЭ излучения зависит от концентрации жидкости в объеме поглотителя. Введение в состав вспененного материала влагопоглотителя позволяет стабилизировать экранирующие свойства за счет связывания молекул воды частицами сорбента, что замедляет испарение жидкости при нарушении герметизирующего слоя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
