Гидроклапан предохранительный непрямого действия

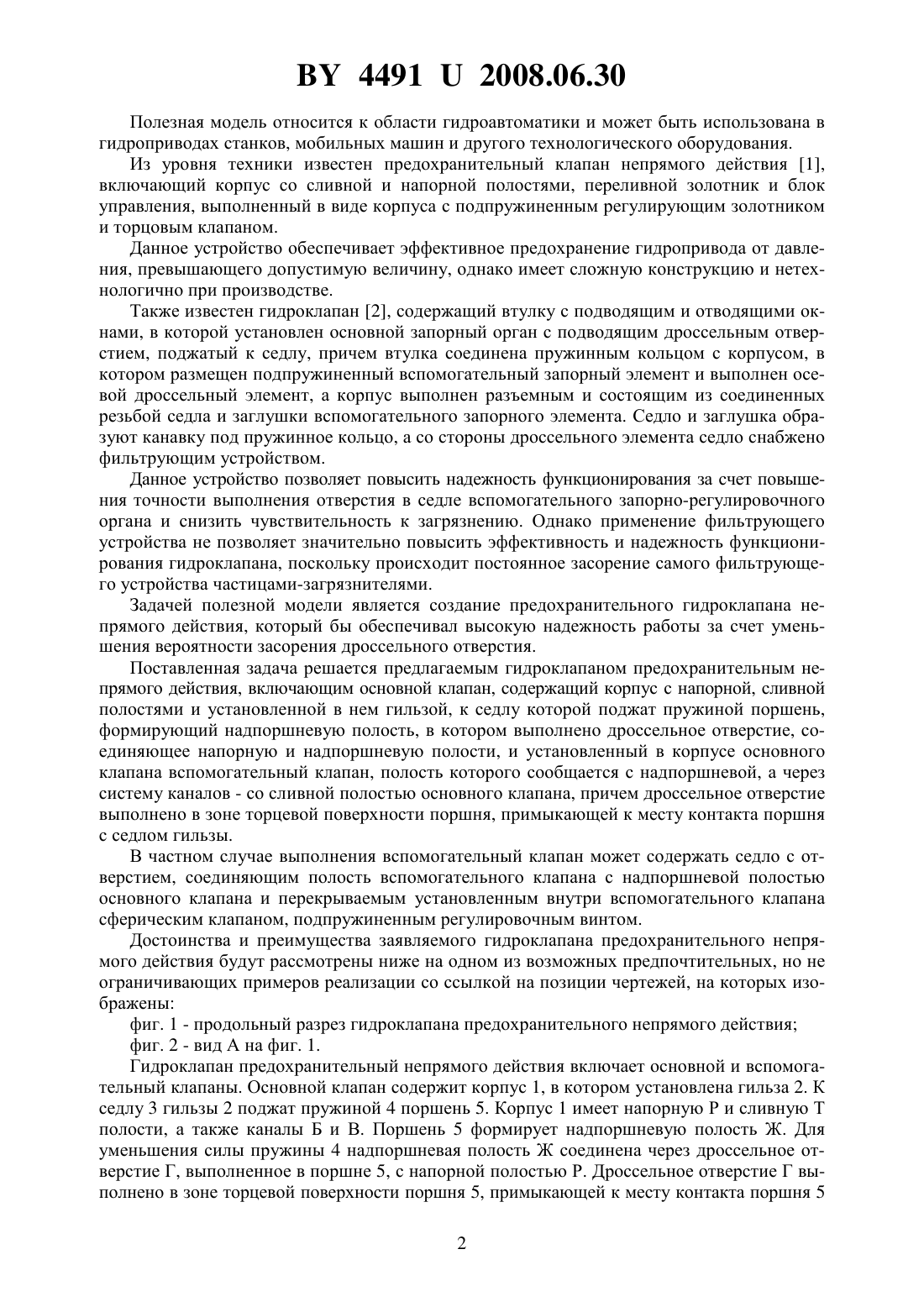

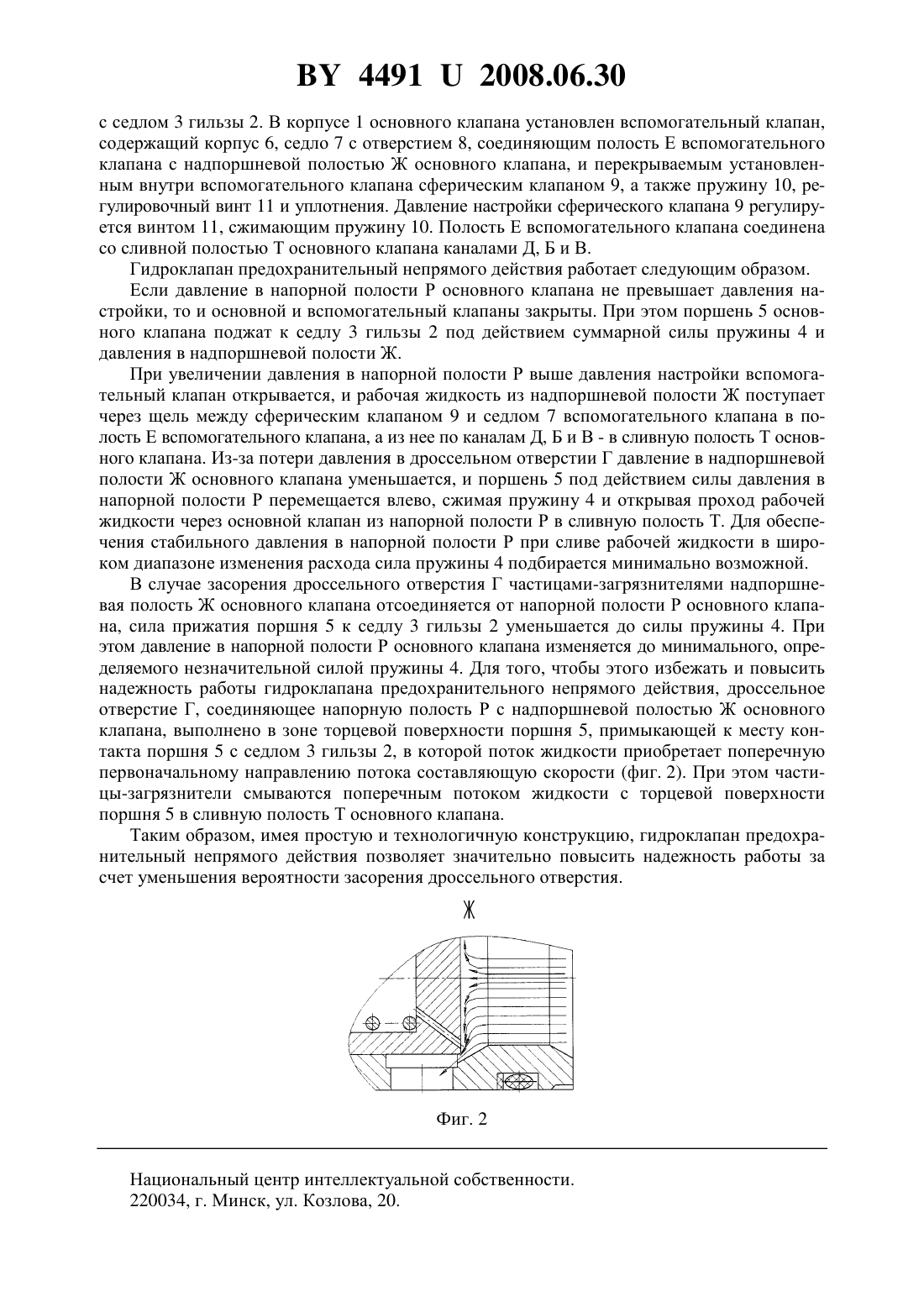

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИДРОКЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ НЕПРЯМОГО ДЕЙСТВИЯ(71) Заявитель Закрытое акционерное общество ЭЛГА(72) Авторы Янченко Владимир Иванович Соболевский Александр Иванович(73) Патентообладатель Закрытое акционерное общество ЭЛГА(57) 1. Гидроклапан предохранительный непрямого действия, включающий основной клапан, содержащий корпус с напорной, сливной полостями и установленной в нем гильзой,к седлу которой поджат пружиной поршень, формирующий надпоршневую полость, в котором выполнено дроссельное отверстие, соединяющее напорную и надпоршневую полости, и установленный в корпусе основного клапана вспомогательный клапан, полость которого сообщается с надпоршневой, а через систему каналов - со сливной полостью основного клапана, отличающийся тем, что дроссельное отверстие выполнено в зоне торцевой поверхности поршня, примыкающей к месту контакта поршня с седлом гильзы. 2. Гидроклапан по п. 1, отличающийся тем, что вспомогательный клапан содержит седло с отверстием, соединяющим полость вспомогательного клапана с надпоршневой полостью основного клапана и перекрываемым установленным внутри вспомогательного клапана сферическим клапаном, подпружиненным регулировочным винтом. 44912008.06.30 Полезная модель относится к области гидроавтоматики и может быть использована в гидроприводах станков, мобильных машин и другого технологического оборудования. Из уровня техники известен предохранительный клапан непрямого действия 1,включающий корпус со сливной и напорной полостями, переливной золотник и блок управления, выполненный в виде корпуса с подпружиненным регулирующим золотником и торцовым клапаном. Данное устройство обеспечивает эффективное предохранение гидропривода от давления, превышающего допустимую величину, однако имеет сложную конструкцию и нетехнологично при производстве. Также известен гидроклапан 2, содержащий втулку с подводящим и отводящими окнами, в которой установлен основной запорный орган с подводящим дроссельным отверстием, поджатый к седлу, причем втулка соединена пружинным кольцом с корпусом, в котором размещен подпружиненный вспомогательный запорный элемент и выполнен осевой дроссельный элемент, а корпус выполнен разъемным и состоящим из соединенных резьбой седла и заглушки вспомогательного запорного элемента. Седло и заглушка образуют канавку под пружинное кольцо, а со стороны дроссельного элемента седло снабжено фильтрующим устройством. Данное устройство позволяет повысить надежность функционирования за счет повышения точности выполнения отверстия в седле вспомогательного запорно-регулировочного органа и снизить чувствительность к загрязнению. Однако применение фильтрующего устройства не позволяет значительно повысить эффективность и надежность функционирования гидроклапана, поскольку происходит постоянное засорение самого фильтрующего устройства частицами-загрязнителями. Задачей полезной модели является создание предохранительного гидроклапана непрямого действия, который бы обеспечивал высокую надежность работы за счет уменьшения вероятности засорения дроссельного отверстия. Поставленная задача решается предлагаемым гидроклапаном предохранительным непрямого действия, включающим основной клапан, содержащий корпус с напорной, сливной полостями и установленной в нем гильзой, к седлу которой поджат пружиной поршень,формирующий надпоршневую полость, в котором выполнено дроссельное отверстие, соединяющее напорную и надпоршневую полости, и установленный в корпусе основного клапана вспомогательный клапан, полость которого сообщается с надпоршневой, а через систему каналов - со сливной полостью основного клапана, причем дроссельное отверстие выполнено в зоне торцевой поверхности поршня, примыкающей к месту контакта поршня с седлом гильзы. В частном случае выполнения вспомогательный клапан может содержать седло с отверстием, соединяющим полость вспомогательного клапана с надпоршневой полостью основного клапана и перекрываемым установленным внутри вспомогательного клапана сферическим клапаном, подпружиненным регулировочным винтом. Достоинства и преимущества заявляемого гидроклапана предохранительного непрямого действия будут рассмотрены ниже на одном из возможных предпочтительных, но не ограничивающих примеров реализации со ссылкой на позиции чертежей, на которых изображены фиг. 1 - продольный разрез гидроклапана предохранительного непрямого действия фиг. 2 - вид А на фиг. 1. Гидроклапан предохранительный непрямого действия включает основной и вспомогательный клапаны. Основной клапан содержит корпус 1, в котором установлена гильза 2. К седлу 3 гильзы 2 поджат пружиной 4 поршень 5. Корпус 1 имеет напорную Р и сливную Т полости, а также каналы Б и В. Поршень 5 формирует надпоршневую полость Ж. Для уменьшения силы пружины 4 надпоршневая полость Ж соединена через дроссельное отверстие Г, выполненное в поршне 5, с напорной полостью Р. Дроссельное отверстие Г выполнено в зоне торцевой поверхности поршня 5, примыкающей к месту контакта поршня 5 2 44912008.06.30 с седлом 3 гильзы 2. В корпусе 1 основного клапана установлен вспомогательный клапан,содержащий корпус 6, седло 7 с отверстием 8, соединяющим полость Е вспомогательного клапана с надпоршневой полостью Ж основного клапана, и перекрываемым установленным внутри вспомогательного клапана сферическим клапаном 9, а также пружину 10, регулировочный винт 11 и уплотнения. Давление настройки сферического клапана 9 регулируется винтом 11, сжимающим пружину 10. Полость Е вспомогательного клапана соединена со сливной полостью Т основного клапана каналами Д, Б и В. Гидроклапан предохранительный непрямого действия работает следующим образом. Если давление в напорной полости Р основного клапана не превышает давления настройки, то и основной и вспомогательный клапаны закрыты. При этом поршень 5 основного клапана поджат к седлу 3 гильзы 2 под действием суммарной силы пружины 4 и давления в надпоршневой полости Ж. При увеличении давления в напорной полости Р выше давления настройки вспомогательный клапан открывается, и рабочая жидкость из надпоршневой полости Ж поступает через щель между сферическим клапаном 9 и седлом 7 вспомогательного клапана в полость Е вспомогательного клапана, а из нее по каналам Д, Б и В - в сливную полость Т основного клапана. Из-за потери давления в дроссельном отверстии Г давление в надпоршневой полости Ж основного клапана уменьшается, и поршень 5 под действием силы давления в напорной полости Р перемещается влево, сжимая пружину 4 и открывая проход рабочей жидкости через основной клапан из напорной полости Р в сливную полость Т. Для обеспечения стабильного давления в напорной полости Р при сливе рабочей жидкости в широком диапазоне изменения расхода сила пружины 4 подбирается минимально возможной. В случае засорения дроссельного отверстия Г частицами-загрязнителями надпоршневая полость Ж основного клапана отсоединяется от напорной полости Р основного клапана, сила прижатия поршня 5 к седлу 3 гильзы 2 уменьшается до силы пружины 4. При этом давление в напорной полости Р основного клапана изменяется до минимального, определяемого незначительной силой пружины 4. Для того, чтобы этого избежать и повысить надежность работы гидроклапана предохранительного непрямого действия, дроссельное отверстие Г, соединяющее напорную полость Р с надпоршневой полостью Ж основного клапана, выполнено в зоне торцевой поверхности поршня 5, примыкающей к месту контакта поршня 5 с седлом 3 гильзы 2, в которой поток жидкости приобретает поперечную первоначальному направлению потока составляющую скорости (фиг. 2). При этом частицы-загрязнители смываются поперечным потоком жидкости с торцевой поверхности поршня 5 в сливную полость Т основного клапана. Таким образом, имея простую и технологичную конструкцию, гидроклапан предохранительный непрямого действия позволяет значительно повысить надежность работы за счет уменьшения вероятности засорения дроссельного отверстия. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
