Фреза к планировщику-рыхлителю откосов каналов

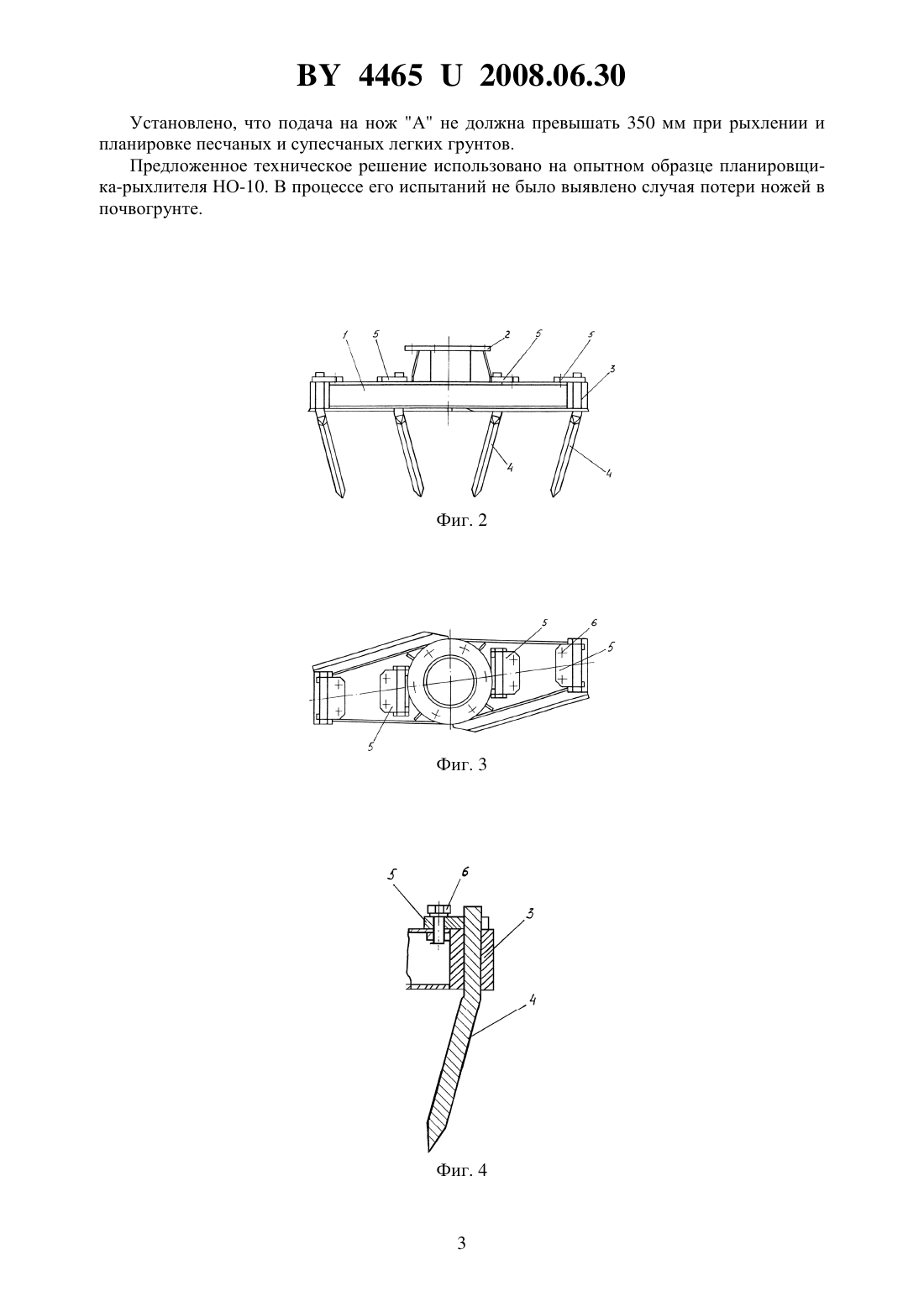

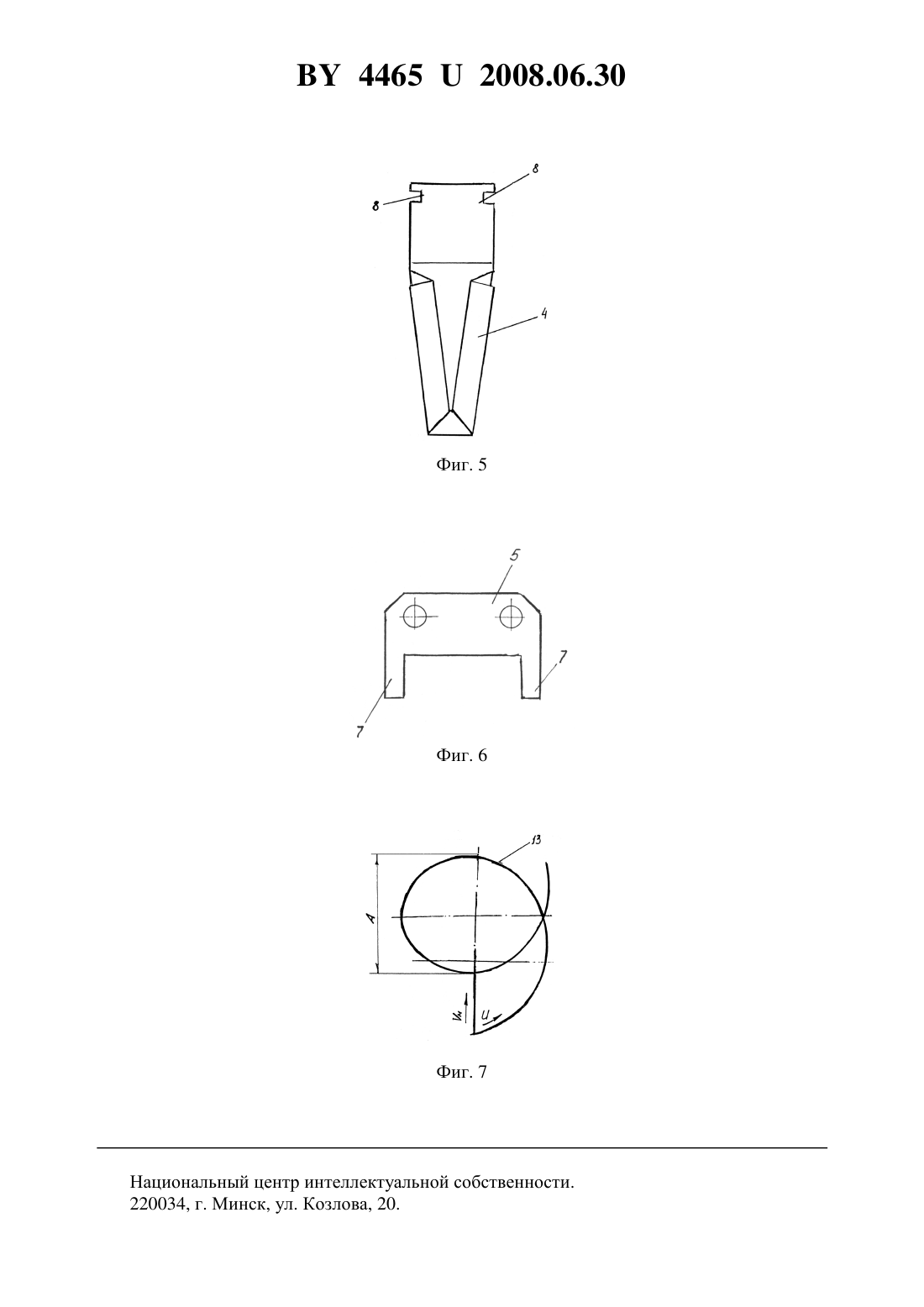

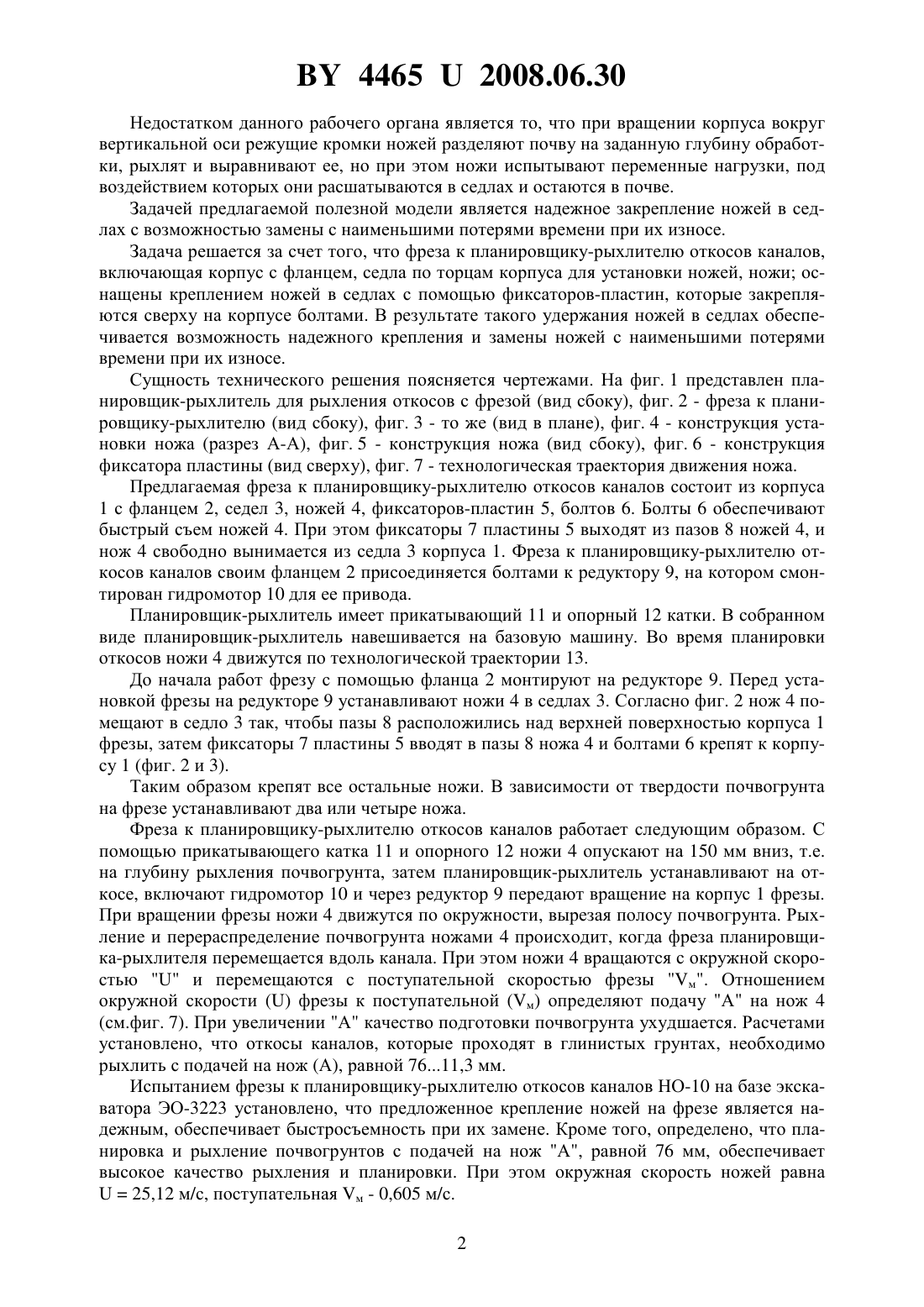

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич(73) Патентообладатель Научное дочернее унитарное предприятие Институт мелиорации(57) Фреза к планировщику-рыхлителю откосов каналов, включающая корпус с фланцем,седла по торцам корпуса для установки ножей, ножи, отличающаяся тем, что ножи в седлах крепятся с помощью фиксаторов-пластин, которые закреплены сверху на корпусе болтами. Фиг. 1 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и предназначено для рыхления, выравнивания и прикатывания осушенных минеральных и торфяных почв на откосах каналов водопроводящей и регулирующей сети под залужение. Оно может быть использовано для обработки почвы при пересеве незасеянных участков и на площадках с изреженным травостоем на укрепленных многолетними травами откосах. Наиболее близким по технологии применения и устройству является рабочий орган для разбросного посева 1(фиг. 2 и 3), включающий корпус с фланцами, седла по торцам корпуса для установки ножей, ножи. 44652008.06.30 Недостатком данного рабочего органа является то, что при вращении корпуса вокруг вертикальной оси режущие кромки ножей разделяют почву на заданную глубину обработки, рыхлят и выравнивают ее, но при этом ножи испытывают переменные нагрузки, под воздействием которых они расшатываются в седлах и остаются в почве. Задачей предлагаемой полезной модели является надежное закрепление ножей в седлах с возможностью замены с наименьшими потерями времени при их износе. Задача решается за счет того, что фреза к планировщику-рыхлителю откосов каналов,включающая корпус с фланцем, седла по торцам корпуса для установки ножей, ножи оснащены креплением ножей в седлах с помощью фиксаторов-пластин, которые закрепляются сверху на корпусе болтами. В результате такого удержания ножей в седлах обеспечивается возможность надежного крепления и замены ножей с наименьшими потерями времени при их износе. Сущность технического решения поясняется чертежами. На фиг. 1 представлен планировщик-рыхлитель для рыхления откосов с фрезой (вид сбоку), фиг. 2 - фреза к планировщику-рыхлителю (вид сбоку), фиг. 3 - то же (вид в плане), фиг. 4 - конструкция установки ножа (разрез А-А), фиг. 5 - конструкция ножа (вид сбоку), фиг. 6 - конструкция фиксатора пластины (вид сверху), фиг. 7 - технологическая траектория движения ножа. Предлагаемая фреза к планировщику-рыхлителю откосов каналов состоит из корпуса 1 с фланцем 2, седел 3, ножей 4, фиксаторов-пластин 5, болтов 6. Болты 6 обеспечивают быстрый съем ножей 4. При этом фиксаторы 7 пластины 5 выходят из пазов 8 ножей 4, и нож 4 свободно вынимается из седла 3 корпуса 1. Фреза к планировщику-рыхлителю откосов каналов своим фланцем 2 присоединяется болтами к редуктору 9, на котором смонтирован гидромотор 10 для ее привода. Планировщик-рыхлитель имеет прикатывающий 11 и опорный 12 катки. В собранном виде планировщик-рыхлитель навешивается на базовую машину. Во время планировки откосов ножи 4 движутся по технологической траектории 13. До начала работ фрезу с помощью фланца 2 монтируют на редукторе 9. Перед установкой фрезы на редукторе 9 устанавливают ножи 4 в седлах 3. Согласно фиг. 2 нож 4 помещают в седло 3 так, чтобы пазы 8 расположились над верхней поверхностью корпуса 1 фрезы, затем фиксаторы 7 пластины 5 вводят в пазы 8 ножа 4 и болтами 6 крепят к корпусу 1 (фиг. 2 и 3). Таким образом крепят все остальные ножи. В зависимости от твердости почвогрунта на фрезе устанавливают два или четыре ножа. Фреза к планировщику-рыхлителю откосов каналов работает следующим образом. С помощью прикатывающего катка 11 и опорного 12 ножи 4 опускают на 150 мм вниз, т.е. на глубину рыхления почвогрунта, затем планировщик-рыхлитель устанавливают на откосе, включают гидромотор 10 и через редуктор 9 передают вращение на корпус 1 фрезы. При вращении фрезы ножи 4 движутся по окружности, вырезая полосу почвогрунта. Рыхление и перераспределение почвогрунта ножами 4 происходит, когда фреза планировщика-рыхлителя перемещается вдоль канала. При этом ножи 4 вращаются с окружной скоростьюи перемещаются с поступательной скоростью фрезы м. Отношением окружной скоростифрезы к поступательной (м) определяют подачу А на нож 4(см.фиг. 7). При увеличении А качество подготовки почвогрунта ухудшается. Расчетами установлено, что откосы каналов, которые проходят в глинистых грунтах, необходимо рыхлить с подачей на нож (А), равной 7611,3 мм. Испытанием фрезы к планировщику-рыхлителю откосов каналов НО-10 на базе экскаватора ЭО-3223 установлено, что предложенное крепление ножей на фрезе является надежным, обеспечивает быстросъемность при их замене. Кроме того, определено, что планировка и рыхление почвогрунтов с подачей на нож А, равной 76 мм, обеспечивает высокое качество рыхления и планировки. При этом окружная скорость ножей равна 25,12 м/с, поступательная м - 0,605 м/с. 2 44652008.06.30 Установлено, что подача на нож А не должна превышать 350 мм при рыхлении и планировке песчаных и супесчаных легких грунтов. Предложенное техническое решение использовано на опытном образце планировщика-рыхлителя НО-10. В процессе его испытаний не было выявлено случая потери ножей в почвогрунте. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
