Устройство для испытания на чувствительность к трению

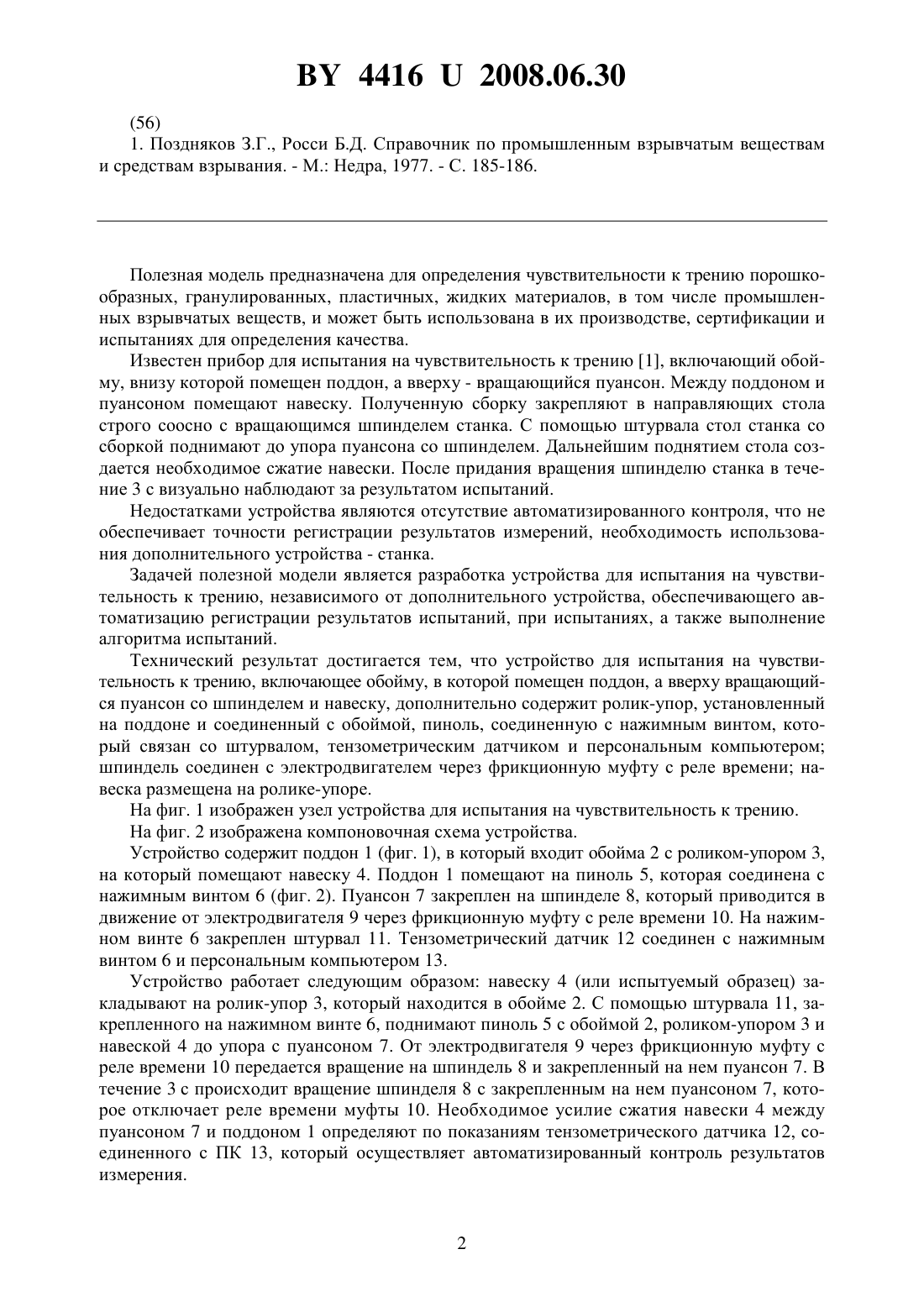

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА ЧУВСТВИТЕЛЬНОСТЬ К ТРЕНИЮ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Андреев Михаил Анатольевич Радченко Александр Адамович Саевич Леонтий Михайлович Гуцаленко Сергей Анатольевич Суворов Анатолий Николаевич Петин Евгений Петрович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Устройство для испытания на чувствительность к трению, включающее обойму, в которой помещен поддон, а вверху вращающийся пуансон со шпинделем и навеску, отличающееся тем, что дополнительно содержит ролик-упор, установленный на поддоне и соединенный с обоймой, пиноль, соединенную с нажимным винтом, который связан со штурвалом, тензометрическим датчиком и персональным компьютером шпиндель соединен с электродвигателем через фрикционную муфту с реле времени навеска размещена на ролике-упоре.(56) 1. Поздняков З.Г., Росси Б.Д. Справочник по промышленным взрывчатым веществам и средствам взрывания. - М. Недра, 1977. - С. 185-186. Полезная модель предназначена для определения чувствительности к трению порошкообразных, гранулированных, пластичных, жидких материалов, в том числе промышленных взрывчатых веществ, и может быть использована в их производстве, сертификации и испытаниях для определения качества. Известен прибор для испытания на чувствительность к трению 1, включающий обойму, внизу которой помещен поддон, а вверху - вращающийся пуансон. Между поддоном и пуансоном помещают навеску. Полученную сборку закрепляют в направляющих стола строго соосно с вращающимся шпинделем станка. С помощью штурвала стол станка со сборкой поднимают до упора пуансона со шпинделем. Дальнейшим поднятием стола создается необходимое сжатие навески. После придания вращения шпинделю станка в течение 3 с визуально наблюдают за результатом испытаний. Недостатками устройства являются отсутствие автоматизированного контроля, что не обеспечивает точности регистрации результатов измерений, необходимость использования дополнительного устройства - станка. Задачей полезной модели является разработка устройства для испытания на чувствительность к трению, независимого от дополнительного устройства, обеспечивающего автоматизацию регистрации результатов испытаний, при испытаниях, а также выполнение алгоритма испытаний. Технический результат достигается тем, что устройство для испытания на чувствительность к трению, включающее обойму, в которой помещен поддон, а вверху вращающийся пуансон со шпинделем и навеску, дополнительно содержит ролик-упор, установленный на поддоне и соединенный с обоймой, пиноль, соединенную с нажимным винтом, который связан со штурвалом, тензометрическим датчиком и персональным компьютером шпиндель соединен с электродвигателем через фрикционную муфту с реле времени навеска размещена на ролике-упоре. На фиг. 1 изображен узел устройства для испытания на чувствительность к трению. На фиг. 2 изображена компоновочная схема устройства. Устройство содержит поддон 1 (фиг. 1), в который входит обойма 2 с роликом-упором 3,на который помещают навеску 4. Поддон 1 помещают на пиноль 5, которая соединена с нажимным винтом 6 (фиг. 2). Пуансон 7 закреплен на шпинделе 8, который приводится в движение от электродвигателя 9 через фрикционную муфту с реле времени 10. На нажимном винте 6 закреплен штурвал 11. Тензометрический датчик 12 соединен с нажимным винтом 6 и персональным компьютером 13. Устройство работает следующим образом навеску 4 (или испытуемый образец) закладывают на ролик-упор 3, который находится в обойме 2. С помощью штурвала 11, закрепленного на нажимном винте 6, поднимают пиноль 5 с обоймой 2, роликом-упором 3 и навеской 4 до упора с пуансоном 7. От электродвигателя 9 через фрикционную муфту с реле времени 10 передается вращение на шпиндель 8 и закрепленный на нем пуансон 7. В течение 3 с происходит вращение шпинделя 8 с закрепленным на нем пуансоном 7, которое отключает реле времени муфты 10. Необходимое усилие сжатия навески 4 между пуансоном 7 и поддоном 1 определяют по показаниям тензометрического датчика 12, соединенного с ПК 13, который осуществляет автоматизированный контроль результатов измерения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
