Устройство для устранения течи трубопроводов

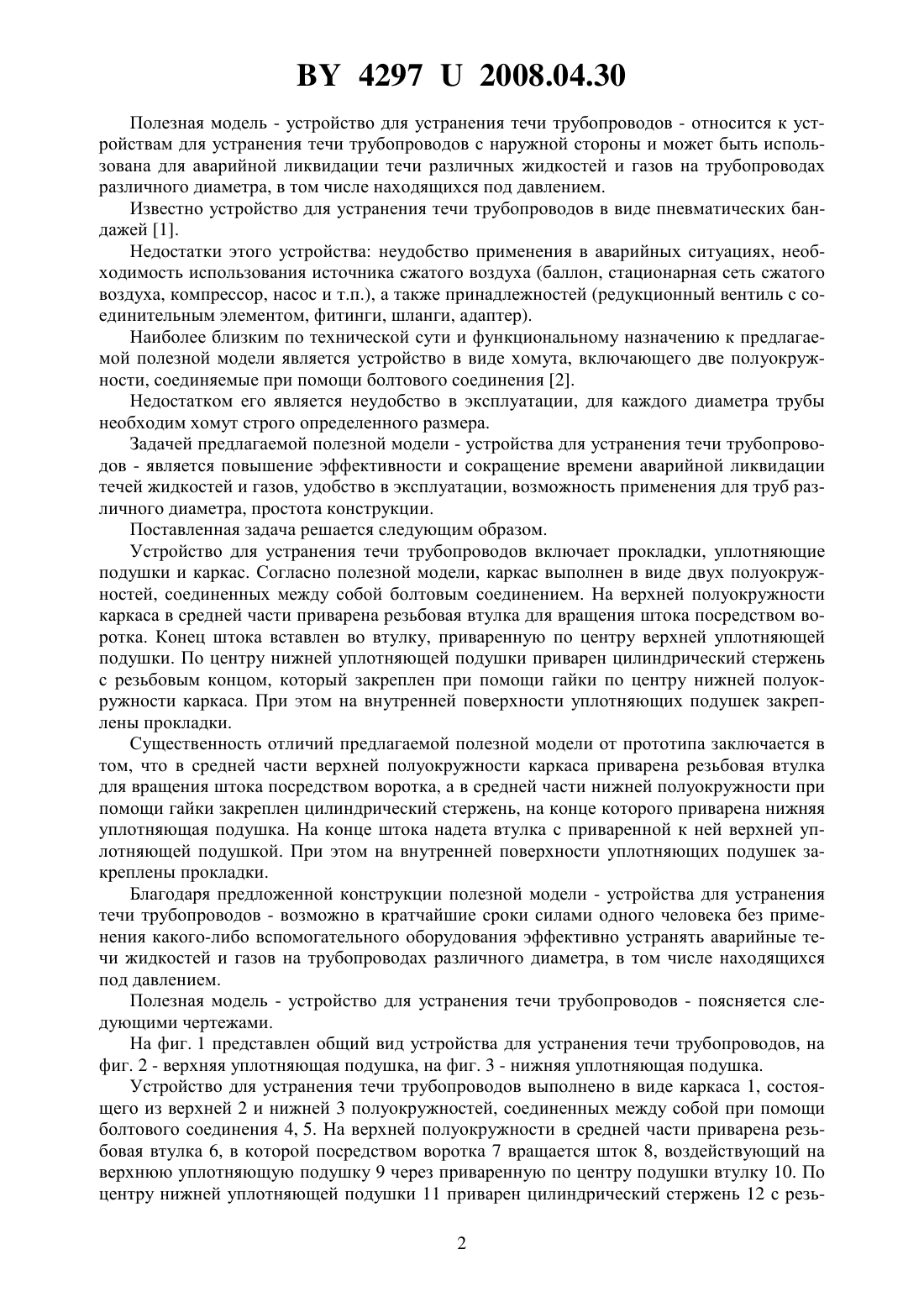

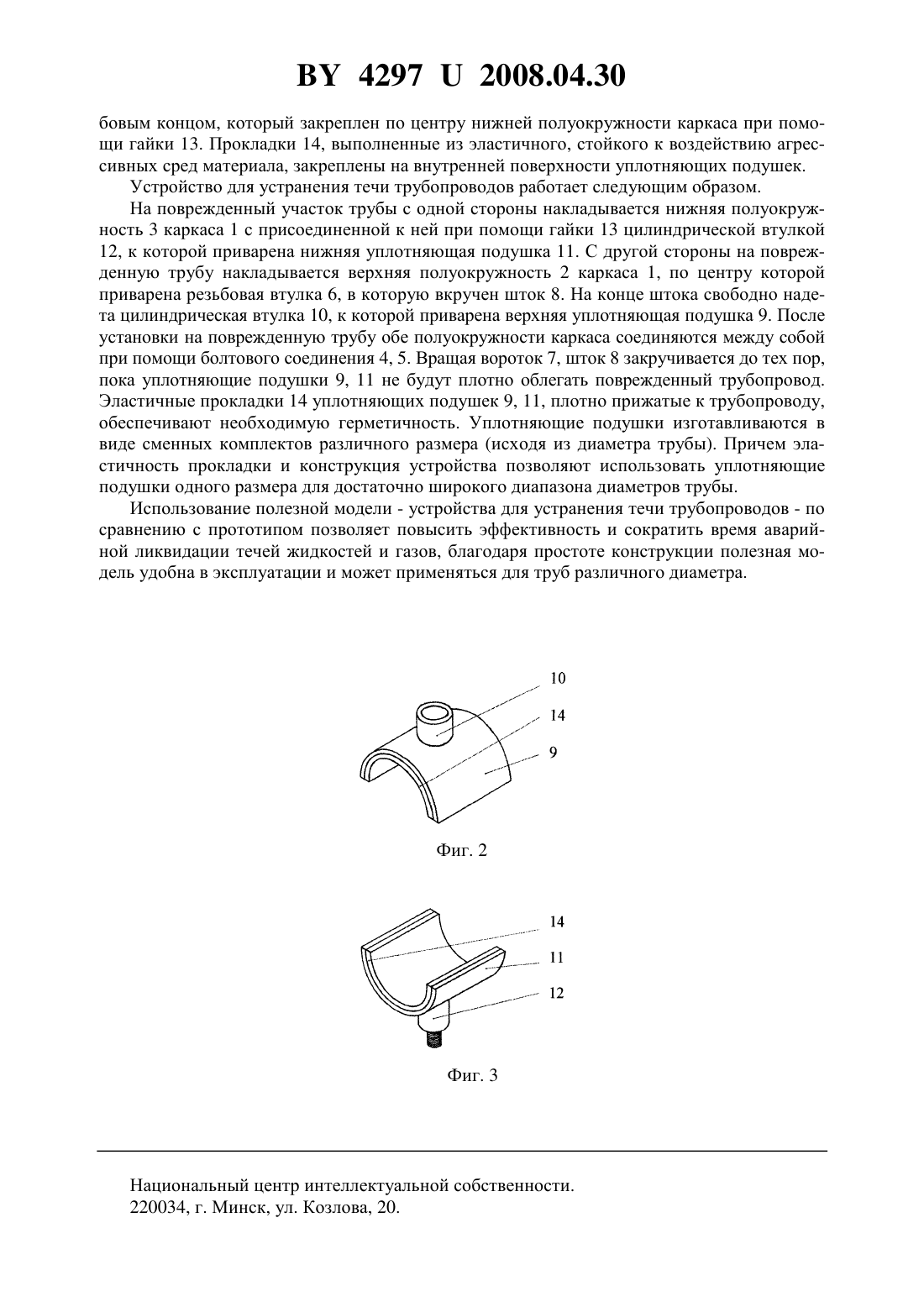

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УСТРАНЕНИЯ ТЕЧИ ТРУБОПРОВОДОВ(71) Заявитель Учреждение Гродненское областное управление МЧС Республики Беларусь(72) Авторы Лапич Геннадий Брониславович Шатунов Сергей Борисович Сташевский Евгений Вячеславович(73) Патентообладатель Учреждение Гродненское областное управление МЧС Республики Беларусь(57) Устройство для устранения течи трубопроводов, включающее прокладки, уплотняющие подушки и каркас, выполненный в виде двух полуокружностей, соединенных между собой болтовым соединением, отличающееся тем, что на верхней полуокружности каркаса в средней части приварена резьбовая втулка для вращения штока, конец которого вставлен во втулку, приваренную по центру верхней уплотняющей подушки, а по центру нижней уплотняющей подушки приварен цилиндрический стержень с резьбовым концом,который установлен при помощи гайки по центру нижней полуокружности, при этом на внутренней поверхности уплотняющих подушек закреплены прокладки. 42972008.04.30 Полезная модель - устройство для устранения течи трубопроводов - относится к устройствам для устранения течи трубопроводов с наружной стороны и может быть использована для аварийной ликвидации течи различных жидкостей и газов на трубопроводах различного диаметра, в том числе находящихся под давлением. Известно устройство для устранения течи трубопроводов в виде пневматических бандажей 1. Недостатки этого устройства неудобство применения в аварийных ситуациях, необходимость использования источника сжатого воздуха (баллон, стационарная сеть сжатого воздуха, компрессор, насос и т.п.), а также принадлежностей (редукционный вентиль с соединительным элементом, фитинги, шланги, адаптер). Наиболее близким по технической сути и функциональному назначению к предлагаемой полезной модели является устройство в виде хомута, включающего две полуокружности, соединяемые при помощи болтового соединения 2. Недостатком его является неудобство в эксплуатации, для каждого диаметра трубы необходим хомут строго определенного размера. Задачей предлагаемой полезной модели - устройства для устранения течи трубопроводов - является повышение эффективности и сокращение времени аварийной ликвидации течей жидкостей и газов, удобство в эксплуатации, возможность применения для труб различного диаметра, простота конструкции. Поставленная задача решается следующим образом. Устройство для устранения течи трубопроводов включает прокладки, уплотняющие подушки и каркас. Согласно полезной модели, каркас выполнен в виде двух полуокружностей, соединенных между собой болтовым соединением. На верхней полуокружности каркаса в средней части приварена резьбовая втулка для вращения штока посредством воротка. Конец штока вставлен во втулку, приваренную по центру верхней уплотняющей подушки. По центру нижней уплотняющей подушки приварен цилиндрический стержень с резьбовым концом, который закреплен при помощи гайки по центру нижней полуокружности каркаса. При этом на внутренней поверхности уплотняющих подушек закреплены прокладки. Существенность отличий предлагаемой полезной модели от прототипа заключается в том, что в средней части верхней полуокружности каркаса приварена резьбовая втулка для вращения штока посредством воротка, а в средней части нижней полуокружности при помощи гайки закреплен цилиндрический стержень, на конце которого приварена нижняя уплотняющая подушка. На конце штока надета втулка с приваренной к ней верхней уплотняющей подушкой. При этом на внутренней поверхности уплотняющих подушек закреплены прокладки. Благодаря предложенной конструкции полезной модели - устройства для устранения течи трубопроводов - возможно в кратчайшие сроки силами одного человека без применения какого-либо вспомогательного оборудования эффективно устранять аварийные течи жидкостей и газов на трубопроводах различного диаметра, в том числе находящихся под давлением. Полезная модель - устройство для устранения течи трубопроводов - поясняется следующими чертежами. На фиг. 1 представлен общий вид устройства для устранения течи трубопроводов, на фиг. 2 - верхняя уплотняющая подушка, на фиг. 3 - нижняя уплотняющая подушка. Устройство для устранения течи трубопроводов выполнено в виде каркаса 1, состоящего из верхней 2 и нижней 3 полуокружностей, соединенных между собой при помощи болтового соединения 4, 5. На верхней полуокружности в средней части приварена резьбовая втулка 6, в которой посредством воротка 7 вращается шток 8, воздействующий на верхнюю уплотняющую подушку 9 через приваренную по центру подушки втулку 10. По центру нижней уплотняющей подушки 11 приварен цилиндрический стержень 12 с резь 2 42972008.04.30 бовым концом, который закреплен по центру нижней полуокружности каркаса при помощи гайки 13. Прокладки 14, выполненные из эластичного, стойкого к воздействию агрессивных сред материала, закреплены на внутренней поверхности уплотняющих подушек. Устройство для устранения течи трубопроводов работает следующим образом. На поврежденный участок трубы с одной стороны накладывается нижняя полуокружность 3 каркаса 1 с присоединенной к ней при помощи гайки 13 цилиндрической втулкой 12, к которой приварена нижняя уплотняющая подушка 11. С другой стороны на поврежденную трубу накладывается верхняя полуокружность 2 каркаса 1, по центру которой приварена резьбовая втулка 6, в которую вкручен шток 8. На конце штока свободно надета цилиндрическая втулка 10, к которой приварена верхняя уплотняющая подушка 9. После установки на поврежденную трубу обе полуокружности каркаса соединяются между собой при помощи болтового соединения 4, 5. Вращая вороток 7, шток 8 закручивается до тех пор,пока уплотняющие подушки 9, 11 не будут плотно облегать поврежденный трубопровод. Эластичные прокладки 14 уплотняющих подушек 9, 11, плотно прижатые к трубопроводу,обеспечивают необходимую герметичность. Уплотняющие подушки изготавливаются в виде сменных комплектов различного размера (исходя из диаметра трубы). Причем эластичность прокладки и конструкция устройства позволяют использовать уплотняющие подушки одного размера для достаточно широкого диапазона диаметров трубы. Использование полезной модели - устройства для устранения течи трубопроводов - по сравнению с прототипом позволяет повысить эффективность и сократить время аварийной ликвидации течей жидкостей и газов, благодаря простоте конструкции полезная модель удобна в эксплуатации и может применяться для труб различного диаметра. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
