Штифтовой зуб

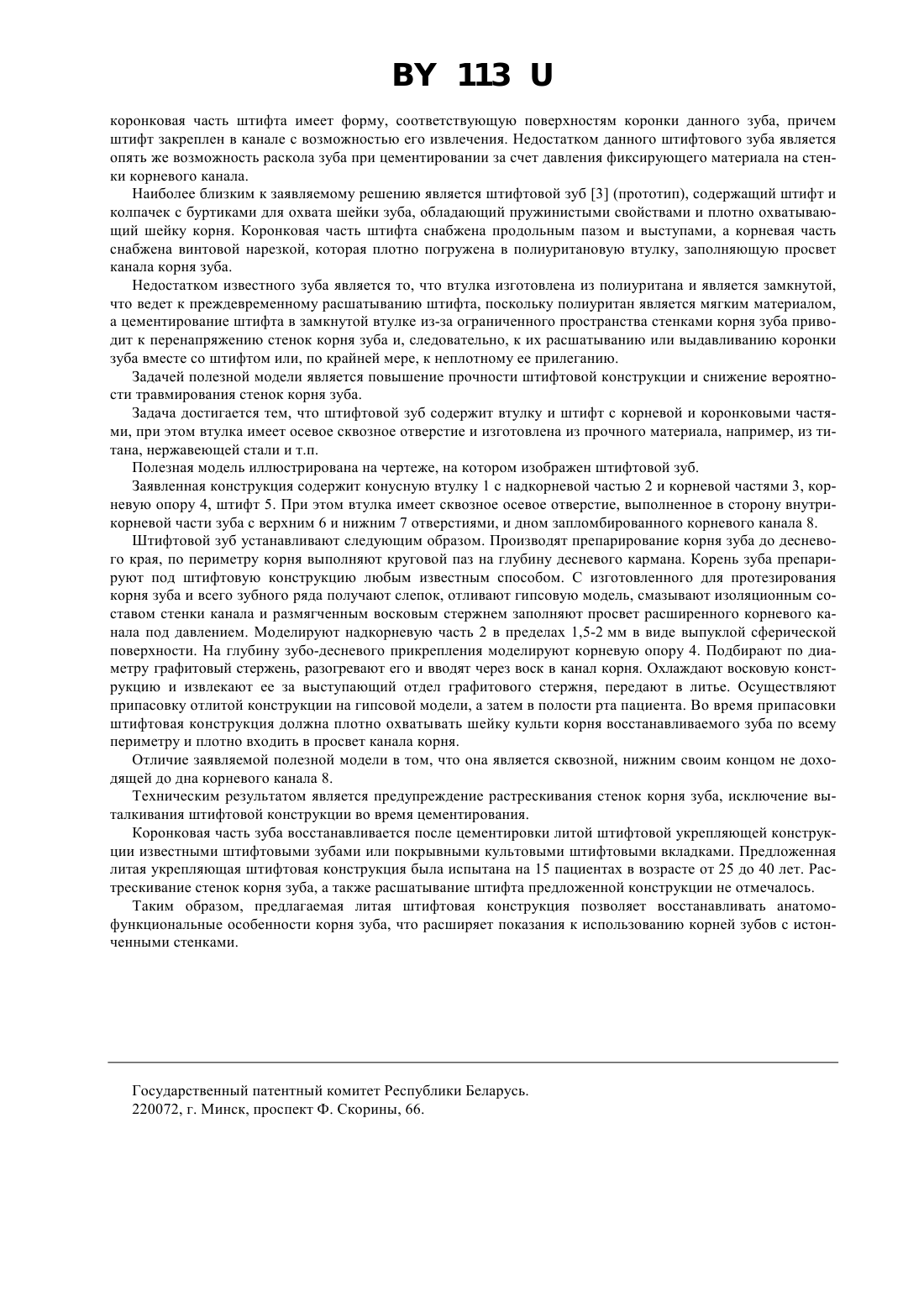

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Рубникович Сергей Петрович(57) Штифтовой зуб, содержащий втулку и штифт с корневой и коронковыми частями, отличающийся тем,что втулка имеет сквозное осевое отверстие и изготовлена из прочного материала, например из титана, нержавеющей стали и т.д. Полезная модель относится к медицине, в частности к ортопедической стоматологии, и может быть использована при протезировании зубов. Известен штифтовой зуб и способ изготовления штифтового зуба 1. Штифтовой зуб, изготовленный по данному способу, содержит коронковую часть штифта, выполненную из пластмассы и монолитно соединенную через отверстие в металлическом колпачке. Штифтовый зуб фиксируется на корне зуба при помощи цемента, при этом края колпачка располагаются по периметру в десневом кармане, а пластмассовый штифт повторяет форму и заполняет полностью коронковую полость. Недостатком известного штифтового зуба является возможность возникновения трещин в стенках корня зуба при протезировании полных дефектов коронок зубов с истонченными стенками корней. Известен штифтовой зуб 2. Он содержит штифт, состоящий из капповой и коронковой частей, при этом 113 коронковая часть штифта имеет форму, соответствующую поверхностям коронки данного зуба, причем штифт закреплен в канале с возможностью его извлечения. Недостатком данного штифтового зуба является опять же возможность раскола зуба при цементировании за счет давления фиксирующего материала на стенки корневого канала. Наиболее близким к заявляемому решению является штифтовой зуб 3 (прототип), содержащий штифт и колпачек с буртиками для охвата шейки зуба, обладающий пружинистыми свойствами и плотно охватывающий шейку корня. Коронковая часть штифта снабжена продольным пазом и выступами, а корневая часть снабжена винтовой нарезкой, которая плотно погружена в полиуритановую втулку, заполняющую просвет канала корня зуба. Недостатком известного зуба является то, что втулка изготовлена из полиуритана и является замкнутой,что ведет к преждевременному расшатыванию штифта, поскольку полиуритан является мягким материалом,а цементирование штифта в замкнутой втулке из-за ограниченного пространства стенками корня зуба приводит к перенапряжению стенок корня зуба и, следовательно, к их расшатыванию или выдавливанию коронки зуба вместе со штифтом или, по крайней мере, к неплотному ее прилеганию. Задачей полезной модели является повышение прочности штифтовой конструкции и снижение вероятности травмирования стенок корня зуба. Задача достигается тем, что штифтовой зуб содержит втулку и штифт с корневой и коронковыми частями, при этом втулка имеет осевое сквозное отверстие и изготовлена из прочного материала, например, из титана, нержавеющей стали и т.п. Полезная модель иллюстрирована на чертеже, на котором изображен штифтовой зуб. Заявленная конструкция содержит конусную втулку 1 с надкорневой частью 2 и корневой частями 3, корневую опору 4, штифт 5. При этом втулка имеет сквозное осевое отверстие, выполненное в сторону внутрикорневой части зуба с верхним 6 и нижним 7 отверстиями, и дном запломбированного корневого канала 8. Штифтовой зуб устанавливают следующим образом. Производят препарирование корня зуба до десневого края, по периметру корня выполняют круговой паз на глубину десневого кармана. Корень зуба препарируют под штифтовую конструкцию любым известным способом. С изготовленного для протезирования корня зуба и всего зубного ряда получают слепок, отливают гипсовую модель, смазывают изоляционным составом стенки канала и размягченным восковым стержнем заполняют просвет расширенного корневого канала под давлением. Моделируют надкорневую часть 2 в пределах 1,5-2 мм в виде выпуклой сферической поверхности. На глубину зубо-десневого прикрепления моделируют корневую опору 4. Подбирают по диаметру графитовый стержень, разогревают его и вводят через воск в канал корня. Охлаждают восковую конструкцию и извлекают ее за выступающий отдел графитового стержня, передают в литье. Осуществляют припасовку отлитой конструкции на гипсовой модели, а затем в полости рта пациента. Во время припасовки штифтовая конструкция должна плотно охватывать шейку культи корня восстанавливаемого зуба по всему периметру и плотно входить в просвет канала корня. Отличие заявляемой полезной модели в том, что она является сквозной, нижним своим концом не доходящей до дна корневого канала 8. Техническим результатом является предупреждение растрескивания стенок корня зуба, исключение выталкивания штифтовой конструкции во время цементирования. Коронковая часть зуба восстанавливается после цементировки литой штифтовой укрепляющей конструкции известными штифтовыми зубами или покрывными культовыми штифтовыми вкладками. Предложенная литая укрепляющая штифтовая конструкция была испытана на 15 пациентах в возрасте от 25 до 40 лет. Растрескивание стенок корня зуба, а также расшатывание штифта предложенной конструкции не отмечалось. Таким образом, предлагаемая литая штифтовая конструкция позволяет восстанавливать анатомофункциональные особенности корня зуба, что расширяет показания к использованию корней зубов с истонченными стенками. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
