Самоцентрирующий токарный патрон

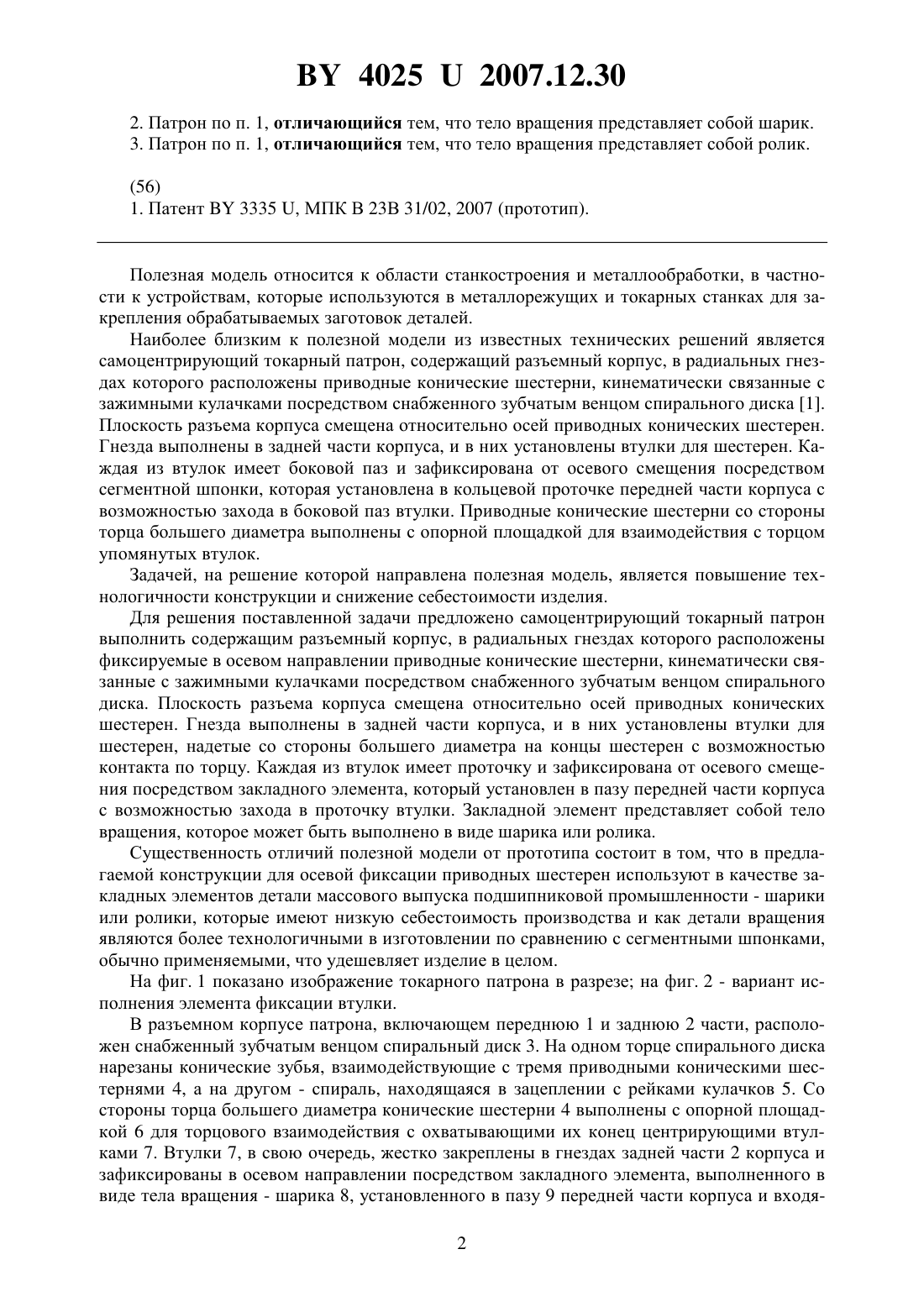

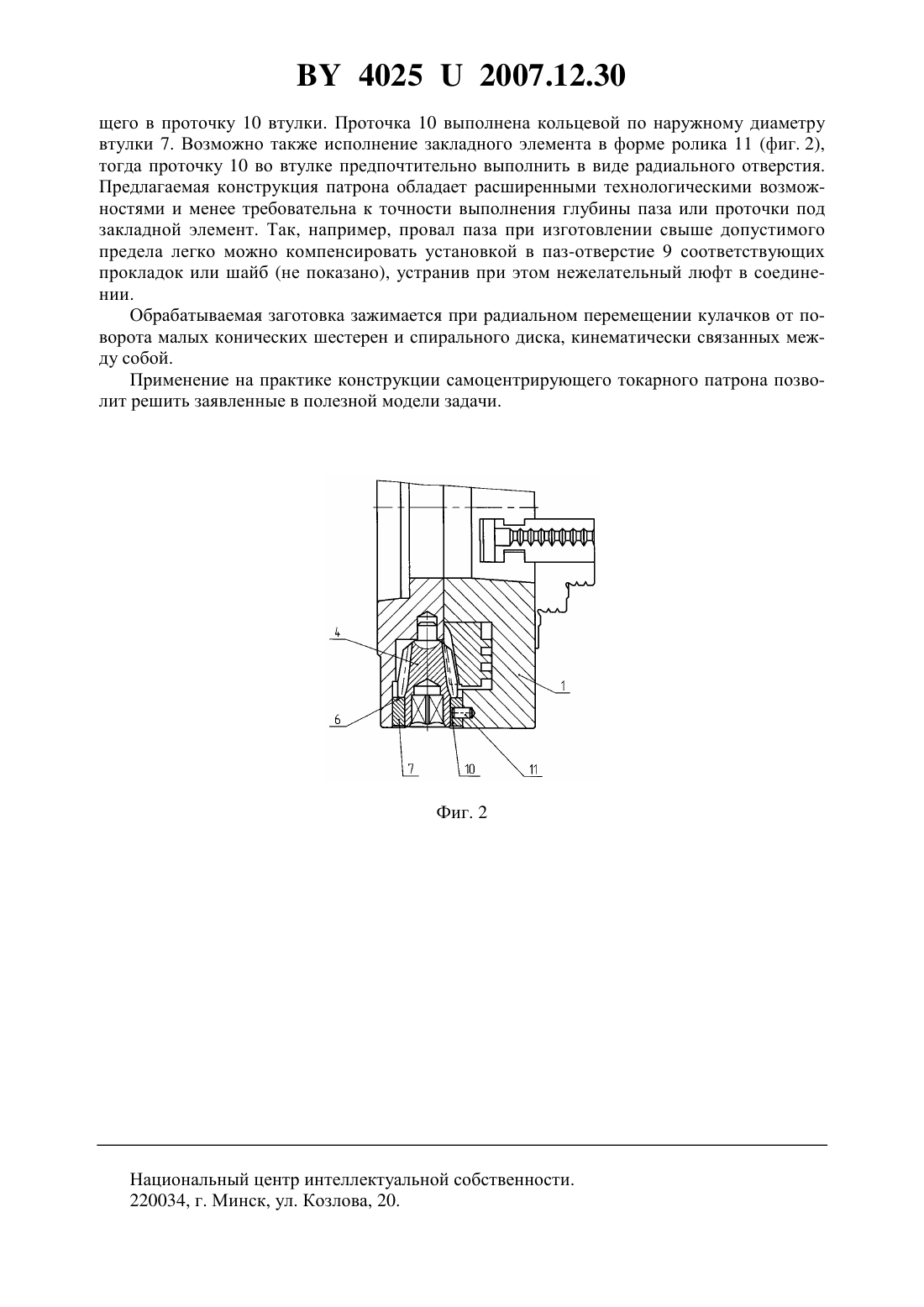

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Гродненский завод токарных патронов БелТАПАЗ(72) Авторы Шагойка Григорий Антонович Макарчиков Владимир Федорович Плехов Виктор Владимирович Бабко Лев Владимирович Цехан Владимир Николаевич(73) Патентообладатель Республиканское унитарное предприятие Гродненский завод токарных патронов БелТАПАЗ(57) 1. Самоцентрирующий токарный патрон, содержащий разъемный корпус, в радиальных гнездах которого расположены фиксируемые в осевом направлении приводные конические шестерни, кинематически связанные с зажимными кулачками посредством снабженного зубчатым венцом спирального диска, плоскость разъема корпуса смещена относительно осей приводных конических шестерен, гнезда выполнены в задней части корпуса, и в них установлены втулки, надетые на концы шестерен со стороны большего диаметра с возможностью контакта по торцу, каждая из втулок имеет проточку и зафиксирована от осевого смещения посредством закладного элемента, который установлен в пазу передней части корпуса с возможностью захода в проточку втулки, отличающийся тем, что закладной элемент выполнен в виде тела вращения. 40252007.12.30 2. Патрон по п. 1, отличающийся тем, что тело вращения представляет собой шарик. 3. Патрон по п. 1, отличающийся тем, что тело вращения представляет собой ролик.(56) 1. Патент 3335 , МПК В 23 В 31/02, 2007 (прототип). Полезная модель относится к области станкостроения и металлообработки, в частности к устройствам, которые используются в металлорежущих и токарных станках для закрепления обрабатываемых заготовок деталей. Наиболее близким к полезной модели из известных технических решений является самоцентрирующий токарный патрон, содержащий разъемный корпус, в радиальных гнездах которого расположены приводные конические шестерни, кинематически связанные с зажимными кулачками посредством снабженного зубчатым венцом спирального диска 1. Плоскость разъема корпуса смещена относительно осей приводных конических шестерен. Гнезда выполнены в задней части корпуса, и в них установлены втулки для шестерен. Каждая из втулок имеет боковой паз и зафиксирована от осевого смещения посредством сегментной шпонки, которая установлена в кольцевой проточке передней части корпуса с возможностью захода в боковой паз втулки. Приводные конические шестерни со стороны торца большего диаметра выполнены с опорной площадкой для взаимодействия с торцом упомянутых втулок. Задачей, на решение которой направлена полезная модель, является повышение технологичности конструкции и снижение себестоимости изделия. Для решения поставленной задачи предложено самоцентрирующий токарный патрон выполнить содержащим разъемный корпус, в радиальных гнездах которого расположены фиксируемые в осевом направлении приводные конические шестерни, кинематически связанные с зажимными кулачками посредством снабженного зубчатым венцом спирального диска. Плоскость разъема корпуса смещена относительно осей приводных конических шестерен. Гнезда выполнены в задней части корпуса, и в них установлены втулки для шестерен, надетые со стороны большего диаметра на концы шестерен с возможностью контакта по торцу. Каждая из втулок имеет проточку и зафиксирована от осевого смещения посредством закладного элемента, который установлен в пазу передней части корпуса с возможностью захода в проточку втулки. Закладной элемент представляет собой тело вращения, которое может быть выполнено в виде шарика или ролика. Существенность отличий полезной модели от прототипа состоит в том, что в предлагаемой конструкции для осевой фиксации приводных шестерен используют в качестве закладных элементов детали массового выпуска подшипниковой промышленности - шарики или ролики, которые имеют низкую себестоимость производства и как детали вращения являются более технологичными в изготовлении по сравнению с сегментными шпонками,обычно применяемыми, что удешевляет изделие в целом. На фиг. 1 показано изображение токарного патрона в разрезе на фиг. 2 - вариант исполнения элемента фиксации втулки. В разъемном корпусе патрона, включающем переднюю 1 и заднюю 2 части, расположен снабженный зубчатым венцом спиральный диск 3. На одном торце спирального диска нарезаны конические зубья, взаимодействующие с тремя приводными коническими шестернями 4, а на другом - спираль, находящаяся в зацеплении с рейками кулачков 5. Со стороны торца большего диаметра конические шестерни 4 выполнены с опорной площадкой 6 для торцового взаимодействия с охватывающими их конец центрирующими втулками 7. Втулки 7, в свою очередь, жестко закреплены в гнездах задней части 2 корпуса и зафиксированы в осевом направлении посредством закладного элемента, выполненного в виде тела вращения - шарика 8, установленного в пазу 9 передней части корпуса и входя 2 40252007.12.30 щего в проточку 10 втулки. Проточка 10 выполнена кольцевой по наружному диаметру втулки 7. Возможно также исполнение закладного элемента в форме ролика 11 (фиг. 2),тогда проточку 10 во втулке предпочтительно выполнить в виде радиального отверстия. Предлагаемая конструкция патрона обладает расширенными технологическими возможностями и менее требовательна к точности выполнения глубины паза или проточки под закладной элемент. Так, например, провал паза при изготовлении свыше допустимого предела легко можно компенсировать установкой в паз-отверстие 9 соответствующих прокладок или шайб (не показано), устранив при этом нежелательный люфт в соединении. Обрабатываемая заготовка зажимается при радиальном перемещении кулачков от поворота малых конических шестерен и спирального диска, кинематически связанных между собой. Применение на практике конструкции самоцентрирующего токарного патрона позволит решить заявленные в полезной модели задачи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
