Литниковая система для отливок секций чугунного радиатора

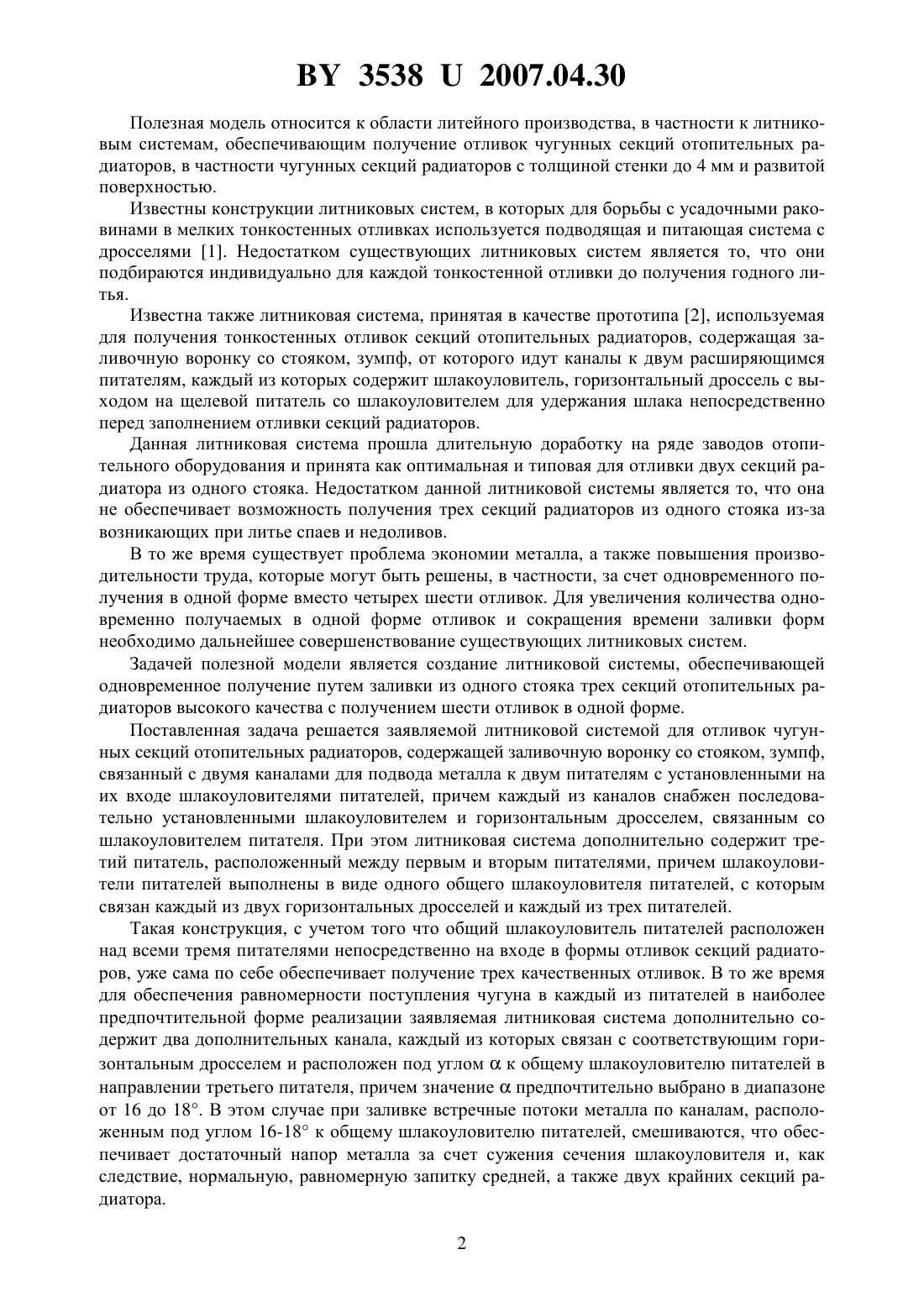

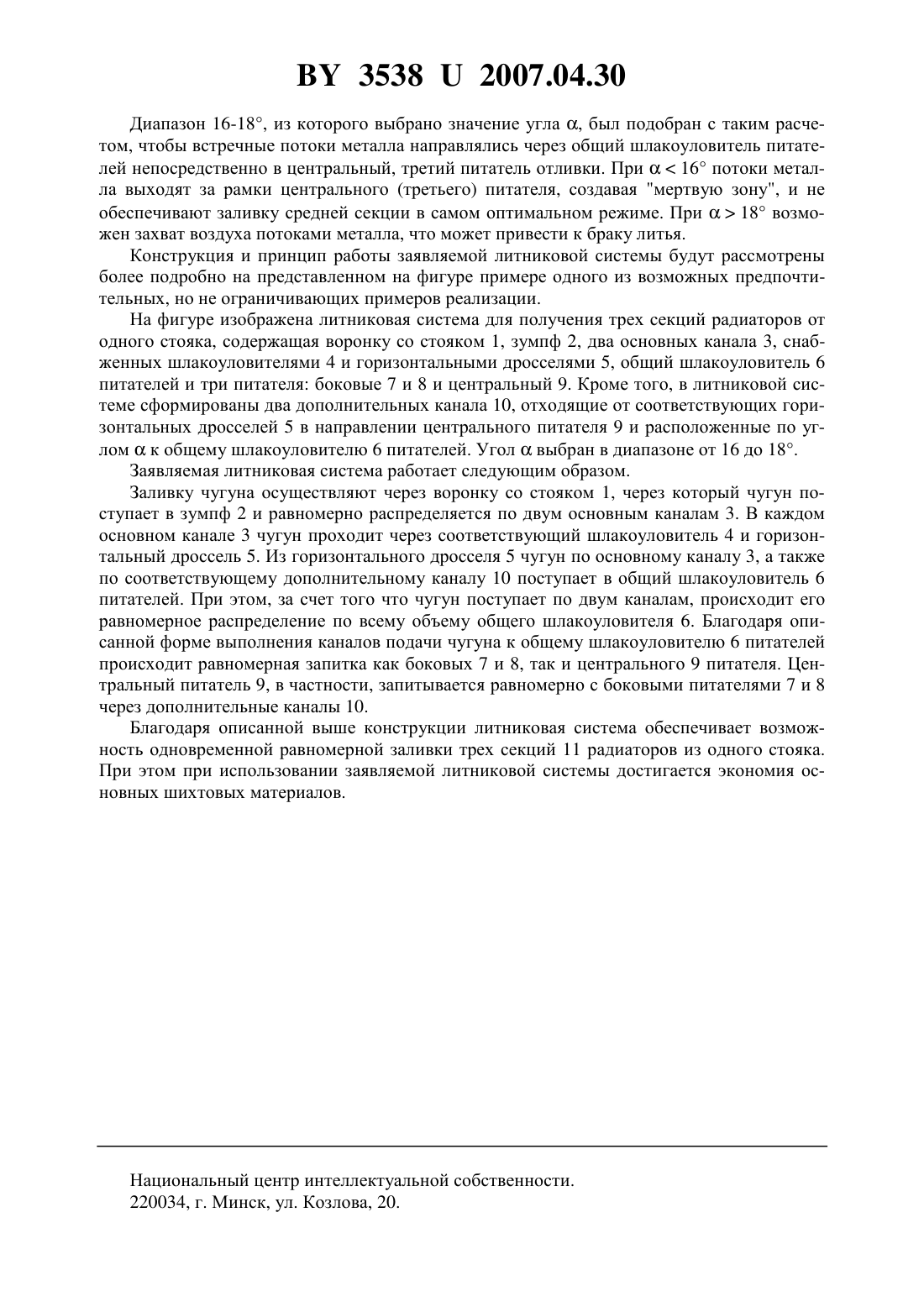

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛИТНИКОВАЯ СИСТЕМА ДЛЯ ОТЛИВОК СЕКЦИЙ ЧУГУННОГО РАДИАТОРА(71) Заявитель Открытое акционерное общество Минский завод отопительного оборудования(72) Авторы Лукашевич Федор Сергеевич Лихоузов Сергей Геннадиевич Чичко Александр Николаевич Хацкевич Владимир Анатольевич(73) Патентообладатель Открытое акционерное общество Минский завод отопительного оборудования(57) 1. Литниковая система для отливок чугунных секций отопительных радиаторов, содержащая заливочную воронку со стояком, зумпф, связанный с двумя каналами для подвода металла к двум питателям с установленными на их входе шлакоуловителями питателей,причем каждый из каналов снабжен последовательно установленными шлакоуловителем и горизонтальным дросселем, связанным со шлакоуловителем питателя, отличающаяся тем, что дополнительно содержит третий питатель, расположенный между первым и вторым питателями, при этом шлакоуловители питателей выполнены в виде одного общего шлакоуловителя питателей, с которым связан каждый из двух горизонтальных дросселей и каждый из трех питателей. 2. Система по п. 1, отличающаяся тем, что дополнительно содержит два дополнительных канала, каждый из которых связан с соответствующим горизонтальным дросселем и расположен под угломк общему шлакоуловителю питателей в направлении третьего питателя, причем значениепредпочтительно выбрано в диапазоне от 16 до 18.(56) 1. Справочник по чугунному литью / Под ред. Н.Г.Гиршовича. - М., 1978. - С. 328,рис. . 12 ж. 2. Справочник по чугунному литью / Под ред. Н.Г.Гиршовича. - М., 1978. - С. 567. 35382007.04.30 Полезная модель относится к области литейного производства, в частности к литниковым системам, обеспечивающим получение отливок чугунных секций отопительных радиаторов, в частности чугунных секций радиаторов с толщиной стенки до 4 мм и развитой поверхностью. Известны конструкции литниковых систем, в которых для борьбы с усадочными раковинами в мелких тонкостенных отливках используется подводящая и питающая система с дросселями 1. Недостатком существующих литниковых систем является то, что они подбираются индивидуально для каждой тонкостенной отливки до получения годного литья. Известна также литниковая система, принятая в качестве прототипа 2, используемая для получения тонкостенных отливок секций отопительных радиаторов, содержащая заливочную воронку со стояком, зумпф, от которого идут каналы к двум расширяющимся питателям, каждый из которых содержит шлакоуловитель, горизонтальный дроссель с выходом на щелевой питатель со шлакоуловителем для удержания шлака непосредственно перед заполнением отливки секций радиаторов. Данная литниковая система прошла длительную доработку на ряде заводов отопительного оборудования и принята как оптимальная и типовая для отливки двух секций радиатора из одного стояка. Недостатком данной литниковой системы является то, что она не обеспечивает возможность получения трех секций радиаторов из одного стояка из-за возникающих при литье спаев и недоливов. В то же время существует проблема экономии металла, а также повышения производительности труда, которые могут быть решены, в частности, за счет одновременного получения в одной форме вместо четырех шести отливок. Для увеличения количества одновременно получаемых в одной форме отливок и сокращения времени заливки форм необходимо дальнейшее совершенствование существующих литниковых систем. Задачей полезной модели является создание литниковой системы, обеспечивающей одновременное получение путем заливки из одного стояка трех секций отопительных радиаторов высокого качества с получением шести отливок в одной форме. Поставленная задача решается заявляемой литниковой системой для отливок чугунных секций отопительных радиаторов, содержащей заливочную воронку со стояком, зумпф,связанный с двумя каналами для подвода металла к двум питателям с установленными на их входе шлакоуловителями питателей, причем каждый из каналов снабжен последовательно установленными шлакоуловителем и горизонтальным дросселем, связанным со шлакоуловителем питателя. При этом литниковая система дополнительно содержит третий питатель, расположенный между первым и вторым питателями, причем шлакоуловители питателей выполнены в виде одного общего шлакоуловителя питателей, с которым связан каждый из двух горизонтальных дросселей и каждый из трех питателей. Такая конструкция, с учетом того что общий шлакоуловитель питателей расположен над всеми тремя питателями непосредственно на входе в формы отливок секций радиаторов, уже сама по себе обеспечивает получение трех качественных отливок. В то же время для обеспечения равномерности поступления чугуна в каждый из питателей в наиболее предпочтительной форме реализации заявляемая литниковая система дополнительно содержит два дополнительных канала, каждый из которых связан с соответствующим горизонтальным дросселем и расположен под угломк общему шлакоуловителю питателей в направлении третьего питателя, причем значениепредпочтительно выбрано в диапазоне от 16 до 18. В этом случае при заливке встречные потоки металла по каналам, расположенным под углом 16-18 к общему шлакоуловителю питателей, смешиваются, что обеспечивает достаточный напор металла за счет сужения сечения шлакоуловителя и, как следствие, нормальную, равномерную запитку средней, а также двух крайних секций радиатора. 2 35382007.04.30 Диапазон 16-18, из которого выбрано значение угла , был подобран с таким расчетом, чтобы встречные потоки металла направлялись через общий шлакоуловитель питателей непосредственно в центральный, третий питатель отливки. При 16 потоки металла выходят за рамки центрального (третьего) питателя, создавая мертвую зону, и не обеспечивают заливку средней секции в самом оптимальном режиме. При 18 возможен захват воздуха потоками металла, что может привести к браку литья. Конструкция и принцип работы заявляемой литниковой системы будут рассмотрены более подробно на представленном на фигуре примере одного из возможных предпочтительных, но не ограничивающих примеров реализации. На фигуре изображена литниковая система для получения трех секций радиаторов от одного стояка, содержащая воронку со стояком 1, зумпф 2, два основных канала 3, снабженных шлакоуловителями 4 и горизонтальными дросселями 5, общий шлакоуловитель 6 питателей и три питателя боковые 7 и 8 и центральный 9. Кроме того, в литниковой системе сформированы два дополнительных канала 10, отходящие от соответствующих горизонтальных дросселей 5 в направлении центрального питателя 9 и расположенные по угломк общему шлакоуловителю 6 питателей. Уголвыбран в диапазоне от 16 до 18. Заявляемая литниковая система работает следующим образом. Заливку чугуна осуществляют через воронку со стояком 1, через который чугун поступает в зумпф 2 и равномерно распределяется по двум основным каналам 3. В каждом основном канале 3 чугун проходит через соответствующий шлакоуловитель 4 и горизонтальный дроссель 5. Из горизонтального дросселя 5 чугун по основному каналу 3, а также по соответствующему дополнительному каналу 10 поступает в общий шлакоуловитель 6 питателей. При этом, за счет того что чугун поступает по двум каналам, происходит его равномерное распределение по всему объему общего шлакоуловителя 6. Благодаря описанной форме выполнения каналов подачи чугуна к общему шлакоуловителю 6 питателей происходит равномерная запитка как боковых 7 и 8, так и центрального 9 питателя. Центральный питатель 9, в частности, запитывается равномерно с боковыми питателями 7 и 8 через дополнительные каналы 10. Благодаря описанной выше конструкции литниковая система обеспечивает возможность одновременной равномерной заливки трех секций 11 радиаторов из одного стояка. При этом при использовании заявляемой литниковой системы достигается экономия основных шихтовых материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
