Профиль дверной створки

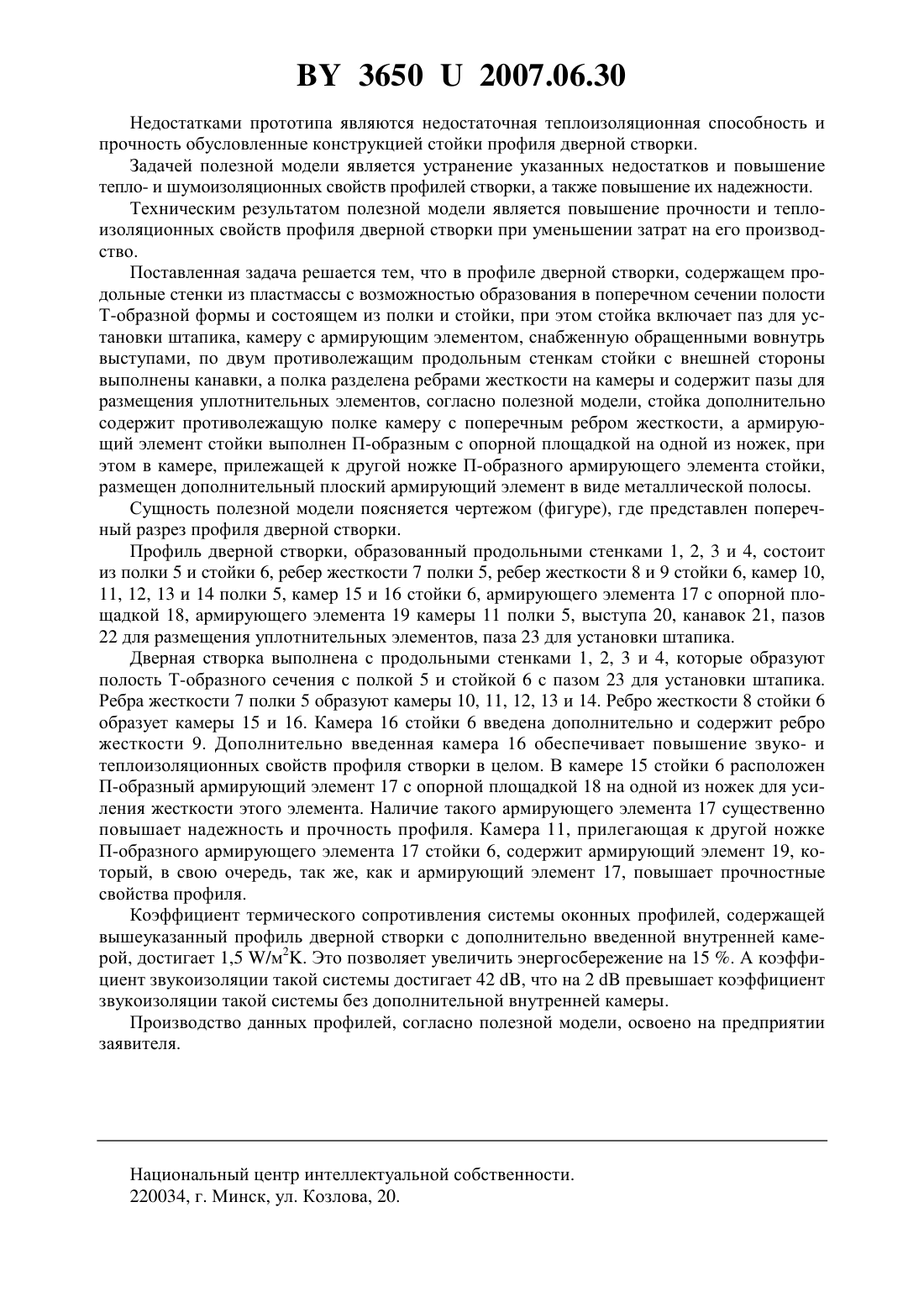

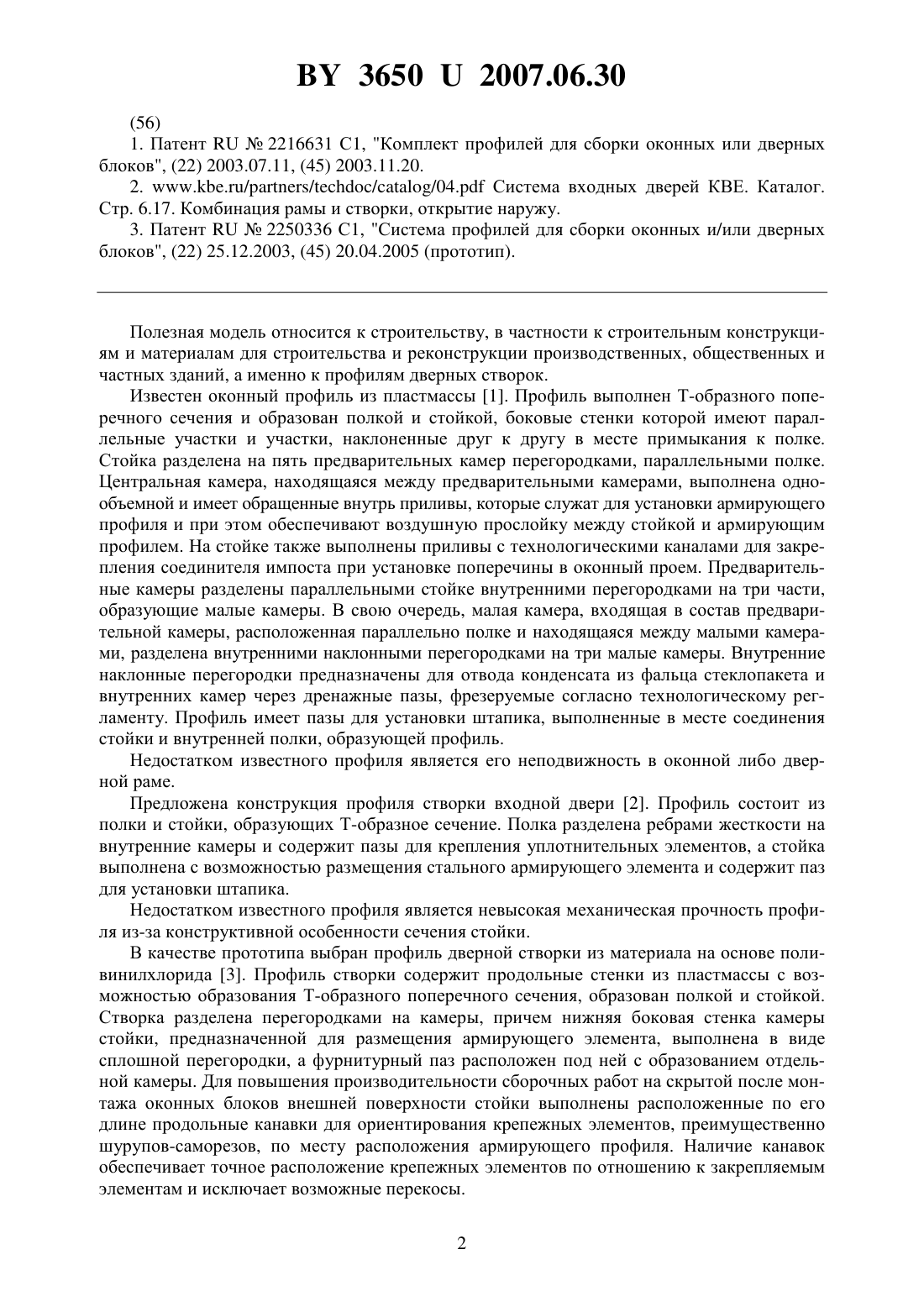

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(73) Патентообладатель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(57) Профиль дверной створки, содержащий продольные стенки из пластмассы с возможностью образования в поперечном сечении полости Т-образной формы и состоящий из полки и стойки, при этом стойка включает паз для установки штапика, камеру с армирующим элементом, снабженную обращенными вовнутрь выступами, по двум противолежащим продольным стенкам стойки с внешней стороны выполнены канавки, а полка разделена ребрами жесткости на камеры и содержит пазы для размещения уплотнительных элементов, отличающийся тем, что стойка дополнительно содержит противолежащую полке камеру с поперечным ребром жесткости, а армирующий элемент стойки выполнен П-образным с опорной площадкой на одной из ножек, при этом в камере, прилежащей к другой ножке П-образного армирующего элемента стойки, размещен дополнительный плоский армирующий элемент в виде металлической полосы.(56) 1. Патент 2216631 С 1, Комплект профилей для сборки оконных или дверных блоков, (22) 2003.07.11, (45) 2003.11.20. 2. ////04. Система входных дверей КВЕ. Каталог. Стр. 6.17. Комбинация рамы и створки, открытие наружу. 3. Патент 2250336 С 1, Система профилей для сборки оконных и/или дверных блоков, (22) 25.12.2003, (45) 20.04.2005 (прототип). Полезная модель относится к строительству, в частности к строительным конструкциям и материалам для строительства и реконструкции производственных, общественных и частных зданий, а именно к профилям дверных створок. Известен оконный профиль из пластмассы 1. Профиль выполнен Т-образного поперечного сечения и образован полкой и стойкой, боковые стенки которой имеют параллельные участки и участки, наклоненные друг к другу в месте примыкания к полке. Стойка разделена на пять предварительных камер перегородками, параллельными полке. Центральная камера, находящаяся между предварительными камерами, выполнена однообъемной и имеет обращенные внутрь приливы, которые служат для установки армирующего профиля и при этом обеспечивают воздушную прослойку между стойкой и армирующим профилем. На стойке также выполнены приливы с технологическими каналами для закрепления соединителя импоста при установке поперечины в оконный проем. Предварительные камеры разделены параллельными стойке внутренними перегородками на три части,образующие малые камеры. В свою очередь, малая камера, входящая в состав предварительной камеры, расположенная параллельно полке и находящаяся между малыми камерами, разделена внутренними наклонными перегородками на три малые камеры. Внутренние наклонные перегородки предназначены для отвода конденсата из фальца стеклопакета и внутренних камер через дренажные пазы, фрезеруемые согласно технологическому регламенту. Профиль имеет пазы для установки штапика, выполненные в месте соединения стойки и внутренней полки, образующей профиль. Недостатком известного профиля является его неподвижность в оконной либо дверной раме. Предложена конструкция профиля створки входной двери 2. Профиль состоит из полки и стойки, образующих Т-образное сечение. Полка разделена ребрами жесткости на внутренние камеры и содержит пазы для крепления уплотнительных элементов, а стойка выполнена с возможностью размещения стального армирующего элемента и содержит паз для установки штапика. Недостатком известного профиля является невысокая механическая прочность профиля из-за конструктивной особенности сечения стойки. В качестве прототипа выбран профиль дверной створки из материала на основе поливинилхлорида 3. Профиль створки содержит продольные стенки из пластмассы с возможностью образования Т-образного поперечного сечения, образован полкой и стойкой. Створка разделена перегородками на камеры, причем нижняя боковая стенка камеры стойки, предназначенной для размещения армирующего элемента, выполнена в виде сплошной перегородки, а фурнитурный паз расположен под ней с образованием отдельной камеры. Для повышения производительности сборочных работ на скрытой после монтажа оконных блоков внешней поверхности стойки выполнены расположенные по его длине продольные канавки для ориентирования крепежных элементов, преимущественно шурупов-саморезов, по месту расположения армирующего профиля. Наличие канавок обеспечивает точное расположение крепежных элементов по отношению к закрепляемым элементам и исключает возможные перекосы. 2 36502007.06.30 Недостатками прототипа являются недостаточная теплоизоляционная способность и прочность обусловленные конструкцией стойки профиля дверной створки. Задачей полезной модели является устранение указанных недостатков и повышение тепло- и шумоизоляционных свойств профилей створки, а также повышение их надежности. Техническим результатом полезной модели является повышение прочности и теплоизоляционных свойств профиля дверной створки при уменьшении затрат на его производство. Поставленная задача решается тем, что в профиле дверной створки, содержащем продольные стенки из пластмассы с возможностью образования в поперечном сечении полости Т-образной формы и состоящем из полки и стойки, при этом стойка включает паз для установки штапика, камеру с армирующим элементом, снабженную обращенными вовнутрь выступами, по двум противолежащим продольным стенкам стойки с внешней стороны выполнены канавки, а полка разделена ребрами жесткости на камеры и содержит пазы для размещения уплотнительных элементов, согласно полезной модели, стойка дополнительно содержит противолежащую полке камеру с поперечным ребром жесткости, а армирующий элемент стойки выполнен П-образным с опорной площадкой на одной из ножек, при этом в камере, прилежащей к другой ножке П-образного армирующего элемента стойки,размещен дополнительный плоский армирующий элемент в виде металлической полосы. Сущность полезной модели поясняется чертежом (фигуре), где представлен поперечный разрез профиля дверной створки. Профиль дверной створки, образованный продольными стенками 1, 2, 3 и 4, состоит из полки 5 и стойки 6, ребер жесткости 7 полки 5, ребер жесткости 8 и 9 стойки 6, камер 10,11, 12, 13 и 14 полки 5, камер 15 и 16 стойки 6, армирующего элемента 17 с опорной площадкой 18, армирующего элемента 19 камеры 11 полки 5, выступа 20, канавок 21, пазов 22 для размещения уплотнительных элементов, паза 23 для установки штапика. Дверная створка выполнена с продольными стенками 1, 2, 3 и 4, которые образуют полость Т-образного сечения с полкой 5 и стойкой 6 с пазом 23 для установки штапика. Ребра жесткости 7 полки 5 образуют камеры 10, 11, 12, 13 и 14. Ребро жесткости 8 стойки 6 образует камеры 15 и 16. Камера 16 стойки 6 введена дополнительно и содержит ребро жесткости 9. Дополнительно введенная камера 16 обеспечивает повышение звуко- и теплоизоляционных свойств профиля створки в целом. В камере 15 стойки 6 расположен П-образный армирующий элемент 17 с опорной площадкой 18 на одной из ножек для усиления жесткости этого элемента. Наличие такого армирующего элемента 17 существенно повышает надежность и прочность профиля. Камера 11, прилегающая к другой ножке П-образного армирующего элемента 17 стойки 6, содержит армирующий элемент 19, который, в свою очередь, так же, как и армирующий элемент 17, повышает прочностные свойства профиля. Коэффициент термического сопротивления системы оконных профилей, содержащей вышеуказанный профиль дверной створки с дополнительно введенной внутренней камерой, достигает 1,5 /м 2. Это позволяет увеличить энергосбережение на 15 . А коэффициент звукоизоляции такой системы достигает 42 , что на 2 превышает коэффициент звукоизоляции такой системы без дополнительной внутренней камеры. Производство данных профилей, согласно полезной модели, освоено на предприятии заявителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
