Профиль импоста

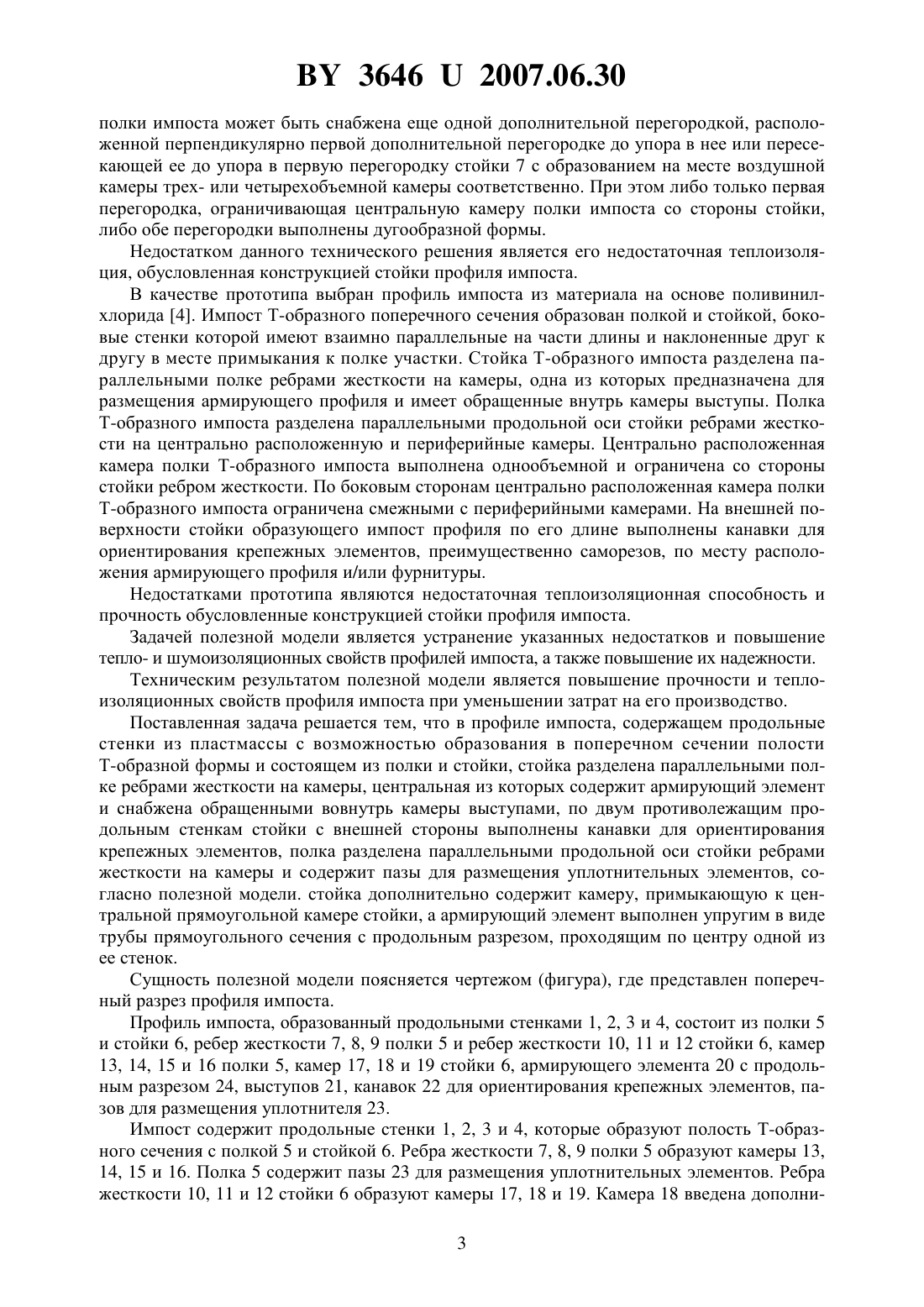

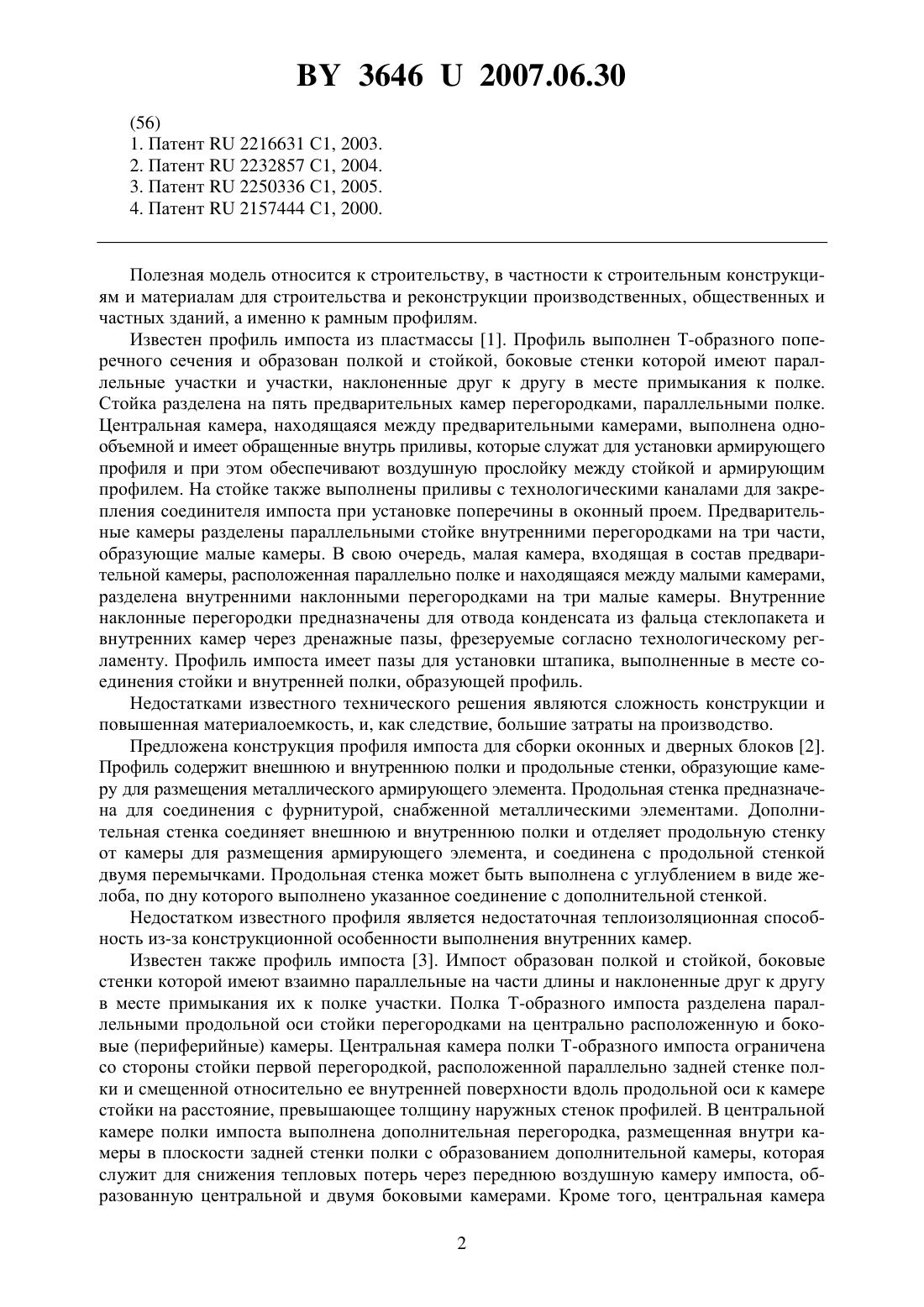

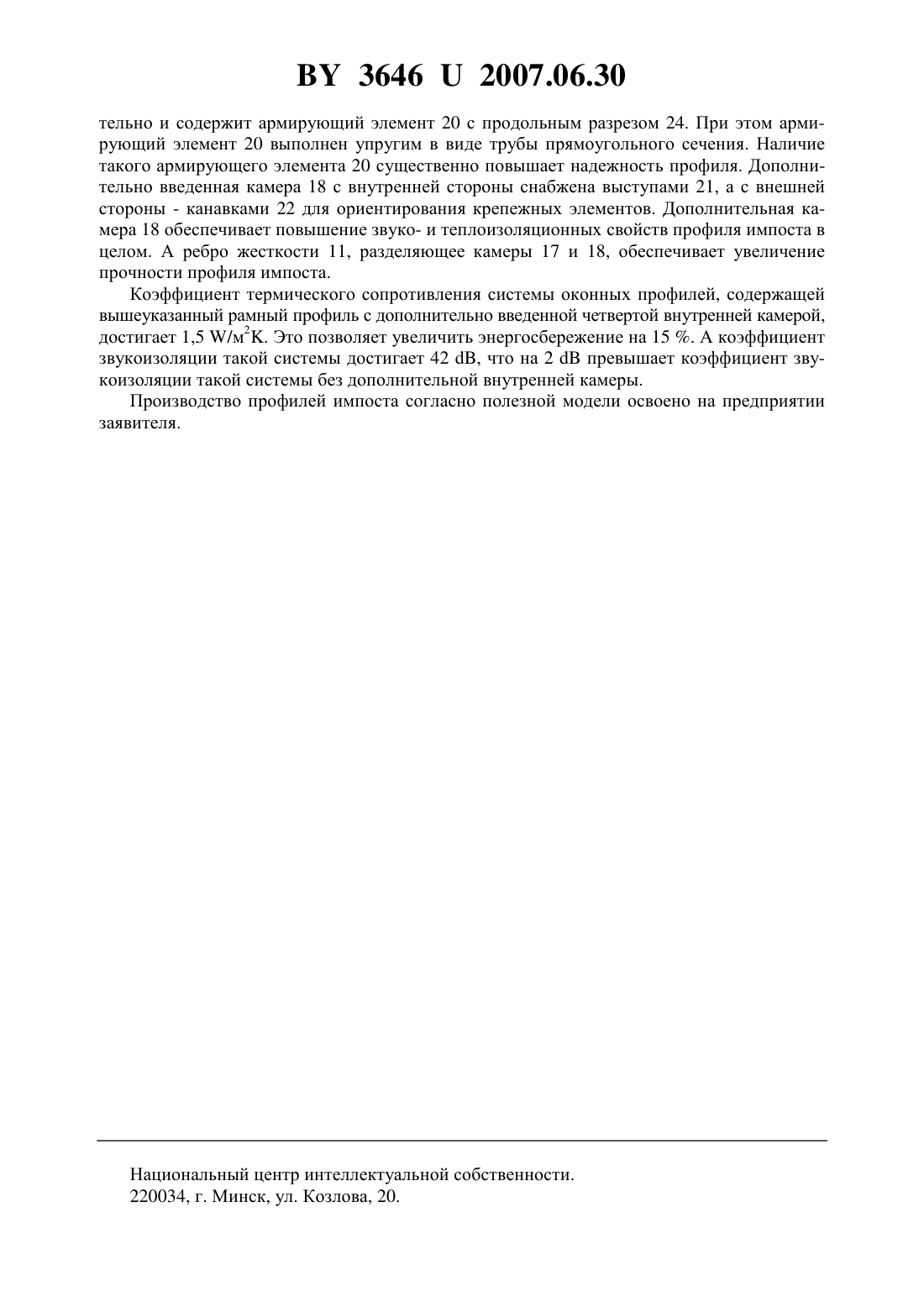

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(73) Патентообладатель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(57) Профиль импоста, содержащий продольные стенки из пластмассы с возможностью образования в поперечном сечении полости Т-образной формы и состоящий из полки и стойки, стойка разделена параллельными полке ребрами жесткости на камеры, центральная из которых содержит армирующий элемент и снабжена обращенными вовнутрь камеры выступами, по двум противолежащим продольным стенкам стойки с внешней стороны выполнены канавки для ориентирования крепежных элементов, полка разделена параллельными продольной оси стойки ребрами жесткости на камеры и содержит пазы для размещения уплотнительных элементов, отличающийся тем, что стойка дополнительно содержит камеру, примыкающую к центральной прямоугольной камере стойки, а армирующий элемент выполнен упругим в виде трубы прямоугольного сечения с продольным разрезом, проходящим по центру одной из ее стенок.(56) 1. Патент 2216631 С 1, 2003. 2. Патент 2232857 С 1, 2004. 3. Патент 2250336 С 1, 2005. 4. Патент 2157444 С 1, 2000. Полезная модель относится к строительству, в частности к строительным конструкциям и материалам для строительства и реконструкции производственных, общественных и частных зданий, а именно к рамным профилям. Известен профиль импоста из пластмассы 1. Профиль выполнен Т-образного поперечного сечения и образован полкой и стойкой, боковые стенки которой имеют параллельные участки и участки, наклоненные друг к другу в месте примыкания к полке. Стойка разделена на пять предварительных камер перегородками, параллельными полке. Центральная камера, находящаяся между предварительными камерами, выполнена однообъемной и имеет обращенные внутрь приливы, которые служат для установки армирующего профиля и при этом обеспечивают воздушную прослойку между стойкой и армирующим профилем. На стойке также выполнены приливы с технологическими каналами для закрепления соединителя импоста при установке поперечины в оконный проем. Предварительные камеры разделены параллельными стойке внутренними перегородками на три части,образующие малые камеры. В свою очередь, малая камера, входящая в состав предварительной камеры, расположенная параллельно полке и находящаяся между малыми камерами,разделена внутренними наклонными перегородками на три малые камеры. Внутренние наклонные перегородки предназначены для отвода конденсата из фальца стеклопакета и внутренних камер через дренажные пазы, фрезеруемые согласно технологическому регламенту. Профиль импоста имеет пазы для установки штапика, выполненные в месте соединения стойки и внутренней полки, образующей профиль. Недостатками известного технического решения являются сложность конструкции и повышенная материалоемкость, и, как следствие, большие затраты на производство. Предложена конструкция профиля импоста для сборки оконных и дверных блоков 2. Профиль содержит внешнюю и внутреннюю полки и продольные стенки, образующие камеру для размещения металлического армирующего элемента. Продольная стенка предназначена для соединения с фурнитурой, снабженной металлическими элементами. Дополнительная стенка соединяет внешнюю и внутреннюю полки и отделяет продольную стенку от камеры для размещения армирующего элемента, и соединена с продольной стенкой двумя перемычками. Продольная стенка может быть выполнена с углублением в виде желоба, по дну которого выполнено указанное соединение с дополнительной стенкой. Недостатком известного профиля является недостаточная теплоизоляционная способность из-за конструкционной особенности выполнения внутренних камер. Известен также профиль импоста 3. Импост образован полкой и стойкой, боковые стенки которой имеют взаимно параллельные на части длины и наклоненные друг к другу в месте примыкания их к полке участки. Полка Т-образного импоста разделена параллельными продольной оси стойки перегородками на центрально расположенную и боковые (периферийные) камеры. Центральная камера полки Т-образного импоста ограничена со стороны стойки первой перегородкой, расположенной параллельно задней стенке полки и смещенной относительно ее внутренней поверхности вдоль продольной оси к камере стойки на расстояние, превышающее толщину наружных стенок профилей. В центральной камере полки импоста выполнена дополнительная перегородка, размещенная внутри камеры в плоскости задней стенки полки с образованием дополнительной камеры, которая служит для снижения тепловых потерь через переднюю воздушную камеру импоста, образованную центральной и двумя боковыми камерами. Кроме того, центральная камера 2 36462007.06.30 полки импоста может быть снабжена еще одной дополнительной перегородкой, расположенной перпендикулярно первой дополнительной перегородке до упора в нее или пересекающей ее до упора в первую перегородку стойки 7 с образованием на месте воздушной камеры трех- или четырехобъемной камеры соответственно. При этом либо только первая перегородка, ограничивающая центральную камеру полки импоста со стороны стойки,либо обе перегородки выполнены дугообразной формы. Недостатком данного технического решения является его недостаточная теплоизоляция, обусловленная конструкцией стойки профиля импоста. В качестве прототипа выбран профиль импоста из материала на основе поливинилхлорида 4. Импост Т-образного поперечного сечения образован полкой и стойкой, боковые стенки которой имеют взаимно параллельные на части длины и наклоненные друг к другу в месте примыкания к полке участки. Стойка Т-образного импоста разделена параллельными полке ребрами жесткости на камеры, одна из которых предназначена для размещения армирующего профиля и имеет обращенные внутрь камеры выступы. Полка Т-образного импоста разделена параллельными продольной оси стойки ребрами жесткости на центрально расположенную и периферийные камеры. Центрально расположенная камера полки Т-образного импоста выполнена однообъемной и ограничена со стороны стойки ребром жесткости. По боковым сторонам центрально расположенная камера полки Т-образного импоста ограничена смежными с периферийными камерами. На внешней поверхности стойки образующего импост профиля по его длине выполнены канавки для ориентирования крепежных элементов, преимущественно саморезов, по месту расположения армирующего профиля и/или фурнитуры. Недостатками прототипа являются недостаточная теплоизоляционная способность и прочность обусловленные конструкцией стойки профиля импоста. Задачей полезной модели является устранение указанных недостатков и повышение тепло- и шумоизоляционных свойств профилей импоста, а также повышение их надежности. Техническим результатом полезной модели является повышение прочности и теплоизоляционных свойств профиля импоста при уменьшении затрат на его производство. Поставленная задача решается тем, что в профиле импоста, содержащем продольные стенки из пластмассы с возможностью образования в поперечном сечении полости Т-образной формы и состоящем из полки и стойки, стойка разделена параллельными полке ребрами жесткости на камеры, центральная из которых содержит армирующий элемент и снабжена обращенными вовнутрь камеры выступами, по двум противолежащим продольным стенкам стойки с внешней стороны выполнены канавки для ориентирования крепежных элементов, полка разделена параллельными продольной оси стойки ребрами жесткости на камеры и содержит пазы для размещения уплотнительных элементов, согласно полезной модели. стойка дополнительно содержит камеру, примыкающую к центральной прямоугольной камере стойки, а армирующий элемент выполнен упругим в виде трубы прямоугольного сечения с продольным разрезом, проходящим по центру одной из ее стенок. Сущность полезной модели поясняется чертежом (фигура), где представлен поперечный разрез профиля импоста. Профиль импоста, образованный продольными стенками 1, 2, 3 и 4, состоит из полки 5 и стойки 6, ребер жесткости 7, 8, 9 полки 5 и ребер жесткости 10, 11 и 12 стойки 6, камер 13, 14, 15 и 16 полки 5, камер 17, 18 и 19 стойки 6, армирующего элемента 20 с продольным разрезом 24, выступов 21, канавок 22 для ориентирования крепежных элементов, пазов для размещения уплотнителя 23. Импост содержит продольные стенки 1, 2, 3 и 4, которые образуют полость Т-образного сечения с полкой 5 и стойкой 6. Ребра жесткости 7, 8, 9 полки 5 образуют камеры 13,14, 15 и 16. Полка 5 содержит пазы 23 для размещения уплотнительных элементов. Ребра жесткости 10, 11 и 12 стойки 6 образуют камеры 17, 18 и 19. Камера 18 введена дополни 3 36462007.06.30 тельно и содержит армирующий элемент 20 с продольным разрезом 24. При этом армирующий элемент 20 выполнен упругим в виде трубы прямоугольного сечения. Наличие такого армирующего элемента 20 существенно повышает надежность профиля. Дополнительно введенная камера 18 с внутренней стороны снабжена выступами 21, а с внешней стороны - канавками 22 для ориентирования крепежных элементов. Дополнительная камера 18 обеспечивает повышение звуко- и теплоизоляционных свойств профиля импоста в целом. А ребро жесткости 11, разделяющее камеры 17 и 18, обеспечивает увеличение прочности профиля импоста. Коэффициент термического сопротивления системы оконных профилей, содержащей вышеуказанный рамный профиль с дополнительно введенной четвертой внутренней камерой,достигает 1,5 /м 2. Это позволяет увеличить энергосбережение на 15 . А коэффициент звукоизоляции такой системы достигает 42 , что на 2 превышает коэффициент звукоизоляции такой системы без дополнительной внутренней камеры. Производство профилей импоста согласно полезной модели освоено на предприятии заявителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
