Профиль створки

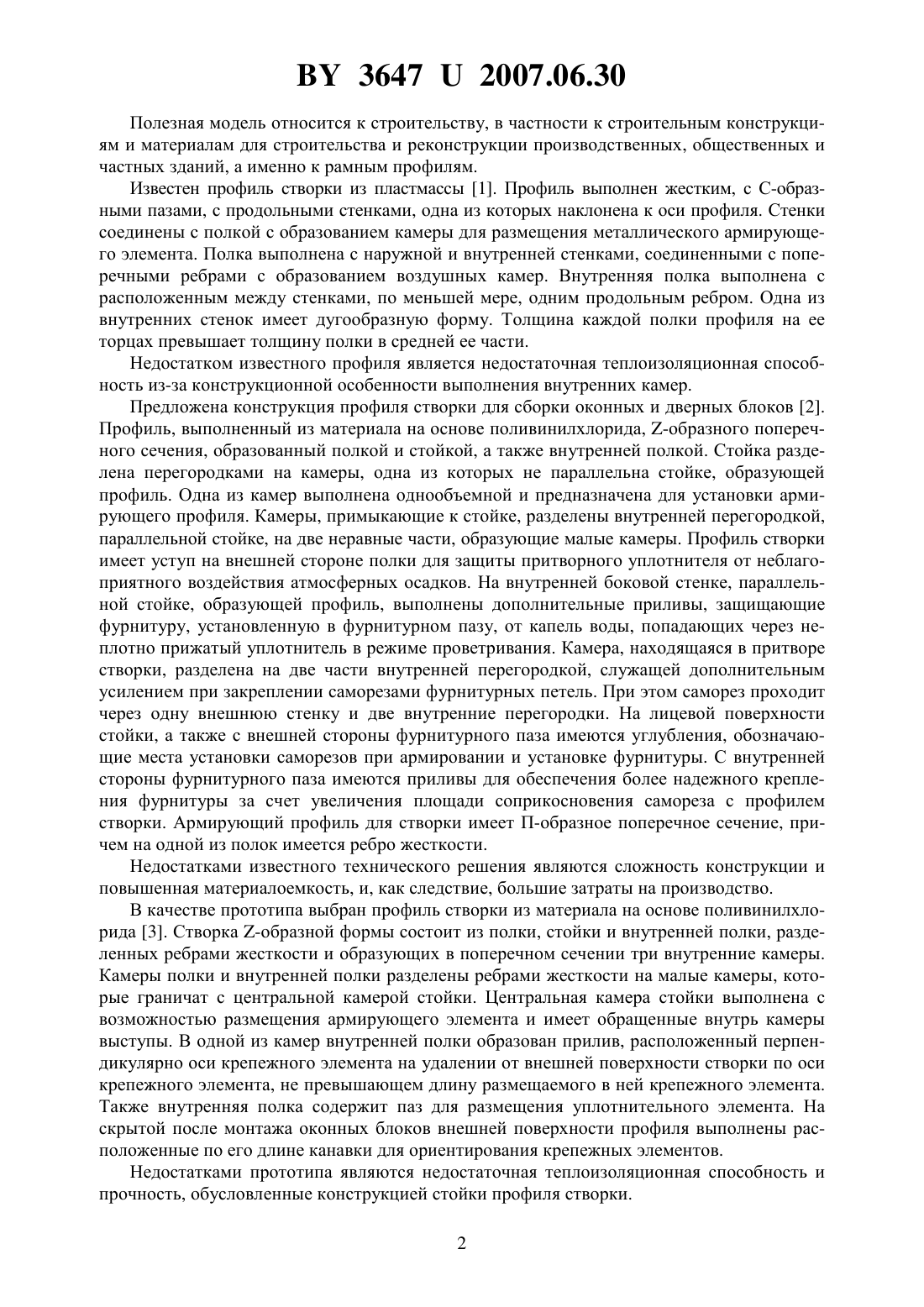

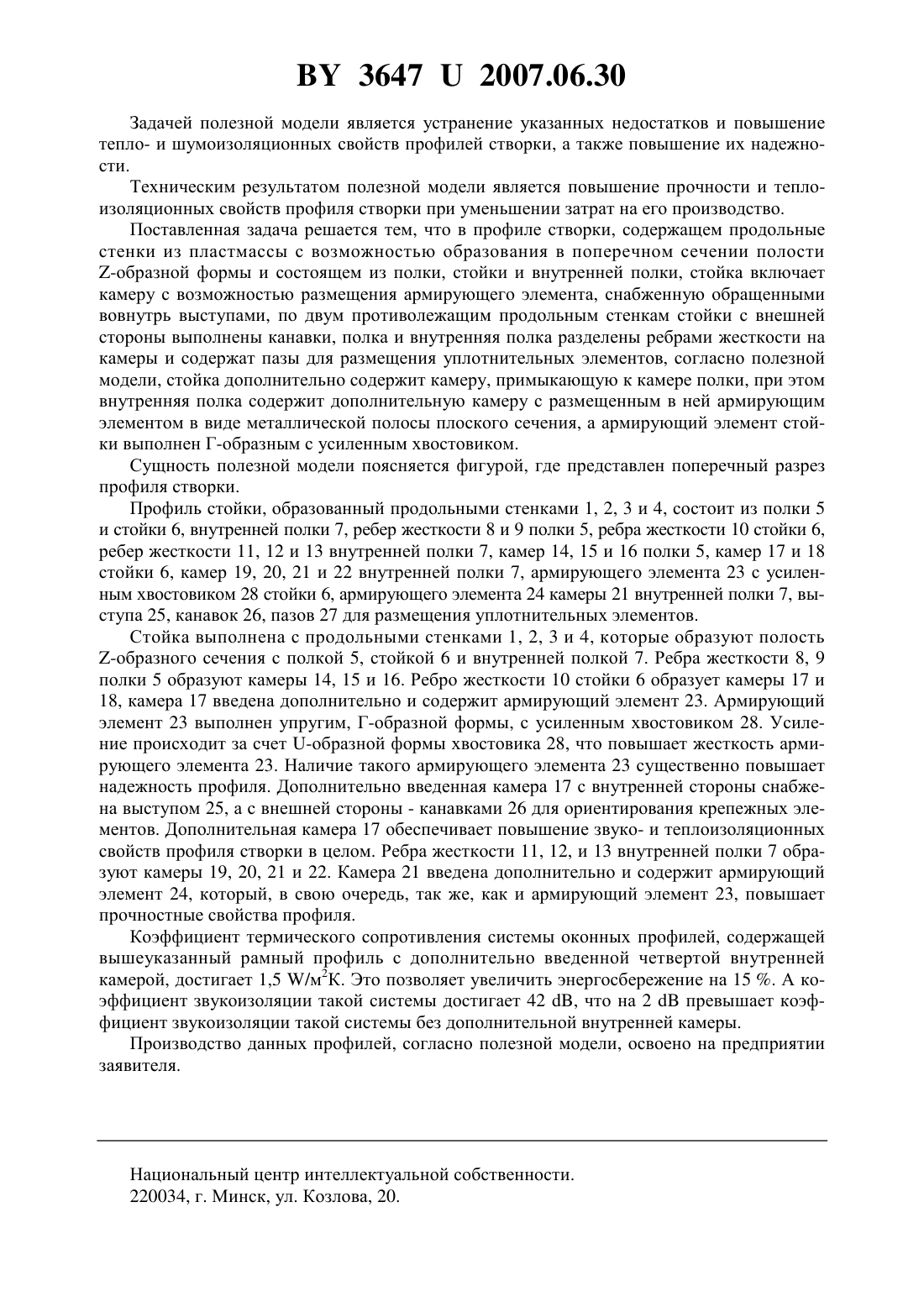

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(73) Патентообладатель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(57) Профиль створки, содержащий продольные стенки из пластмассы с возможностью образования в поперечном сечении полости -образной формы и состоящий из полки, стойки и внутренней полки, стойка включает камеру с возможностью размещения армирующего элемента, снабженную обращенными вовнутрь выступами, по двум противолежащим продольным стенкам стойки с внешней стороны выполнены канавки, полка и внутренняя полка разделены ребрами жесткости на камеры и содержат пазы для размещения уплотнительных элементов, отличающийся тем, что стойка дополнительно содержит камеру,примыкающую к камере полки, при этом внутренняя полка содержит дополнительную камеру с размещенным в ней армирующим элементом в виде металлической полосы плоского сечения, а армирующий элемент стойки выполнен Г-образным с усиленным хвостовиком. 36472007.06.30 Полезная модель относится к строительству, в частности к строительным конструкциям и материалам для строительства и реконструкции производственных, общественных и частных зданий, а именно к рамным профилям. Известен профиль створки из пластмассы 1. Профиль выполнен жестким, с С-образными пазами, с продольными стенками, одна из которых наклонена к оси профиля. Стенки соединены с полкой с образованием камеры для размещения металлического армирующего элемента. Полка выполнена с наружной и внутренней стенками, соединенными с поперечными ребрами с образованием воздушных камер. Внутренняя полка выполнена с расположенным между стенками, по меньшей мере, одним продольным ребром. Одна из внутренних стенок имеет дугообразную форму. Толщина каждой полки профиля на ее торцах превышает толщину полки в средней ее части. Недостатком известного профиля является недостаточная теплоизоляционная способность из-за конструкционной особенности выполнения внутренних камер. Предложена конструкция профиля створки для сборки оконных и дверных блоков 2. Профиль, выполненный из материала на основе поливинилхлорида, -образного поперечного сечения, образованный полкой и стойкой, а также внутренней полкой. Стойка разделена перегородками на камеры, одна из которых не параллельна стойке, образующей профиль. Одна из камер выполнена однообъемной и предназначена для установки армирующего профиля. Камеры, примыкающие к стойке, разделены внутренней перегородкой,параллельной стойке, на две неравные части, образующие малые камеры. Профиль створки имеет уступ на внешней стороне полки для защиты притворного уплотнителя от неблагоприятного воздействия атмосферных осадков. На внутренней боковой стенке, параллельной стойке, образующей профиль, выполнены дополнительные приливы, защищающие фурнитуру, установленную в фурнитурном пазу, от капель воды, попадающих через неплотно прижатый уплотнитель в режиме проветривания. Камера, находящаяся в притворе створки, разделена на две части внутренней перегородкой, служащей дополнительным усилением при закреплении саморезами фурнитурных петель. При этом саморез проходит через одну внешнюю стенку и две внутренние перегородки. На лицевой поверхности стойки, а также с внешней стороны фурнитурного паза имеются углубления, обозначающие места установки саморезов при армировании и установке фурнитуры. С внутренней стороны фурнитурного паза имеются приливы для обеспечения более надежного крепления фурнитуры за счет увеличения площади соприкосновения самореза с профилем створки. Армирующий профиль для створки имеет П-образное поперечное сечение, причем на одной из полок имеется ребро жесткости. Недостатками известного технического решения являются сложность конструкции и повышенная материалоемкость, и, как следствие, большие затраты на производство. В качестве прототипа выбран профиль створки из материала на основе поливинилхлорида 3. Створка -образной формы состоит из полки, стойки и внутренней полки, разделенных ребрами жесткости и образующих в поперечном сечении три внутренние камеры. Камеры полки и внутренней полки разделены ребрами жесткости на малые камеры, которые граничат с центральной камерой стойки. Центральная камера стойки выполнена с возможностью размещения армирующего элемента и имеет обращенные внутрь камеры выступы. В одной из камер внутренней полки образован прилив, расположенный перпендикулярно оси крепежного элемента на удалении от внешней поверхности створки по оси крепежного элемента, не превышающем длину размещаемого в ней крепежного элемента. Также внутренняя полка содержит паз для размещения уплотнительного элемента. На скрытой после монтажа оконных блоков внешней поверхности профиля выполнены расположенные по его длине канавки для ориентирования крепежных элементов. Недостатками прототипа являются недостаточная теплоизоляционная способность и прочность, обусловленные конструкцией стойки профиля створки. 2 36472007.06.30 Задачей полезной модели является устранение указанных недостатков и повышение тепло- и шумоизоляционных свойств профилей створки, а также повышение их надежности. Техническим результатом полезной модели является повышение прочности и теплоизоляционных свойств профиля створки при уменьшении затрат на его производство. Поставленная задача решается тем, что в профиле створки, содержащем продольные стенки из пластмассы с возможностью образования в поперечном сечении полости-образной формы и состоящем из полки, стойки и внутренней полки, стойка включает камеру с возможностью размещения армирующего элемента, снабженную обращенными вовнутрь выступами, по двум противолежащим продольным стенкам стойки с внешней стороны выполнены канавки, полка и внутренняя полка разделены ребрами жесткости на камеры и содержат пазы для размещения уплотнительных элементов, согласно полезной модели, стойка дополнительно содержит камеру, примыкающую к камере полки, при этом внутренняя полка содержит дополнительную камеру с размещенным в ней армирующим элементом в виде металлической полосы плоского сечения, а армирующий элемент стойки выполнен Г-образным с усиленным хвостовиком. Сущность полезной модели поясняется фигурой, где представлен поперечный разрез профиля створки. Профиль стойки, образованный продольными стенками 1, 2, 3 и 4, состоит из полки 5 и стойки 6, внутренней полки 7, ребер жесткости 8 и 9 полки 5, ребра жесткости 10 стойки 6,ребер жесткости 11, 12 и 13 внутренней полки 7, камер 14, 15 и 16 полки 5, камер 17 и 18 стойки 6, камер 19, 20, 21 и 22 внутренней полки 7, армирующего элемента 23 с усиленным хвостовиком 28 стойки 6, армирующего элемента 24 камеры 21 внутренней полки 7, выступа 25, канавок 26, пазов 27 для размещения уплотнительных элементов. Стойка выполнена с продольными стенками 1, 2, 3 и 4, которые образуют полость-образного сечения с полкой 5, стойкой 6 и внутренней полкой 7. Ребра жесткости 8, 9 полки 5 образуют камеры 14, 15 и 16. Ребро жесткости 10 стойки 6 образует камеры 17 и 18, камера 17 введена дополнительно и содержит армирующий элемент 23. Армирующий элемент 23 выполнен упругим, Г-образной формы, с усиленным хвостовиком 28. Усиление происходит за счет -образной формы хвостовика 28, что повышает жесткость армирующего элемента 23. Наличие такого армирующего элемента 23 существенно повышает надежность профиля. Дополнительно введенная камера 17 с внутренней стороны снабжена выступом 25, а с внешней стороны - канавками 26 для ориентирования крепежных элементов. Дополнительная камера 17 обеспечивает повышение звуко- и теплоизоляционных свойств профиля створки в целом. Ребра жесткости 11, 12, и 13 внутренней полки 7 образуют камеры 19, 20, 21 и 22. Камера 21 введена дополнительно и содержит армирующий элемент 24, который, в свою очередь, так же, как и армирующий элемент 23, повышает прочностные свойства профиля. Коэффициент термического сопротивления системы оконных профилей, содержащей вышеуказанный рамный профиль с дополнительно введенной четвертой внутренней камерой, достигает 1,5 /м 2 К. Это позволяет увеличить энергосбережение на 15 . А коэффициент звукоизоляции такой системы достигает 42 , что на 2 превышает коэффициент звукоизоляции такой системы без дополнительной внутренней камеры. Производство данных профилей, согласно полезной модели, освоено на предприятии заявителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
