Приспособление для лечения шейного отдела позвоночника

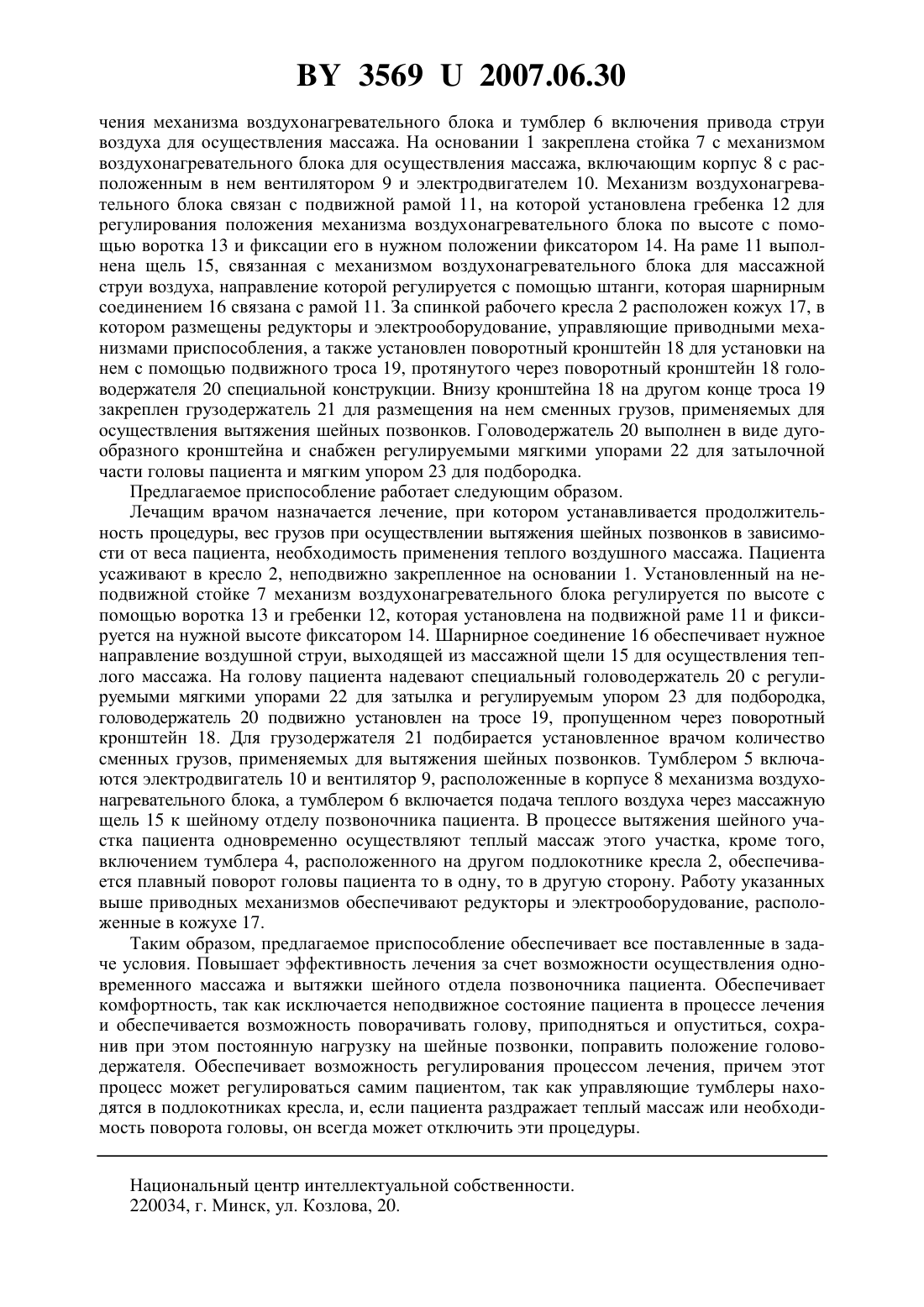

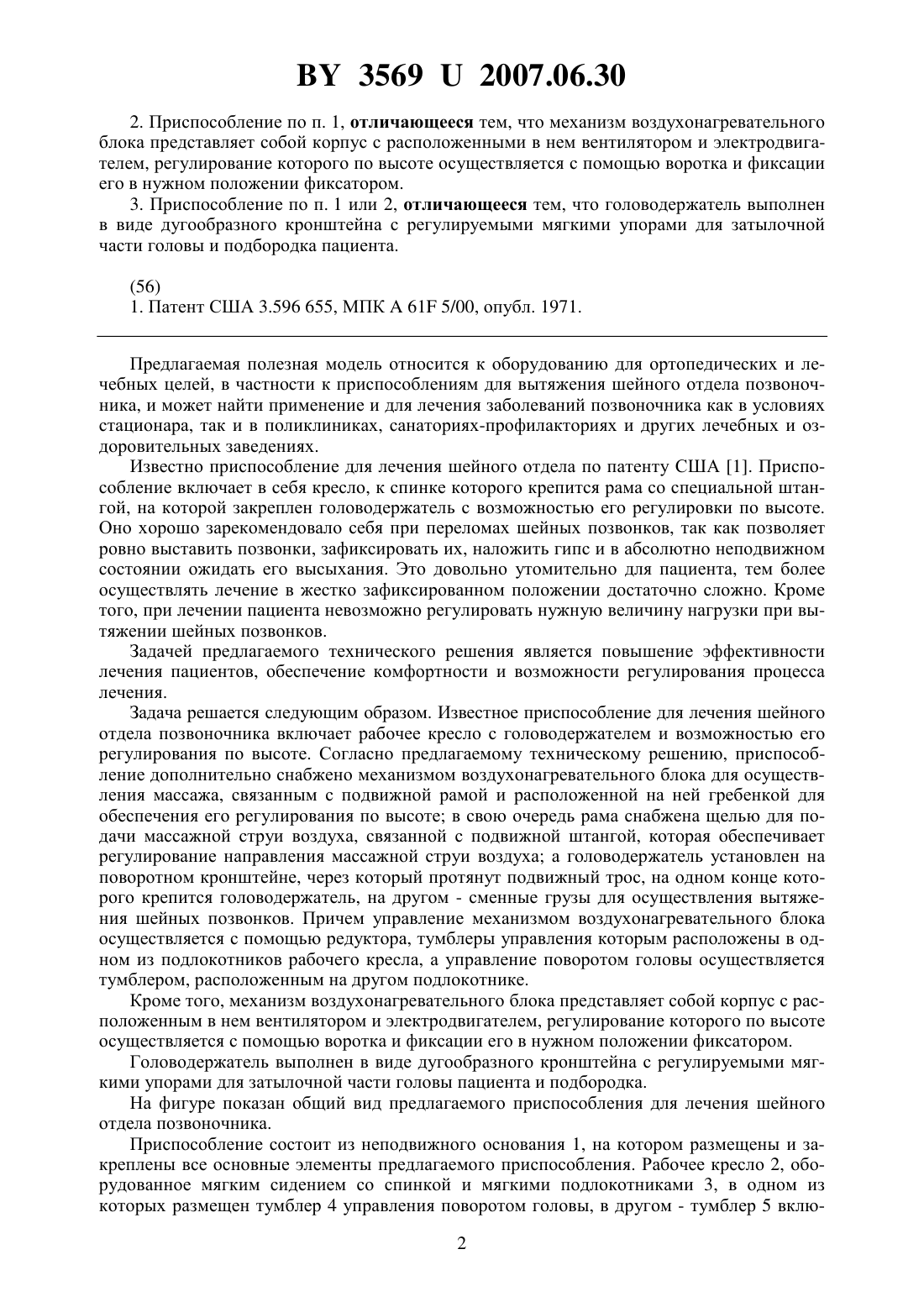

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ ЛЕЧЕНИЯ ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА(71) Заявитель Объединение Белорусская железная дорога(72) Авторы Барташевич Анатолий Антонович Марченко Александр Александрович(73) Патентообладатель Объединение Белорусская железная дорога(57) 1. Приспособление для лечения шейного отдела позвоночника, включающее рабочее кресло с головодержателем и возможностью его регулирования по высоте, отличающееся тем, что оно дополнительно снабжено механизмом воздухонагревательного блока для осуществления массажа, связанным с подвижной рамой и расположенной на ней гребенкой, рама, в свою очередь, снабжена щелью для подачи массажной струи воздуха и связана с подвижной штангой для регулирования направления массажной струи, а головодержатель установлен на поворотном кронштейне, через который протянут подвижный трос, на одном конце которого крепится головодержатель, на другом - сменные грузы для вытяжения, причем управление механизмом воздухонагревательного блока осуществляется с помощью редуктора, тумблеры управления которым расположены в одном из подлокотников рабочего кресла, а управление поворотом головы осуществляется тумблером, расположенным на другом подлокотнике. 35692007.06.30 2. Приспособление по п. 1, отличающееся тем, что механизм воздухонагревательного блока представляет собой корпус с расположенными в нем вентилятором и электродвигателем, регулирование которого по высоте осуществляется с помощью воротка и фиксации его в нужном положении фиксатором. 3. Приспособление по п. 1 или 2, отличающееся тем, что головодержатель выполнен в виде дугообразного кронштейна с регулируемыми мягкими упорами для затылочной части головы и подбородка пациента.(56) 1. Патент США 3.596 655, МПК 61 5/00, опубл. 1971. Предлагаемая полезная модель относится к оборудованию для ортопедических и лечебных целей, в частности к приспособлениям для вытяжения шейного отдела позвоночника, и может найти применение и для лечения заболеваний позвоночника как в условиях стационара, так и в поликлиниках, санаториях-профилакториях и других лечебных и оздоровительных заведениях. Известно приспособление для лечения шейного отдела по патенту США 1. Приспособление включает в себя кресло, к спинке которого крепится рама со специальной штангой, на которой закреплен головодержатель с возможностью его регулировки по высоте. Оно хорошо зарекомендовало себя при переломах шейных позвонков, так как позволяет ровно выставить позвонки, зафиксировать их, наложить гипс и в абсолютно неподвижном состоянии ожидать его высыхания. Это довольно утомительно для пациента, тем более осуществлять лечение в жестко зафиксированном положении достаточно сложно. Кроме того, при лечении пациента невозможно регулировать нужную величину нагрузки при вытяжении шейных позвонков. Задачей предлагаемого технического решения является повышение эффективности лечения пациентов, обеспечение комфортности и возможности регулирования процесса лечения. Задача решается следующим образом. Известное приспособление для лечения шейного отдела позвоночника включает рабочее кресло с головодержателем и возможностью его регулирования по высоте. Согласно предлагаемому техническому решению, приспособление дополнительно снабжено механизмом воздухонагревательного блока для осуществления массажа, связанным с подвижной рамой и расположенной на ней гребенкой для обеспечения его регулирования по высоте в свою очередь рама снабжена щелью для подачи массажной струи воздуха, связанной с подвижной штангой, которая обеспечивает регулирование направления массажной струи воздуха а головодержатель установлен на поворотном кронштейне, через который протянут подвижный трос, на одном конце которого крепится головодержатель, на другом - сменные грузы для осуществления вытяжения шейных позвонков. Причем управление механизмом воздухонагревательного блока осуществляется с помощью редуктора, тумблеры управления которым расположены в одном из подлокотников рабочего кресла, а управление поворотом головы осуществляется тумблером, расположенным на другом подлокотнике. Кроме того, механизм воздухонагревательного блока представляет собой корпус с расположенным в нем вентилятором и электродвигателем, регулирование которого по высоте осуществляется с помощью воротка и фиксации его в нужном положении фиксатором. Головодержатель выполнен в виде дугообразного кронштейна с регулируемыми мягкими упорами для затылочной части головы пациента и подбородка. На фигуре показан общий вид предлагаемого приспособления для лечения шейного отдела позвоночника. Приспособление состоит из неподвижного основания 1, на котором размещены и закреплены все основные элементы предлагаемого приспособления. Рабочее кресло 2, оборудованное мягким сидением со спинкой и мягкими подлокотниками 3, в одном из которых размещен тумблер 4 управления поворотом головы, в другом - тумблер 5 вклю 2 35692007.06.30 чения механизма воздухонагревательного блока и тумблер 6 включения привода струи воздуха для осуществления массажа. На основании 1 закреплена стойка 7 с механизмом воздухонагревательного блока для осуществления массажа, включающим корпус 8 с расположенным в нем вентилятором 9 и электродвигателем 10. Механизм воздухонагревательного блока связан с подвижной рамой 11, на которой установлена гребенка 12 для регулирования положения механизма воздухонагревательного блока по высоте с помощью воротка 13 и фиксации его в нужном положении фиксатором 14. На раме 11 выполнена щель 15, связанная с механизмом воздухонагревательного блока для массажной струи воздуха, направление которой регулируется с помощью штанги, которая шарнирным соединением 16 связана с рамой 11. За спинкой рабочего кресла 2 расположен кожух 17, в котором размещены редукторы и электрооборудование, управляющие приводными механизмами приспособления, а также установлен поворотный кронштейн 18 для установки на нем с помощью подвижного троса 19, протянутого через поворотный кронштейн 18 головодержателя 20 специальной конструкции. Внизу кронштейна 18 на другом конце троса 19 закреплен грузодержатель 21 для размещения на нем сменных грузов, применяемых для осуществления вытяжения шейных позвонков. Головодержатель 20 выполнен в виде дугообразного кронштейна и снабжен регулируемыми мягкими упорами 22 для затылочной части головы пациента и мягким упором 23 для подбородка. Предлагаемое приспособление работает следующим образом. Лечащим врачом назначается лечение, при котором устанавливается продолжительность процедуры, вес грузов при осуществлении вытяжения шейных позвонков в зависимости от веса пациента, необходимость применения теплого воздушного массажа. Пациента усаживают в кресло 2, неподвижно закрепленное на основании 1. Установленный на неподвижной стойке 7 механизм воздухонагревательного блока регулируется по высоте с помощью воротка 13 и гребенки 12, которая установлена на подвижной раме 11 и фиксируется на нужной высоте фиксатором 14. Шарнирное соединение 16 обеспечивает нужное направление воздушной струи, выходящей из массажной щели 15 для осуществления теплого массажа. На голову пациента надевают специальный головодержатель 20 с регулируемыми мягкими упорами 22 для затылка и регулируемым упором 23 для подбородка,головодержатель 20 подвижно установлен на тросе 19, пропущенном через поворотный кронштейн 18. Для грузодержателя 21 подбирается установленное врачом количество сменных грузов, применяемых для вытяжения шейных позвонков. Тумблером 5 включаются электродвигатель 10 и вентилятор 9, расположенные в корпусе 8 механизма воздухонагревательного блока, а тумблером 6 включается подача теплого воздуха через массажную щель 15 к шейному отделу позвоночника пациента. В процессе вытяжения шейного участка пациента одновременно осуществляют теплый массаж этого участка, кроме того,включением тумблера 4, расположенного на другом подлокотнике кресла 2, обеспечивается плавный поворот головы пациента то в одну, то в другую сторону. Работу указанных выше приводных механизмов обеспечивают редукторы и электрооборудование, расположенные в кожухе 17. Таким образом, предлагаемое приспособление обеспечивает все поставленные в задаче условия. Повышает эффективность лечения за счет возможности осуществления одновременного массажа и вытяжки шейного отдела позвоночника пациента. Обеспечивает комфортность, так как исключается неподвижное состояние пациента в процессе лечения и обеспечивается возможность поворачивать голову, приподняться и опуститься, сохранив при этом постоянную нагрузку на шейные позвонки, поправить положение головодержателя. Обеспечивает возможность регулирования процессом лечения, причем этот процесс может регулироваться самим пациентом, так как управляющие тумблеры находятся в подлокотниках кресла, и, если пациента раздражает теплый массаж или необходимость поворота головы, он всегда может отключить эти процедуры. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
