Устройство для рассева удобрений

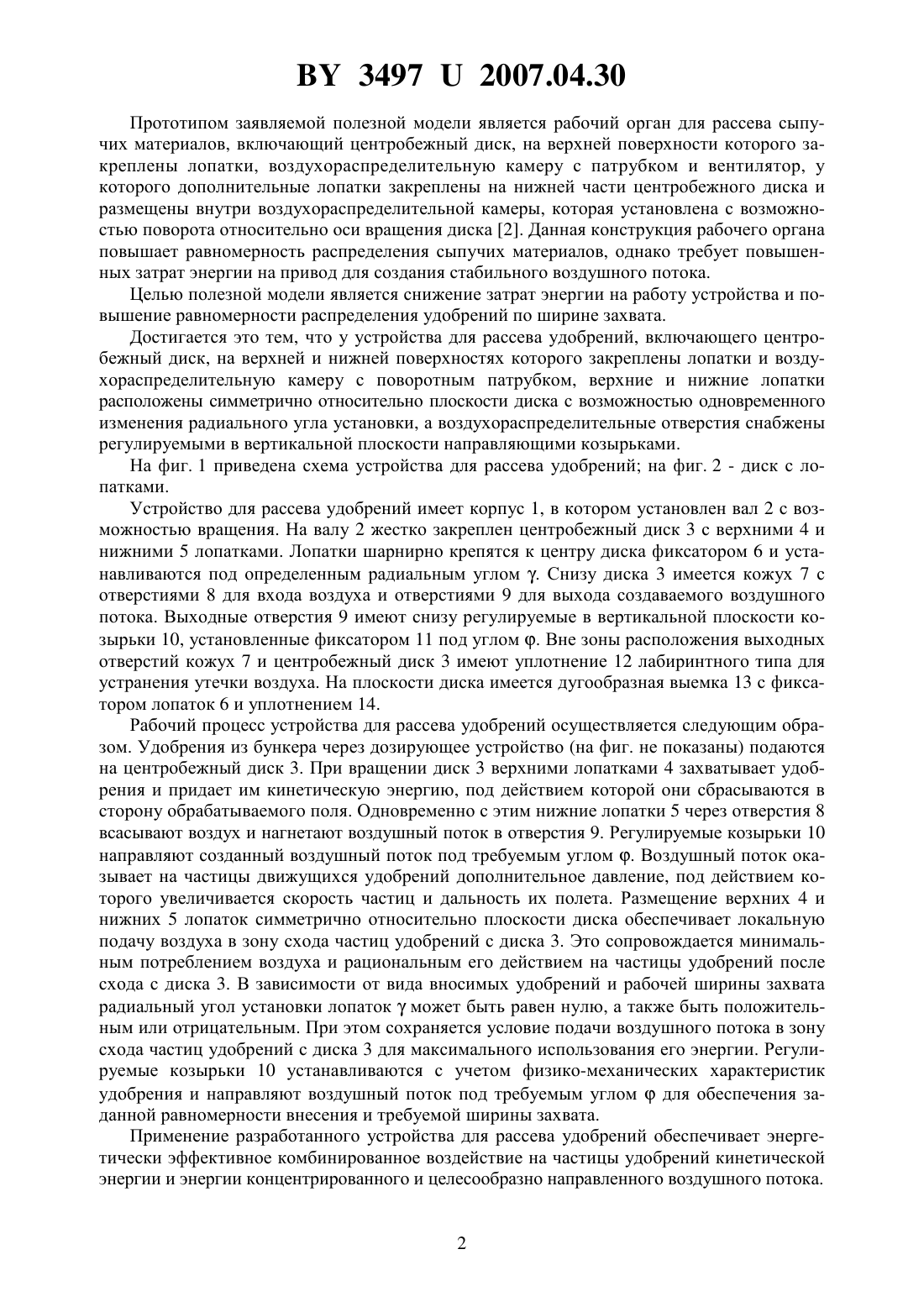

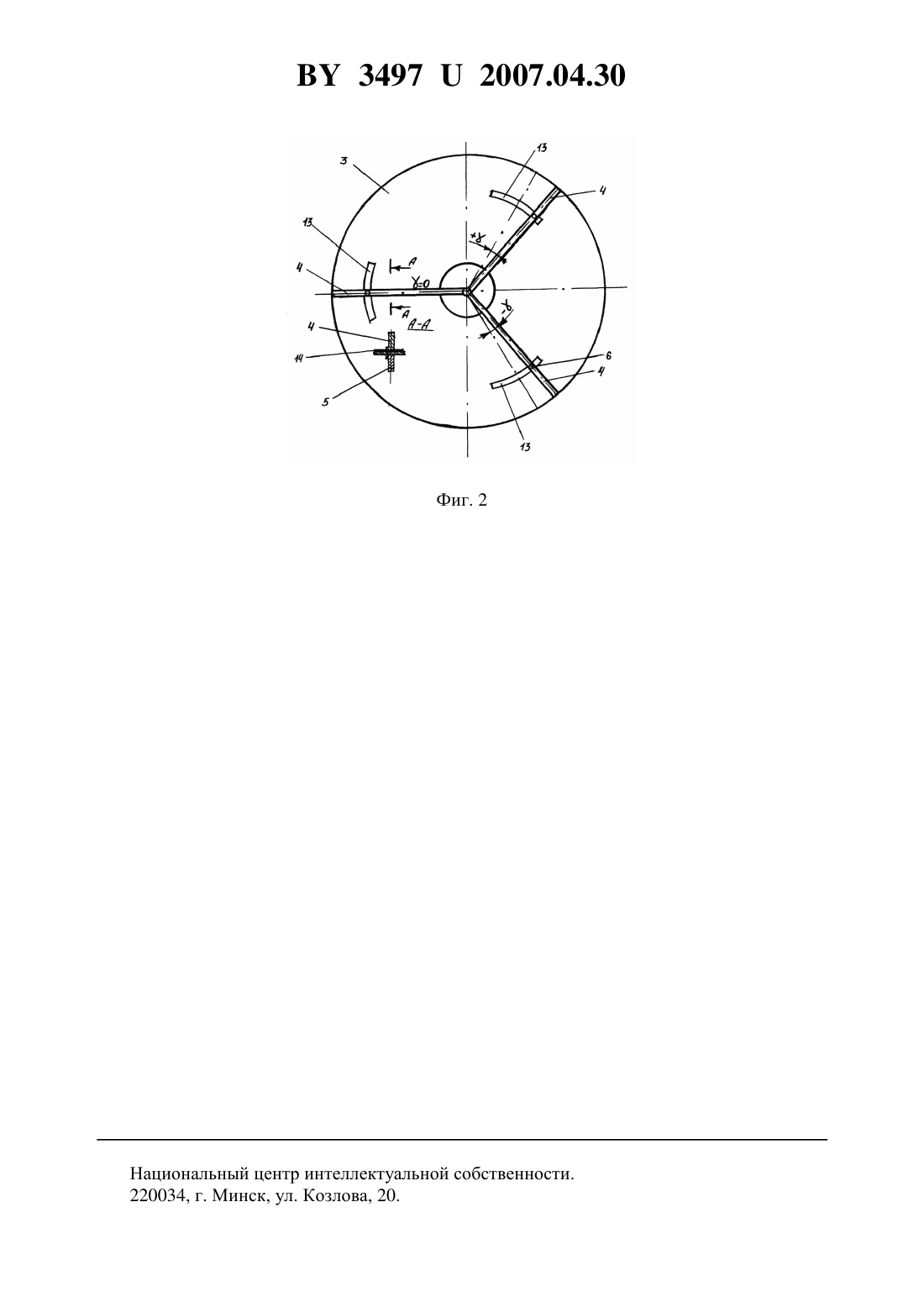

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАССЕВА УДОБРЕНИЙ(71) Заявители Клочков Александр Викторович Гусаров Владимир Владимирович(72) Авторы Клочков Александр Викторович Гусаров Владимир Владимирович(73) Патентообладатели Клочков Александр Викторович Гусаров Владимир Владимирович(57) Устройство для рассева удобрений, включающее центробежный диск, на верхней и нижней поверхностях которого закреплены лопатки, и воздухораспределительную камеру с поворотным патрубком, отличающееся тем, что верхние и нижние лопатки расположены симметрично относительно плоскости диска с возможностью одновременного изменения радиального угла установки, а воздухораспределительные отверстия снабжены регулируемыми в вертикальной плоскости направляющими козырьками.(56) 1. Догановский М.Г., Козловский Е.В. Машины для внесения удобрений. - М. Машиностроение, 1972. - 272 с. 2. А.с. СССР 1586566, МПК А 01 С 17/00, 15/00 // Бюл.31, 1990. Фиг. 1 Полезная модель относится к области сельскохозяйственного машиностроения и может найти применение в машинах для поверхностного внесения минеральных удобрений и других сыпучих материалов. Известны машины для внесения минеральных удобрений с центробежными рассеивающими дисками, снабженными лопатками различной конструкции 1. Однако они при работе обеспечивают относительно высокую неравномерность распределения удобрений по поверхности поля. 34972007.04.30 Прототипом заявляемой полезной модели является рабочий орган для рассева сыпучих материалов, включающий центробежный диск, на верхней поверхности которого закреплены лопатки, воздухораспределительную камеру с патрубком и вентилятор, у которого дополнительные лопатки закреплены на нижней части центробежного диска и размещены внутри воздухораспределительной камеры, которая установлена с возможностью поворота относительно оси вращения диска 2. Данная конструкция рабочего органа повышает равномерность распределения сыпучих материалов, однако требует повышенных затрат энергии на привод для создания стабильного воздушного потока. Целью полезной модели является снижение затрат энергии на работу устройства и повышение равномерности распределения удобрений по ширине захвата. Достигается это тем, что у устройства для рассева удобрений, включающего центробежный диск, на верхней и нижней поверхностях которого закреплены лопатки и воздухораспределительную камеру с поворотным патрубком, верхние и нижние лопатки расположены симметрично относительно плоскости диска с возможностью одновременного изменения радиального угла установки, а воздухораспределительные отверстия снабжены регулируемыми в вертикальной плоскости направляющими козырьками. На фиг. 1 приведена схема устройства для рассева удобрений на фиг. 2 - диск с лопатками. Устройство для рассева удобрений имеет корпус 1, в котором установлен вал 2 с возможностью вращения. На валу 2 жестко закреплен центробежный диск 3 с верхними 4 и нижними 5 лопатками. Лопатки шарнирно крепятся к центру диска фиксатором 6 и устанавливаются под определенным радиальным углом . Снизу диска 3 имеется кожух 7 с отверстиями 8 для входа воздуха и отверстиями 9 для выхода создаваемого воздушного потока. Выходные отверстия 9 имеют снизу регулируемые в вертикальной плоскости козырьки 10, установленные фиксатором 11 под углом . Вне зоны расположения выходных отверстий кожух 7 и центробежный диск 3 имеют уплотнение 12 лабиринтного типа для устранения утечки воздуха. На плоскости диска имеется дугообразная выемка 13 с фиксатором лопаток 6 и уплотнением 14. Рабочий процесс устройства для рассева удобрений осуществляется следующим образом. Удобрения из бункера через дозирующее устройство (на фиг. не показаны) подаются на центробежный диск 3. При вращении диск 3 верхними лопатками 4 захватывает удобрения и придает им кинетическую энергию, под действием которой они сбрасываются в сторону обрабатываемого поля. Одновременно с этим нижние лопатки 5 через отверстия 8 всасывают воздух и нагнетают воздушный поток в отверстия 9. Регулируемые козырьки 10 направляют созданный воздушный поток под требуемым углом . Воздушный поток оказывает на частицы движущихся удобрений дополнительное давление, под действием которого увеличивается скорость частиц и дальность их полета. Размещение верхних 4 и нижних 5 лопаток симметрично относительно плоскости диска обеспечивает локальную подачу воздуха в зону схода частиц удобрений с диска 3. Это сопровождается минимальным потреблением воздуха и рациональным его действием на частицы удобрений после схода с диска 3. В зависимости от вида вносимых удобрений и рабочей ширины захвата радиальный угол установки лопатокможет быть равен нулю, а также быть положительным или отрицательным. При этом сохраняется условие подачи воздушного потока в зону схода частиц удобрений с диска 3 для максимального использования его энергии. Регулируемые козырьки 10 устанавливаются с учетом физико-механических характеристик удобрения и направляют воздушный поток под требуемым угломдля обеспечения заданной равномерности внесения и требуемой ширины захвата. Применение разработанного устройства для рассева удобрений обеспечивает энергетически эффективное комбинированное воздействие на частицы удобрений кинетической энергии и энергии концентрированного и целесообразно направленного воздушного потока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
