Дефлектор

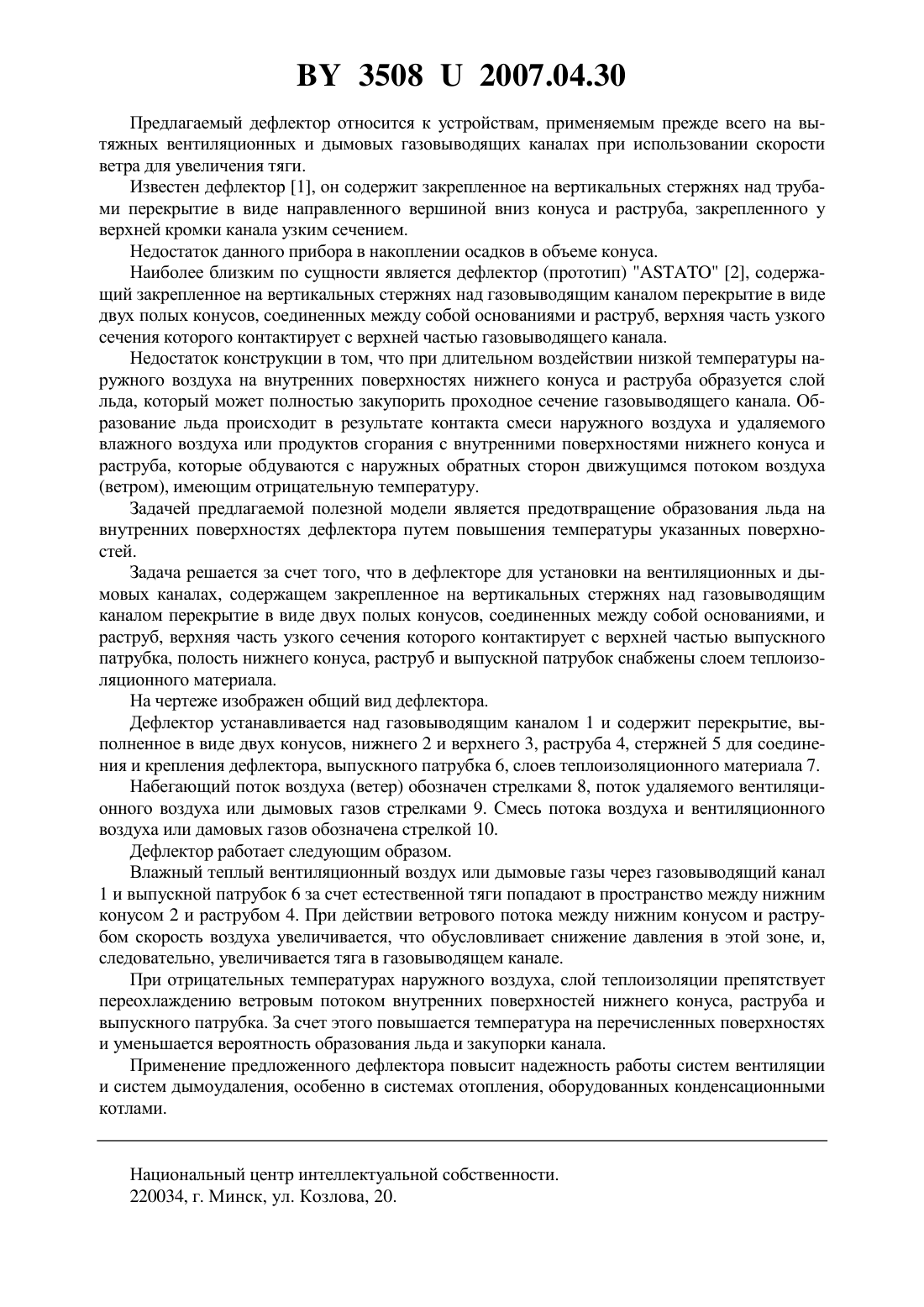

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(72) Авторы Змушко Владимир Степанович Портянко Наталья Яковлевна Кудимов Вадим Анатольевич Ларин Алексей Владимирович(73) Патентообладатель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(57) Дефлектор для установки на вытяжных вентиляционных и дымовых газовыводящих каналах, содержащий закрепленное на стержнях над газовыводящим каналом перекрытие в виде двух полых конусов, соединенных между собой основаниями, и раструб, верхняя часть узкого сечения которого контактирует с верхней частью выпускного патрубка, отличающийся тем, что полость нижнего конуса, раструб и выпускной патрубок снабжены слоем теплоизоляционного материала. 35082007.04.30 Предлагаемый дефлектор относится к устройствам, применяемым прежде всего на вытяжных вентиляционных и дымовых газовыводящих каналах при использовании скорости ветра для увеличения тяги. Известен дефлектор 1, он содержит закрепленное на вертикальных стержнях над трубами перекрытие в виде направленного вершиной вниз конуса и раструба, закрепленного у верхней кромки канала узким сечением. Недостаток данного прибора в накоплении осадков в объеме конуса. Наиболее близким по сущности является дефлектор (прототип)2, содержащий закрепленное на вертикальных стержнях над газовыводящим каналом перекрытие в виде двух полых конусов, соединенных между собой основаниями и раструб, верхняя часть узкого сечения которого контактирует с верхней частью газовыводящего канала. Недостаток конструкции в том, что при длительном воздействии низкой температуры наружного воздуха на внутренних поверхностях нижнего конуса и раструба образуется слой льда, который может полностью закупорить проходное сечение газовыводящего канала. Образование льда происходит в результате контакта смеси наружного воздуха и удаляемого влажного воздуха или продуктов сгорания с внутренними поверхностями нижнего конуса и раструба, которые обдуваются с наружных обратных сторон движущимся потоком воздуха(ветром), имеющим отрицательную температуру. Задачей предлагаемой полезной модели является предотвращение образования льда на внутренних поверхностях дефлектора путем повышения температуры указанных поверхностей. Задача решается за счет того, что в дефлекторе для установки на вентиляционных и дымовых каналах, содержащем закрепленное на вертикальных стержнях над газовыводящим каналом перекрытие в виде двух полых конусов, соединенных между собой основаниями, и раструб, верхняя часть узкого сечения которого контактирует с верхней частью выпускного патрубка, полость нижнего конуса, раструб и выпускной патрубок снабжены слоем теплоизоляционного материала. На чертеже изображен общий вид дефлектора. Дефлектор устанавливается над газовыводящим каналом 1 и содержит перекрытие, выполненное в виде двух конусов, нижнего 2 и верхнего 3, раструба 4, стержней 5 для соединения и крепления дефлектора, выпускного патрубка 6, слоев теплоизоляционного материала 7. Набегающий поток воздуха (ветер) обозначен стрелками 8, поток удаляемого вентиляционного воздуха или дымовых газов стрелками 9. Смесь потока воздуха и вентиляционного воздуха или дамовых газов обозначена стрелкой 10. Дефлектор работает следующим образом. Влажный теплый вентиляционный воздух или дымовые газы через газовыводящий канал 1 и выпускной патрубок 6 за счет естественной тяги попадают в пространство между нижним конусом 2 и раструбом 4. При действии ветрового потока между нижним конусом и раструбом скорость воздуха увеличивается, что обусловливает снижение давления в этой зоне, и,следовательно, увеличивается тяга в газовыводящем канале. При отрицательных температурах наружного воздуха, слой теплоизоляции препятствует переохлаждению ветровым потоком внутренних поверхностей нижнего конуса, раструба и выпускного патрубка. За счет этого повышается температура на перечисленных поверхностях и уменьшается вероятность образования льда и закупорки канала. Применение предложенного дефлектора повысит надежность работы систем вентиляции и систем дымоудаления, особенно в системах отопления, оборудованных конденсационными котлами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
