Датчик уровня топлива

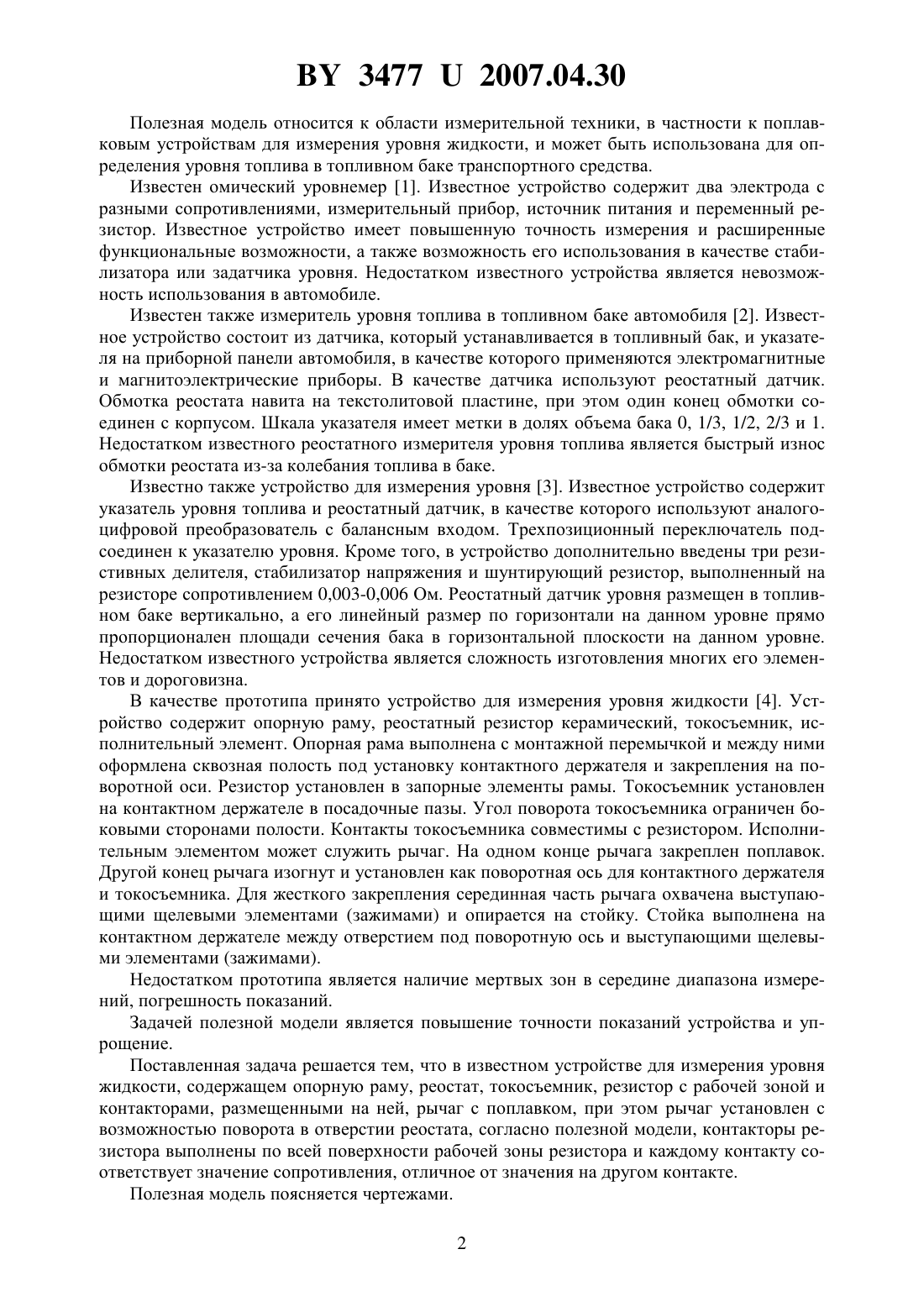

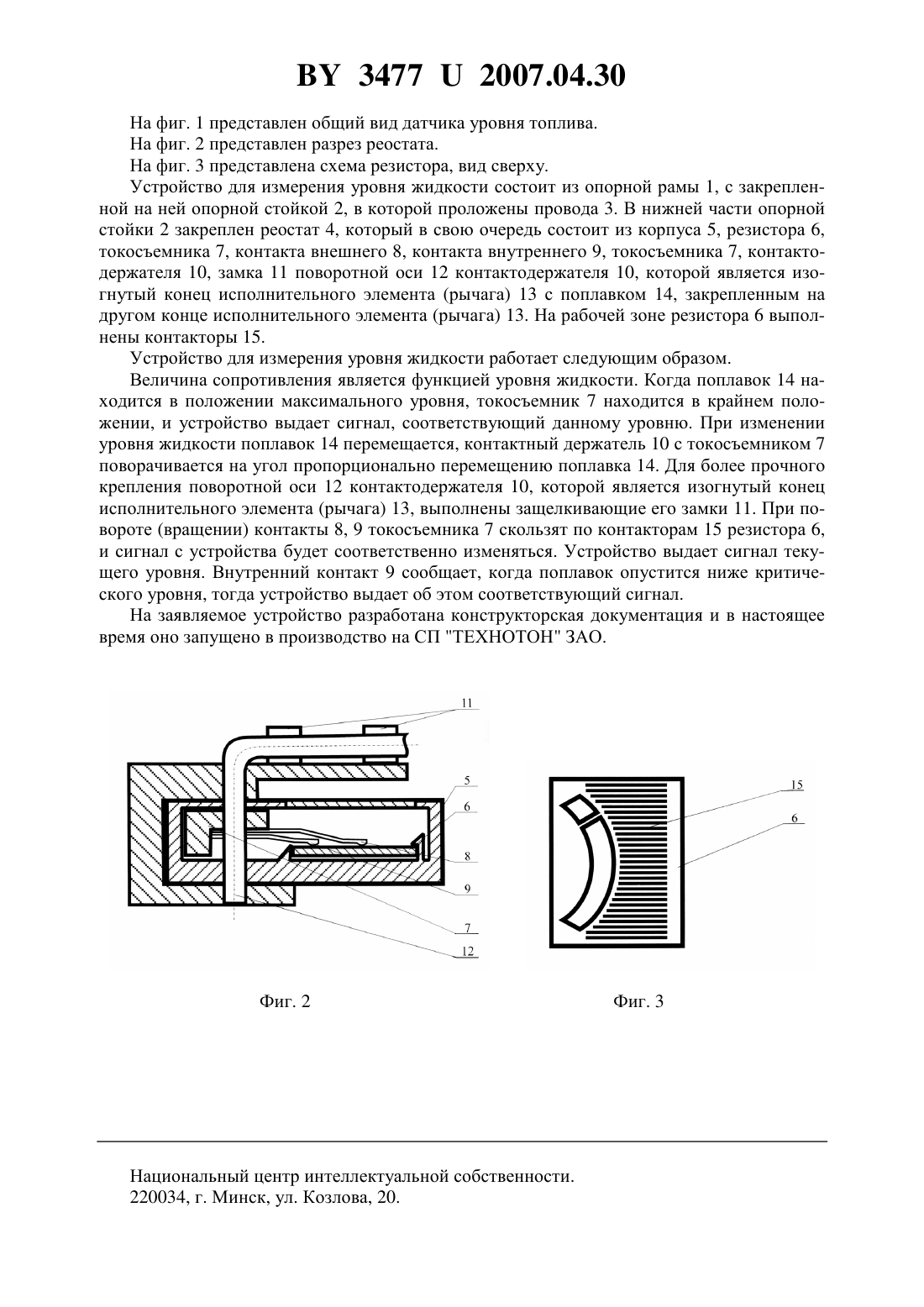

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное белорусскороссийское предприятие Технотон Закрытое акционерное общество(72) Автор Каплунский Александр Романович(73) Патентообладатель Совместное белорусско-российское предприятие Технотон Закрытое акционерное общество(57) Устройство для измерения уровня жидкости, содержащее опорную раму, реостат, токосъемник, резистор с рабочей зоной и контакторами, размещенными на ней, рычаг с поплавком, при этом рычаг установлен с возможностью поворота в отверстии реостата,отличающееся тем, что контакторы резистора выполнены по всей поверхности рабочей зоны резистора и каждому контакту соответствует значение сопротивления, отличное от значения на другом контакте. 34772007.04.30 Полезная модель относится к области измерительной техники, в частности к поплавковым устройствам для измерения уровня жидкости, и может быть использована для определения уровня топлива в топливном баке транспортного средства. Известен омический уровнемер 1. Известное устройство содержит два электрода с разными сопротивлениями, измерительный прибор, источник питания и переменный резистор. Известное устройство имеет повышенную точность измерения и расширенные функциональные возможности, а также возможность его использования в качестве стабилизатора или задатчика уровня. Недостатком известного устройства является невозможность использования в автомобиле. Известен также измеритель уровня топлива в топливном баке автомобиля 2. Известное устройство состоит из датчика, который устанавливается в топливный бак, и указателя на приборной панели автомобиля, в качестве которого применяются электромагнитные и магнитоэлектрические приборы. В качестве датчика используют реостатный датчик. Обмотка реостата навита на текстолитовой пластине, при этом один конец обмотки соединен с корпусом. Шкала указателя имеет метки в долях объема бака 0, 1/3, 1/2, 2/3 и 1. Недостатком известного реостатного измерителя уровня топлива является быстрый износ обмотки реостата из-за колебания топлива в баке. Известно также устройство для измерения уровня 3. Известное устройство содержит указатель уровня топлива и реостатный датчик, в качестве которого используют аналогоцифровой преобразователь с балансным входом. Трехпозиционный переключатель подсоединен к указателю уровня. Кроме того, в устройство дополнительно введены три резистивных делителя, стабилизатор напряжения и шунтирующий резистор, выполненный на резисторе сопротивлением 0,003-0,006 Ом. Реостатный датчик уровня размещен в топливном баке вертикально, а его линейный размер по горизонтали на данном уровне прямо пропорционален площади сечения бака в горизонтальной плоскости на данном уровне. Недостатком известного устройства является сложность изготовления многих его элементов и дороговизна. В качестве прототипа принято устройство для измерения уровня жидкости 4. Устройство содержит опорную раму, реостатный резистор керамический, токосъемник, исполнительный элемент. Опорная рама выполнена с монтажной перемычкой и между ними оформлена сквозная полость под установку контактного держателя и закрепления на поворотной оси. Резистор установлен в запорные элементы рамы. Токосъемник установлен на контактном держателе в посадочные пазы. Угол поворота токосъемника ограничен боковыми сторонами полости. Контакты токосъемника совместимы с резистором. Исполнительным элементом может служить рычаг. На одном конце рычага закреплен поплавок. Другой конец рычага изогнут и установлен как поворотная ось для контактного держателя и токосъемника. Для жесткого закрепления серединная часть рычага охвачена выступающими щелевыми элементами (зажимами) и опирается на стойку. Стойка выполнена на контактном держателе между отверстием под поворотную ось и выступающими щелевыми элементами (зажимами). Недостатком прототипа является наличие мертвых зон в середине диапазона измерений, погрешность показаний. Задачей полезной модели является повышение точности показаний устройства и упрощение. Поставленная задача решается тем, что в известном устройстве для измерения уровня жидкости, содержащем опорную раму, реостат, токосъемник, резистор с рабочей зоной и контакторами, размещенными на ней, рычаг с поплавком, при этом рычаг установлен с возможностью поворота в отверстии реостата, согласно полезной модели, контакторы резистора выполнены по всей поверхности рабочей зоны резистора и каждому контакту соответствует значение сопротивления, отличное от значения на другом контакте. Полезная модель поясняется чертежами. 2 34772007.04.30 На фиг. 1 представлен общий вид датчика уровня топлива. На фиг. 2 представлен разрез реостата. На фиг. 3 представлена схема резистора, вид сверху. Устройство для измерения уровня жидкости состоит из опорной рамы 1, с закрепленной на ней опорной стойкой 2, в которой проложены провода 3. В нижней части опорной стойки 2 закреплен реостат 4, который в свою очередь состоит из корпуса 5, резистора 6,токосъемника 7, контакта внешнего 8, контакта внутреннего 9, токосъемника 7, контактодержателя 10, замка 11 поворотной оси 12 контактодержателя 10, которой является изогнутый конец исполнительного элемента (рычага) 13 с поплавком 14, закрепленным на другом конце исполнительного элемента (рычага) 13. На рабочей зоне резистора 6 выполнены контакторы 15. Устройство для измерения уровня жидкости работает следующим образом. Величина сопротивления является функцией уровня жидкости. Когда поплавок 14 находится в положении максимального уровня, токосъемник 7 находится в крайнем положении, и устройство выдает сигнал, соответствующий данному уровню. При изменении уровня жидкости поплавок 14 перемещается, контактный держатель 10 с токосъемником 7 поворачивается на угол пропорционально перемещению поплавка 14. Для более прочного крепления поворотной оси 12 контактодержателя 10, которой является изогнутый конец исполнительного элемента (рычага) 13, выполнены защелкивающие его замки 11. При повороте (вращении) контакты 8, 9 токосъемника 7 скользят по контакторам 15 резистора 6,и сигнал с устройства будет соответственно изменяться. Устройство выдает сигнал текущего уровня. Внутренний контакт 9 сообщает, когда поплавок опустится ниже критического уровня, тогда устройство выдает об этом соответствующий сигнал. На заявляемое устройство разработана конструкторская документация и в настоящее время оно запущено в производство на СП ТЕХНОТОН ЗАО. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
