Клапан регулирующий

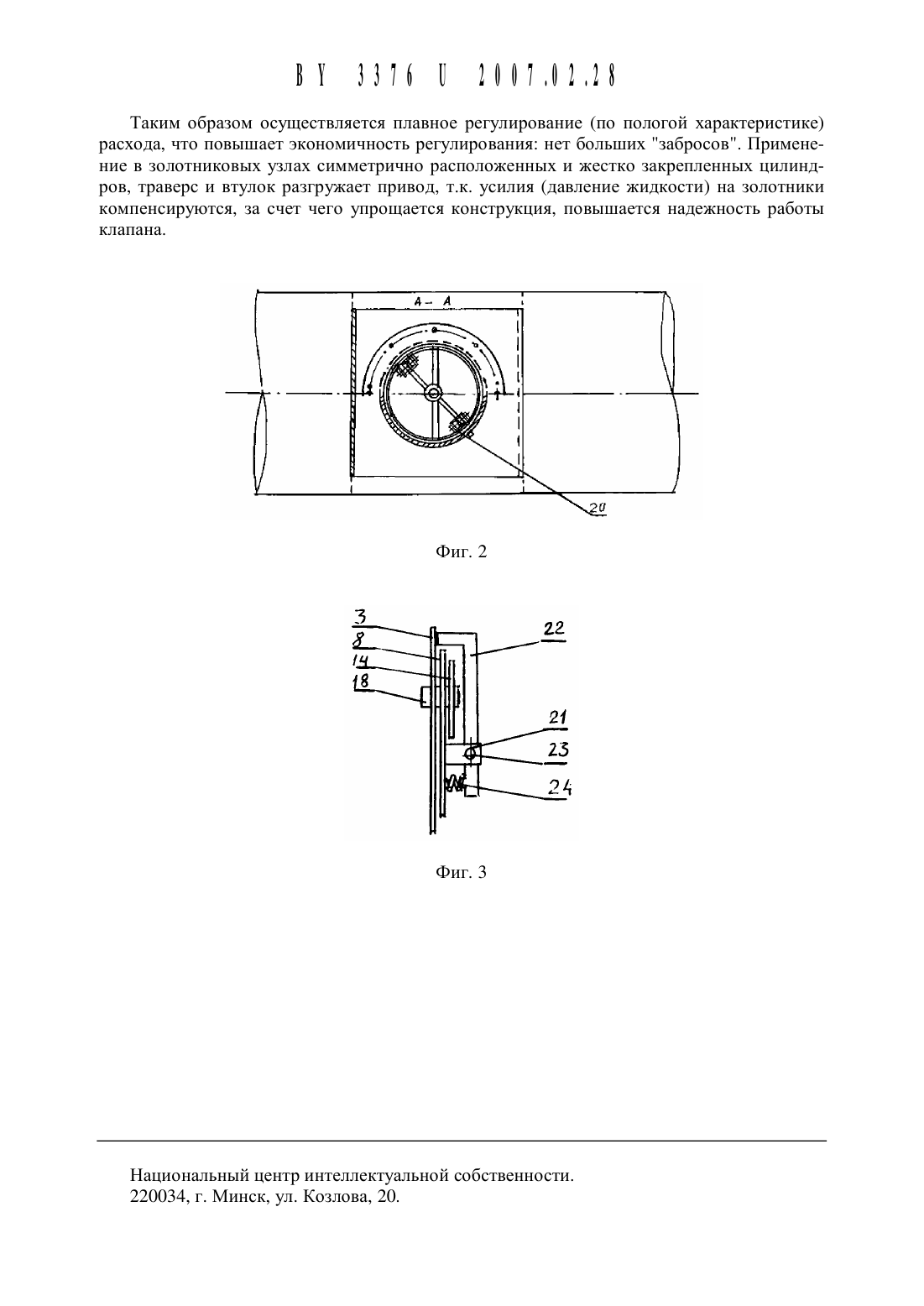

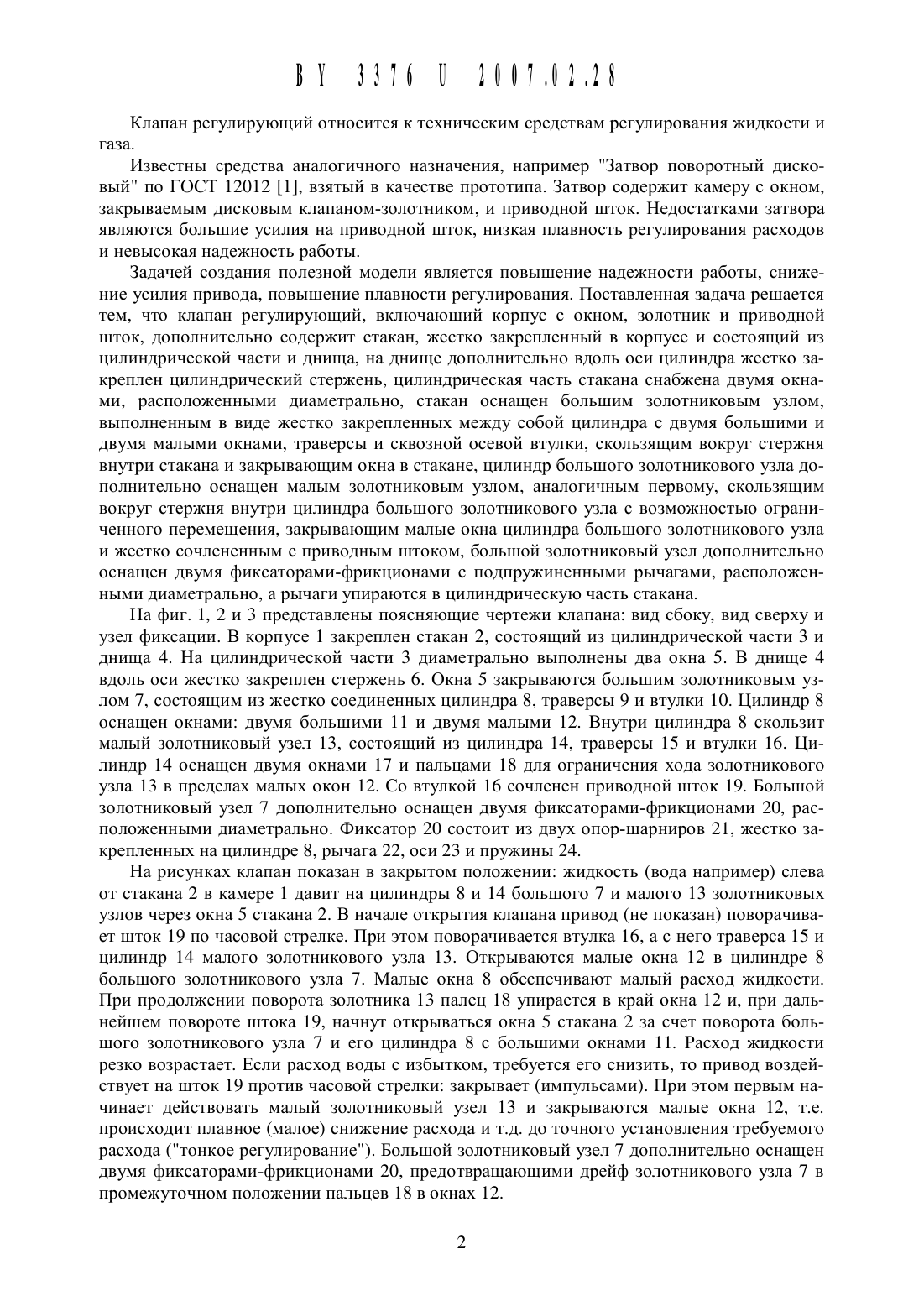

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич (ВУ)(73) Патентообладатель Берхин Владимир Ильич (ВУ)Клапан регулирующий, включающий корпус с окном, золотник и приводной щток,отличающийся тем, что дополнительно содержит стакан, жестко закрепленный в корпусе и состоящий из цилиндрической части и днища, на днище дополнительно вдоль оси цилиндра жестко закреплен стержень, цилиндрическая часть стакана снабжена двумя окнами, расположенными диаметрально, стакан оснащен больщим золотниковым узлом,выполненным в виде жестко закрепленных между собой цилиндра с двумя больщими и двумя малыми окнами, траверсы и сквозной осевой втулки, скользящим вокруг стержня внутри стакана и закрывающим окна в стакане, цилиндр больщого золотникового узла дополнительно оснащен малым золотниковым узлом, аналогичным первому, скользящим вокруг стержня внутри цилиндра больщого золотникового узла с возможностью ограниченного перемещения, закрывающим малые окна цилиндра больщого золотникового узла и жестко сочлененным с приводным щтоком, больщой золотниковый узел дополнительно оснащен двумя фиксаторами-фрикционами с подпружиненными рычагами, расположенными диаметрально, а рычаги упираются в цилиндрическую часть стакана.(56) 1. Затвор поворотный дисковый по ГОСТ 12012. Промышленная трубопроводная арматура Каталог-справочник. - М., 1969. - С. 171.Клапан регулирующий относится К техническим средствам регулирования жидкости и газа.Известны средства аналогичного назначения, например Затвор поворотный дисковый по ГОСТ 12012 1, взятый в качестве прототипа. Затвор содержит камеру с окном,закрь 1 ваемь 1 м дисковым клапаном-золотником, и приводной шток. Недостатками затвора являются большие усилия на приводной шток, низкая плавность регулирования расходов и невысокая надежность работы.Задачей создания полезной модели является повышение надежности работы, снижение усилия привода, повышение плавности регулирования. Поставленная задача решается тем, что клапан регулирующий, включающий корпус с окном, золотник и приводной шток, дополнительно содержит стакан, жестко закрепленный в корпусе и состоящий из цилиндрической части и днища, на днище дополнительно вдоль оси цилиндра жестко закреплен цилиндрический стержень, цилиндрическая часть стакана снабжена двумя окнами, расположенными диаметрально, стакан оснащен большим золотниковым узлом,выполненным в виде жестко закрепленных между собой цилиндра с двумя большими и двумя малыми окнами, траверсы и сквозной осевой втулки, скользящим вокруг стержня внутри стакана и закрывающим окна в стакане, цилиндр большого золотникового узла дополнительно оснащен малым золотниковым узлом, аналогичным первому, скользящим вокруг стержня внутри цилиндра большого золотникового узла с возможностью ограниченного перемещения, закрывающим малые окна цилиндра большого золотникового узла и жестко сочлененным с приводным штоком, большой золотниковый узел дополнительно оснащен двумя фиксаторами-фрикционами с подпружиненными рычагами, расположенными диаметрально, а рычаги упираются в цилиндрическую часть стакана.На фиг. 1, 2 и 3 представлены поясняющие чертежи клапана вид сбоку, вид сверху и узел фиксации. В корпусе 1 закреплен стакан 2, состоящий из цилиндрической части 3 и днища 4. На цилиндрической части 3 диаметрально выполнены два окна 5. В днище 4 вдоль оси жестко закреплен стержень 6. Окна 5 закрываются большим золотниковым узлом 7, состоящим из жестко соединенных цилиндра 8, траверсы 9 и втулки 10. Цилиндр 8 оснащен окнами двумя большими 11 и двумя малыми 12. Внутри цилиндра 8 скользит малый золотниковый узел 13, состоящий из цилиндра 14, траверсы 15 и втулки 16. Цилиндр 14 оснащен двумя окнами 17 и пальцами 18 для ограничения хода золотникового узла 13 в пределах малых окон 12. Со втулкой 16 сочленен приводной шток 19. Большой золотниковый узел 7 дополнительно оснащен двумя фиксаторами-фрикционами 20, расположенными диаметрально. Фиксатор 20 состоит из двух опор-шарниров 21, жестко закрепленных на цилиндре 8, рычага 22, оси 23 и пружины 24.На рисунках клапан показан в закрытом положении жидкость (вода например) слева от стакана 2 в камере 1 давит на цилиндры 8 и 14 большого 7 и малого 13 золотниковых узлов через окна 5 стакана 2. В начале открытия клапана привод (не показан) поворачивает шток 19 по часовой стрелке. При этом поворачивается втулка 16, а с него траверса 15 и цилиндр 14 малого золотникового узла 13. Открываются малые окна 12 в цилиндре 8 большого золотникового узла 7. Малые окна 8 обеспечивают малый расход жидкости. При продолжении поворота золотника 13 палец 18 упирается в край окна 12 и, при дальнейшем повороте штока 19, начнут открываться окна 5 стакана 2 за счет поворота большого золотникового узла 7 и его цилиндра 8 с большими окнами 11. Расход жидкости резко возрастает. Если расход воды с избытком, требуется его снизить, то привод воздействует на шток 19 против часовой стрелки закрывает (импульсами). При этом первым начинает действовать малый золотниковый узел 13 и закрываются малые окна 12, т.е. происходит плавное (малое) снижение расхода и т.д. до точного установления требуемого расхода (тонкое регулирование). Большой золотниковый узел 7 дополнительно оснащен двумя фиксаторами-фрикционами 20, предотвращающими дрейф золотникового узла 7 в промежуточном положении пальцев 18 в окнах 12.Таким образом осуществляется плавное регулирование (по пологой характеристике) расхода, ЧТО повышает экономичность регулирования нет больших забросов. Применение в золотниковых узлах симметрично расположенных и жестко закрепленных ЦИЛИНДров, траверс и втулок разгружает привод, т.к. усилия (Давление жидкости) на золотникиКОМПСНСИРУЪОТСЯ, за СЧЕТ ЧЕГО упрощается КОНСТРУКЦИЯ, повышается надежность работы клапана.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
