Устройство для определения механических характеристик металлических изделий

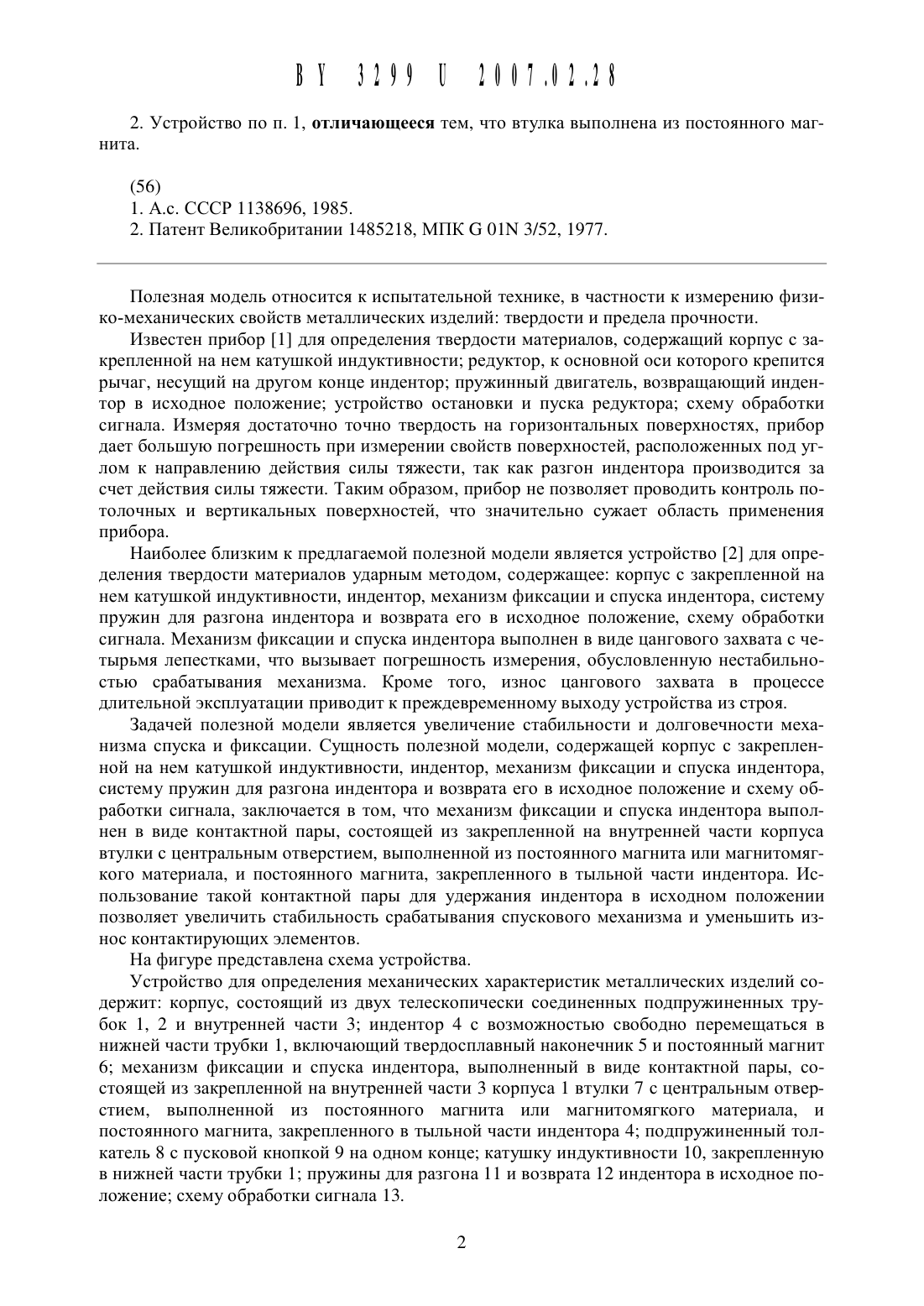

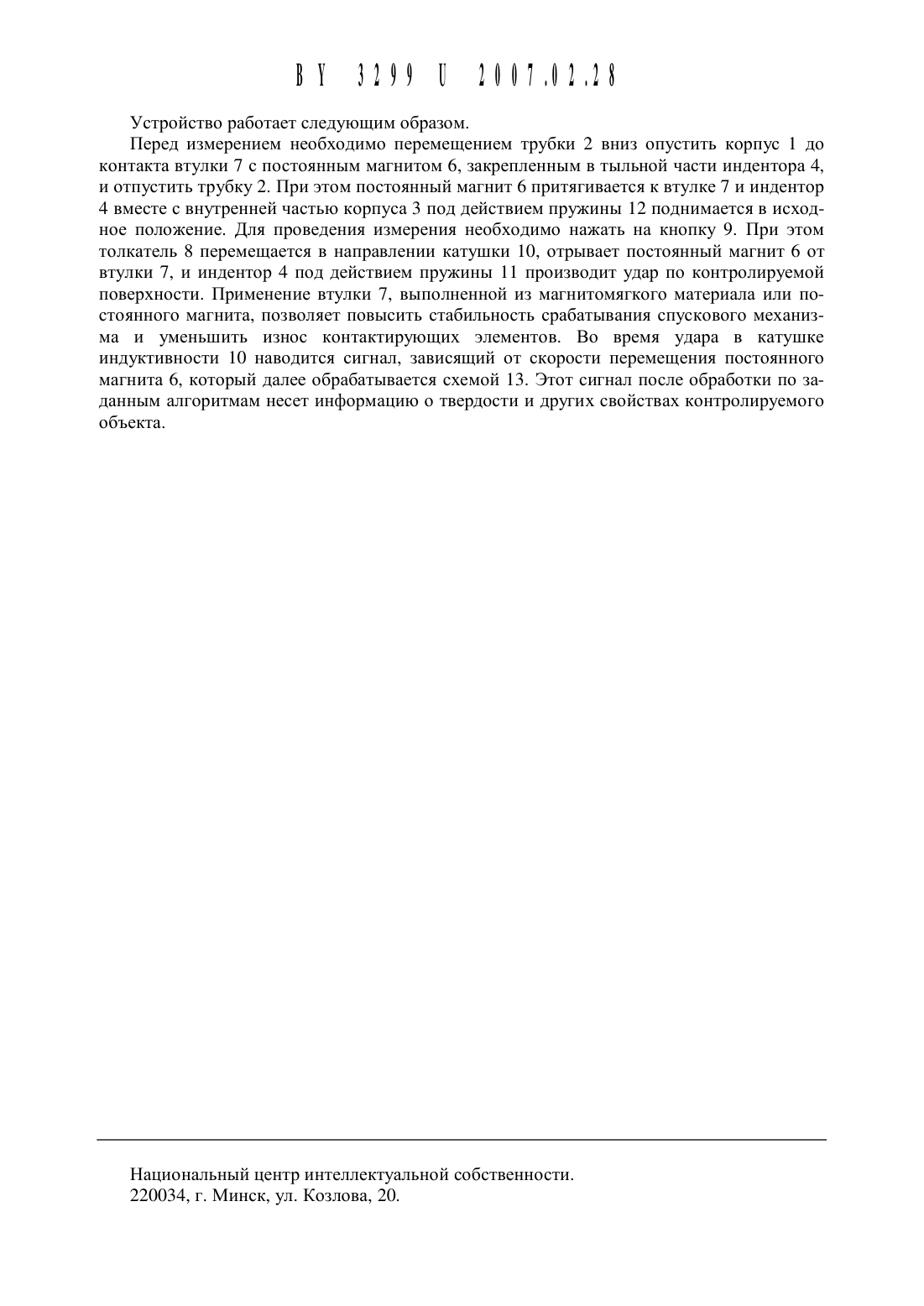

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУУСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ(71) Заявитель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси (ВУ)(72) Авторы Рабцевич Александр Владимирович Рудницкий Валерий Аркадьевич Мацулевич Олег Владимирович(73) Патентообладатель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси (ВУ)1. Устройство для определения механических характеристик металлических изделий,содержащее корпус с закрепленной на нем катушкой индуктивности, индентор, механизм фиксации и спуска индентора, систему пружин для разгона индентора и возврата его в исходное положение, схему обработки сигнала, отличающееся тем, что механизм фиксации и спуска индентора вь 1 полнен в виде контактной парь 1, состоящей из закрепленной на внутренней части корпуса втулки с центральнь 1 м отверстием, вь 1 полненной из магнитомягкого материала, и постоянного магнита, закрепленного в ть 1 льной части индентора.2. УСТРОЙСТВО ПО П. 1, ОТЛИЧЗЮЩЕЕСЯ ТСМ, ЧТО втулка выполнена ИЗ ПОСТОЯННОГО магнита.Полезная Модель относится К испытательной технике, в частности К измерению физико-механических свойств Металлических изделий твердости и предела прочности.Известен прибор 1 для определения твердости материалов, содержащий корпус с закрепленной на нем катушкой индуктивности редуктор, к основной оси которого крепится рычаг, несущий на другом конце индентор пружинный двигатель, возвращающий индентор в исходное положение устройство остановки и пуска редуктора схему обработки сигнала. Измеряя достаточно точно твердость на горизонтальных поверхностях, прибор дает большую погрешность при измерении свойств поверхностей, расположенных под углом к направлению действия силы тяжести, так как разгон индентора производится за счет действия силы тяжести. Таким образом, прибор не позволяет проводить контроль потолочных и вертикальных поверхностей, что значительно сужает область применения прибора.Наиболее близким к предлагаемой полезной модели является устройство 2 для определения твердости материалов ударным методом, содержащее корпус с закрепленной на нем катушкой индуктивности, индентор, механизм фиксации и спуска индентора, систему пружин для разгона индентора и возврата его в исходное положение, схему обработки сигнала. Механизм фиксации и спуска индентора выполнен в виде цангового захвата с четырьмя лепестками, что вызывает погрешность измерения, обусловленную нестабильностью срабатывания механизма. Кроме того, износ цангового захвата в процессе длительной эксплуатации приводит к преждевременному выходу устройства из строя.Задачей полезной модели является увеличение стабильности и долговечности механизма спуска и фиксации. Сущность полезной модели, содержащей корпус с закрепленной на нем катушкой индуктивности, индентор, механизм фиксации и спуска индентора,систему пружин для разгона индентора и возврата его в исходное положение и схему обработки сигнала, заключается в том, что механизм фиксации и спуска индентора вь 1 полнен в виде контактной пары, состоящей из закрепленной на внутренней части корпуса втулки с центральным отверстием, выполненной из постоянного магнита или магнитомягкого материала, и постоянного магнита, закрепленного в тыльной части индентора. Использование такой контактной пары для удержания индентора в исходном положении позволяет увеличить стабильность срабатывания спускового механизма и уменьшить износ контактирующих элементов.На фигуре представлена схема устройства.Устройство для определения механических характеристик металлических изделий содержит корпус, состоящий из двух телескопически соединенных подпружиненных трубок 1, 2 и внутренней части 3 индентор 4 с возможностью свободно перемещаться в нижней части трубки 1, включающий твердосплавный наконечник 5 и постоянный магнит 6 механизм фиксации и спуска индентора, выполненный в виде контактной пары, состоящей из закрепленной на внутренней части 3 корпуса 1 втулки 7 с центральным отверстием, выполненной из постоянного магнита или магнитомягкого материала, и постоянного магнита, закрепленного в тыльной части индентора 4 подпружиненный толкатель 8 с пусковой кнопкой 9 на одном конце катушку индуктивности 10, закрепленную в нижней части трубки 1 пружины для разгона 11 и возврата 12 индентора в исходное положение схему обработки сигнала 13.Устройство работает следующим образом.Перед измерением необходимо перемещением трубки 2 вниз опустить корпус 1 до контакта втулки 7 с постоянным магнитом 6, закрепленным в тыльной части индентора 4,и отпустить трубку 2. При этом постоянный магнит 6 притягивается К втулке 7 и индентор 4 вместе с внутренней Частью корпуса 3 под действием пружины 12 поднимается в исходное положение. Для проведения измерения необходимо нажать на кнопку 9. При этом толкатель 8 перемещается в направлении катушки 10, отрывает постоянный магнит 6 от втулки 7, и индентор 4 под действием пружины 11 производит удар по контролируемой поверхности. Применение втулки 7, выполненной из магнитомягкого материала или постоянного магнита, позволяет повысить стабильность срабатывания спускового механизма и уменьщить износ контактирующих элементов. Во время удара в катущке индуктивности 10 наводится сигнал, зависящий от скорости перемещения постоянного магнита 6, который далее обрабатывается схемой 13. Этот сигнал после обработки по заданным алгоритмам несет информацию о твердости и других свойствах контролируемого объекта.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
