Самозарядный пистолет

Номер патента: U 3183

Опубликовано: 30.12.2006

Автор: Лихота Олег Георгиевич

Скачать PDF файл.

Текст

Смотреть все

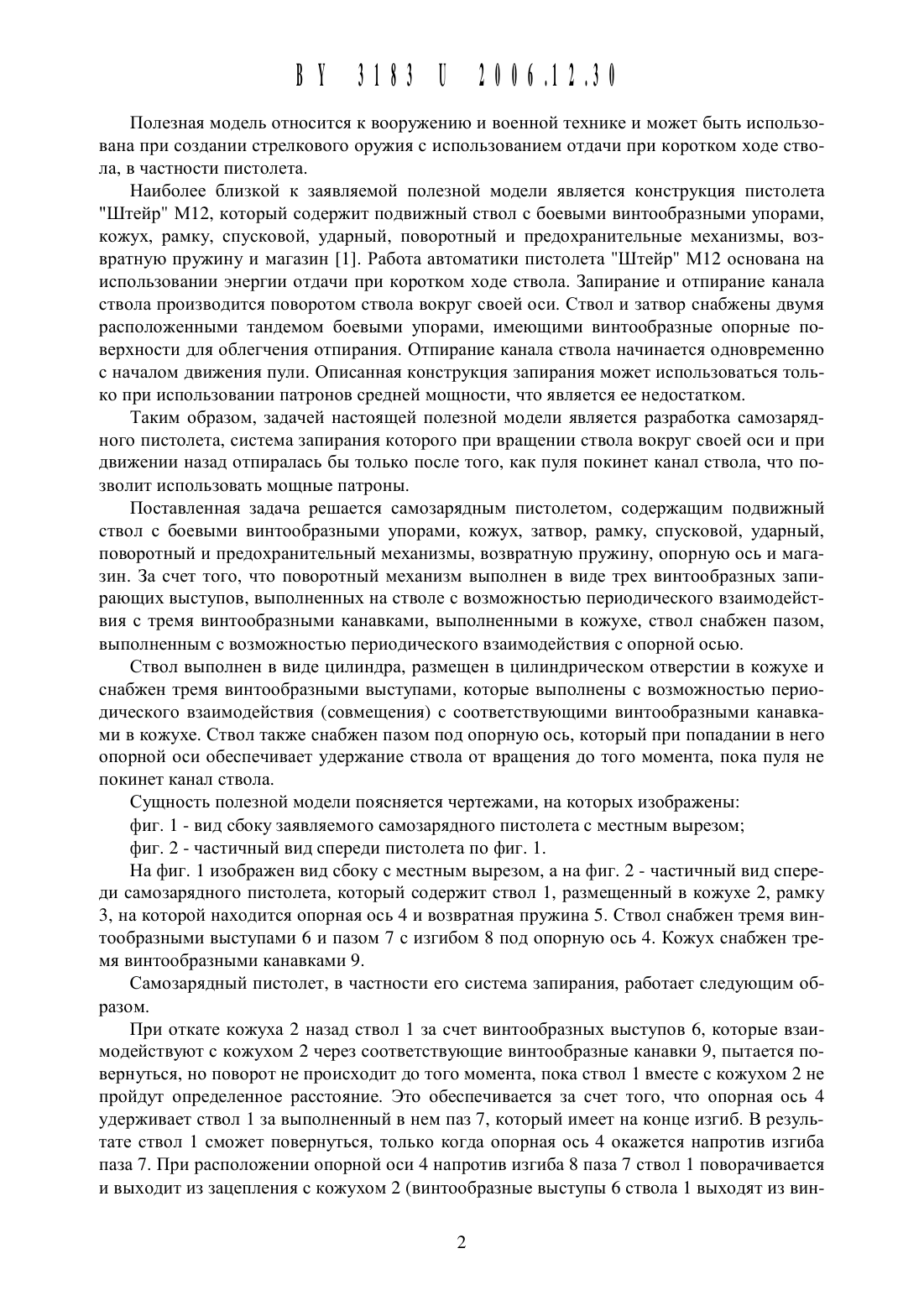

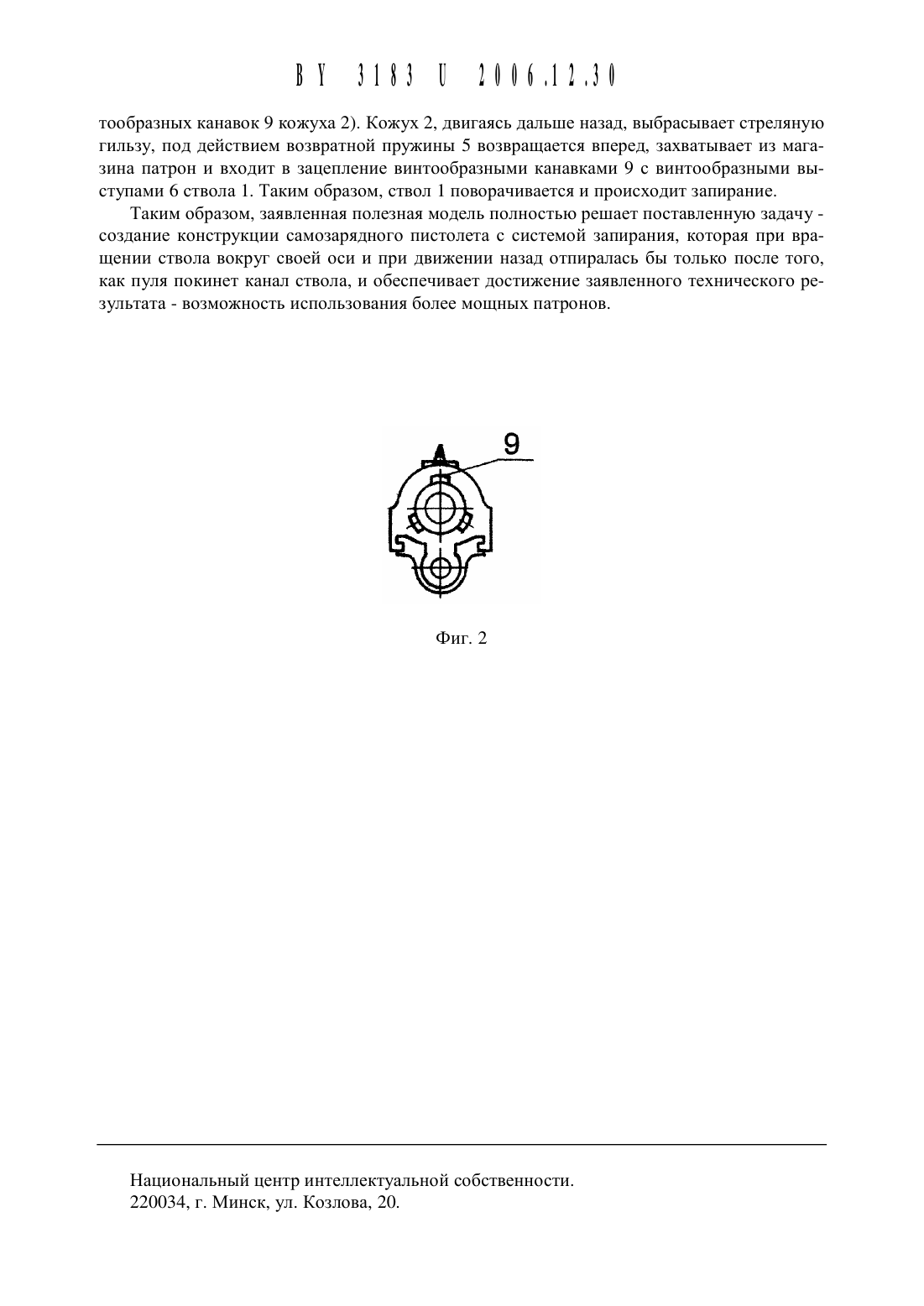

ПОЛЕЗНОЙ (13) и МОДЕЛИК 4 в)2006.12.30 ЕАТЕНТУ 51)7 г мс 3110 НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Лихота Олег Георгиевич(72) Автор Лихота Олег Георгиевич (ВУ)(73) Патентообладатель Лихота Олег Георгиевич (ВУ)Самозарядный пистолет, содержащий подвижный ствол с боевыми винтообразнь 1 ми упорами, кожух, затвор, рамку, спусковой, ударный, поворотный и предохранительный механизмы, возвратную пружину, опорную ось и магазин, отличающийся тем, что поворотный механизм выполнен в виде трех винтообразных запирающих выступов, вь 1 полненных на стволе с возможностью периодического взаимодействия с тремя винтообразнь 1 ми канавками, выполненными в кожухе, ствол снабжен пазом, выполненным с возможностью периодического взаимодействия с опорной осью.(56) 1. Журнал Оружие. - Не 1. - 2003. Издатель - ООО Восточный горизонт, статья Штейр модель 1912, страница 5.Полезная модель относится К вооружению И военной технике И может быть использована при создании стрелкового оружия с использованием отдачи при коротком ходе ствола, в частности пистолета.Наиболее близкой к заявляемой полезной модели является конструкция пистолета Штейр М 12, который содержит подвижный ствол с боевыми винтообразными упорами,кожух, рамку, спусковой, ударный, поворотный и предохранительные механизмы, возвратную пружину и магазин 1. Работа автоматики пистолета Штейр М 12 основана на использовании энергии отдачи при коротком ходе ствола. Запирание и отпирание канала ствола производится поворотом ствола вокруг своей оси. Ствол и затвор снабжены двумя расположенными тандемом боевыми упорами, имеющими винтообразные опорные поверхности для облегчения отпирания. Отпирание канала ствола начинается одновременно с началом движения пули. Описанная конструкция запирания может использоваться только при использовании патронов средней мощности, что является ее недостатком.Таким образом, задачей настоящей полезной модели является разработка самозарядного пистолета, система запирания которого при вращении ствола вокруг своей оси и при движении назад отпиралась бы только после того, как пуля покинет канал ствола, что позволит использовать мощные патроны.Поставленная задача рещается самозарядным пистолетом, содержащим подвижный ствол с боевыми винтообразными упорами, кожух, затвор, рамку, спусковой, ударный,поворотный и предохранительный механизмы, возвратную пружину, опорную ось и магазин. За счет того, что поворотный механизм выполнен в виде трех винтообразных запирающих выступов, выполненных на стволе с возможностью периодического взаимодействия с тремя винтообразными канавками, выполненными в кожухе, ствол снабжен пазом,выполненным с возможностью периодического взаимодействия с опорной осью.Ствол выполнен в виде цилиндра, размещен в цилиндрическом отверстии в кожухе и снабжен тремя винтообразными выступами, которые выполнены с возможностью периодического взаимодействия (совмещения) с соответствующими винтообразными канавками в кожухе. Ствол также снабжен пазом под опорную ось, который при попадании в него опорной оси обеспечивает удержание ствола от вращения до того момента, пока пуля не покинет канал ствола.Сущность полезной модели поясняется чертежами, на которых изображеныфиг. 1 - вид сбоку заявляемого самозарядного пистолета с местным вырезомфиг. 2 - частичный вид спереди пистолета по фиг. 1.На фиг. 1 изображен вид сбоку с местным вырезом, а на фиг. 2 - частичный вид спереди самозарядного пистолета, который содержит ствол 1, размещенный в кожухе 2, рамку 3, на которой находится опорная ось 4 и возвратная пружина 5. Ствол снабжен тремя винтообразными выступами 6 и пазом 7 с изгибом 8 под опорную ось 4. Кожух снабжен тремя винтообразными канавками 9.Самозарядный пистолет, в частности его система запирания, работает следующим образом.При откате кожуха 2 назад ствол 1 за счет винтообразных выступов 6, которые взаимодействуют с кожухом 2 через соответствующие винтообразные канавки 9, пытается повернуться, но поворот не происходит до того момента, пока ствол 1 вместе с кожухом 2 не пройдут определенное расстояние. Это обеспечивается за счет того, что опорная ось 4 удерживает ствол 1 за выполненный в нем паз 7, который имеет на конце изгиб. В результате ствол 1 сможет повернуться, только когда опорная ось 4 окажется напротив изгиба паза 7. При расположении опорной оси 4 напротив изгиба 8 паза 7 ствол 1 поворачивается и выходит из зацепления с кожухом 2 (винтообразные выступы 6 ствола 1 выходят из вин 00 01030 2000.12.30тообразнь 1 х канавок 9 кожуха 2). Кожух 2, двигаясь дальше назад, выбрасывает стреляную гильзу, под действием возвратной пружины 5 возвращается вперед, захватывает из магазина патрон и входит в зацепление винтообразными канавками 9 с винтообразными вь 1 ступами 6 ствола 1. Таким образом, ствол 1 поворачивается и происходит запирание.Таким образом, заявленная полезная модель полностью решает поставленную задачу создание конструкции самозарядного пистолета с системой запирания, которая при враЩении ствола вокруг своей оси и при движении назад отпиралась бы только после того,как пуля покинет канал ствола, и обеспечивает достижение заявленного технического результата - возможность использования более мощных патронов.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
