Мундштук для изготовления керамического кирпича

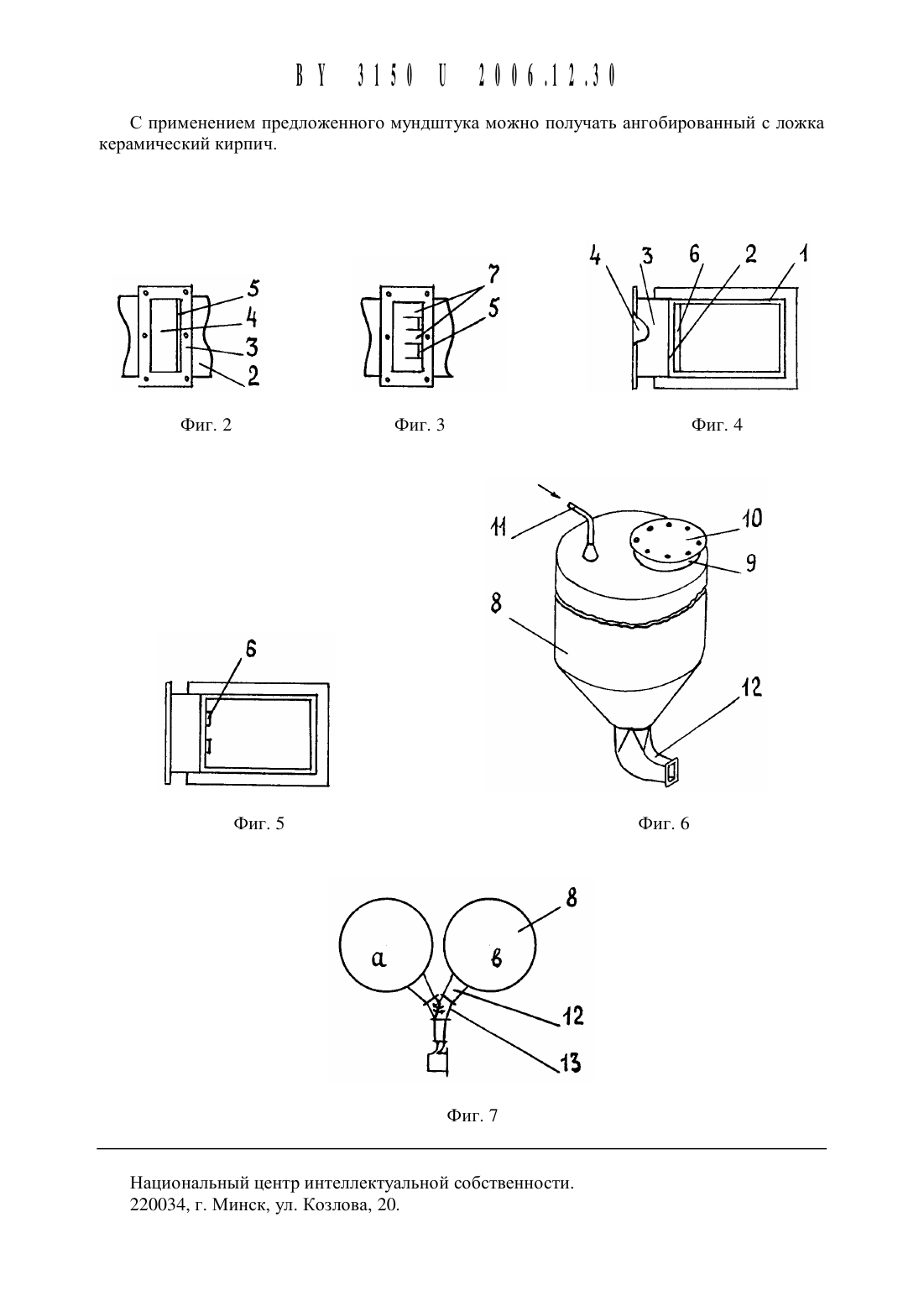

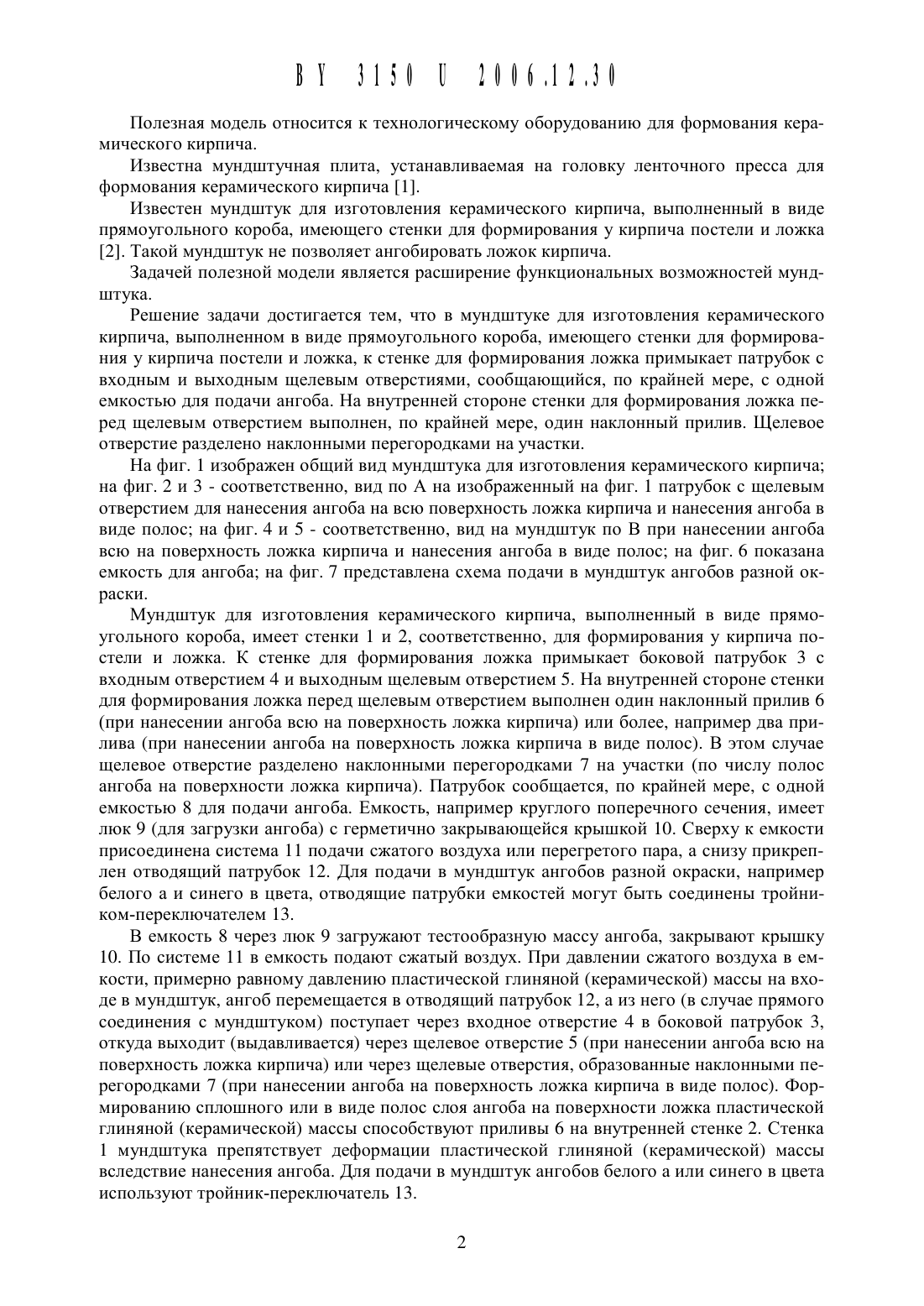

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) МУНДШТУК ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКОГ О КИРПИЧА(21) Номер заявки 11 20060254 (72) Автор Щепочкина Юлия Алексеевна(71) Заявитель Щепочкина Юлия Алек- (73) Патентообладатель Щепочкина Юлия сеевна (КН) Алексеевна (КН)1. Мундштук для изготовления керамического кирпича, выполненный в виде прямоугольного короба, имеющего стенки для формирования у кирпича постели и ложка, отличающийся тем, ЧТО К стенке для формирования ложка Примыкает патрубок с входным и выходным щелевым отверстиями, сообЩаюЩийся, по крайней мере, с одной емкостью для подачи ангоба.2. Мундштук для изготовления керамического кирпича по п. 1, отличающийся тем,ЧТО на внутренней стороне стенки для формирования ложка перед щелевым отверстием выполнен, по крайней мере, один наклонный прилив.3. Мундштук для изготовления керамического кирпича по п. 1, отличающийся тем,что щелевое отверстие разделено наклонными перегородками на участки.1. Болдырев А.С., Золотов П.П., Люсов А.Н. и др. Строительные материалы Справочник / Под ред. А.С. Болдырева, П.П. Золотова. - М. Стройиздат, 1989. - С. 197, рис. 5.13.Полезная Модель относится К технологическому оборудованию для формования керамического кирпича.Известна мундштучная плита, устанавливаемая на головку ленточного пресса для формования керамического кирпича 1.Известен мундштук для изготовления керамического кирпича, выполненный в виде прямоугольного короба, имеющего стенки для формирования у кирпича постели и ложка 2. Такой мундштук не позволяет ангобировать ложок кирпича.Задачей полезной модели является расширение функциональных возможностей мундштука.Решение задачи достигается тем, что в мундштуке для изготовления керамического кирпича, выполненном в виде прямоугольного короба, имеющего стенки для формирования у кирпича постели и ложка, к стенке для формирования ложка примыкает патрубок с входным и выходным шелевым отверстиями, сообшаюшийся, по крайней мере, с одной емкостью для подачи ангоба. На внутренней стороне стенки для формирования ложка перед шелевым отверстием выполнен, по крайней мере, один наклонный прилив. Щелевое отверстие разделено наклонными перегородками на участки.На фиг. 1 изображен обший вид мундштука для изготовления керамического кирпича на фиг. 2 и 3 - соответственно, вид по А на изображенный на фиг. 1 патрубок с шелевым отверстием для нанесения ангоба на всю поверхность ложка кирпича и нанесения ангоба в виде полос на фиг. 4 и 5 - соответственно, вид на мундштук по В при нанесении ангоба всю на поверхность ложка кирпича и нанесения ангоба в виде полос на фиг. 6 показана емкость для ангоба на фиг. 7 представлена схема подачи в мундштук ангобов разной окраски.Мундштук для изготовления керамического кирпича, выполненный в виде прямоугольного короба, имеет стенки 1 и 2, соответственно, для формирования у кирпича постели и ложка. К стенке для формирования ложка примыкает боковой патрубок 3 с входным отверстием 4 и выходным шелевым отверстием 5. На внутренней стороне стенки для формирования ложка перед шелевым отверстием выполнен один наклонный прилив 6(при нанесении ангоба всю на поверхность ложка кирпича) или более, например два прилива (при нанесении ангоба на поверхность ложка кирпича в виде полос). В этом случае Щелевое отверстие разделено наклонными перегородками 7 на участки (по числу полос ангоба на поверхности ложка кирпича). Патрубок сообшается, по крайней мере, с одной емкостью 8 для подачи ангоба. Емкость, например круглого поперечного сечения, имеет люк 9 (для загрузки ангоба) с герметично закрываюшейся крышкой 10. Сверху к емкости присоединена система 11 подачи сжатого воздуха или перегретого пара, а снизу прикреплен отводяший патрубок 12. Для подачи в мундштук ангобов разной окраски, например белого а и синего в Цвета, отводяшие патрубки емкостей могут быть соединены тройником-переключателем 13.В емкость 8 через люк 9 загружают тестообразную массу ангоба, закрывают крышку 10. По системе 11 в емкость подают сжатый воздух. При давлении сжатого воздуха в емкости, примерно равному давлению пластической глиняной (керамической) массы на входе в мундштук, ангоб перемешается в отводяший патрубок 12, а из него (в случае прямого соединения с мундштуком) поступает через входное отверстие 4 в боковой патрубок 3,откуда выходит (выдавливается) через Щелевое отверстие 5 (при нанесении ангоба всю на поверхность ложка кирпича) или через Щелевые отверстия, образованные наклонными перегородками 7 (при нанесении ангоба на поверхность ложка кирпича в виде полос). Формированию сплошного или в виде полос слоя ангоба на поверхности ложка пластической глиняной (керамической) массы способствуют приливы 6 на внутренней стенке 2. Стенка 1 мундштука препятствует деформации пластической глиняной (керамической) массы вследствие нанесения ангоба. Для подачи в мундштук ангобов белого а или синего в Цвета используют тройник-переключатель 13.С Применением предложенного мундштука можно получать ангобированнЬ 1 й с ложка Керамический кирпич.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
