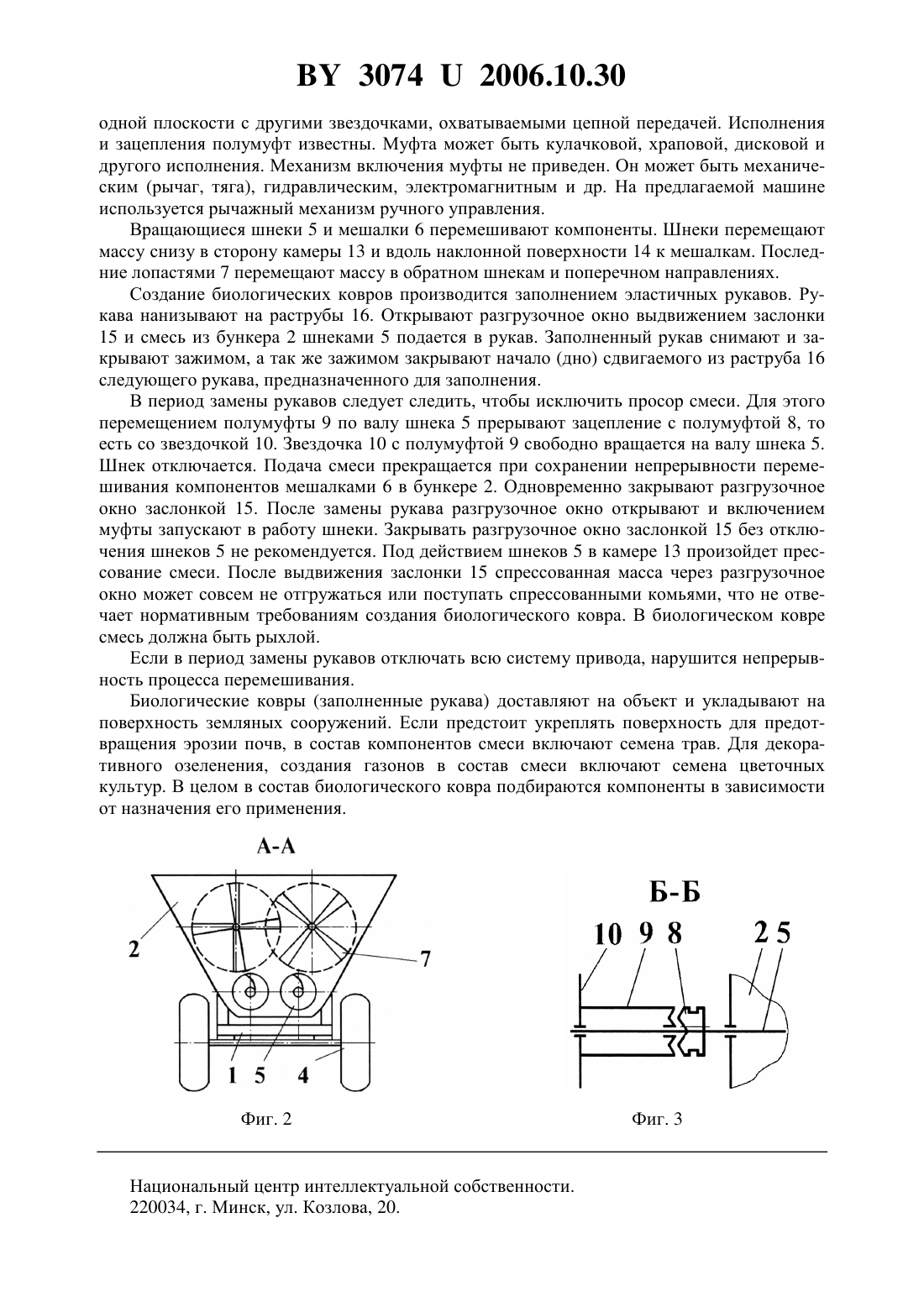

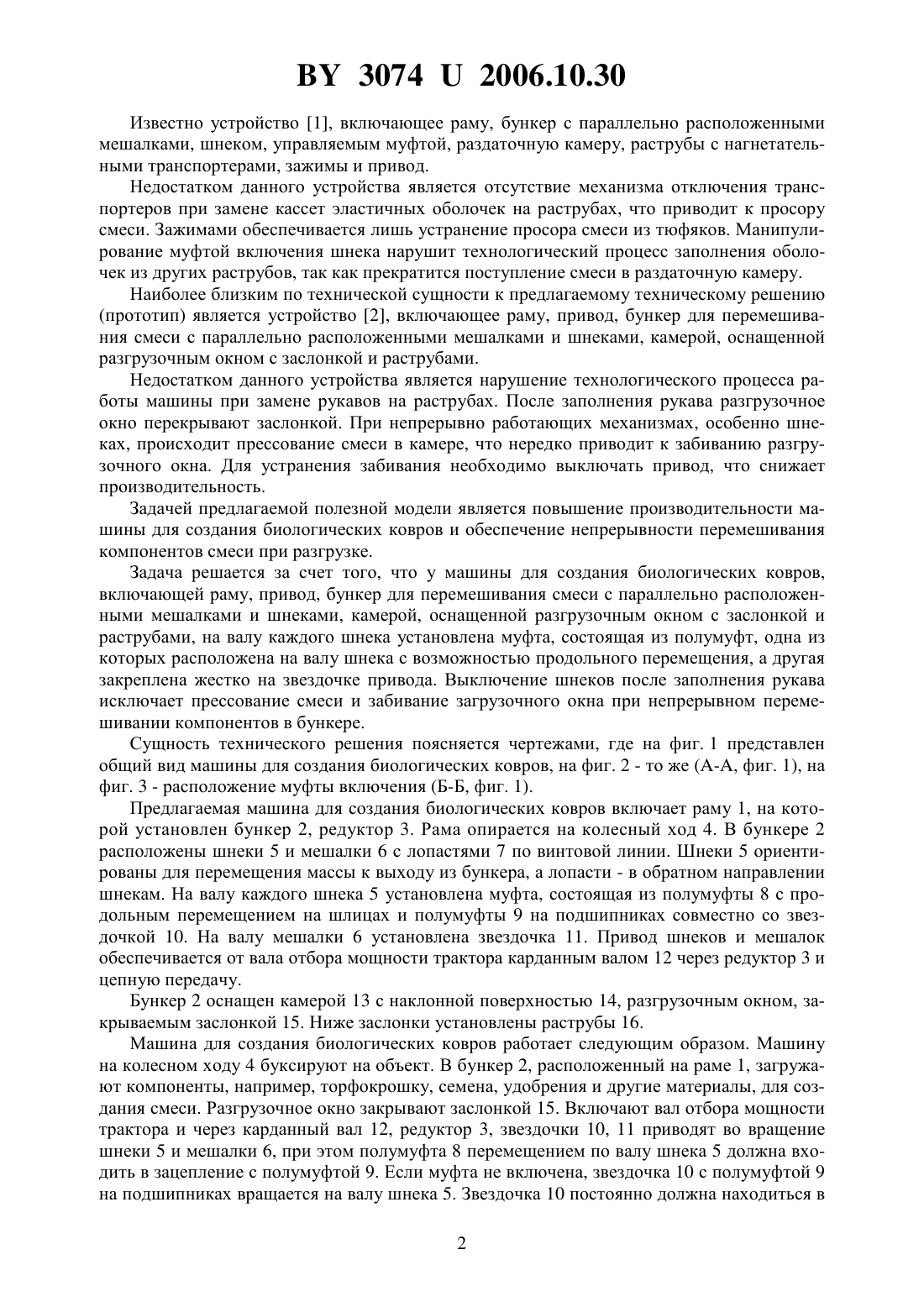

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ СОЗДАНИЯ БИОЛОГИЧЕСКИХ КОВРОВ(71) Заявитель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Кириленков Игорь Валерьевич Титов Владимир Никифорович(73) Патентообладатель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(57) Машина для создания биологических ковров, включающая раму, привод, бункер для перемешивания смеси с параллельно расположенными мешалками и шнеками, камерой,оснащенной разгрузочным окном с заслонкой и раструбами, отличающаяся тем, что на валу каждого шнека установлена муфта, состоящая из полумуфт, одна из которых расположена на валу шнека с возможностью продольного перемещения, а другая закреплена жестко на звездочке привода. Фиг. 1 Предлагаемое техническое решение относится к машинам для укрепления откосов земляных инженерных сооружений на мелиоративных, дорожно-строительных объектах,создания газонов в городском хозяйстве и у индивидуальных застроек. 30742006.10.30 Известно устройство 1, включающее раму, бункер с параллельно расположенными мешалками, шнеком, управляемым муфтой, раздаточную камеру, раструбы с нагнетательными транспортерами, зажимы и привод. Недостатком данного устройства является отсутствие механизма отключения транспортеров при замене кассет эластичных оболочек на раструбах, что приводит к просору смеси. Зажимами обеспечивается лишь устранение просора смеси из тюфяков. Манипулирование муфтой включения шнека нарушит технологический процесс заполнения оболочек из других раструбов, так как прекратится поступление смеси в раздаточную камеру. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является устройство 2, включающее раму, привод, бункер для перемешивания смеси с параллельно расположенными мешалками и шнеками, камерой, оснащенной разгрузочным окном с заслонкой и раструбами. Недостатком данного устройства является нарушение технологического процесса работы машины при замене рукавов на раструбах. После заполнения рукава разгрузочное окно перекрывают заслонкой. При непрерывно работающих механизмах, особенно шнеках, происходит прессование смеси в камере, что нередко приводит к забиванию разгрузочного окна. Для устранения забивания необходимо выключать привод, что снижает производительность. Задачей предлагаемой полезной модели является повышение производительности машины для создания биологических ковров и обеспечение непрерывности перемешивания компонентов смеси при разгрузке. Задача решается за счет того, что у машины для создания биологических ковров,включающей раму, привод, бункер для перемешивания смеси с параллельно расположенными мешалками и шнеками, камерой, оснащенной разгрузочным окном с заслонкой и раструбами, на валу каждого шнека установлена муфта, состоящая из полумуфт, одна из которых расположена на валу шнека с возможностью продольного перемещения, а другая закреплена жестко на звездочке привода. Выключение шнеков после заполнения рукава исключает прессование смеси и забивание загрузочного окна при непрерывном перемешивании компонентов в бункере. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид машины для создания биологических ковров, на фиг. 2 - то же (-, фиг. 1), на фиг. 3 - расположение муфты включения (Б-Б, фиг. 1). Предлагаемая машина для создания биологических ковров включает раму 1, на которой установлен бункер 2, редуктор 3. Рама опирается на колесный ход 4. В бункере 2 расположены шнеки 5 и мешалки 6 с лопастями 7 по винтовой линии. Шнеки 5 ориентированы для перемещения массы к выходу из бункера, а лопасти - в обратном направлении шнекам. На валу каждого шнека 5 установлена муфта, состоящая из полумуфты 8 с продольным перемещением на шлицах и полумуфты 9 на подшипниках совместно со звездочкой 10. На валу мешалки 6 установлена звездочка 11. Привод шнеков и мешалок обеспечивается от вала отбора мощности трактора карданным валом 12 через редуктор 3 и цепную передачу. Бункер 2 оснащен камерой 13 с наклонной поверхностью 14, разгрузочным окном, закрываемым заслонкой 15. Ниже заслонки установлены раструбы 16. Машина для создания биологических ковров работает следующим образом. Машину на колесном ходу 4 буксируют на объект. В бункер 2, расположенный на раме 1, загружают компоненты, например, торфокрошку, семена, удобрения и другие материалы, для создания смеси. Разгрузочное окно закрывают заслонкой 15. Включают вал отбора мощности трактора и через карданный вал 12, редуктор 3, звездочки 10, 11 приводят во вращение шнеки 5 и мешалки 6, при этом полумуфта 8 перемещением по валу шнека 5 должна входить в зацепление с полумуфтой 9. Если муфта не включена, звездочка 10 с полумуфтой 9 на подшипниках вращается на валу шнека 5. Звездочка 10 постоянно должна находиться в 2 30742006.10.30 одной плоскости с другими звездочками, охватываемыми цепной передачей. Исполнения и зацепления полумуфт известны. Муфта может быть кулачковой, храповой, дисковой и другого исполнения. Механизм включения муфты не приведен. Он может быть механическим (рычаг, тяга), гидравлическим, электромагнитным и др. На предлагаемой машине используется рычажный механизм ручного управления. Вращающиеся шнеки 5 и мешалки 6 перемешивают компоненты. Шнеки перемещают массу снизу в сторону камеры 13 и вдоль наклонной поверхности 14 к мешалкам. Последние лопастями 7 перемещают массу в обратном шнекам и поперечном направлениях. Создание биологических ковров производится заполнением эластичных рукавов. Рукава нанизывают на раструбы 16. Открывают разгрузочное окно выдвижением заслонки 15 и смесь из бункера 2 шнеками 5 подается в рукав. Заполненный рукав снимают и закрывают зажимом, а так же зажимом закрывают начало (дно) сдвигаемого из раструба 16 следующего рукава, предназначенного для заполнения. В период замены рукавов следует следить, чтобы исключить просор смеси. Для этого перемещением полумуфты 9 по валу шнека 5 прерывают зацепление с полумуфтой 8, то есть со звездочкой 10. Звездочка 10 с полумуфтой 9 свободно вращается на валу шнека 5. Шнек отключается. Подача смеси прекращается при сохранении непрерывности перемешивания компонентов мешалками 6 в бункере 2. Одновременно закрывают разгрузочное окно заслонкой 15. После замены рукава разгрузочное окно открывают и включением муфты запускают в работу шнеки. Закрывать разгрузочное окно заслонкой 15 без отключения шнеков 5 не рекомендуется. Под действием шнеков 5 в камере 13 произойдет прессование смеси. После выдвижения заслонки 15 спрессованная масса через разгрузочное окно может совсем не отгружаться или поступать спрессованными комьями, что не отвечает нормативным требованиям создания биологического ковра. В биологическом ковре смесь должна быть рыхлой. Если в период замены рукавов отключать всю систему привода, нарушится непрерывность процесса перемешивания. Биологические ковры (заполненные рукава) доставляют на объект и укладывают на поверхность земляных сооружений. Если предстоит укреплять поверхность для предотвращения эрозии почв, в состав компонентов смеси включают семена трав. Для декоративного озеленения, создания газонов в состав смеси включают семена цветочных культур. В целом в состав биологического ковра подбираются компоненты в зависимости от назначения его применения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: E02D 17/20, E02B 5/02

Метки: машина, ковров, биологических, создания
