Штора

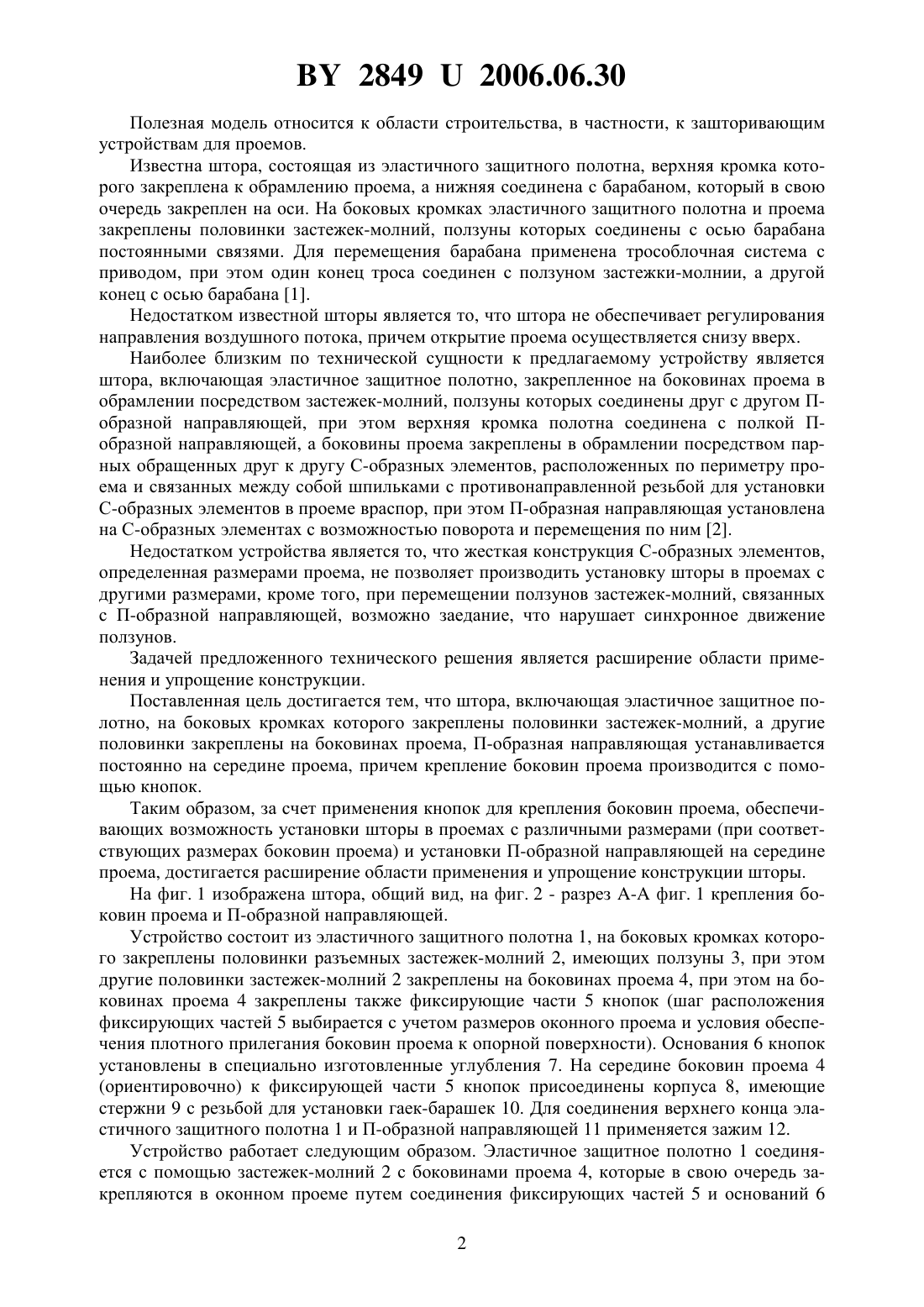

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Клименко Сергей Ефимович Кулешов Василий Васильевич(73) Патентообладатель Ассоциация научнопроизводственных организаций НАМАТЕХСИС(57) Штора для оконного проема, включающая защитное эластичное полотно, закрепленное на боковинах проема в обрамлении посредством застежек-молний и П-образную направляющую, отличающаяся тем, что штора снабжена кнопками, одна половина которой размещена на проеме, а другая половина на боковинах проема, при этом опорная поверхность П-образной направляющей, установленной на середине проема, фиксируется на другой половине кнопки с помощью корпуса. 28492006.06.30 Полезная модель относится к области строительства, в частности, к зашторивающим устройствам для проемов. Известна штора, состоящая из эластичного защитного полотна, верхняя кромка которого закреплена к обрамлению проема, а нижняя соединена с барабаном, который в свою очередь закреплен на оси. На боковых кромках эластичного защитного полотна и проема закреплены половинки застежек-молний, ползуны которых соединены с осью барабана постоянными связями. Для перемещения барабана применена трособлочная система с приводом, при этом один конец троса соединен с ползуном застежки-молнии, а другой конец с осью барабана 1. Недостатком известной шторы является то, что штора не обеспечивает регулирования направления воздушного потока, причем открытие проема осуществляется снизу вверх. Наиболее близким по технической сущности к предлагаемому устройству является штора, включающая эластичное защитное полотно, закрепленное на боковинах проема в обрамлении посредством застежек-молний, ползуны которых соединены друг с другом Побразной направляющей, при этом верхняя кромка полотна соединена с полкой Побразной направляющей, а боковины проема закреплены в обрамлении посредством парных обращенных друг к другу С-образных элементов, расположенных по периметру проема и связанных между собой шпильками с противонаправленной резьбой для установки С-образных элементов в проеме враспор, при этом П-образная направляющая установлена на С-образных элементах с возможностью поворота и перемещения по ним 2. Недостатком устройства является то, что жесткая конструкция С-образных элементов,определенная размерами проема, не позволяет производить установку шторы в проемах с другими размерами, кроме того, при перемещении ползунов застежек-молний, связанных с П-образной направляющей, возможно заедание, что нарушает синхронное движение ползунов. Задачей предложенного технического решения является расширение области применения и упрощение конструкции. Поставленная цель достигается тем, что штора, включающая эластичное защитное полотно, на боковых кромках которого закреплены половинки застежек-молний, а другие половинки закреплены на боковинах проема, П-образная направляющая устанавливается постоянно на середине проема, причем крепление боковин проема производится с помощью кнопок. Таким образом, за счет применения кнопок для крепления боковин проема, обеспечивающих возможность установки шторы в проемах с различными размерами (при соответствующих размерах боковин проема) и установки П-образной направляющей на середине проема, достигается расширение области применения и упрощение конструкции шторы. На фиг. 1 изображена штора, общий вид, на фиг. 2 - разрез - фиг. 1 крепления боковин проема и П-образной направляющей. Устройство состоит из эластичного защитного полотна 1, на боковых кромках которого закреплены половинки разъемных застежек-молний 2, имеющих ползуны 3, при этом другие половинки застежек-молний 2 закреплены на боковинах проема 4, при этом на боковинах проема 4 закреплены также фиксирующие части 5 кнопок (шаг расположения фиксирующих частей 5 выбирается с учетом размеров оконного проема и условия обеспечения плотного прилегания боковин проема к опорной поверхности). Основания 6 кнопок установлены в специально изготовленные углубления 7. На середине боковин проема 4(ориентировочно) к фиксирующей части 5 кнопок присоединены корпуса 8, имеющие стержни 9 с резьбой для установки гаек-барашек 10. Для соединения верхнего конца эластичного защитного полотна 1 и П-образной направляющей 11 применяется зажим 12. Устройство работает следующим образом. Эластичное защитное полотно 1 соединяется с помощью застежек-молний 2 с боковинами проема 4, которые в свою очередь закрепляются в оконном проеме путем соединения фиксирующих частей 5 и оснований 6 2 28492006.06.30 кнопок, затем на стержни 9 устанавливается П-образная направляющая 11, положение которой фиксируется с помощью гаек-барашек 11, а свободный конец эластичного защитного полотна 1 соединяется с полкой П-образной направляющей зажимом 12. Для изменения площади незашторенного проема ползуны 3 застежек-молний 2 перемещаются вниз, увеличивая соответствующим образом площадь незашторенного проема, а изменение угла наклона П-образной направляющей 11 с расположенным на ней свободным концом эластичного защитного полотна 1 достигается поворотом П-образной направляющей 11 при снятом зажиме 12 с последующей фиксацией П-образной направляющей 11 гайками-барашками 10 и свободного конца эластичного защитного полотна 1 зажимами 12. Предлагаемое устройство по сравнению с существующими позволяет расширить область применения шторы и упрощает ее конструкцию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
