Двутавровая балка для опалубки

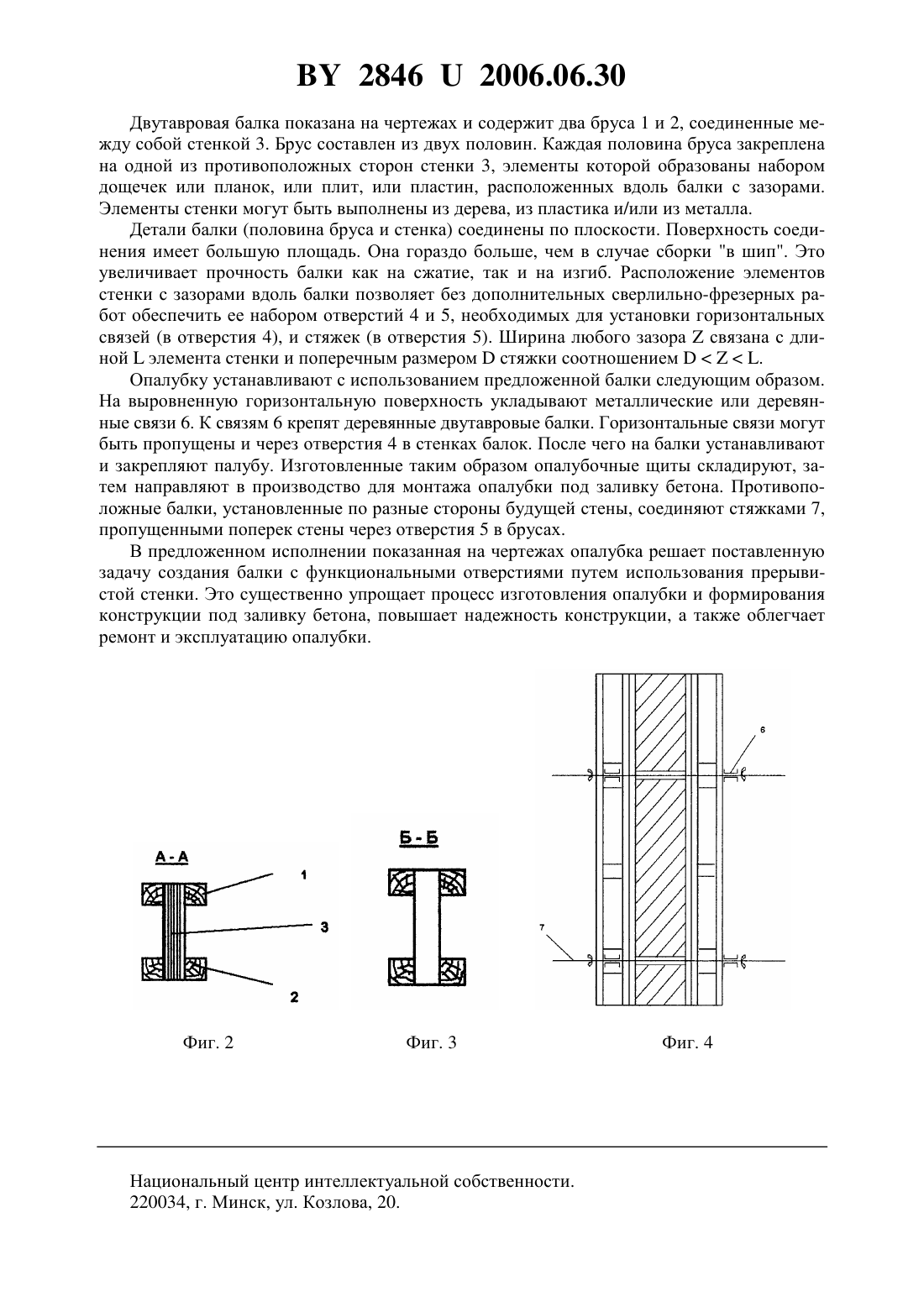

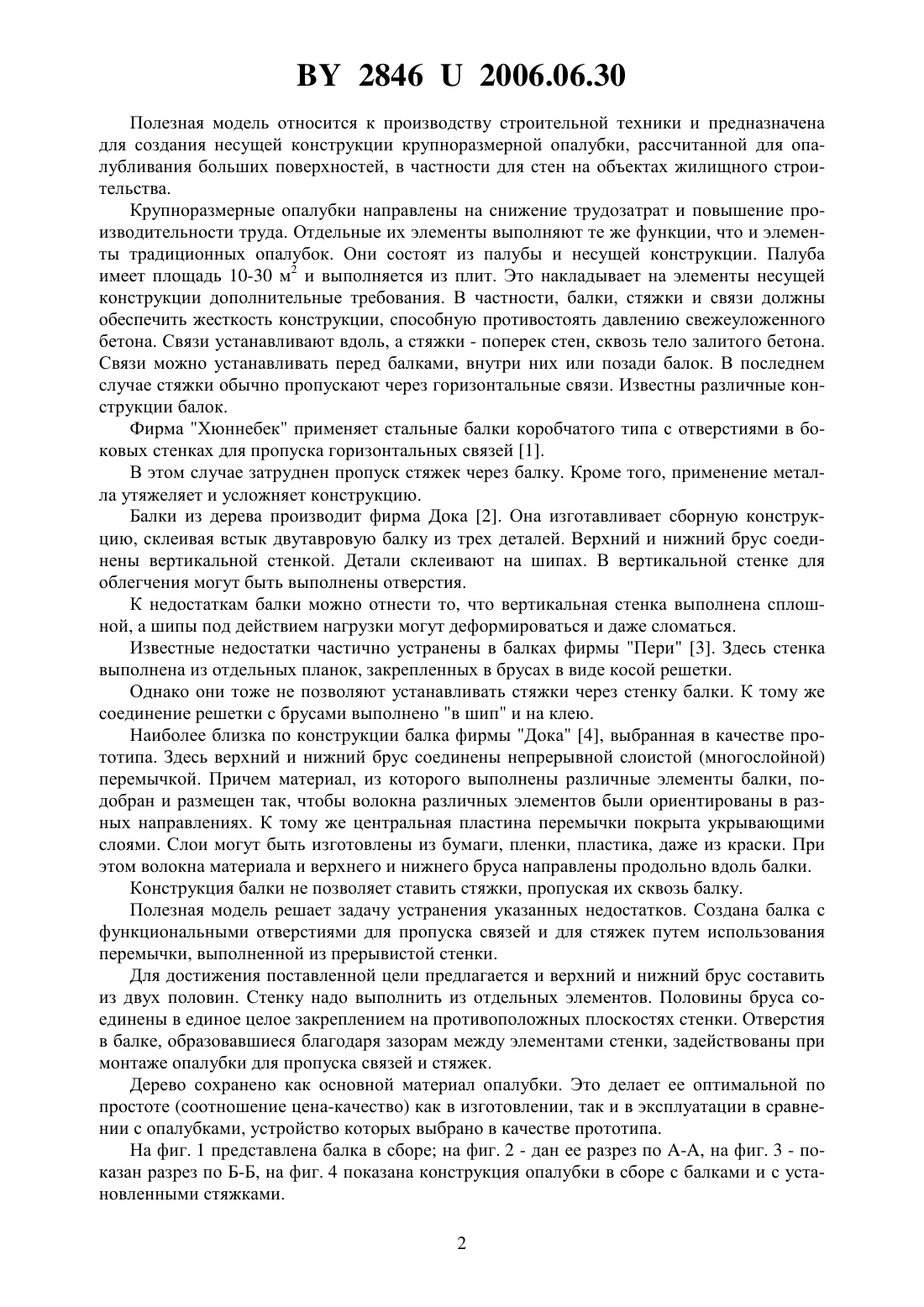

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВУТАВРОВАЯ БАЛКА ДЛЯ ОПАЛУБКИ(71) Заявитель Гладкобородов Вячеслав Александрович(72) Автор Гладкобородов Вячеслав Александрович(73) Патентообладатель Гладкобородов Вячеслав Александрович(57) 1. Двутавровая балка для опалубки, содержащая два бруса, соединенные между собой стенкой так, что волокна материала, из которого изготовлен брус, расположены преимущественно вдоль балки, отличающаяся тем, что каждый брус балки выполнен составным из двух половин, соединенных со стенкой в единое целое закреплением на ее противоположных плоскостях, при этом стенка сформирована установленными с зазорами вдоль балки отдельными элементами с образованием монтажных отверстий как в брусах, так и в стенке. 2. Двутавровая балка для опалубки по п. 1, отличающаяся тем, что стенка выполнена в виде набора отдельных элементов дощечек, планок, плит и/или пластин. 3. Двутавровая балка для опалубки по п. 1, отличающаяся тем, что отдельные элементы стенки выполнены из дерева, из пластика или из металла. 4. Двутавровая балка для опалубки по одному из пп. 1, 2 или 3, отличающаяся тем,что стенка сформирована отдельными элементами, установленными вдоль балки с зазорами, при этом ширина любого зазорасвязана с длинойэлемента и поперечным размеромстяжки соотношением.(56) 1. Шмит О.М. Опалубки для монолитного бетона. - . Стройиздат, 1987. - С. 84,рис. 2.44. 2. Проспект фирмы Дока - без даты опубликования. 3. Проспект фирмы Пери - без даты опубликования. 4. Патент 02/090684, 2002 (прототип). 28462006.06.30 Полезная модель относится к производству строительной техники и предназначена для создания несущей конструкции крупноразмерной опалубки, рассчитанной для опалубливания больших поверхностей, в частности для стен на объектах жилищного строительства. Крупноразмерные опалубки направлены на снижение трудозатрат и повышение производительности труда. Отдельные их элементы выполняют те же функции, что и элементы традиционных опалубок. Они состоят из палубы и несущей конструкции. Палуба имеет площадь 10-30 м 2 и выполняется из плит. Это накладывает на элементы несущей конструкции дополнительные требования. В частности, балки, стяжки и связи должны обеспечить жесткость конструкции, способную противостоять давлению свежеуложенного бетона. Связи устанавливают вдоль, а стяжки - поперек стен, сквозь тело залитого бетона. Связи можно устанавливать перед балками, внутри них или позади балок. В последнем случае стяжки обычно пропускают через горизонтальные связи. Известны различные конструкции балок. Фирма Хюннебек применяет стальные балки коробчатого типа с отверстиями в боковых стенках для пропуска горизонтальных связей 1. В этом случае затруднен пропуск стяжек через балку. Кроме того, применение металла утяжеляет и усложняет конструкцию. Балки из дерева производит фирма Дока 2. Она изготавливает сборную конструкцию, склеивая встык двутавровую балку из трех деталей. Верхний и нижний брус соединены вертикальной стенкой. Детали склеивают на шипах. В вертикальной стенке для облегчения могут быть выполнены отверстия. К недостаткам балки можно отнести то, что вертикальная стенка выполнена сплошной, а шипы под действием нагрузки могут деформироваться и даже сломаться. Известные недостатки частично устранены в балках фирмы Пери 3. Здесь стенка выполнена из отдельных планок, закрепленных в брусах в виде косой решетки. Однако они тоже не позволяют устанавливать стяжки через стенку балки. К тому же соединение решетки с брусами выполнено в шип и на клею. Наиболее близка по конструкции балка фирмы Дока 4, выбранная в качестве прототипа. Здесь верхний и нижний брус соединены непрерывной слоистой (многослойной) перемычкой. Причем материал, из которого выполнены различные элементы балки, подобран и размещен так, чтобы волокна различных элементов были ориентированы в разных направлениях. К тому же центральная пластина перемычки покрыта укрывающими слоями. Слои могут быть изготовлены из бумаги, пленки, пластика, даже из краски. При этом волокна материала и верхнего и нижнего бруса направлены продольно вдоль балки. Конструкция балки не позволяет ставить стяжки, пропуская их сквозь балку. Полезная модель решает задачу устранения указанных недостатков. Создана балка с функциональными отверстиями для пропуска связей и для стяжек путем использования перемычки, выполненной из прерывистой стенки. Для достижения поставленной цели предлагается и верхний и нижний брус составить из двух половин. Стенку надо выполнить из отдельных элементов. Половины бруса соединены в единое целое закреплением на противоположных плоскостях стенки. Отверстия в балке, образовавшиеся благодаря зазорам между элементами стенки, задействованы при монтаже опалубки для пропуска связей и стяжек. Дерево сохранено как основной материал опалубки. Это делает ее оптимальной по простоте (соотношение цена-качество) как в изготовлении, так и в эксплуатации в сравнении с опалубками, устройство которых выбрано в качестве прототипа. На фиг. 1 представлена балка в сборе на фиг. 2 - дан ее разрез по -, на фиг. 3 - показан разрез по Б-Б, на фиг. 4 показана конструкция опалубки в сборе с балками и с установленными стяжками. 2 28462006.06.30 Двутавровая балка показана на чертежах и содержит два бруса 1 и 2, соединенные между собой стенкой 3. Брус составлен из двух половин. Каждая половина бруса закреплена на одной из противоположных сторон стенки 3, элементы которой образованы набором дощечек или планок, или плит, или пластин, расположенных вдоль балки с зазорами. Элементы стенки могут быть выполнены из дерева, из пластика и/или из металла. Детали балки (половина бруса и стенка) соединены по плоскости. Поверхность соединения имеет большую площадь. Она гораздо больше, чем в случае сборки в шип. Это увеличивает прочность балки как на сжатие, так и на изгиб. Расположение элементов стенки с зазорами вдоль балки позволяет без дополнительных сверлильно-фрезерных работ обеспечить ее набором отверстий 4 и 5, необходимых для установки горизонтальных связей (в отверстия 4), и стяжек (в отверстия 5). Ширина любого зазорасвязана с длинойэлемента стенки и поперечным размеромстяжки соотношением. Опалубку устанавливают с использованием предложенной балки следующим образом. На выровненную горизонтальную поверхность укладывают металлические или деревянные связи 6. К связям 6 крепят деревянные двутавровые балки. Горизонтальные связи могут быть пропущены и через отверстия 4 в стенках балок. После чего на балки устанавливают и закрепляют палубу. Изготовленные таким образом опалубочные щиты складируют, затем направляют в производство для монтажа опалубки под заливку бетона. Противоположные балки, установленные по разные стороны будущей стены, соединяют стяжками 7,пропущенными поперек стены через отверстия 5 в брусах. В предложенном исполнении показанная на чертежах опалубка решает поставленную задачу создания балки с функциональными отверстиями путем использования прерывистой стенки. Это существенно упрощает процесс изготовления опалубки и формирования конструкции под заливку бетона, повышает надежность конструкции, а также облегчает ремонт и эксплуатацию опалубки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
