Шумозащитная стенка

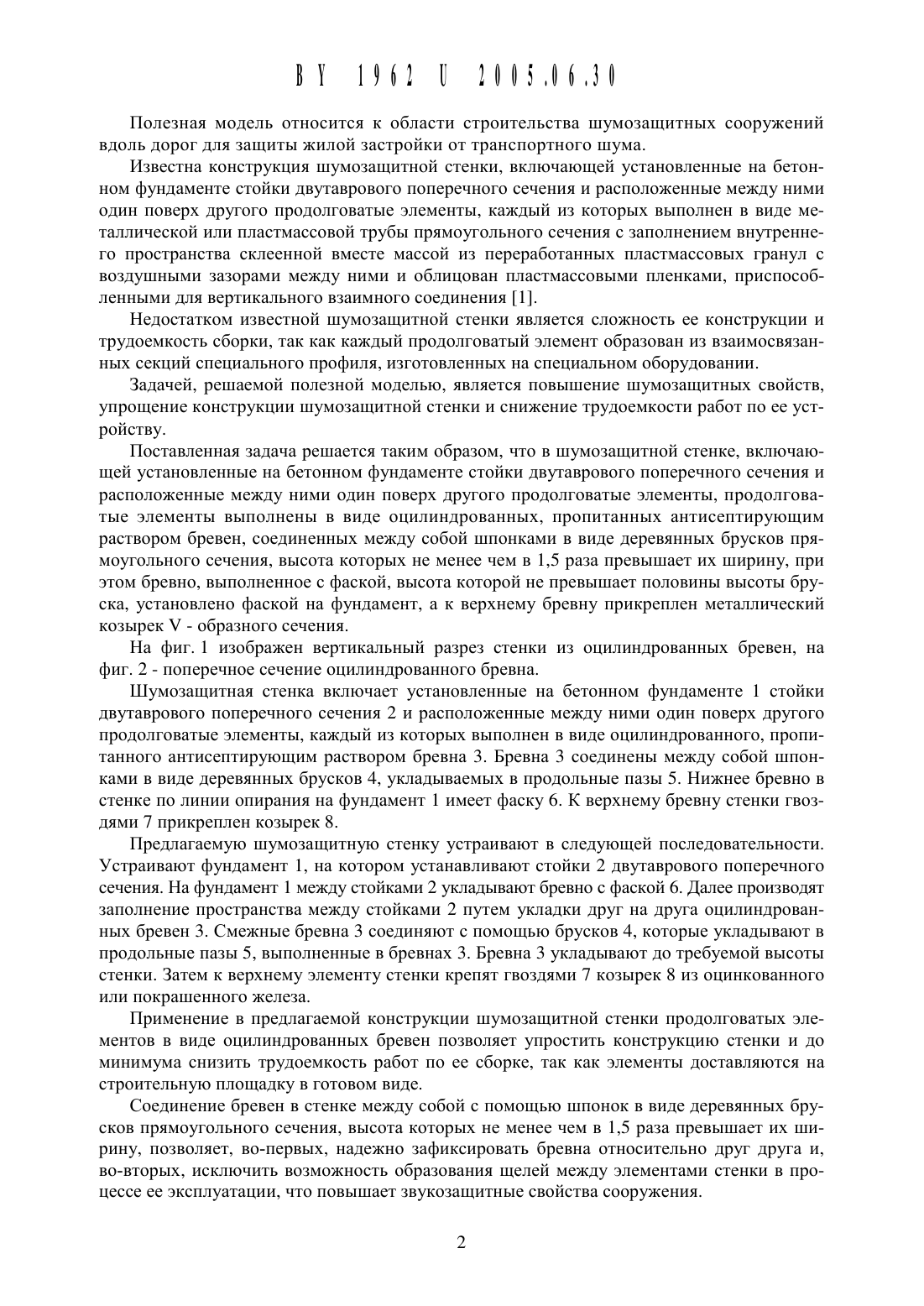

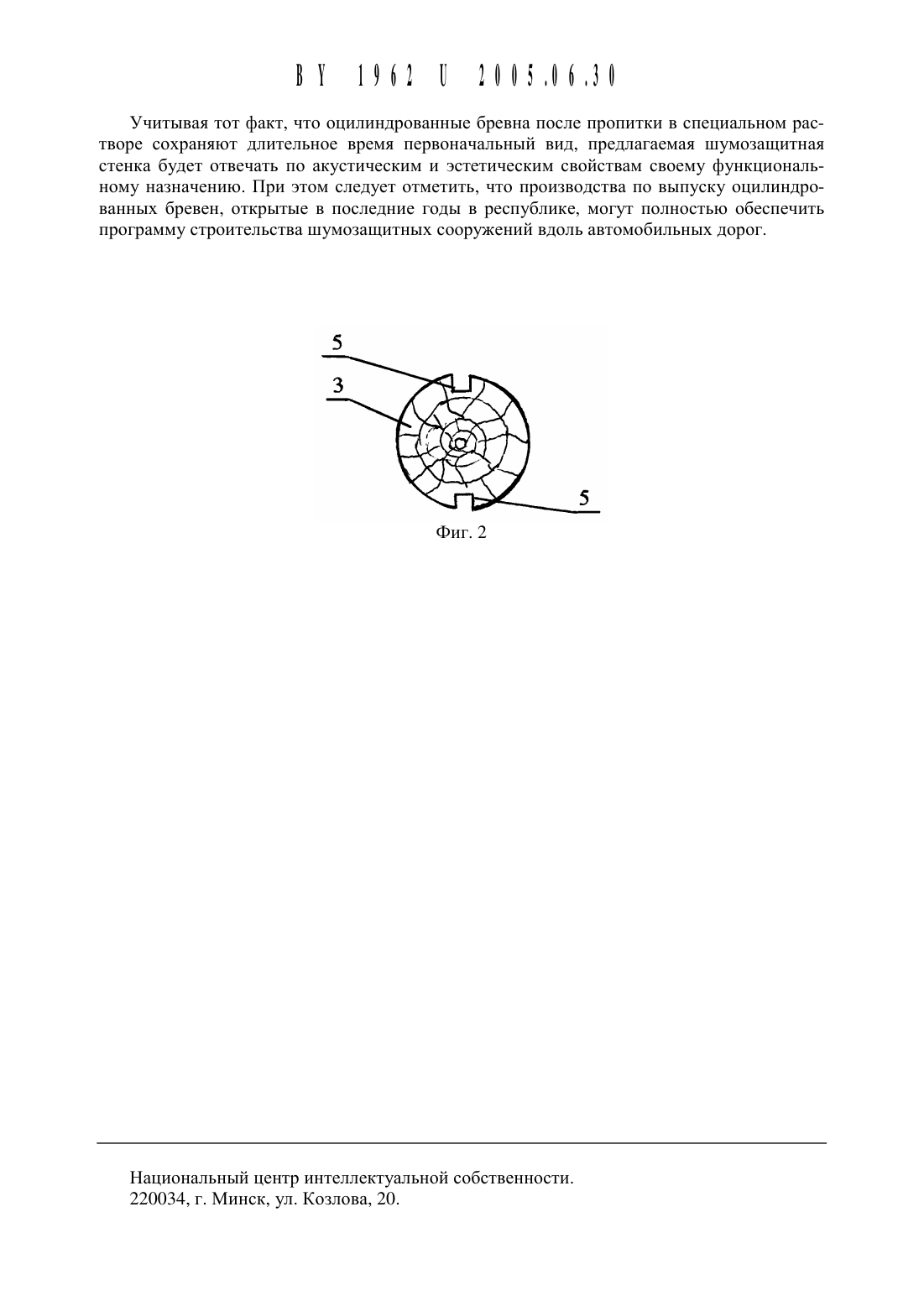

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИК впооэщмзо(71) Заявитель Республиканское унитарное предприятие Белорусский до рожный научно-исследовательский институт БелдорНИИ (ВУ)(72) Авторы Чепцов Геннадий Владимирович Штабинский Владислав Владиславович Гамза Елена Владиславовна (ВУ)(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ (ВУ)Шумозашитная стенка, включающая установленные на бетонном фундаменте стойки двутаврового поперечного сечения и расположенные между ними один поверх другого продолговатые элементы, отличающаяся тем, что продолговатые элементы выполнены в виде оцилиндрованных, пропитанных антисептируюЩим раствором бревен, соединенных между собой шпонками в виде деревянных брусков прямоугольного сечения, высота которых не менее чем в 1,5 раза превышает их ширину, при этом бревно, выполненное с фаской,высота которой не превышает половины высоты бруска, установлено фаской на фундамент, а к верхнему бревну прикреплен металлический козырек У-образного сечения.Полезная модель относится К области строительства шумозащитных сооружений вдоль дорог для защиты жилой застройки от транспортного шума.Известна конструкция шумозащитной стенки, включающей установленные на бетонном фундаменте стойки двутаврового поперечного сечения и расположенные между ними один поверх другого продолговатые элементы, каждый из которых выполнен в виде металлической или пластмассовой трубы прямоугольного сечения с заполнением внутреннего пространства склеенной вместе массой из переработанных пластмассовых гранул с воздушными зазорами между ними и облицован пластмассовыми пленками, приспособленными для вертикального взаимного соединения 1.Недостатком известной шумозащитной стенки является сложность ее конструкции и трудоемкость сборки, так как каждый продолговатый элемент образован из взаимосвязанных секций специального профиля, изготовленных на специальном оборудовании.Задачей, решаемой полезной моделью, является повышение шумозащитных свойств,упрощение конструкции шумозащитной стенки и снижение трудоемкости работ по ее устройству.Поставленная задача решается таким образом, что в шумозащитной стенке, включающей установленные на бетонном фундаменте стойки двутаврового поперечного сечения и расположенные между ними один поверх другого продолговатые элементы, продолговатые элементы выполнены в виде оцилиндрованных, пропитанных антисептирующим раствором бревен, соединенных между собой шпонками в виде деревянных брусков прямоугольного сечения, высота которых не менее чем в 1,5 раза превышает их ширину, при этом бревно, выполненное с фаской, высота которой не превышает половины высоты бруска, установлено фаской на фундамент, а к верхнему бревну прикреплен металлический козырек У - образного сечения.На фиг. 1 изображен вертикальный разрез стенки из оцилиндрованных бревен, на фиг. 2 - поперечное сечение оцилиндрованного бревна.Шумозащитная стенка включает установленные на бетонном фундаменте 1 стойки двутаврового поперечного сечения 2 и расположенные между ними один поверх другого продолговатые элементы, каждый из которых выполнен в виде оцилиндрованного, пропитанного антисептирующим раствором бревна 3. Бревна 3 соединены между собой шпонками в виде деревянных брусков 4, укладываемых в продольные пазы 5. Нижнее бревно в стенке по линии опирания на фундамент 1 имеет фаску 6. К верхнему бревну стенки гвоздями 7 прикреплен козырек 8.Предлагаемую шумозащитную стенку устраивают в следующей последовательности. Устраивают фундамент 1, на котором устанавливают стойки 2 двутаврового поперечного сечения. На фундамент 1 между стойками 2 укладывают бревно с фаской 6. Далее производят заполнение пространства между стойками 2 путем укладки друг на друга оцилиндрованных бревен 3. Смежные бревна 3 соединяют с помощью брусков 4, которые укладывают в продольные пазы 5, выполненные в бревнах 3. Бревна 3 укладывают до требуемой высоты стенки. Затем к верхнему элементу стенки крепят гвоздями 7 козырек 8 из оцинкованного или покрашенного железа.Применение в предлагаемой конструкции шумозащитной стенки продолговатых элементов в виде оцилиндрованных бревен позволяет упростить конструкцию стенки и до минимума снизить трудоемкость работ по ее сборке, так как элементы доставляются на строительную площадку в готовом виде.Соединение бревен в стенке между собой с помощью шпонок в виде деревянных брусков прямоугольного сечения, высота которых не менее чем в 1,5 раза превышает их ширину, позволяет, во-первь 1 х, надежно зафиксировать бревна относительно друг друга и,во-вторых, исключить возможность образования щелей между элементами стенки в процессе ее эксплуатации, что повышает звукозащитные свойства сооружения.УЧИТЫВаЯ ТОТ факт, ЧТО оцилиндрованные бревна ПОСЛЕ ПрОПИТКИ В специальном расТВОрЕ сохраняют ДЛИТЕЛЬНОЕ ВрЕМЯ Первоначальный ВИД, Предлагаемая Шумозащитная стенка бУДЕТ отвечать ПО акустическим И ЭСТЕТИЧЕСКИМ свойствам СВОЕМУ функциональНОМУ назначению. ПрИ ЭТОМ СЛЕДУЕТ ОТМЕТИТЬ, ЧТО Производства ПО ВЫПУСКУ ОЦИЛИНДрОванных брЕВЕН, ОТКрЫТЫЕ В ПОСЛЕДНИЕ ГОДЫ В рЕСПУбЛИКЕ, МОГУТ ПОЛНОСТЬЮ ОбЕСПЕЧИТЬ программу строительства ШУМОЗаЩИТНЫХ СООРУЖЕНИЙ ВДОЛЬ аВТОМОбИЛЬНЫХ ДОрОГ.Национальный центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
