Наконечник хирургический

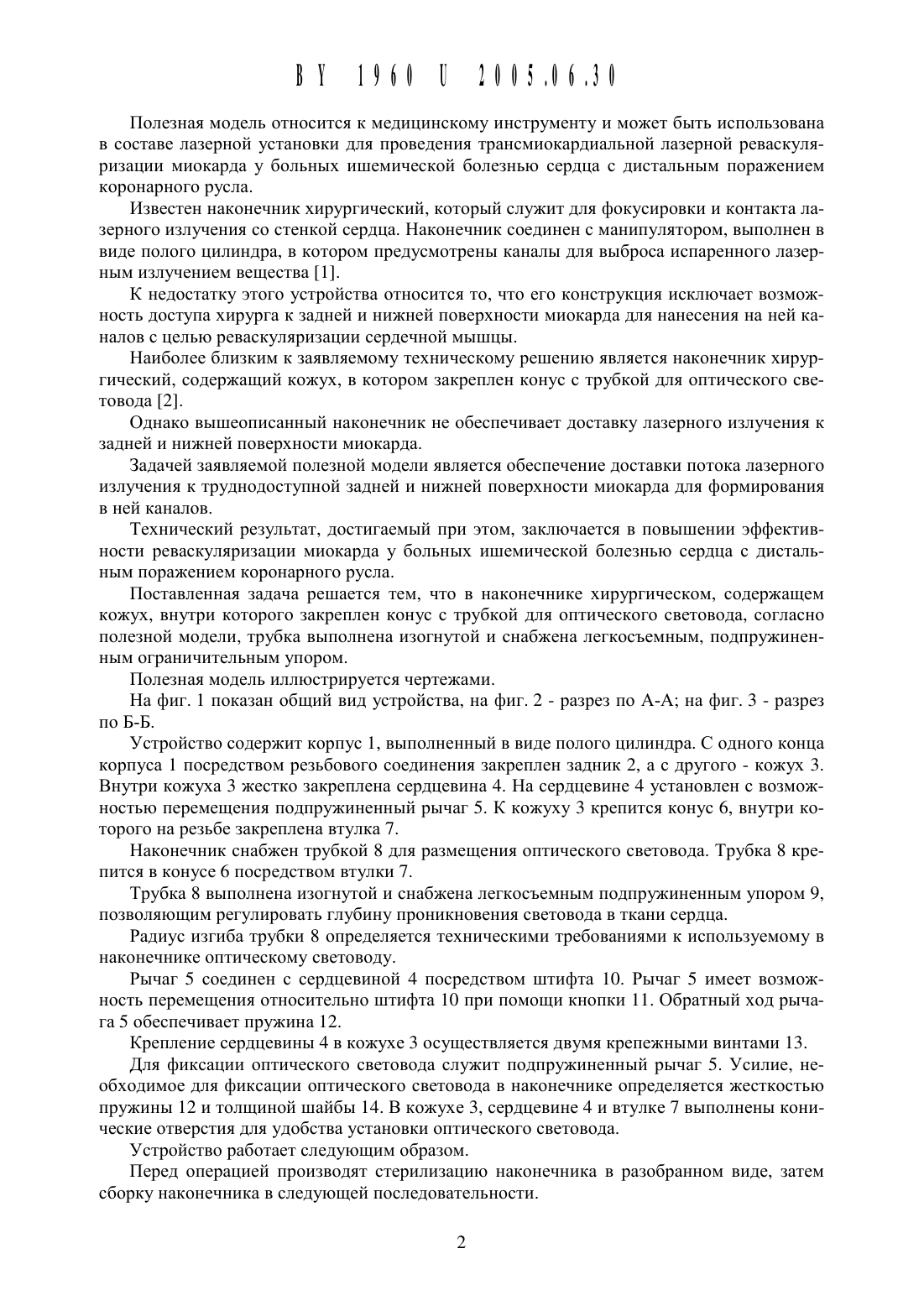

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Республиканский научнопрактический Центр Кардиология Министерства здравоохранения Республики Беларусь (ВУ)(72) Авторы Губаревич Игорь Григорьевич Синькевич Григорий Михайлович Коваленко Олег Николаевич (ВУ)(73) Патентообладатель Республиканский научно-практический Центр Кардиология Министерства здравоохранения Республики Беларусь (ВУ)Наконечник хирургический, содержащий кожух, в котором закреплен конус с трубкой для оптического световода, отличающийся тем, что трубка выполнена изогнутой и снабжена подпружиненным ограничительным упором.2. САТАЬОС 2001 Е 1 есггоп 1 с Сошропешз Мес 11 ап 1 са 1 Раггз Ьазег ПНИ, ЬЕМТ Ппйгагу Епгегргйзе (прототип).Полезная Модель относится К медицинскому инструменту И может быть использована в составе лазерной установки для проведения трансмиокардиальной лазерной реваскуляризации миокарда у больных ишемической болезнью сердца с дистальным поражением коронарного русла.Известен наконечник хирургический, который служит для фокусировки и контакта лазерного излучения со стенкой сердца. Наконечник соединен с манипулятором, выполнен в виде полого цилиндра, в котором предусмотрены каналы для выброса испаренного лазерным излучением вещества 1.К недостатку этого устройства относится то, что его конструкция исключает возможность доступа хирурга к задней и нижней поверхности миокарда для нанесения на ней каналов с целью реваскуляризации сердечной мышцы.Наиболее близким к заявляемому техническому решению является наконечник хирургический, содержащий кожух, в котором закреплен конус с трубкой для оптического световода 2.Однако вышеописанный наконечник не обеспечивает доставку лазерного излучения к задней и нижней поверхности миокарда.Задачей заявляемой полезной модели является обеспечение доставки потока лазерного излучения к труднодоступной задней и нижней поверхности миокарда для формирования в ней каналов.Технический результат, достигаемый при этом, заключается в повышении эффективности реваскуляризации миокарда у больных ишемической болезнью сердца с дистальным поражением коронарного русла.Поставленная задача решается тем, что в наконечнике хирургическом, содержащем кожух, внутри которого закреплен конус с трубкой для оптического световода, согласно полезной модели, трубка выполнена изогнутой и снабжена легкосъемным, подпружиненным ограничительным упором.Полезная модель иллюстрируется чертежами.На фиг. 1 показан общий вид устройства, на фиг. 2 - разрез по А-А на фиг. 3 - разрез по Б-Б.Устройство содержит корпус 1, выполненный в виде полого цилиндра. С одного конца корпуса 1 посредством резьбового соединения закреплен задник 2, а с другого - кожух 3. Внутри кожуха 3 жестко закреплена сердцевина 4. На сердцевине 4 установлен с возможностью перемещения подпружиненный рычаг 5. К кожуху 3 крепится конус 6, внутри которого на резьбе закреплена втулка 7.Наконечник снабжен трубкой 8 для размещения оптического световода. Трубка 8 крепится в конусе 6 посредством втулки 7.Трубка 8 выполнена изогнутой и снабжена легкосъемным подпружиненным упором 9,позволяющим регулировать глубину проникновения световода в ткани сердца.Радиус изгиба трубки 8 определяется техническими требованиями к используемому в наконечнике оптическому световоду.Рычаг 5 соединен с сердцевиной 4 посредством штифта 10. Рычаг 5 имеет возможность перемещения относительно штифта 10 при помощи кнопки 11. Обратный ход рь 1 чага 5 обеспечивает пружина 12.Крепление сердцевины 4 в кожухе 3 осуществляется двумя крепежными винтами 13.Для фиксации оптического световода служит подпружиненный рычаг 5. Усилие, необходимое для фиксации оптического световода в наконечнике определяется жесткостью пружины 12 и толщиной шайбы 14. В кожухе 3, сердцевине 4 и втулке 7 выполнены конические отверстия для удобства установки оптического световода.Устройство работает следующим образом.Перед операцией производят стерилизацию наконечника в разобранном виде, затем сборку наконечника в следующей последовательности.Вставляют трубку 8 в конус 6 И фиксируют втулкой 7. Конус 6 прикручивают к кожуху 3. С другой стороны кожуха 3 прикручивают корпус 1, на который навинчивают задник 2.Кнопку 11 нажимают, со стороны задника 2 устанавливают оптический световод и продвигают его внутрь наконечника до тех пор, пока со стороны трубки 8 не покажется конец световода. Вылет оптического световода из трубки должен составлять 47 мм. На трубку 8 устанавливают подпружиненный упор 9 на таком расстоянии от торца световода,который обеспечивает необходимую глубину (через толщину миокарда левого желудочка сердца) проникновения световода в ткани сердца, после чего кнопку 11 отпускают.Собранный и подготовленный к работе наконечник со световодом хирург подводит к поверхности левого желудочка сердца (передней, боковой, задней и нижней) и после активации потока лазерного излучения, который проходит через наконечник и направляется на находящуюся с ним в контакте поверхность, производит нанесение каналов путем проникновения потока лазерного излучения в толщу миокарда.Предложенное устройство позволяет кардиохирургу сформировать каналы на труднодоступной задней и нижней поверхностях миокарда, что значительно повыщает эффективность реваскуляризации миокарда.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
