Устройство для гранулометрического анализа глинистых грунтов

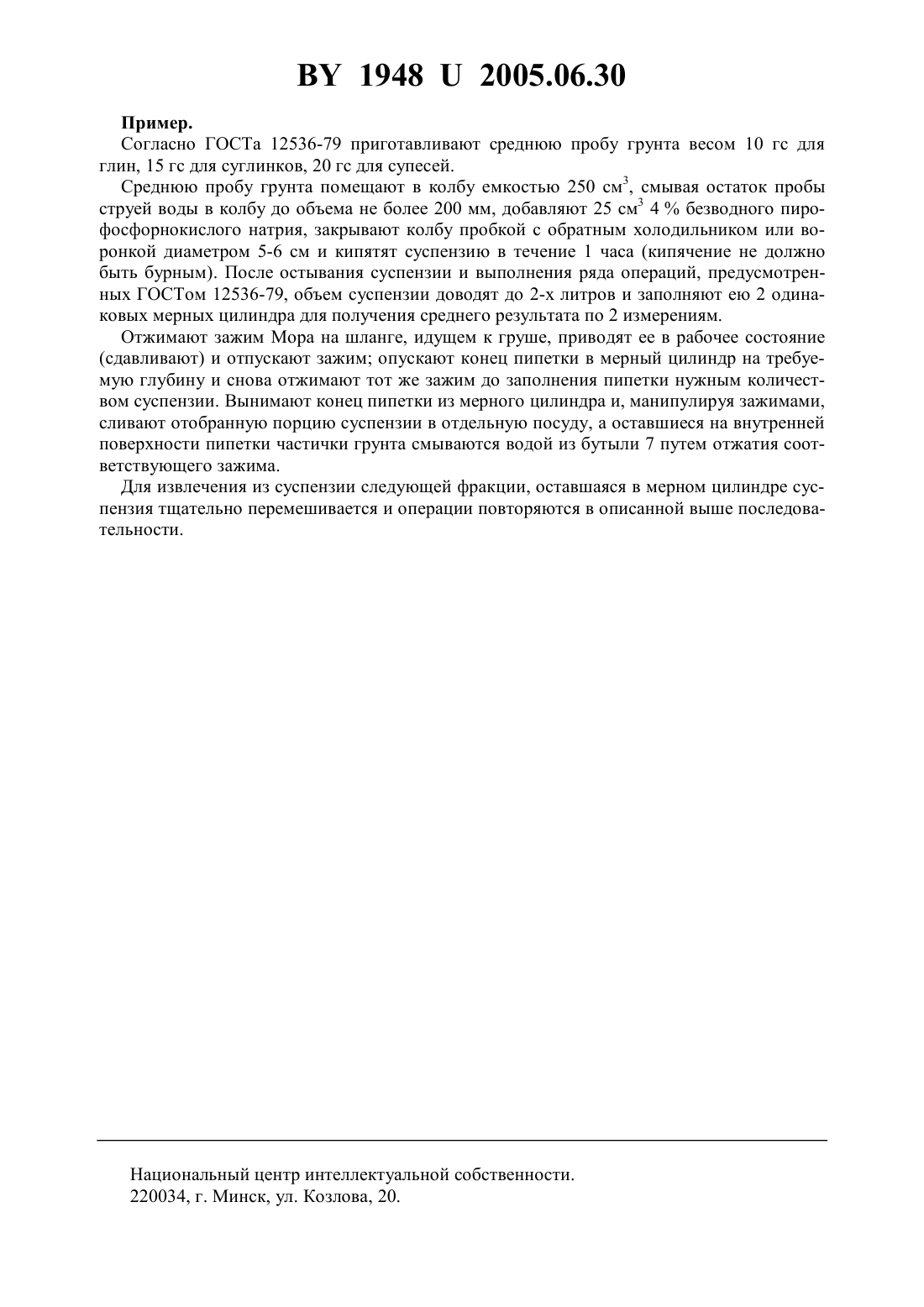

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА ГЛИНИСТЫХ ГРУНТОВ(71) Заявитель Республиканское научноисследовательское унитарное предприятие Институт радиологии(72) Авторы Автушко Михаил Иванович Буздалкина Светлана Алексеевна Пчелякова Людмила Михайловна Кривошлыков Виктор Александрович(73) Патентообладатель Республиканское научно-исследовательское унитарное предприятие Институт радиологии(57) Устройство для гранулометрического анализа глинистых грунтов, включающее штатив, мерный цилиндр, пипетку для отбора суспензии со шлангами и зажимами, аспиратор,отличающееся тем, что в качестве аспиратора используется резиновая груша.(56) 1. Чаповский Е.Г. Лабораторные работы по грунтоведению и механике грунтов. Изд. 4. М. Недра, 1975. - С. 52-53. 2 Грунты методы лабораторного определения гранулометрического (зернового) и микроагрегатного состава. ГОСТ 12536-79. Государственный Комитет СССР по делам строительства. - М., 1979. 19482005.06.30 Полезная модель относится к области исследований физико-технических свойств грунтов (почв) и может быть использована для определения гранулометрического состава глинистых грунтов при проведении инженерно-геологических исследований для нужд строительства, составлении почвенных карт. Основные отрасли применения - строительство и сельское хозяйство. В литературе 1, 2 описаны три способа приборного определения гранулометрического состава глинистых грунтов 1) способ (метод) отмучивания с использованием прибора Собанина 2) ареомертрический способ 3) пипеточный способ. ГОСТ 12536-79 2 предписывает определение гранулометрического состава глинистых грунтов двумя последними способами. Предлагаемая полезная модель предназначается для гранулометрического анализа глинистых грунтов пипеточным способом, базирующимся на установленной А.Н. Сабаниным и Дж. Стоксом зависимости скорости осаждения частиц грунта в суспензии от их диаметра. Если в мерном цилиндре на 1000 мл тщательно взболтать навеску глинистого грунта и оставить суспензию отстаиваться, то через определенное время на дне цилиндра образуется столбик расслоенного грунта. Известно устройство (прибор) для гранулометрического анализа глинистых грунтов пипеточным способом. Основным его элементом является пипетка емкостью 25 см 3 с запаянным нижним концом. Поступление суспензии в пипетку осуществляется через боковые отверстия. Вспомогательными элементами устройства являются штатив для закрепления пипетки и других деталей, резиновые шланги, тройники, мерный цилиндр на 1000 мл и аспиратор для всасывания суспензии в пипетку. Н практике, в качестве аспиратора используются стеклянные емкости (2,5-5,0 л) с горловинами в верхней и нижней частях, закрываемые резиновыми пробками с отверстиями под отводные трубки. При вытекании воды через нижнюю горловину, в верхней части емкости создается разрежение, обеспечивающее поступление суспензии в пипетку. Таким образом, вспомогательные элемента устройства предназначены для отбора в пипетку дозированного количества суспензии через определенное время. Однако использование в качестве аспиратора стеклянной емкости с водой создает ряд неудобств (более сложная и громоздкая конструкция, повышенный расход дистиллированной воды, потери времени на частую заправку водой, др.) Согласно предлагаемой полезной модели, решается задача отбора в пипетку дозированного количества суспензии с использованием в качестве аспиратора резиновой груши,снабженной необходимыми разветвителями и запорными устройствами. Технический результат полезной модели заключается в упрощении конструкции известного устройства, обеспечении более высокой его жизнестойкости, повышении производительности труда и, как следствие, снижении стоимости работ. Достижение технического результата обеспечивается использованием более простого по конструкции аспиратора. Сущность полезной модели заключается в упрощении конструкции известного устройства. На фигуре показан общий вид устройства и его отдельные элементы. Устройство состоит из штатива 1, имеющего миллиметровые деления, на котором с помощью держателя 2 закреплена пипетка 3. Положение пипетки по высоте регулируется муфтой 4 с зажимным винтом. Верхний конец пипетки через стеклянный тройник 5 соединен каучуковыми трубками, снабженными зажимами Мора, с аспиратором 6 и бутылью с дистиллированной водой 7 для промывки пипетки. Исследуемая суспензия заливается в мерный цилиндр 8 емкостью 1000 мл до верхнего деления. Дополнительные элементы устройства должны обеспечивать быстрый и точный отбор необходимого объема суспензии и возможность смывания небольшим количеством воды частиц грунта, остающихся на стенках пипетки. 19482005.06.30 Пример. Согласно ГОСТа 12536-79 приготавливают среднюю пробу грунта весом 10 гс для глин, 15 гс для суглинков, 20 гс для супесей. Среднюю пробу грунта помещают в колбу емкостью 250 см 3, смывая остаток пробы струей воды в колбу до объема не более 200 мм, добавляют 25 см 3 4 безводного пирофосфорнокислого натрия, закрывают колбу пробкой с обратным холодильником или воронкой диаметром 5-6 см и кипятят суспензию в течение 1 часа (кипячение не должно быть бурным). После остывания суспензии и выполнения ряда операций, предусмотренных ГОСТом 12536-79, объем суспензии доводят до 2-х литров и заполняют ею 2 одинаковых мерных цилиндра для получения среднего результата по 2 измерениям. Отжимают зажим Мора на шланге, идущем к груше, приводят ее в рабочее состояние(сдавливают) и отпускают зажим опускают конец пипетки в мерный цилиндр на требуемую глубину и снова отжимают тот же зажим до заполнения пипетки нужным количеством суспензии. Вынимают конец пипетки из мерного цилиндра и, манипулируя зажимами,сливают отобранную порцию суспензии в отдельную посуду, а оставшиеся на внутренней поверхности пипетки частички грунта смываются водой из бутыли 7 путем отжатия соответствующего зажима. Для извлечения из суспензии следующей фракции, оставшаяся в мерном цилиндре суспензия тщательно перемешивается и операции повторяются в описанной выше последовательности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
