Вентиляционный блок

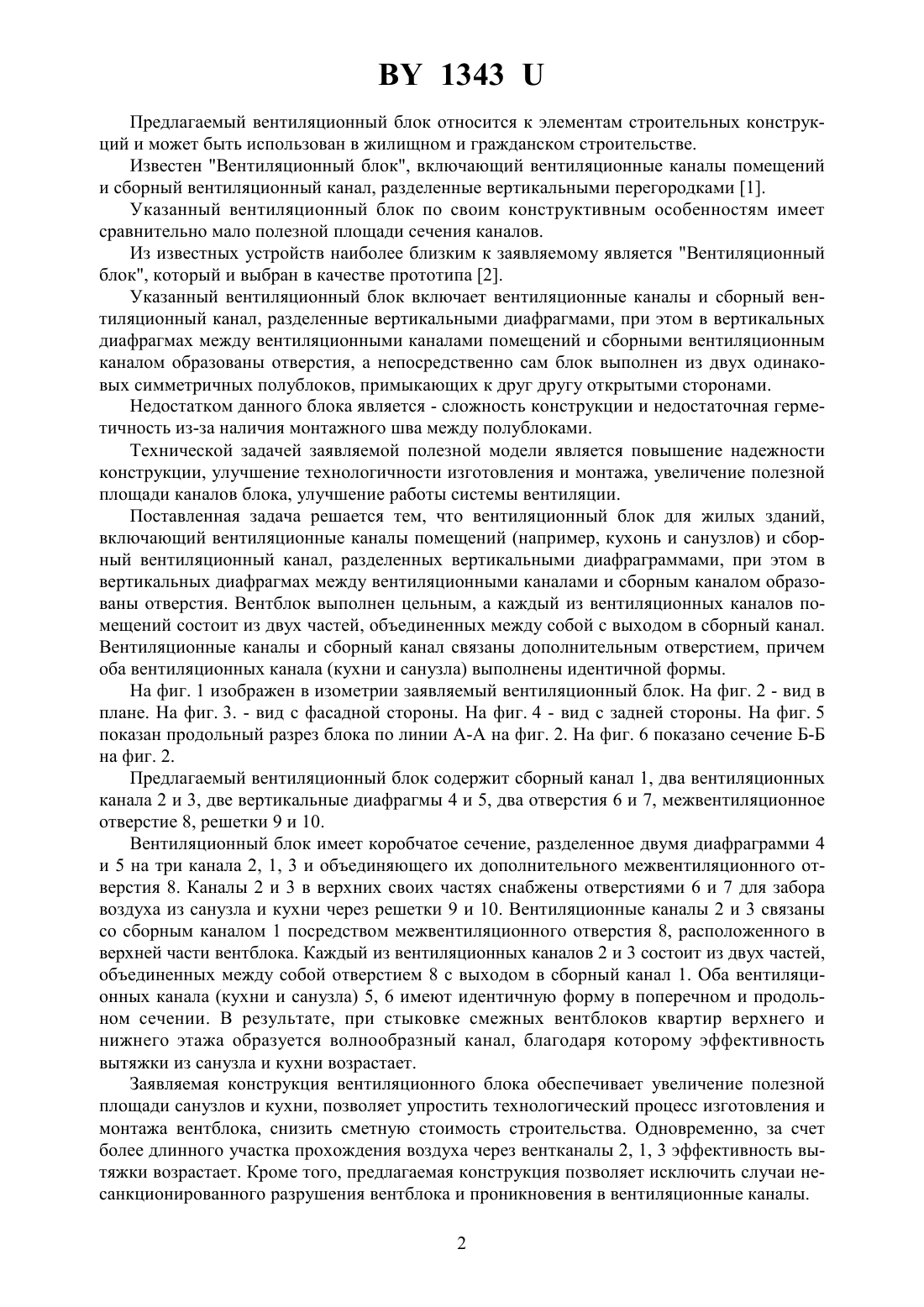

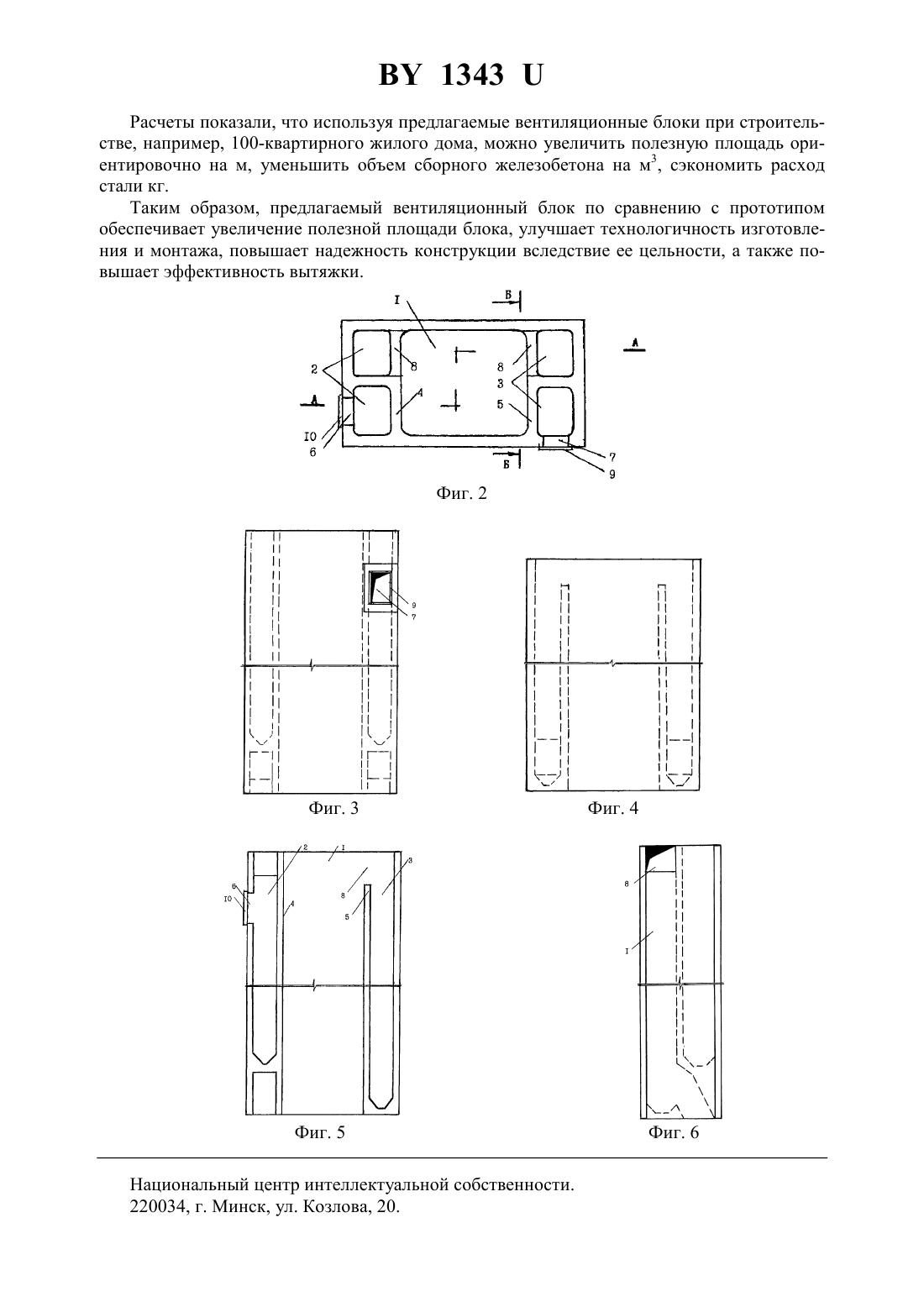

(51)24 13/00,04 1/70 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Проектное коммунальное унитарное предприятие МИНСКПРОЕКТ(72) Авторы Леуненко Валентин Федорович Золотаренко Юрий Тимофеевич Гаврилова Наталья Ивановна Пшонка Людмила Викентьевна(73) Патентообладатель Проектное коммунальное унитарное предприятие МИНСКПРОЕКТ(57) 1. Вентиляционный блок для жилых зданий, включающий вентиляционные каналы помещений (например, кухонь и санузлов) и сборный вентиляционный канал, разделенные вертикальными диафрагмами, при этом в вертикальных диафрагмах между вентиляционными каналами помещений и сборным вентиляционным каналом образованы отверстия, отличающийся тем, что вентиляционный блок выполнен цельным, а каждый из вентиляционных каналов помещений состоит из двух частей, объединенных между собой с выходом в сборный канал. 2. Вентиляционный блок по п. 1, отличающийся тем, что вентиляционные каналы помещений и сборный канал связаны дополнительным отверстием. 3. Вентиляционный блок по п. 1, отличающийся тем, что вентиляционные каналы кухни и санузлов выполнены идентичной формы. 1343 Предлагаемый вентиляционный блок относится к элементам строительных конструкций и может быть использован в жилищном и гражданском строительстве. Известен Вентиляционный блок, включающий вентиляционные каналы помещений и сборный вентиляционный канал, разделенные вертикальными перегородками 1. Указанный вентиляционный блок по своим конструктивным особенностям имеет сравнительно мало полезной площади сечения каналов. Из известных устройств наиболее близким к заявляемому является Вентиляционный блок, который и выбран в качестве прототипа 2. Указанный вентиляционный блок включает вентиляционные каналы и сборный вентиляционный канал, разделенные вертикальными диафрагмами, при этом в вертикальных диафрагмах между вентиляционными каналами помещений и сборными вентиляционным каналом образованы отверстия, а непосредственно сам блок выполнен из двух одинаковых симметричных полублоков, примыкающих к друг другу открытыми сторонами. Недостатком данного блока является - сложность конструкции и недостаточная герметичность из-за наличия монтажного шва между полублоками. Технической задачей заявляемой полезной модели является повышение надежности конструкции, улучшение технологичности изготовления и монтажа, увеличение полезной площади каналов блока, улучшение работы системы вентиляции. Поставленная задача решается тем, что вентиляционный блок для жилых зданий,включающий вентиляционные каналы помещений (например, кухонь и санузлов) и сборный вентиляционный канал, разделенных вертикальными диафраграммами, при этом в вертикальных диафрагмах между вентиляционными каналами и сборным каналом образованы отверстия. Вентблок выполнен цельным, а каждый из вентиляционных каналов помещений состоит из двух частей, объединенных между собой с выходом в сборный канал. Вентиляционные каналы и сборный канал связаны дополнительным отверстием, причем оба вентиляционных канала (кухни и санузла) выполнены идентичной формы. На фиг. 1 изображен в изометрии заявляемый вентиляционный блок. На фиг. 2 - вид в плане. На фиг. 3. - вид с фасадной стороны. На фиг. 4 - вид с задней стороны. На фиг. 5 показан продольный разрез блока по линии А-А на фиг. 2. На фиг. 6 показано сечение Б-Б на фиг. 2. Предлагаемый вентиляционный блок содержит сборный канал 1, два вентиляционных канала 2 и 3, две вертикальные диафрагмы 4 и 5, два отверстия 6 и 7, межвентиляционное отверстие 8, решетки 9 и 10. Вентиляционный блок имеет коробчатое сечение, разделенное двумя диафраграмми 4 и 5 на три канала 2, 1, 3 и объединяющего их дополнительного межвентиляционного отверстия 8. Каналы 2 и 3 в верхних своих частях снабжены отверстиями 6 и 7 для забора воздуха из санузла и кухни через решетки 9 и 10. Вентиляционные каналы 2 и 3 связаны со сборным каналом 1 посредством межвентиляционного отверстия 8, расположенного в верхней части вентблока. Каждый из вентиляционных каналов 2 и 3 состоит из двух частей,объединенных между собой отверстием 8 с выходом в сборный канал 1. Оба вентиляционных канала (кухни и санузла) 5, 6 имеют идентичную форму в поперечном и продольном сечении. В результате, при стыковке смежных вентблоков квартир верхнего и нижнего этажа образуется волнообразный канал, благодаря которому эффективность вытяжки из санузла и кухни возрастает. Заявляемая конструкция вентиляционного блока обеспечивает увеличение полезной площади санузлов и кухни, позволяет упростить технологический процесс изготовления и монтажа вентблока, снизить сметную стоимость строительства. Одновременно, за счет более длинного участка прохождения воздуха через вентканалы 2, 1, 3 эффективность вытяжки возрастает. Кроме того, предлагаемая конструкция позволяет исключить случаи несанкционированного разрушения вентблока и проникновения в вентиляционные каналы. 2 1343 Расчеты показали, что используя предлагаемые вентиляционные блоки при строительстве, например, 100-квартирного жилого дома, можно увеличить полезную площадь ориентировочно на м, уменьшить объем сборного железобетона на м 3, сэкономить расход стали кг. Таким образом, предлагаемый вентиляционный блок по сравнению с прототипом обеспечивает увеличение полезной площади блока, улучшает технологичность изготовления и монтажа, повышает надежность конструкции вследствие ее цельности, а также повышает эффективность вытяжки. Фиг. 5 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
