Сушилка для термочувствительных материалов

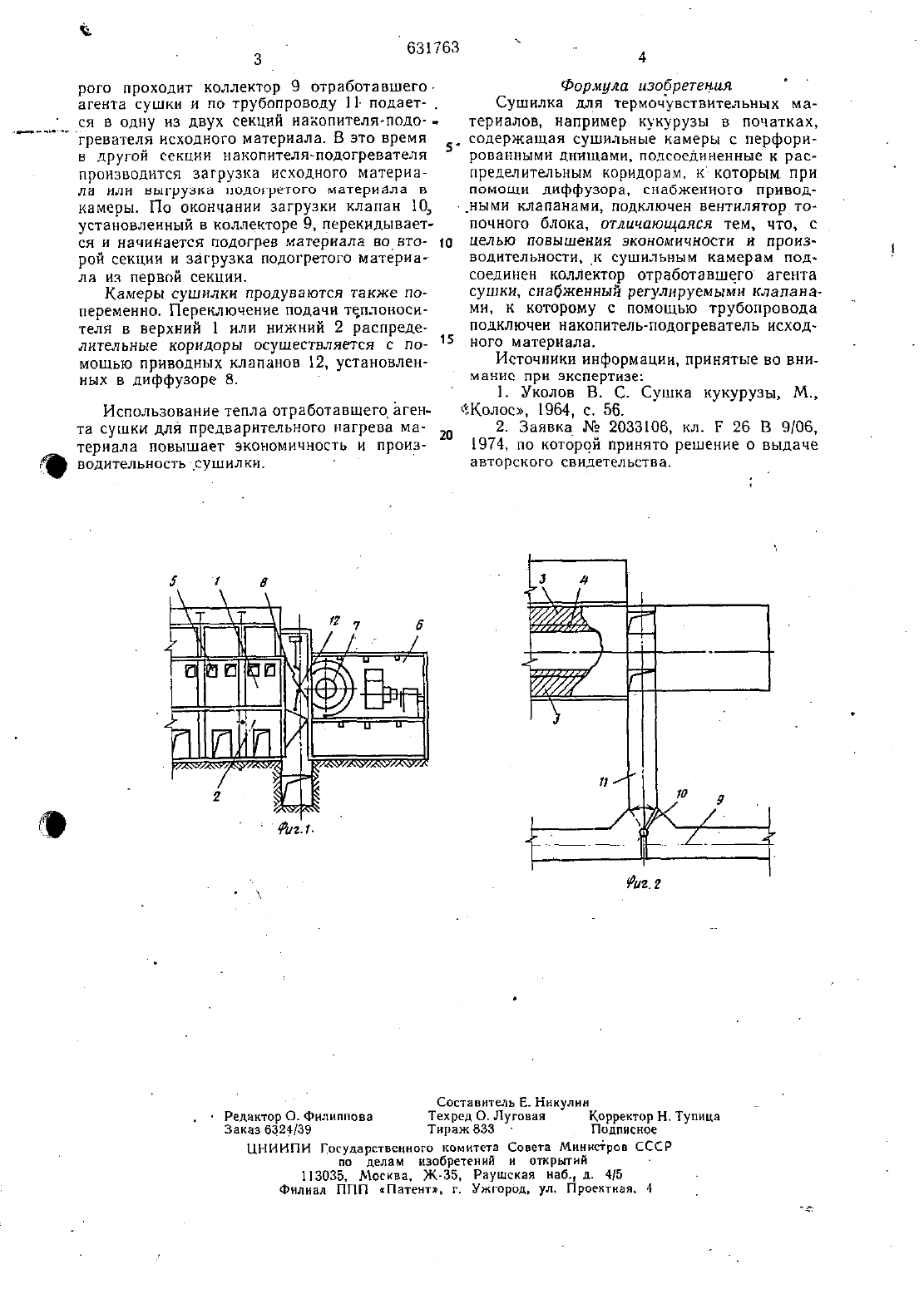

БЕЛАУСЬ пдтент то 992 сити с А н и Ещ 631763с присоединением заявки М Госчддастпенпий пиит Бант Министров СЫР м или иапбрпиип(45) Дата опубликования описания 10 1178 7 (72) Автор В. И. Алейников изобретения- Одесский технологический институт пищевой п омышлениостиРААТЕРИАПФ 2 Изобретение относится к технике. сушки подключен иакопитель-подогреватель исход термочувствительных материалов, например - ного материала. кукурузы в початках, и можег быть исполь- На фиг.) показана сушилка, общий вид зоваио в сельском хозяйстве и системе за- на фиг. 2 то же, вид в плане. готовок. в Сушилка содержит верхний 1 и нижний д Известны сушилки для термочувствитель- 2 распределительные коридоры, сушильные ных материалов, например кукурузы в по- 5 камеры 3 с перфорированными днищами 4 чатках, содержащие сушильные камеры с и люками 5, топочный блок Б с вентилятоперфорированными днищами подсоединен- - ром 7, подключенным через диффузор 8 к ные к распределительным коридорам 1. коридорам, коллектор 9 отработавшего агенОдиако процесс сушки в этих сушилках та сушки регулируемыми клапанами 10, к несовершенен и немеханизирован. о бю которому с помощью трубопровода Н подНаиболее близкими по техническом сущ- клточен накапитель-подогреватель исходноч иости являются сушилки для кукурузы в го материала (на чертеже не показан). Дифпочатках, в которых к распределительным фузор 8 снабжен приводными клапанами 12. коридорам при помощи диффузора, снаб- Процесс сушки в описьтваемой сушилке женного приводными клапанами, подключен осуществляется следующим образом. вентилятор топочного блока 15 Недостаток этих сушилок заключается Пои ЗЗГРУЗК Кдмеч 3 ПРОДУВЗЮТ Не вмалой производительностгь подвижно расположенныи в них материал Цель зобретеннд Повышение Эконд агентом сушки, подаваемым от топочного мичности и производительности. блока б С ПОМОЩЬЮ ВеНТНЛЯТОРЗ 7 По днфС этой целью к сушильным камерам под- 20 коридоров 1 или 2. Агент сушки проходит соединен коллектор отработавшего агента в камеры 3, например, через люки 5, высусушки, снабженный регулируемыми клапа- шнвает материал в камерах и выходит через нами, к которому с помощью трубопровода такие же люки в смежный коридор, из которого проходит коллектор 9 отработавшего. агента сушки и по трубопроводу 11- подает- ся в одну из двух секций накопителя-подо- гревателя исходного материала. В это время В ДРУГОЙ СЕКЦИИ НЗКОПИТЛЯтПОДОГрЕВЭТЕЛЯ производится загрузка исходного материаЛН ИЛИ выгрузка ПОДОГРЕТОГО материала В камеры. По окончании загрузки клапан 10,установленный в коллекторе 9, перекидывается и начинается подогрев материала вовторой секции и загрузка подогретого материала из первой секции. Камеры сушилки продуваются также попеременно. Переключение подачи теплоносителя в верхний 1 или нижний 2 распределительные коридоры осуществляется с помощью приводных клапанов 12, установленных в диффузоре 8.Использование тепла отработавшего агента сушки для предварительного нагрева материала повышает экономичность и пронаводительность -сушилки.Сушилка для термочувствительных материалов, например кукурузы в початках,содержащая сушильные камеры с перфорированными днищами, подсоединенные к распределительным коридорам. к которым при помощи диффузора, снабженного привод дНЫМИ КЛЗПЭНЭМН, ПОДКЛЮЧЕН ВЕНТИЛЯТОР ТО почного блока, отличающаяся тем, что, с10 ЦЕЛЬЮ ПОВЫЩВНИЯ ЭКОНОМИЧНОСТЬ И ПРОНЗводительности, к сушильным камерам подСОВДННЕН КОЛЛЕКТОр ОТРЗОТЭВШСГО агента сушки, снабженный регулируемыми катапгнами, к которому с помощью трубопровода подключен накопитель-подогреватель исход 15 ного материала.Источники информации, принятые во внимание при экспертизе2. Заявка Не 2033106, кл. Р 26 В 9,106,1974, по которой принято решение о выдаче ЭВТОРСКОГО СВНДВТЕЛЬСТВЭ.ЦНИИПН Государственного комитета Совета Министров СССР
