Электроциклон-нейтрализатор

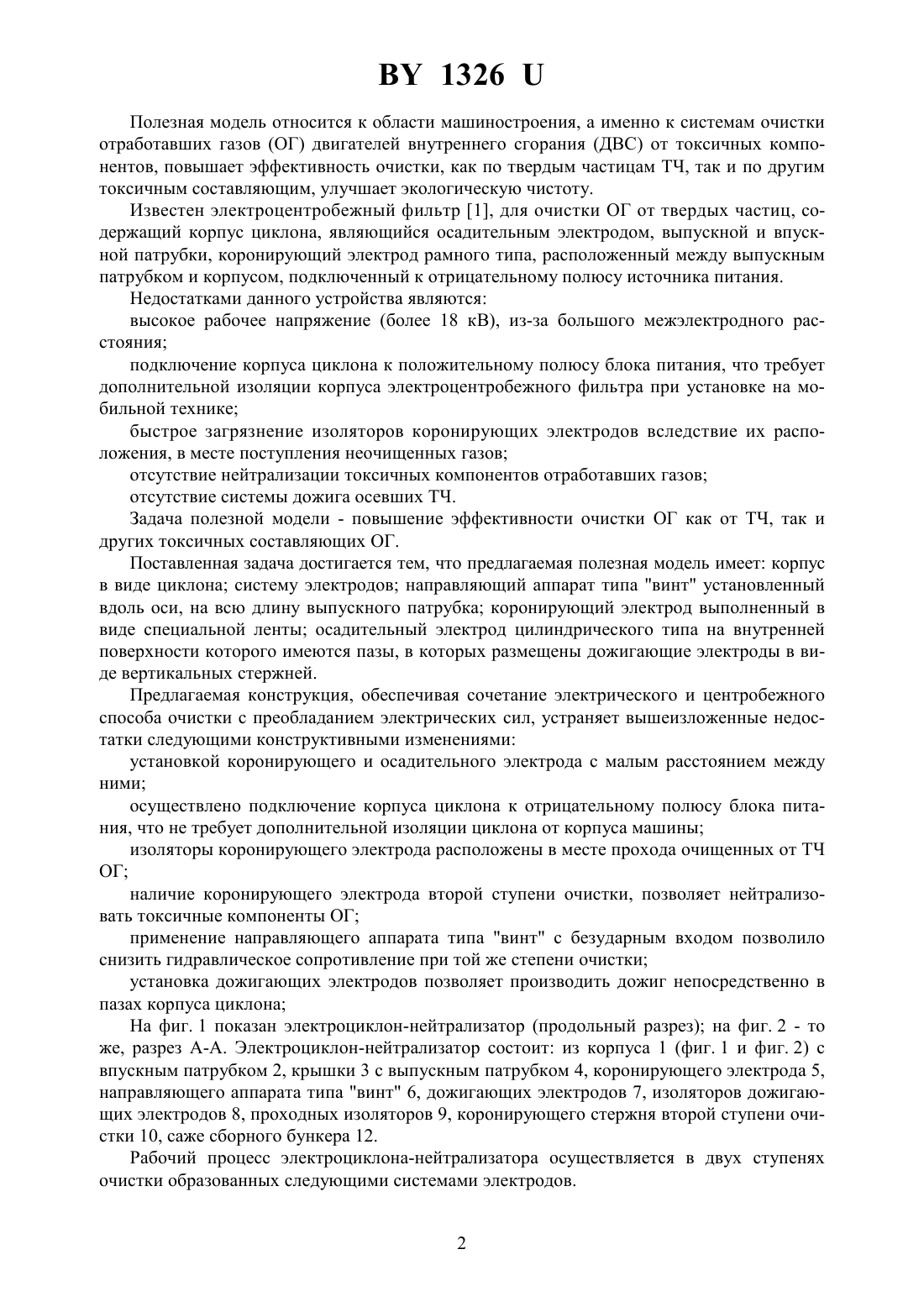

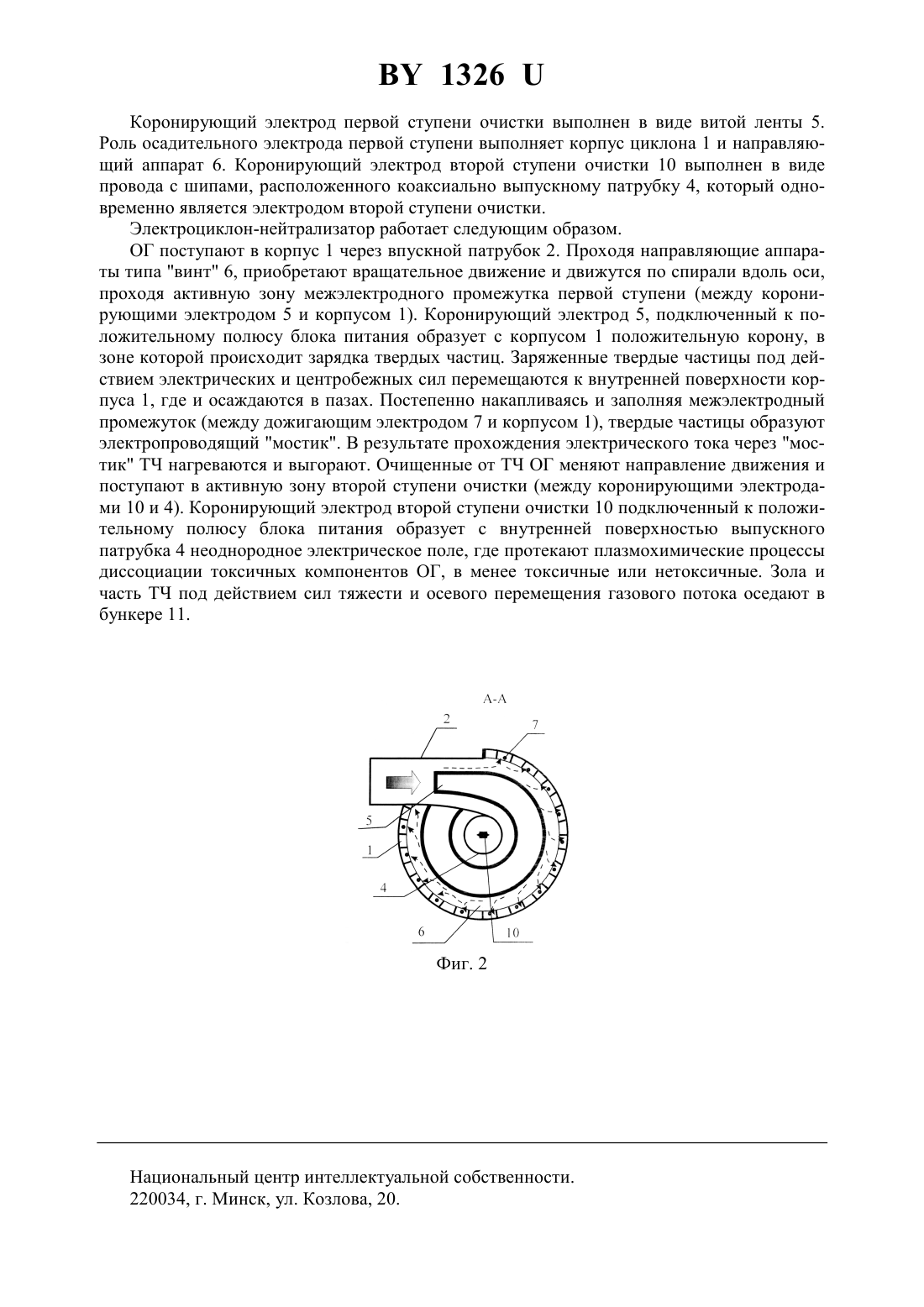

(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Белоусов Владимир Анатольевич Строгин Алексей Анатольевич Кравец Алексей Васильевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) 1. Электроциклон-нейтрализатор, содержащий корпус, являющийся осадительным электродом, впускной и выпускной патрубки, коронирующий электрод рамного типа,подключенный к отрицательному полюсу источника питания, отличающийся тем, что направляющий аппарат типа винт установлен вдоль оси на всю длину выпускного патрубка. 2. Электроциклон-нейтрализатор по п. 1, отличающийся тем, что коронирующий электрод выполнен в виде специальной ленты. 3. Электроциклон-нейтрализатор по п. 1, отличающийся тем, что осадительный электрод цилиндрического типа на внутренней поверхности имеет пазы, в которых размещены дожигающие электроды в виде вертикальных стержней. 1326 Полезная модель относится к области машиностроения, а именно к системам очистки отработавших газов (ОГ) двигателей внутреннего сгорания (ДВС) от токсичных компонентов, повышает эффективность очистки, как по твердым частицам ТЧ, так и по другим токсичным составляющим, улучшает экологическую чистоту. Известен электроцентробежный фильтр 1, для очистки ОГ от твердых частиц, содержащий корпус циклона, являющийся осадительным электродом, выпускной и впускной патрубки, коронирующий электрод рамного типа, расположенный между выпускным патрубком и корпусом, подключенный к отрицательному полюсу источника питания. Недостатками данного устройства являются высокое рабочее напряжение (более 18 кВ), из-за большого межэлектродного расстояния подключение корпуса циклона к положительному полюсу блока питания, что требует дополнительной изоляции корпуса электроцентробежного фильтра при установке на мобильной технике быстрое загрязнение изоляторов коронирующих электродов вследствие их расположения, в месте поступления неочищенных газов отсутствие нейтрализации токсичных компонентов отработавших газов отсутствие системы дожига осевших ТЧ. Задача полезной модели - повышение эффективности очистки ОГ как от ТЧ, так и других токсичных составляющих ОГ. Поставленная задача достигается тем, что предлагаемая полезная модель имеет корпус в виде циклона систему электродов направляющий аппарат типа винт установленный вдоль оси, на всю длину выпускного патрубка коронирующий электрод выполненный в виде специальной ленты осадительный электрод цилиндрического типа на внутренней поверхности которого имеются пазы, в которых размещены дожигающие электроды в виде вертикальных стержней. Предлагаемая конструкция, обеспечивая сочетание электрического и центробежного способа очистки с преобладанием электрических сил, устраняет вышеизложенные недостатки следующими конструктивными изменениями установкой коронирующего и осадительного электрода с малым расстоянием между ними осуществлено подключение корпуса циклона к отрицательному полюсу блока питания, что не требует дополнительной изоляции циклона от корпуса машины изоляторы коронирующего электрода расположены в месте прохода очищенных от ТЧ ОГ наличие коронирующего электрода второй ступени очистки, позволяет нейтрализовать токсичные компоненты ОГ применение направляющего аппарата типа винт с безударным входом позволило снизить гидравлическое сопротивление при той же степени очистки установка дожигающих электродов позволяет производить дожиг непосредственно в пазах корпуса циклона На фиг. 1 показан электроциклон-нейтрализатор (продольный разрез) на фиг. 2 - то же, разрез А-А. Электроциклон-нейтрализатор состоит из корпуса 1 (фиг. 1 и фиг. 2) с впускным патрубком 2, крышки 3 с выпускным патрубком 4, коронирующего электрода 5,направляющего аппарата типа винт 6, дожигающих электродов 7, изоляторов дожигающих электродов 8, проходных изоляторов 9, коронирующего стержня второй ступени очистки 10, саже сборного бункера 12. Рабочий процесс электроциклона-нейтрализатора осуществляется в двух ступенях очистки образованных следующими системами электродов. 2 1326 Коронирующий электрод первой ступени очистки выполнен в виде витой ленты 5. Роль осадительного электрода первой ступени выполняет корпус циклона 1 и направляющий аппарат 6. Коронирующий электрод второй ступени очистки 10 выполнен в виде провода с шипами, расположенного коаксиально выпускному патрубку 4, который одновременно является электродом второй ступени очистки. Электроциклон-нейтрализатор работает следующим образом. ОГ поступают в корпус 1 через впускной патрубок 2. Проходя направляющие аппараты типа винт 6, приобретают вращательное движение и движутся по спирали вдоль оси,проходя активную зону межэлектродного промежутка первой ступени (между коронирующими электродом 5 и корпусом 1). Коронирующий электрод 5, подключенный к положительному полюсу блока питания образует с корпусом 1 положительную корону, в зоне которой происходит зарядка твердых частиц. Заряженные твердые частицы под действием электрических и центробежных сил перемещаются к внутренней поверхности корпуса 1, где и осаждаются в пазах. Постепенно накапливаясь и заполняя межэлектродный промежуток (между дожигающим электродом 7 и корпусом 1), твердые частицы образуют электропроводящий мостик. В результате прохождения электрического тока через мостик ТЧ нагреваются и выгорают. Очищенные от ТЧ ОГ меняют направление движения и поступают в активную зону второй ступени очистки (между коронирующими электродами 10 и 4). Коронирующий электрод второй ступени очистки 10 подключенный к положительному полюсу блока питания образует с внутренней поверхностью выпускного патрубка 4 неоднородное электрическое поле, где протекают плазмохимические процессы диссоциации токсичных компонентов ОГ, в менее токсичные или нетоксичные. Зола и часть ТЧ под действием сил тяжести и осевого перемещения газового потока оседают в бункере 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
