Электроосадитель-дожигатель сажи

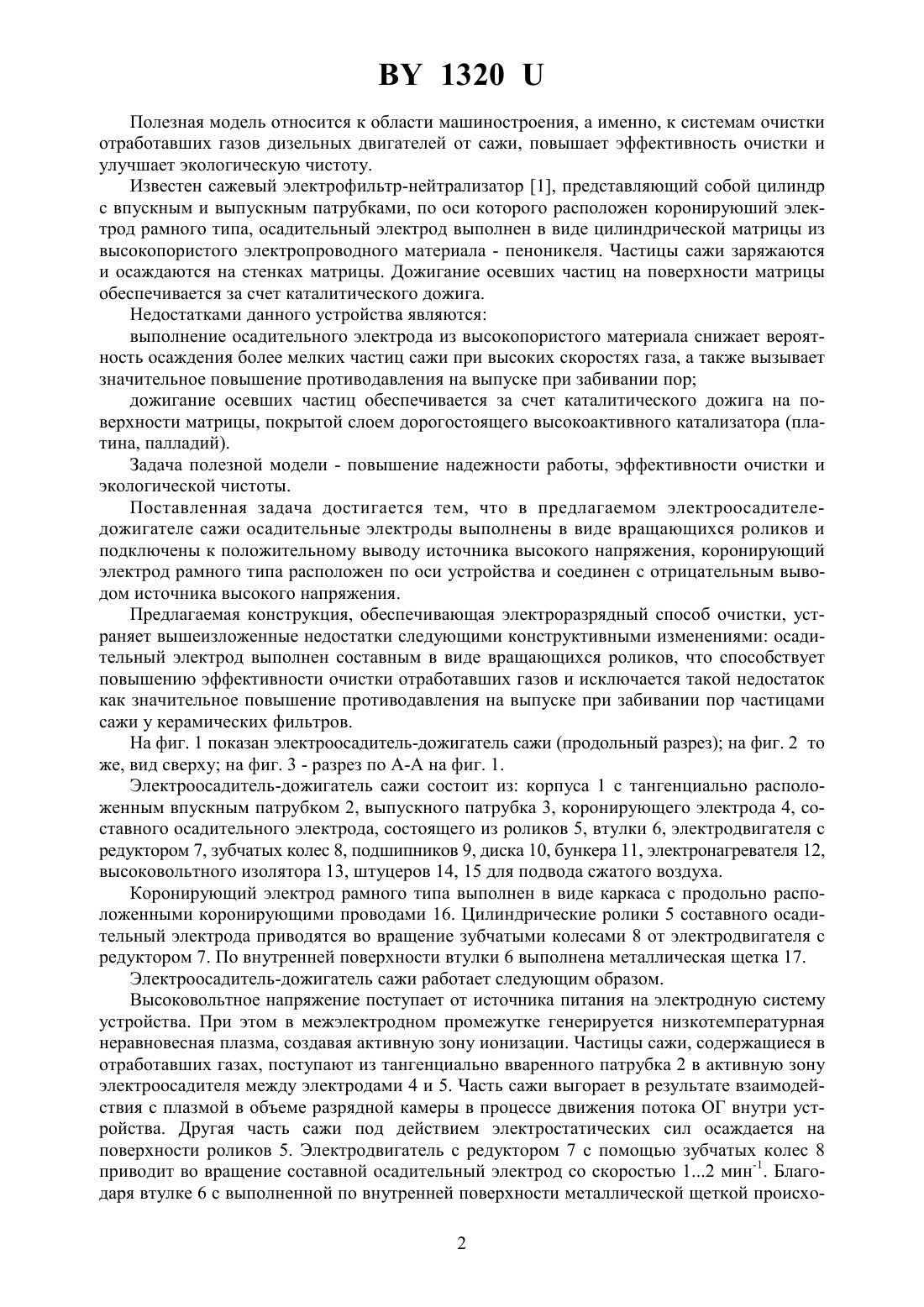

(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Белоусов Владимир Анатольевич Строгин Алексей Анатольевич Кравец Алексей Васильевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) 1. Электроосадитель-дожигатель сажи, содержащий корпус с впускным и выпускным патрубками, коронирующий и осадительный электроды, подсоединенные к источнику высокого напряжения, отличающийся тем, что осадительный электрод выполнен составным в виде вращающихся роликов. 2. Электроосадитель-дожигатель сажи по п. 1, отличающийся тем, что имеется металлическая щетка для механического удаления осевших частиц сажи с поверхности роликов. 1320 Полезная модель относится к области машиностроения, а именно, к системам очистки отработавших газов дизельных двигателей от сажи, повышает эффективность очистки и улучшает экологическую чистоту. Известен сажевый электрофильтр-нейтрализатор 1, представляющий собой цилиндр с впускным и выпускным патрубками, по оси которого расположен коронируюший электрод рамного типа, осадительный электрод выполнен в виде цилиндрической матрицы из высокопористого электропроводного материала - пеноникеля. Частицы сажи заряжаются и осаждаются на стенках матрицы. Дожигание осевших частиц на поверхности матрицы обеспечивается за счет каталитического дожига. Недостатками данного устройства являются выполнение осадительного электрода из высокопористого материала снижает вероятность осаждения более мелких частиц сажи при высоких скоростях газа, а также вызывает значительное повышение противодавления на выпуске при забивании пор дожигание осевших частиц обеспечивается за счет каталитического дожига на поверхности матрицы, покрытой слоем дорогостоящего высокоактивного катализатора (платина, палладий). Задача полезной модели - повышение надежности работы, эффективности очистки и экологической чистоты. Поставленная задача достигается тем, что в предлагаемом электроосадителедожигателе сажи осадительные электроды выполнены в виде вращающихся роликов и подключены к положительному выводу источника высокого напряжения, коронирующий электрод рамного типа расположен по оси устройства и соединен с отрицательным выводом источника высокого напряжения. Предлагаемая конструкция, обеспечивающая электроразрядный способ очистки, устраняет вышеизложенные недостатки следующими конструктивными изменениями осадительный электрод выполнен составным в виде вращающихся роликов, что способствует повышению эффективности очистки отработавших газов и исключается такой недостаток как значительное повышение противодавления на выпуске при забивании пор частицами сажи у керамических фильтров. На фиг. 1 показан электроосадитель-дожигатель сажи (продольный разрез) на фиг. 2 то же, вид сверху на фиг. 3 - разрез по А-А на фиг. 1. Электроосадитель-дожигатель сажи состоит из корпуса 1 с тангенциально расположенным впускным патрубком 2, выпускного патрубка 3, коронирующего электрода 4, составного осадительного электрода, состоящего из роликов 5, втулки 6, электродвигателя с редуктором 7, зубчатых колес 8, подшипников 9, диска 10, бункера 11, электронагревателя 12,высоковольтного изолятора 13, штуцеров 14, 15 для подвода сжатого воздуха. Коронирующий электрод рамного типа выполнен в виде каркаса с продольно расположенными коронирующими проводами 16. Цилиндрические ролики 5 составного осадительный электрода приводятся во вращение зубчатыми колесами 8 от электродвигателя с редуктором 7. По внутренней поверхности втулки 6 выполнена металлическая щетка 17. Электроосадитель-дожигатель сажи работает следующим образом. Высоковольтное напряжение поступает от источника питания на электродную систему устройства. При этом в межэлектродном промежутке генерируется низкотемпературная неравновесная плазма, создавая активную зону ионизации. Частицы сажи, содержащиеся в отработавших газах, поступают из тангенциально вваренного патрубка 2 в активную зону электроосадителя между электродами 4 и 5. Часть сажи выгорает в результате взаимодействия с плазмой в объеме разрядной камеры в процессе движения потока ОГ внутри устройства. Другая часть сажи под действием электростатических сил осаждается на поверхности роликов 5. Электродвигатель с редуктором 7 с помощью зубчатых колес 8 приводит во вращение составной осадительный электрод со скоростью 12 мин-1. Благодаря втулке 6 с выполненной по внутренней поверхности металлической щеткой происхо 2 1320 дит механическая очистка поверхности осадительного электрода. Сажа просыпается в бункер 11, где установлен электронагреватель 12, предназначенный для периодической регенерации устройства. Питание электронагревателя осуществляется от стационарного источника при неработающем двигателе. Через штуцер 14 в корпусе высоковольтного изолятора 13 происходит подвод сжатого воздуха и тем самым обеспечивается частичное снижение утечек высокого напряжения по поверхности изолятора при осаждении на его поверхности частиц сажи. Через штуцер 15 происходит подвод воздуха, необходимого для периодической регенерации устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
