Гидравлический пульсатор Астапенко для доильного аппарата

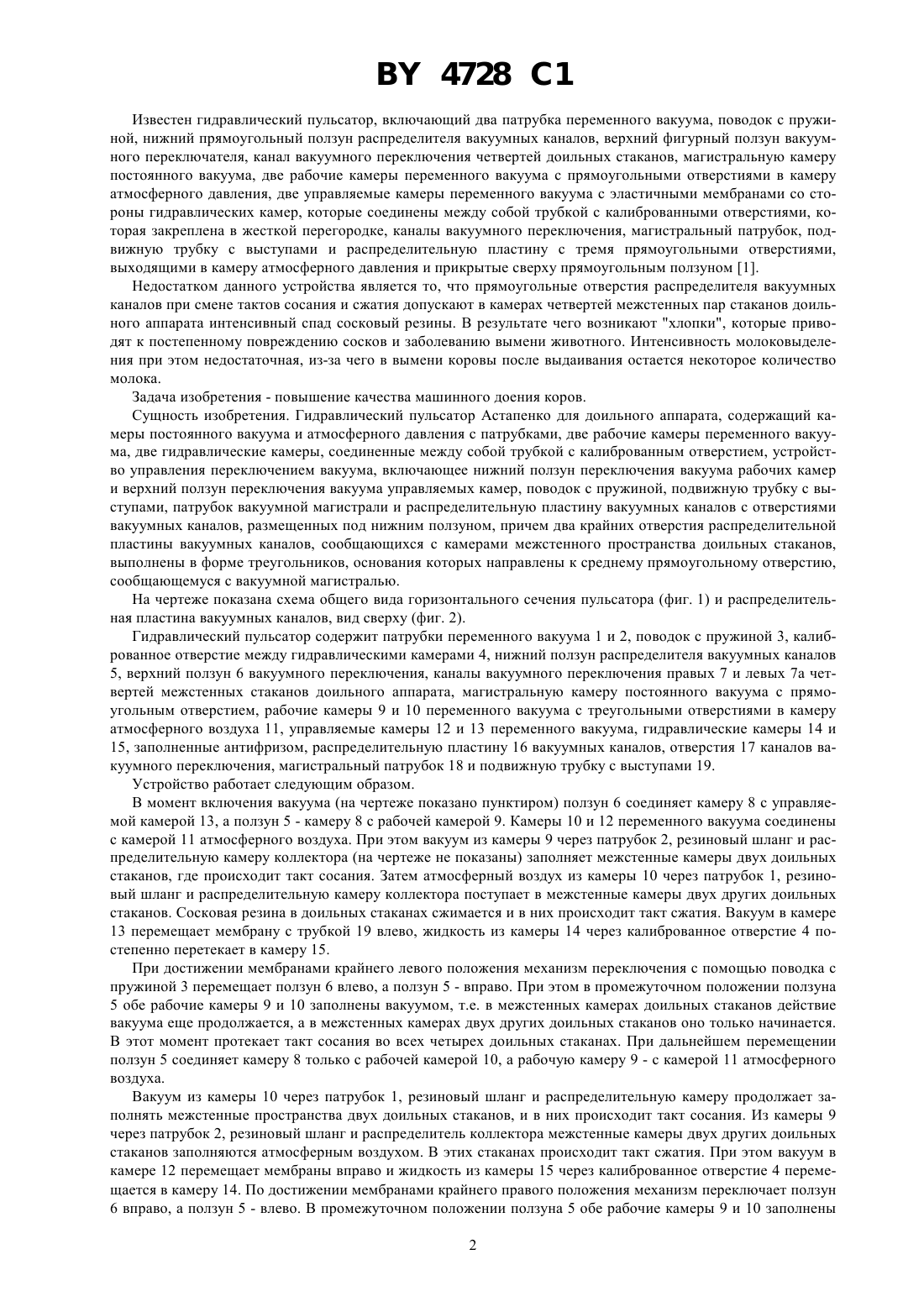

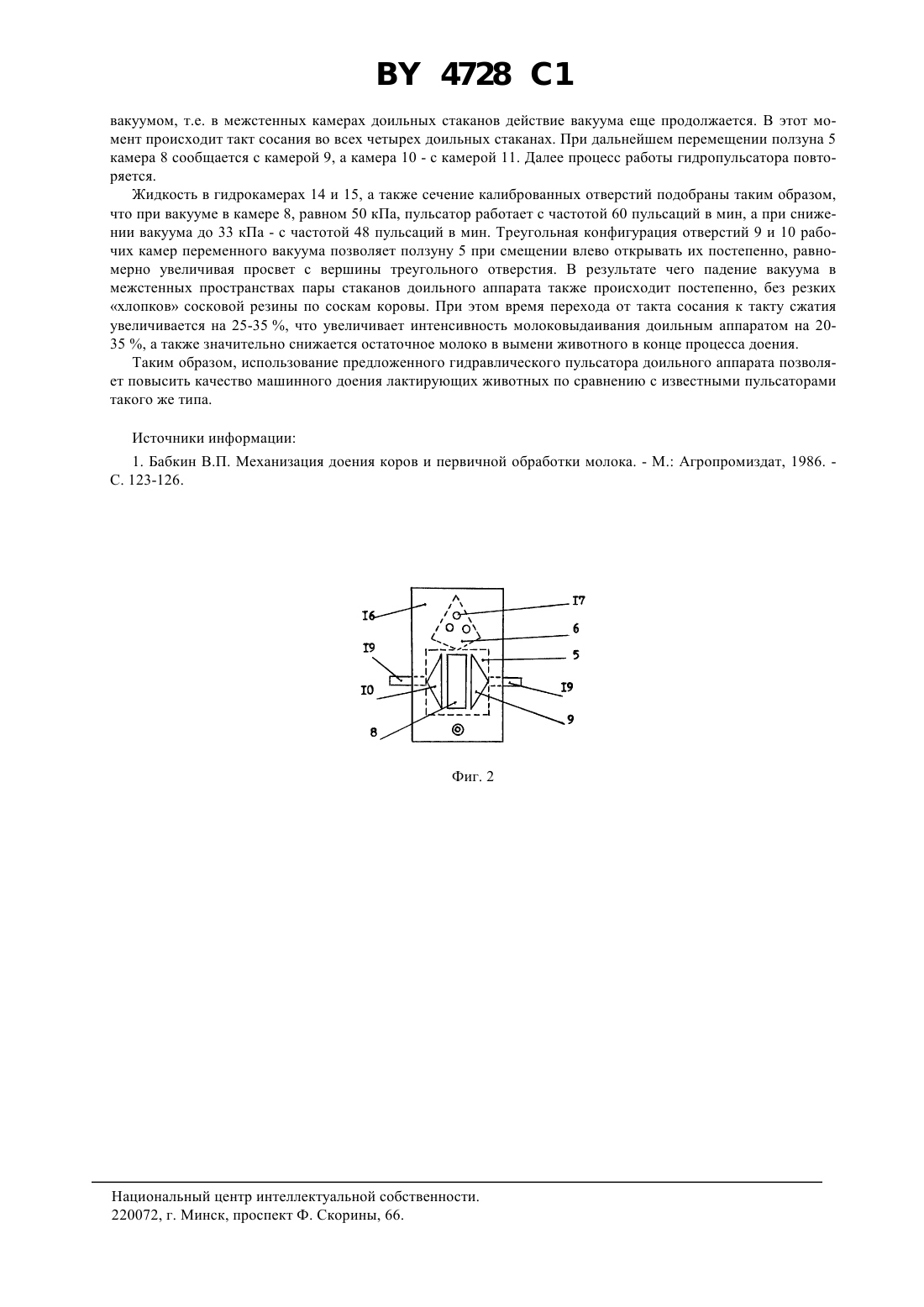

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИДРАВЛИЧЕСКИЙ ПУЛЬСАТОР АСТАПЕНКО ДЛЯ ДОИЛЬНОГО АППАРАТА(71) Заявитель Открытое акционерное общество Гомельагрокомплект(73) Патентообладатель Открытое акционерное общество Гомельагрокомплект(57) Гидравлический пульсатор для доильного аппарата, содержащий камеры постоянного вакуума и атмосферного давления с патрубками, две рабочие камеры переменного вакуума с патрубками, две управляемые камеры переменного вакуума, две гидравлические камеры, соединенные между собой трубкой с калиброванным отверстием, устройство управления переключением вакуума, включающее нижний ползун переключения вакуума рабочих камер и верхний ползун переключения вакуума управляемых камер, поводок с пружиной, подвижную трубку с выступами, патрубок вакуумной магистрали и распределительную пластину вакуумных каналов с отверстиями вакуумных каналов, размещенных под нижним ползуном, отличающийся тем, что два крайних отверстия распределительной пластины вакуумных каналов, сообщающиеся с камерами межстенного пространства доильных стаканов, выполнены в форме треугольников, основания которых направлены к среднему прямоугольному отверстию, сообщающемуся с вакуумной магистралью.(56) Бабкин В.П. Механизация доения коров и первичной обработки молока. - М. Агропромиздат, 1986. - С. 123-126.2090770, 1972.3702419 1, 1988.0496971 1, 1992. 4728 1 Известен гидравлический пульсатор, включающий два патрубка переменного вакуума, поводок с пружиной, нижний прямоугольный ползун распределителя вакуумных каналов, верхний фигурный ползун вакуумного переключателя, канал вакуумного переключения четвертей доильных стаканов, магистральную камеру постоянного вакуума, две рабочие камеры переменного вакуума с прямоугольными отверстиями в камеру атмосферного давления, две управляемые камеры переменного вакуума с эластичными мембранами со стороны гидравлических камер, которые соединены между собой трубкой с калиброванными отверстиями, которая закреплена в жесткой перегородке, каналы вакуумного переключения, магистральный патрубок, подвижную трубку с выступами и распределительную пластину с тремя прямоугольными отверстиями,выходящими в камеру атмосферного давления и прикрытые сверху прямоугольным ползуном 1. Недостатком данного устройства является то, что прямоугольные отверстия распределителя вакуумных каналов при смене тактов сосания и сжатия допускают в камерах четвертей межстенных пар стаканов доильного аппарата интенсивный спад сосковый резины. В результате чего возникают хлопки, которые приводят к постепенному повреждению сосков и заболеванию вымени животного. Интенсивность молоковыделения при этом недостаточная, из-за чего в вымени коровы после выдаивания остается некоторое количество молока. Задача изобретения - повышение качества машинного доения коров. Сущность изобретения. Гидравлический пульсатор Астапенко для доильного аппарата, содержащий камеры постоянного вакуума и атмосферного давления с патрубками, две рабочие камеры переменного вакуума, две гидравлические камеры, соединенные между собой трубкой с калиброванным отверстием, устройство управления переключением вакуума, включающее нижний ползун переключения вакуума рабочих камер и верхний ползун переключения вакуума управляемых камер, поводок с пружиной, подвижную трубку с выступами, патрубок вакуумной магистрали и распределительную пластину вакуумных каналов с отверстиями вакуумных каналов, размещенных под нижним ползуном, причем два крайних отверстия распределительной пластины вакуумных каналов, сообщающихся с камерами межстенного пространства доильных стаканов,выполнены в форме треугольников, основания которых направлены к среднему прямоугольному отверстию,сообщающемуся с вакуумной магистралью. На чертеже показана схема общего вида горизонтального сечения пульсатора (фиг. 1) и распределительная пластина вакуумных каналов, вид сверху (фиг. 2). Гидравлический пульсатор содержит патрубки переменного вакуума 1 и 2, поводок с пружиной 3, калиброванное отверстие между гидравлическими камерами 4, нижний ползун распределителя вакуумных каналов 5, верхний ползун 6 вакуумного переключения, каналы вакуумного переключения правых 7 и левых 7 а четвертей межстенных стаканов доильного аппарата, магистральную камеру постоянного вакуума с прямоугольным отверстием, рабочие камеры 9 и 10 переменного вакуума с треугольными отверстиями в камеру атмосферного воздуха 11, управляемые камеры 12 и 13 переменного вакуума, гидравлические камеры 14 и 15, заполненные антифризом, распределительную пластину 16 вакуумных каналов, отверстия 17 каналов вакуумного переключения, магистральный патрубок 18 и подвижную трубку с выступами 19. Устройство работает следующим образом. В момент включения вакуума (на чертеже показано пунктиром) ползун 6 соединяет камеру 8 с управляемой камерой 13, а ползун 5 - камеру 8 с рабочей камерой 9. Камеры 10 и 12 переменного вакуума соединены с камерой 11 атмосферного воздуха. При этом вакуум из камеры 9 через патрубок 2, резиновый шланг и распределительную камеру коллектора (на чертеже не показаны) заполняет межстенные камеры двух доильных стаканов, где происходит такт сосания. Затем атмосферный воздух из камеры 10 через патрубок 1, резиновый шланг и распределительную камеру коллектора поступает в межстенные камеры двух других доильных стаканов. Сосковая резина в доильных стаканах сжимается и в них происходит такт сжатия. Вакуум в камере 13 перемещает мембрану с трубкой 19 влево, жидкость из камеры 14 через калиброванное отверстие 4 постепенно перетекает в камеру 15. При достижении мембранами крайнего левого положения механизм переключения с помощью поводка с пружиной 3 перемещает ползун 6 влево, а ползун 5 - вправо. При этом в промежуточном положении ползуна 5 обе рабочие камеры 9 и 10 заполнены вакуумом, т.е. в межстенных камерах доильных стаканов действие вакуума еще продолжается, а в межстенных камерах двух других доильных стаканов оно только начинается. В этот момент протекает такт сосания во всех четырех доильных стаканах. При дальнейшем перемещении ползун 5 соединяет камеру 8 только с рабочей камерой 10, а рабочую камеру 9 - с камерой 11 атмосферного воздуха. Вакуум из камеры 10 через патрубок 1, резиновый шланг и распределительную камеру продолжает заполнять межстенные пространства двух доильных стаканов, и в них происходит такт сосания. Из камеры 9 через патрубок 2, резиновый шланг и распределитель коллектора межстенные камеры двух других доильных стаканов заполняются атмосферным воздухом. В этих стаканах происходит такт сжатия. При этом вакуум в камере 12 перемещает мембраны вправо и жидкость из камеры 15 через калиброванное отверстие 4 перемещается в камеру 14. По достижении мембранами крайнего правого положения механизм переключает ползун 6 вправо, а ползун 5 - влево. В промежуточном положении ползуна 5 обе рабочие камеры 9 и 10 заполнены 2 4728 1 вакуумом, т.е. в межстенных камерах доильных стаканов действие вакуума еще продолжается. В этот момент происходит такт сосания во всех четырех доильных стаканах. При дальнейшем перемещении ползуна 5 камера 8 сообщается с камерой 9, а камера 10 - с камерой 11. Далее процесс работы гидропульсатора повторяется. Жидкость в гидрокамерах 14 и 15, а также сечение калиброванных отверстий подобраны таким образом,что при вакууме в камере 8, равном 50 кПа, пульсатор работает с частотой 60 пульсаций в мин, а при снижении вакуума до 33 кПа - с частотой 48 пульсаций в мин. Треугольная конфигурация отверстий 9 и 10 рабочих камер переменного вакуума позволяет ползуну 5 при смещении влево открывать их постепенно, равномерно увеличивая просвет с вершины треугольного отверстия. В результате чего падение вакуума в межстенных пространствах пары стаканов доильного аппарата также происходит постепенно, без резких хлопков сосковой резины по соскам коровы. При этом время перехода от такта сосания к такту сжатия увеличивается на 25-35 , что увеличивает интенсивность молоковыдаивания доильным аппаратом на 2035 , а также значительно снижается остаточное молоко в вымени животного в конце процесса доения. Таким образом, использование предложенного гидравлического пульсатора доильного аппарата позволяет повысить качество машинного доения лактирующих животных по сравнению с известными пульсаторами такого же типа. Источники информации 1. Бабкин В.П. Механизация доения коров и первичной обработки молока. - М. Агропромиздат, 1986. С. 123-126. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
