Оптическая система для измерения метеорологической оптической дальности видимости

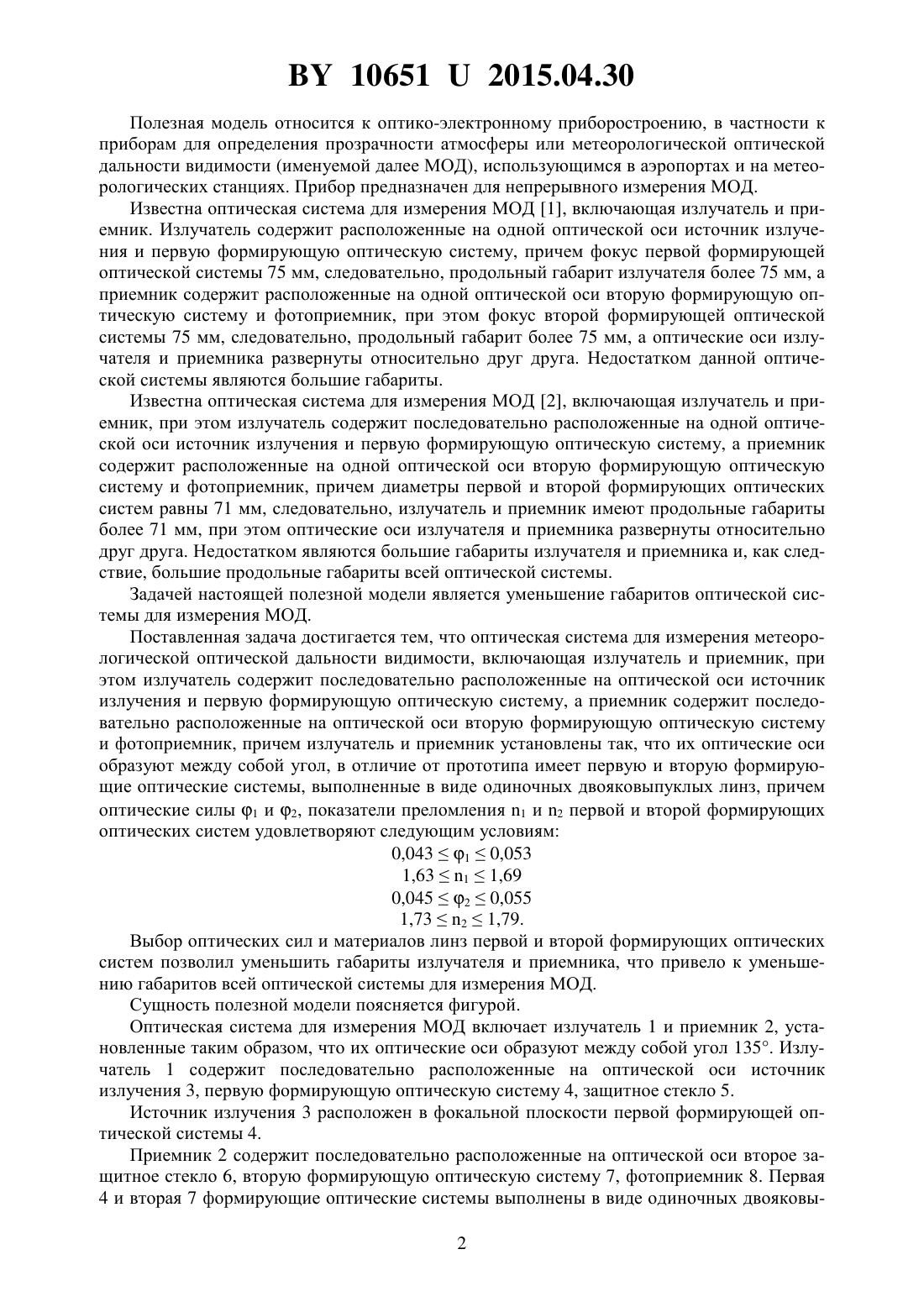

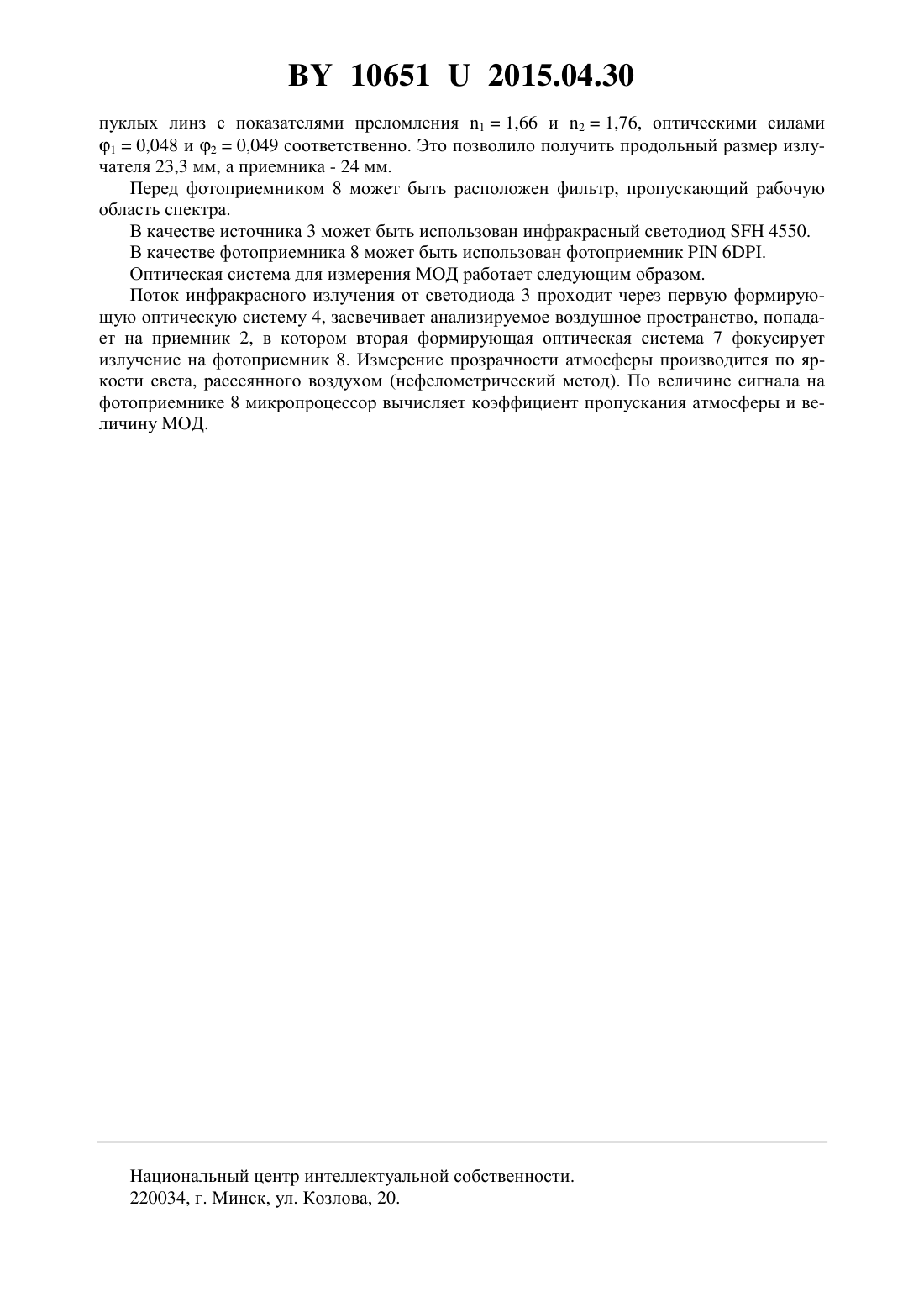

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПТИЧЕСКАЯ СИСТЕМА ДЛЯ ИЗМЕРЕНИЯ МЕТЕОРОЛОГИЧЕСКОЙ ОПТИЧЕСКОЙ ДАЛЬНОСТИ ВИДИМОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Коледа Петр Аркадьевич Королва Галина Сергеевна Стрибук Петр Васильевич Казеев Юрий Иванович(73) Патентообладатель Открытое акционерное общество Пеленг(57) Оптическая система для измерения метеорологической оптической дальности видимости, включающая излучатель и приемник, при этом излучатель содержит последовательно расположенные на оптической оси источник излучения и первую формирующую оптическую систему, а приемник содержит последовательно расположенные на оптической оси вторую формирующую оптическую систему и фотоприемник, причем излучатель и приемник установлены так, что их оптические оси образуют между собой угол, отличающаяся тем, что первая и вторая формирующие оптические системы выполнены в виде одиночных двояковыпуклых линз, причем оптические силы 1 и 2, показатели преломления 1 и 2 первой и второй формирующих оптических систем удовлетворяют следующим условиям 0,04310,053 1,6311,69 0,04520,055 1,7321,79. 106512015.04.30 Полезная модель относится к оптико-электронному приборостроению, в частности к приборам для определения прозрачности атмосферы или метеорологической оптической дальности видимости (именуемой далее МОД), использующимся в аэропортах и на метеорологических станциях. Прибор предназначен для непрерывного измерения МОД. Известна оптическая система для измерения МОД 1, включающая излучатель и приемник. Излучатель содержит расположенные на одной оптической оси источник излучения и первую формирующую оптическую систему, причем фокус первой формирующей оптической системы 75 мм, следовательно, продольный габарит излучателя более 75 мм, а приемник содержит расположенные на одной оптической оси вторую формирующую оптическую систему и фотоприемник, при этом фокус второй формирующей оптической системы 75 мм, следовательно, продольный габарит более 75 мм, а оптические оси излучателя и приемника развернуты относительно друг друга. Недостатком данной оптической системы являются большие габариты. Известна оптическая система для измерения МОД 2, включающая излучатель и приемник, при этом излучатель содержит последовательно расположенные на одной оптической оси источник излучения и первую формирующую оптическую систему, а приемник содержит расположенные на одной оптической оси вторую формирующую оптическую систему и фотоприемник, причем диаметры первой и второй формирующих оптических систем равны 71 мм, следовательно, излучатель и приемник имеют продольные габариты более 71 мм, при этом оптические оси излучателя и приемника развернуты относительно друг друга. Недостатком являются большие габариты излучателя и приемника и, как следствие, большие продольные габариты всей оптической системы. Задачей настоящей полезной модели является уменьшение габаритов оптической системы для измерения МОД. Поставленная задача достигается тем, что оптическая система для измерения метеорологической оптической дальности видимости, включающая излучатель и приемник, при этом излучатель содержит последовательно расположенные на оптической оси источник излучения и первую формирующую оптическую систему, а приемник содержит последовательно расположенные на оптической оси вторую формирующую оптическую систему и фотоприемник, причем излучатель и приемник установлены так, что их оптические оси образуют между собой угол, в отличие от прототипа имеет первую и вторую формирующие оптические системы, выполненные в виде одиночных двояковыпуклых линз, причем оптические силы 1 и 2, показатели преломления 1 и 2 первой и второй формирующих оптических систем удовлетворяют следующим условиям 0,04310,053 1,6311,69 0,04520,055 1,7321,79. Выбор оптических сил и материалов линз первой и второй формирующих оптических систем позволил уменьшить габариты излучателя и приемника, что привело к уменьшению габаритов всей оптической системы для измерения МОД. Сущность полезной модели поясняется фигурой. Оптическая система для измерения МОД включает излучатель 1 и приемник 2, установленные таким образом, что их оптические оси образуют между собой угол 135. Излучатель 1 содержит последовательно расположенные на оптической оси источник излучения 3, первую формирующую оптическую систему 4, защитное стекло 5. Источник излучения 3 расположен в фокальной плоскости первой формирующей оптической системы 4. Приемник 2 содержит последовательно расположенные на оптической оси второе защитное стекло 6, вторую формирующую оптическую систему 7, фотоприемник 8. Первая 4 и вторая 7 формирующие оптические системы выполнены в виде одиночных двояковы 2 106512015.04.30 пуклых линз с показателями преломления 11,66 и 21,76, оптическими силами 10,048 и 20,049 соответственно. Это позволило получить продольный размер излучателя 23,3 мм, а приемника - 24 мм. Перед фотоприемником 8 может быть расположен фильтр, пропускающий рабочую область спектра. В качестве источника 3 может быть использован инфракрасный светодиод 4550. В качестве фотоприемника 8 может быть использован фотоприемник 6. Оптическая система для измерения МОД работает следующим образом. Поток инфракрасного излучения от светодиода 3 проходит через первую формирующую оптическую систему 4, засвечивает анализируемое воздушное пространство, попадает на приемник 2, в котором вторая формирующая оптическая система 7 фокусирует излучение на фотоприемник 8. Измерение прозрачности атмосферы производится по яркости света, рассеянного воздухом (нефелометрический метод). По величине сигнала на фотоприемнике 8 микропроцессор вычисляет коэффициент пропускания атмосферы и величину МОД. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
