Машина для сухой очистки картофеля

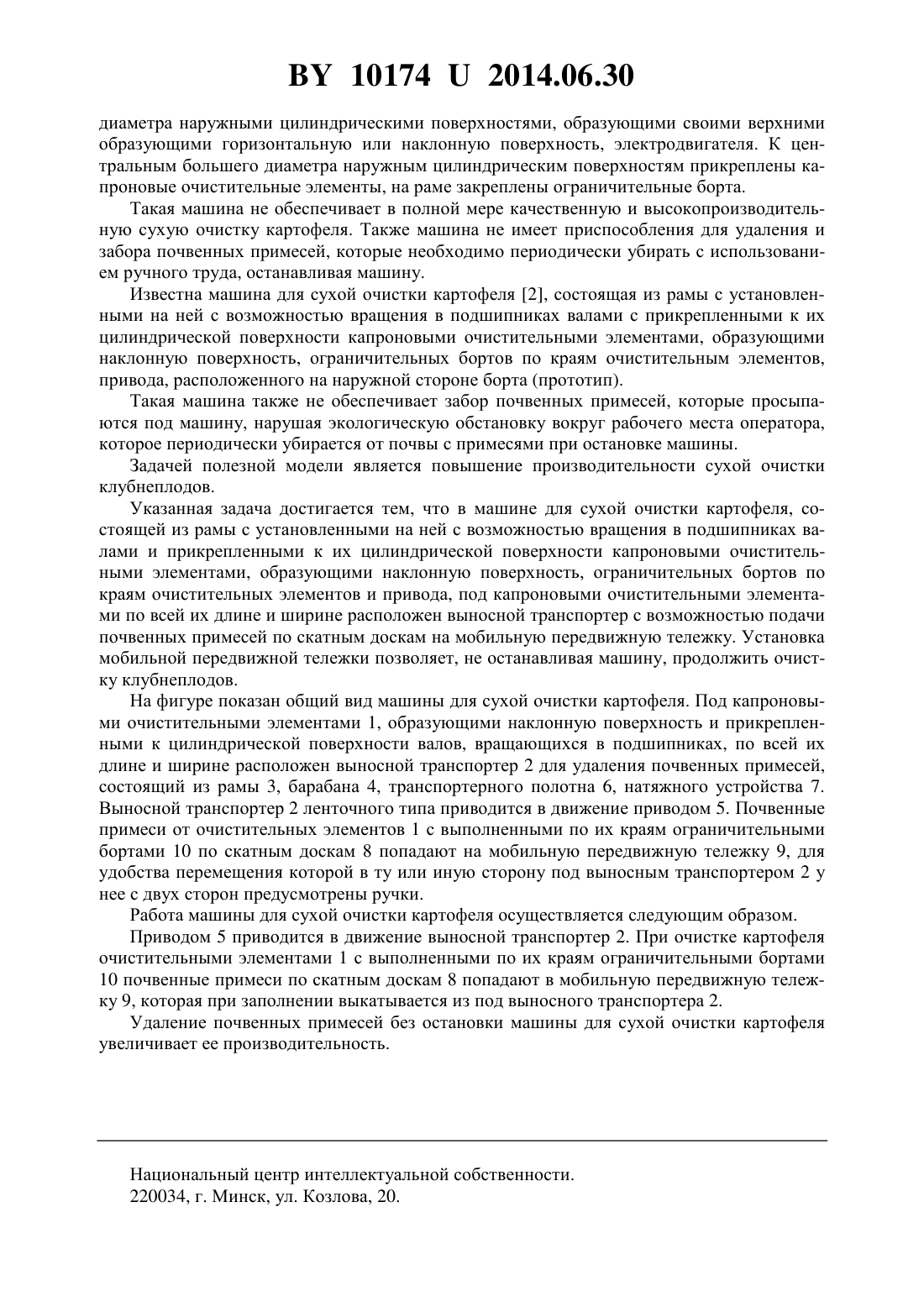

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ СУХОЙ ОЧИСТКИ КАРТОФЕЛЯ(71) Заявитель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Комлач Дмитрий Иванович Воробей Александр Сергеевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Машина для сухой очистки картофеля, состоящая из рамы с установленными на ней с возможностью вращения в подшипниках валами и прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительных бортов по краям очистительных элементов и привода, отличающаяся тем, что под капроновыми очистительными элементами по всей их длине и ширине расположен выносной транспортер с возможностью подачи почвенных примесей по скатным доскам на мобильную передвижную тележку. Полезная модель относится к сельскохозяйственному машиностроению, в частности к средствам для отделения почвы и растительных остатков от убираемых и поставляемых в торговую сеть продуктов. Известна машина для сухой очистки картофеля 1, состоящая из рамы с установленными на ней с возможностью вращения в подшипниках валами с центральными большего 101742014.06.30 диаметра наружными цилиндрическими поверхностями, образующими своими верхними образующими горизонтальную или наклонную поверхность, электродвигателя. К центральным большего диаметра наружным цилиндрическим поверхностям прикреплены капроновые очистительные элементы, на раме закреплены ограничительные борта. Такая машина не обеспечивает в полной мере качественную и высокопроизводительную сухую очистку картофеля. Также машина не имеет приспособления для удаления и забора почвенных примесей, которые необходимо периодически убирать с использованием ручного труда, останавливая машину. Известна машина для сухой очистки картофеля 2, состоящая из рамы с установленными на ней с возможностью вращения в подшипниках валами с прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительных бортов по краям очистительным элементов,привода, расположенного на наружной стороне борта (прототип). Такая машина также не обеспечивает забор почвенных примесей, которые просыпаются под машину, нарушая экологическую обстановку вокруг рабочего места оператора,которое периодически убирается от почвы с примесями при остановке машины. Задачей полезной модели является повышение производительности сухой очистки клубнеплодов. Указанная задача достигается тем, что в машине для сухой очистки картофеля, состоящей из рамы с установленными на ней с возможностью вращения в подшипниках валами и прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительных бортов по краям очистительных элементов и привода, под капроновыми очистительными элементами по всей их длине и ширине расположен выносной транспортер с возможностью подачи почвенных примесей по скатным доскам на мобильную передвижную тележку. Установка мобильной передвижной тележки позволяет, не останавливая машину, продолжить очистку клубнеплодов. На фигуре показан общий вид машины для сухой очистки картофеля. Под капроновыми очистительными элементами 1, образующими наклонную поверхность и прикрепленными к цилиндрической поверхности валов, вращающихся в подшипниках, по всей их длине и ширине расположен выносной транспортер 2 для удаления почвенных примесей,состоящий из рамы 3, барабана 4, транспортерного полотна 6, натяжного устройства 7. Выносной транспортер 2 ленточного типа приводится в движение приводом 5. Почвенные примеси от очистительных элементов 1 с выполненными по их краям ограничительными бортами 10 по скатным доскам 8 попадают на мобильную передвижную тележку 9, для удобства перемещения которой в ту или иную сторону под выносным транспортером 2 у нее с двух сторон предусмотрены ручки. Работа машины для сухой очистки картофеля осуществляется следующим образом. Приводом 5 приводится в движение выносной транспортер 2. При очистке картофеля очистительными элементами 1 с выполненными по их краям ограничительными бортами 10 почвенные примеси по скатным доскам 8 попадают в мобильную передвижную тележку 9, которая при заполнении выкатывается из под выносного транспортера 2. Удаление почвенных примесей без остановки машины для сухой очистки картофеля увеличивает ее производительность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
