Машина для сухой очистки картофеля

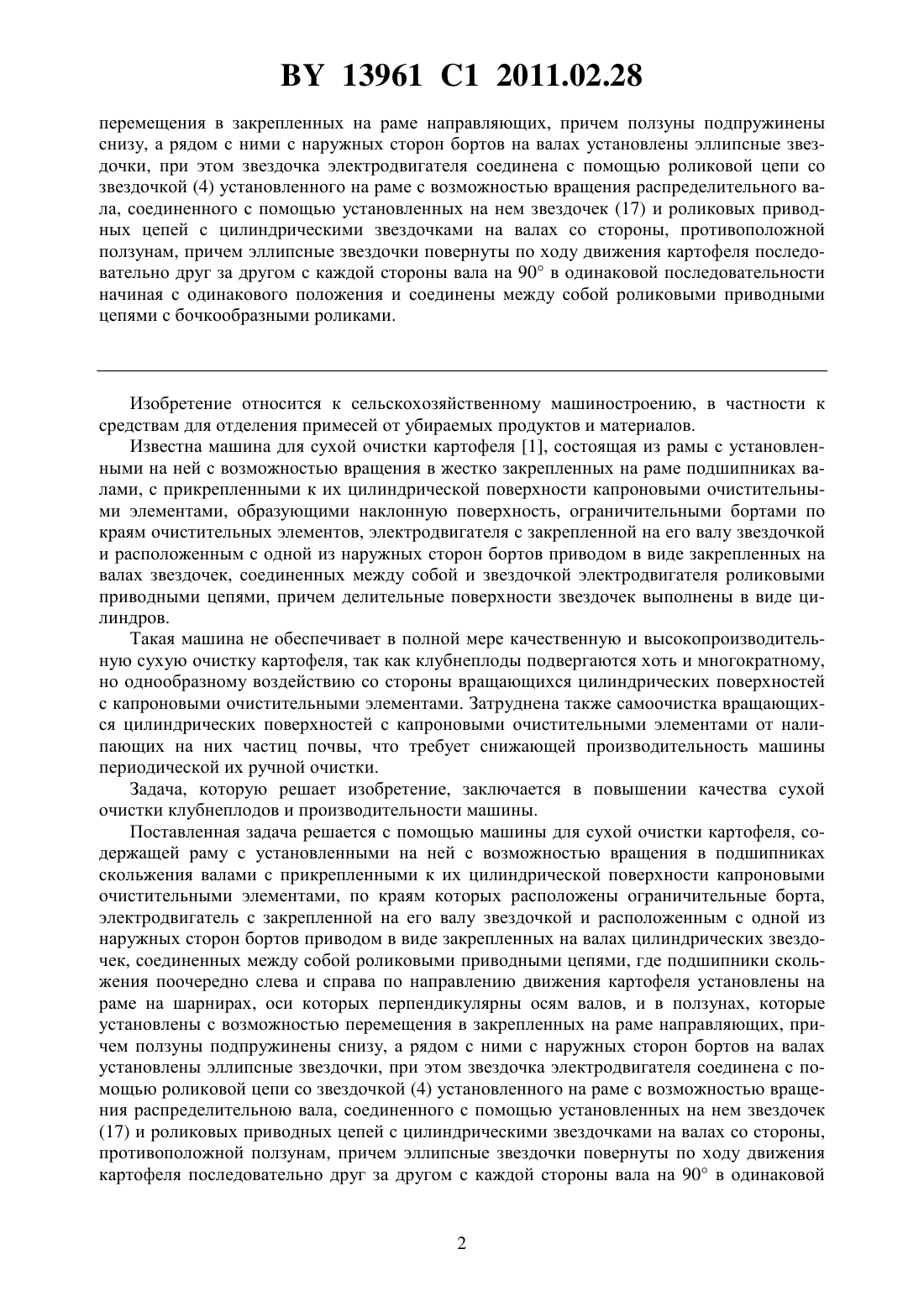

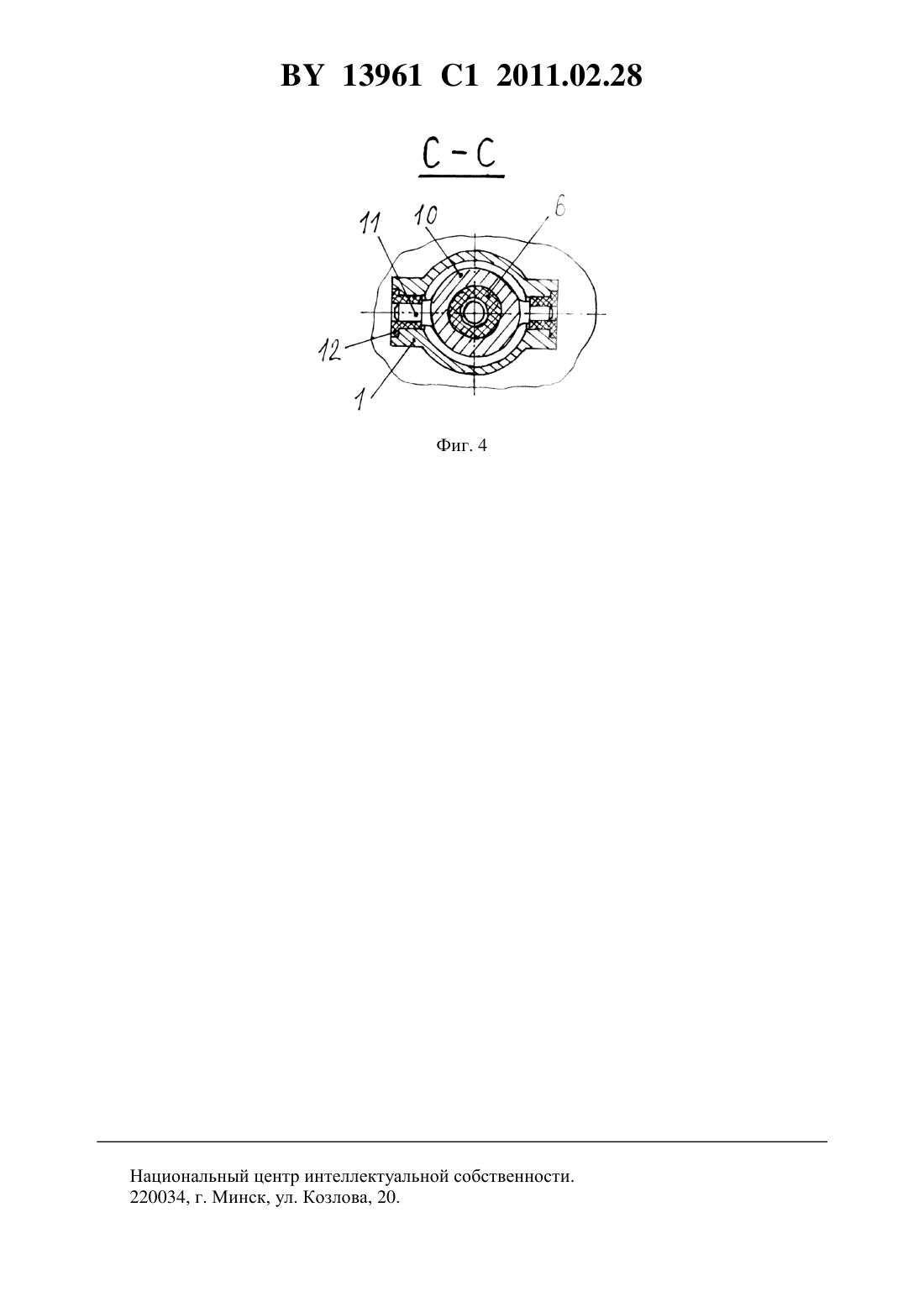

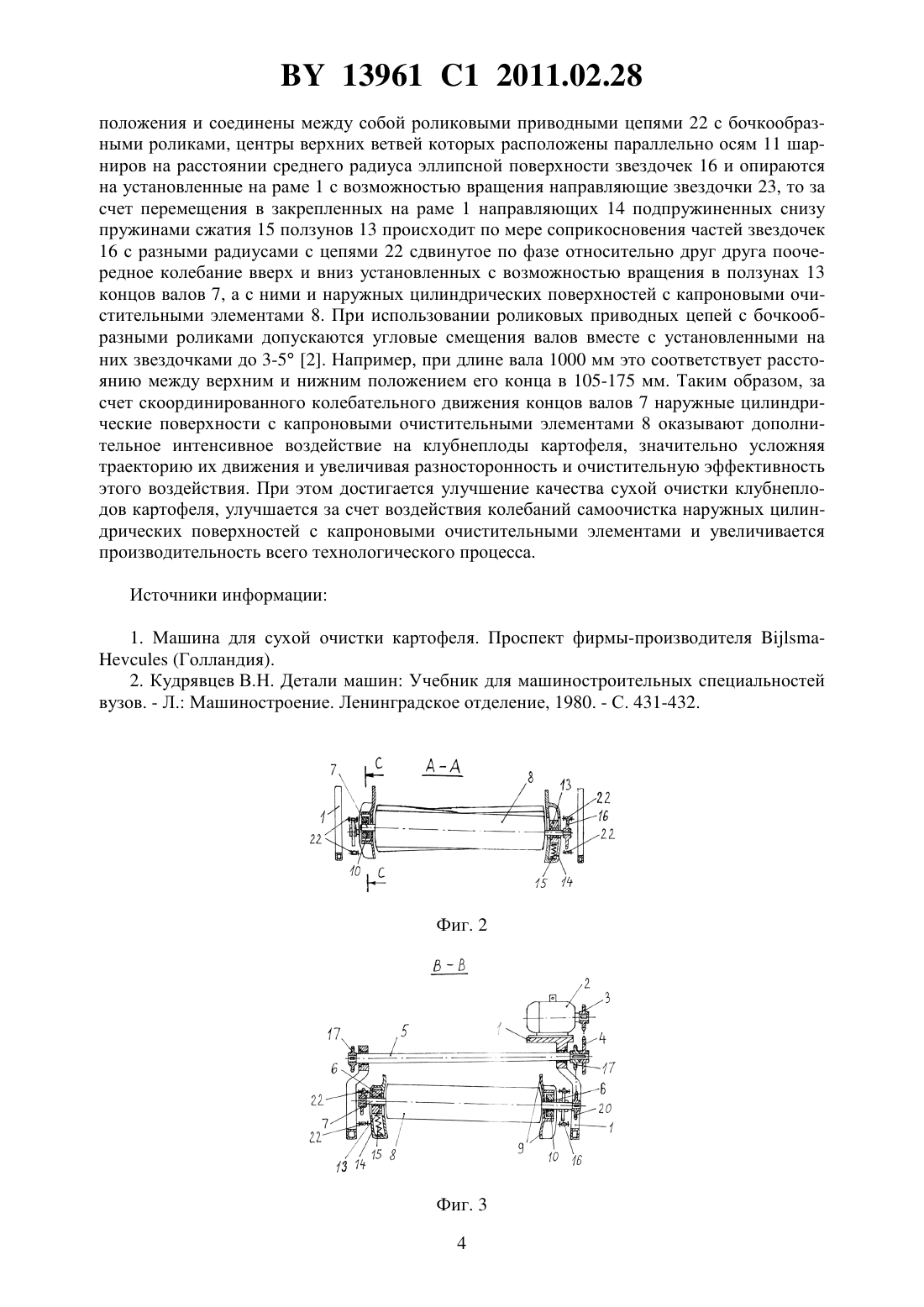

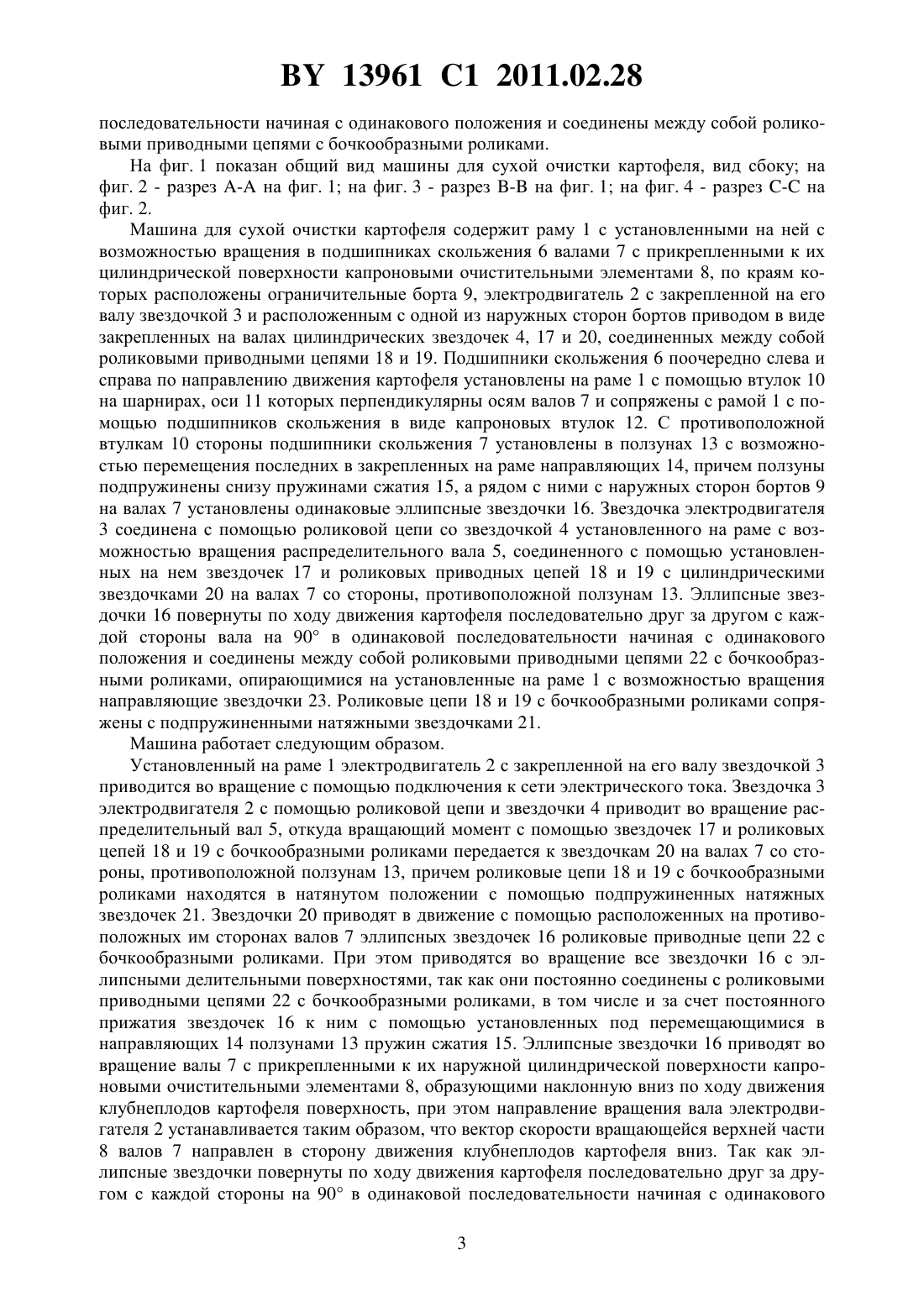

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ СУХОЙ ОЧИСТКИ КАРТОФЕЛЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Рапинчук Александр Леонидович Воробей Александр Сергеевич Агейчик Валерий Александрович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Машина для сухой очистки картофеля, содержащая раму с установленными на ней с возможностью вращения в подшипниках скольжения валами с прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами, по краям которых расположены ограничительные борта, электродвигатель с закрепленной на его валу звездочкой и расположенным с одной из наружных сторон бортов приводом в виде закрепленных на валах цилиндрических звездочек, соединенных между собой роликовыми приводными цепями, отличающаяся тем, что подшипники скольжения поочередно слева и справа по направлению движения картофеля установлены на раме на шарнирах, оси которых перпендикулярны осям валов, и в ползунах, которые установлены с возможностью 13961 1 2011.02.28 перемещения в закрепленных на раме направляющих, причем ползуны подпружинены снизу, а рядом с ними с наружных сторон бортов на валах установлены эллипсные звездочки, при этом звездочка электродвигателя соединена с помощью роликовой цепи со звездочкой (4) установленного на раме с возможностью вращения распределительного вала, соединенного с помощью установленных на нем звездочек (17) и роликовых приводных цепей с цилиндрическими звездочками на валах со стороны, противоположной ползунам, причем эллипсные звездочки повернуты по ходу движения картофеля последовательно друг за другом с каждой стороны вала на 90 в одинаковой последовательности начиная с одинакового положения и соединены между собой роликовыми приводными цепями с бочкообразными роликами. Изобретение относится к сельскохозяйственному машиностроению, в частности к средствам для отделения примесей от убираемых продуктов и материалов. Известна машина для сухой очистки картофеля 1, состоящая из рамы с установленными на ней с возможностью вращения в жестко закрепленных на раме подшипниках валами, с прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительными бортами по краям очистительных элементов, электродвигателя с закрепленной на его валу звездочкой и расположенным с одной из наружных сторон бортов приводом в виде закрепленных на валах звездочек, соединенных между собой и звездочкой электродвигателя роликовыми приводными цепями, причем делительные поверхности звездочек выполнены в виде цилиндров. Такая машина не обеспечивает в полной мере качественную и высокопроизводительную сухую очистку картофеля, так как клубнеплоды подвергаются хоть и многократному,но однообразному воздействию со стороны вращающихся цилиндрических поверхностей с капроновыми очистительными элементами. Затруднена также самоочистка вращающихся цилиндрических поверхностей с капроновыми очистительными элементами от налипающих на них частиц почвы, что требует снижающей производительность машины периодической их ручной очистки. Задача, которую решает изобретение, заключается в повышении качества сухой очистки клубнеплодов и производительности машины. Поставленная задача решается с помощью машины для сухой очистки картофеля, содержащей раму с установленными на ней с возможностью вращения в подшипниках скольжения валами с прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами, по краям которых расположены ограничительные борта,электродвигатель с закрепленной на его валу звездочкой и расположенным с одной из наружных сторон бортов приводом в виде закрепленных на валах цилиндрических звездочек, соединенных между собой роликовыми приводными цепями, где подшипники скольжения поочередно слева и справа по направлению движения картофеля установлены на раме на шарнирах, оси которых перпендикулярны осям валов, и в ползунах, которые установлены с возможностью перемещения в закрепленных на раме направляющих, причем ползуны подпружинены снизу, а рядом с ними с наружных сторон бортов на валах установлены эллипсные звездочки, при этом звездочка электродвигателя соединена с помощью роликовой цепи со звездочкой (4) установленного на раме с возможностью вращения распределительною вала, соединенного с помощью установленных на нем звездочек(17) и роликовых приводных цепей с цилиндрическими звездочками на валах со стороны,противоположной ползунам, причем эллипсные звездочки повернуты по ходу движения картофеля последовательно друг за другом с каждой стороны вала на 90 в одинаковой 13961 1 2011.02.28 последовательности начиная с одинакового положения и соединены между собой роликовыми приводными цепями с бочкообразными роликами. На фиг. 1 показан общий вид машины для сухой очистки картофеля, вид сбоку на фиг. 2 - разрез - на фиг. 1 на фиг. 3 - разрез - на фиг. 1 на фиг. 4 - разрез - на фиг. 2. Машина для сухой очистки картофеля содержит раму 1 с установленными на ней с возможностью вращения в подшипниках скольжения 6 валами 7 с прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами 8, по краям которых расположены ограничительные борта 9, электродвигатель 2 с закрепленной на его валу звездочкой 3 и расположенным с одной из наружных сторон бортов приводом в виде закрепленных на валах цилиндрических звездочек 4, 17 и 20, соединенных между собой роликовыми приводными цепями 18 и 19. Подшипники скольжения 6 поочередно слева и справа по направлению движения картофеля установлены на раме 1 с помощью втулок 10 на шарнирах, оси 11 которых перпендикулярны осям валов 7 и сопряжены с рамой 1 с помощью подшипников скольжения в виде капроновых втулок 12. С противоположной втулкам 10 стороны подшипники скольжения 7 установлены в ползунах 13 с возможностью перемещения последних в закрепленных на раме направляющих 14, причем ползуны подпружинены снизу пружинами сжатия 15, а рядом с ними с наружных сторон бортов 9 на валах 7 установлены одинаковые эллипсные звездочки 16. Звездочка электродвигателя 3 соединена с помощью роликовой цепи со звездочкой 4 установленного на раме с возможностью вращения распределительного вала 5, соединенного с помощью установленных на нем звездочек 17 и роликовых приводных цепей 18 и 19 с цилиндрическими звездочками 20 на валах 7 со стороны, противоположной ползунам 13. Эллипсные звездочки 16 повернуты по ходу движения картофеля последовательно друг за другом с каждой стороны вала на 90 в одинаковой последовательности начиная с одинакового положения и соединены между собой роликовыми приводными цепями 22 с бочкообразными роликами, опирающимися на установленные на раме 1 с возможностью вращения направляющие звездочки 23. Роликовые цепи 18 и 19 с бочкообразными роликами сопряжены с подпружиненными натяжными звездочками 21. Машина работает следующим образом. Установленный на раме 1 электродвигатель 2 с закрепленной на его валу звездочкой 3 приводится во вращение с помощью подключения к сети электрического тока. Звездочка 3 электродвигателя 2 с помощью роликовой цепи и звездочки 4 приводит во вращение распределительный вал 5, откуда вращающий момент с помощью звездочек 17 и роликовых цепей 18 и 19 с бочкообразными роликами передается к звездочкам 20 на валах 7 со стороны, противоположной ползунам 13, причем роликовые цепи 18 и 19 с бочкообразными роликами находятся в натянутом положении с помощью подпружиненных натяжных звездочек 21. Звездочки 20 приводят в движение с помощью расположенных на противоположных им сторонах валов 7 эллипсных звездочек 16 роликовые приводные цепи 22 с бочкообразными роликами. При этом приводятся во вращение все звездочки 16 с эллипсными делительными поверхностями, так как они постоянно соединены с роликовыми приводными цепями 22 с бочкообразными роликами, в том числе и за счет постоянного прижатия звездочек 16 к ним с помощью установленных под перемещающимися в направляющих 14 ползунами 13 пружин сжатия 15. Эллипсные звездочки 16 приводят во вращение валы 7 с прикрепленными к их наружной цилиндрической поверхности капроновыми очистительными элементами 8, образующими наклонную вниз по ходу движения клубнеплодов картофеля поверхность, при этом направление вращения вала электродвигателя 2 устанавливается таким образом, что вектор скорости вращающейся верхней части 8 валов 7 направлен в сторону движения клубнеплодов картофеля вниз. Так как эллипсные звездочки повернуты по ходу движения картофеля последовательно друг за другом с каждой стороны на 90 в одинаковой последовательности начиная с одинакового 3 13961 1 2011.02.28 положения и соединены между собой роликовыми приводными цепями 22 с бочкообразными роликами, центры верхних ветвей которых расположены параллельно осям 11 шарниров на расстоянии среднего радиуса эллипсной поверхности звездочек 16 и опираются на установленные на раме 1 с возможностью вращения направляющие звездочки 23, то за счет перемещения в закрепленных на раме 1 направляющих 14 подпружиненных снизу пружинами сжатия 15 ползунов 13 происходит по мере соприкосновения частей звездочек 16 с разными радиусами с цепями 22 сдвинутое по фазе относительно друг друга поочередное колебание вверх и вниз установленных с возможностью вращения в ползунах 13 концов валов 7, а с ними и наружных цилиндрических поверхностей с капроновыми очистительными элементами 8. При использовании роликовых приводных цепей с бочкообразными роликами допускаются угловые смещения валов вместе с установленными на них звездочками до 3-5 2. Например, при длине вала 1000 мм это соответствует расстоянию между верхним и нижним положением его конца в 105-175 мм. Таким образом, за счет скоординированного колебательного движения концов валов 7 наружные цилиндрические поверхности с капроновыми очистительными элементами 8 оказывают дополнительное интенсивное воздействие на клубнеплоды картофеля, значительно усложняя траекторию их движения и увеличивая разносторонность и очистительную эффективность этого воздействия. При этом достигается улучшение качества сухой очистки клубнеплодов картофеля, улучшается за счет воздействия колебаний самоочистка наружных цилиндрических поверхностей с капроновыми очистительными элементами и увеличивается производительность всего технологического процесса. Источники информации 1. Машина для сухой очистки картофеля. Проспект фирмы-производителя(Голландия). 2. Кудрявцев В.Н. Детали машин Учебник для машиностроительных специальностей вузов. - Л. Машиностроение. Ленинградское отделение, 1980. - С. 431-432. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
