Устройство для магнитной обработки воды

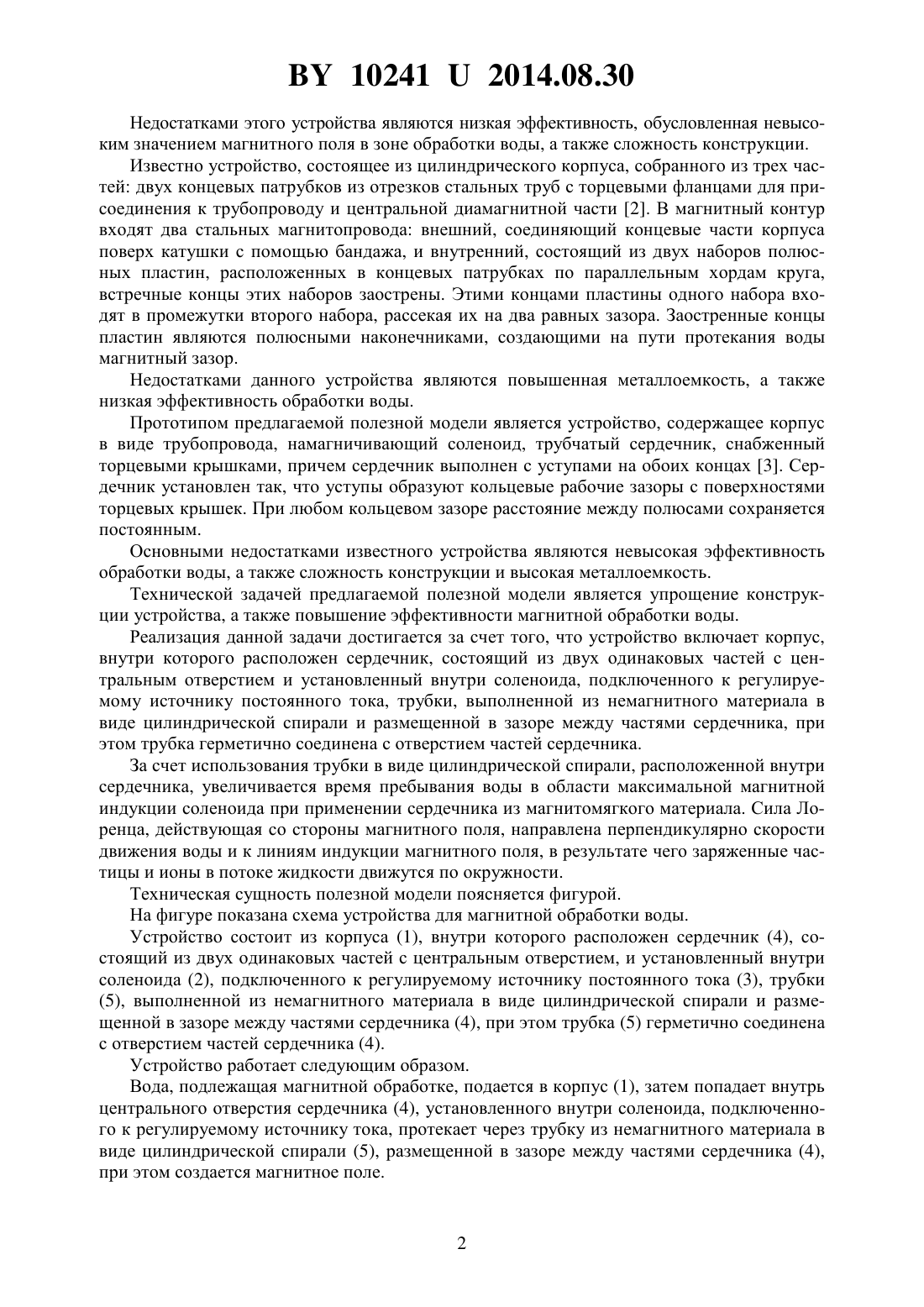

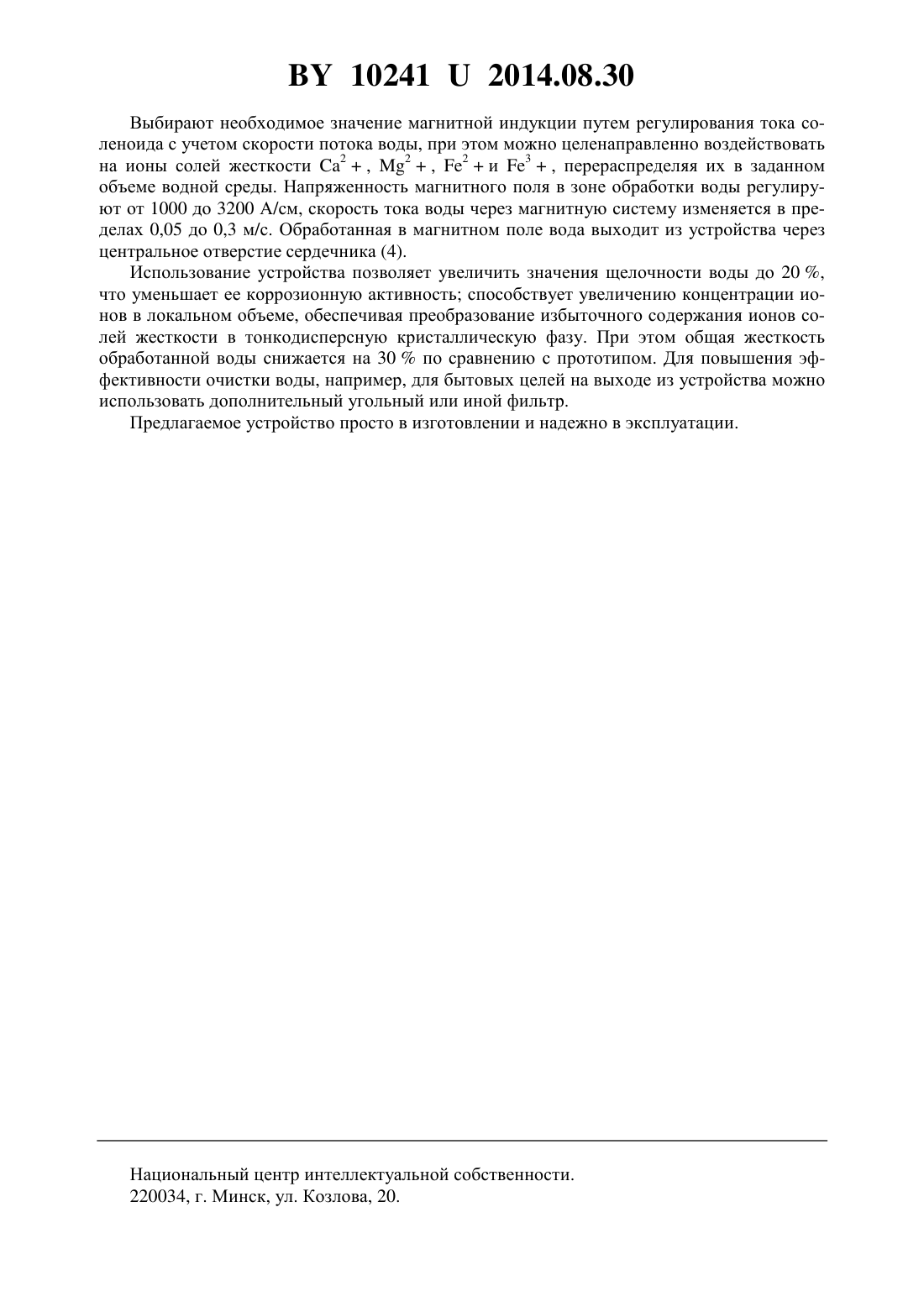

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ОБРАБОТКИ ВОДЫ(71) Заявитель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(72) Авторы Бурак Иван Иванович Царенко Юрий Юрьевич(73) Патентообладатель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(57) Устройство для магнитной обработки воды, включающее корпус с расположенным внутри его сердечником и соленоид, подключенный к регулируемому источнику постоянного тока, отличающееся тем, что внутри соленоида установлен сердечник, состоящий из двух частей с центральным отверстием, трубки из немагнитного материала в виде цилиндрической спирали, размещенной в зазоре между частями сердечника, при этом трубка герметично соединена с отверстием сердечника. Полезная модель предназначена для магнитной очистки воды от ферромагнитных примесей и может быть использована в химической промышленности, а также в быту, в частности, для очистки питьевой воды. Известно устройство для магнитной обработки жидкостей, включающее многополюсный источник магнитного поля на основе постоянных магнитов, расположенный внутри трубы с рабочим зазором, причем полюса магнитов обращены в сторону рабочего зазора и имеют чередующуюся полярность 1. 102412014.08.30 Недостатками этого устройства являются низкая эффективность, обусловленная невысоким значением магнитного поля в зоне обработки воды, а также сложность конструкции. Известно устройство, состоящее из цилиндрического корпуса, собранного из трех частей двух концевых патрубков из отрезков стальных труб с торцевыми фланцами для присоединения к трубопроводу и центральной диамагнитной части 2. В магнитный контур входят два стальных магнитопровода внешний, соединяющий концевые части корпуса поверх катушки с помощью бандажа, и внутренний, состоящий из двух наборов полюсных пластин, расположенных в концевых патрубках по параллельным хордам круга,встречные концы этих наборов заострены. Этими концами пластины одного набора входят в промежутки второго набора, рассекая их на два равных зазора. Заостренные концы пластин являются полюсными наконечниками, создающими на пути протекания воды магнитный зазор. Недостатками данного устройства являются повышенная металлоемкость, а также низкая эффективность обработки воды. Прототипом предлагаемой полезной модели является устройство, содержащее корпус в виде трубопровода, намагничивающий соленоид, трубчатый сердечник, снабженный торцевыми крышками, причем сердечник выполнен с уступами на обоих концах 3. Сердечник установлен так, что уступы образуют кольцевые рабочие зазоры с поверхностями торцевых крышек. При любом кольцевом зазоре расстояние между полюсами сохраняется постоянным. Основными недостатками известного устройства являются невысокая эффективность обработки воды, а также сложность конструкции и высокая металлоемкость. Технической задачей предлагаемой полезной модели является упрощение конструкции устройства, а также повышение эффективности магнитной обработки воды. Реализация данной задачи достигается за счет того, что устройство включает корпус,внутри которого расположен сердечник, состоящий из двух одинаковых частей с центральным отверстием и установленный внутри соленоида, подключенного к регулируемому источнику постоянного тока, трубки, выполненной из немагнитного материала в виде цилиндрической спирали и размещенной в зазоре между частями сердечника, при этом трубка герметично соединена с отверстием частей сердечника. За счет использования трубки в виде цилиндрической спирали, расположенной внутри сердечника, увеличивается время пребывания воды в области максимальной магнитной индукции соленоида при применении сердечника из магнитомягкого материала. Сила Лоренца, действующая со стороны магнитного поля, направлена перпендикулярно скорости движения воды и к линиям индукции магнитного поля, в результате чего заряженные частицы и ионы в потоке жидкости движутся по окружности. Техническая сущность полезной модели поясняется фигурой. На фигуре показана схема устройства для магнитной обработки воды. Устройство состоит из корпуса (1), внутри которого расположен сердечник (4), состоящий из двух одинаковых частей с центральным отверстием, и установленный внутри соленоида (2), подключенного к регулируемому источнику постоянного тока (3), трубки(5), выполненной из немагнитного материала в виде цилиндрической спирали и размещенной в зазоре между частями сердечника (4), при этом трубка (5) герметично соединена с отверстием частей сердечника (4). Устройство работает следующим образом. Вода, подлежащая магнитной обработке, подается в корпус (1), затем попадает внутрь центрального отверстия сердечника (4), установленного внутри соленоида, подключенного к регулируемому источнику тока, протекает через трубку из немагнитного материала в виде цилиндрической спирали (5), размещенной в зазоре между частями сердечника (4),при этом создается магнитное поле. 102412014.08.30 Выбирают необходимое значение магнитной индукции путем регулирования тока соленоида с учетом скорости потока воды, при этом можно целенаправленно воздействовать на ионы солей жесткости 2, 2, 2 и 3, перераспределяя их в заданном объеме водной среды. Напряженность магнитного поля в зоне обработки воды регулируют от 1000 до 3200 А/см, скорость тока воды через магнитную систему изменяется в пределах 0,05 до 0,3 м/с. Обработанная в магнитном поле вода выходит из устройства через центральное отверстие сердечника (4). Использование устройства позволяет увеличить значения щелочности воды до 20 ,что уменьшает ее коррозионную активность способствует увеличению концентрации ионов в локальном объеме, обеспечивая преобразование избыточного содержания ионов солей жесткости в тонкодисперсную кристаллическую фазу. При этом общая жесткость обработанной воды снижается на 30 по сравнению с прототипом. Для повышения эффективности очистки воды, например, для бытовых целей на выходе из устройства можно использовать дополнительный угольный или иной фильтр. Предлагаемое устройство просто в изготовлении и надежно в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
