Конструкция укрепления откосов земляных сооружений

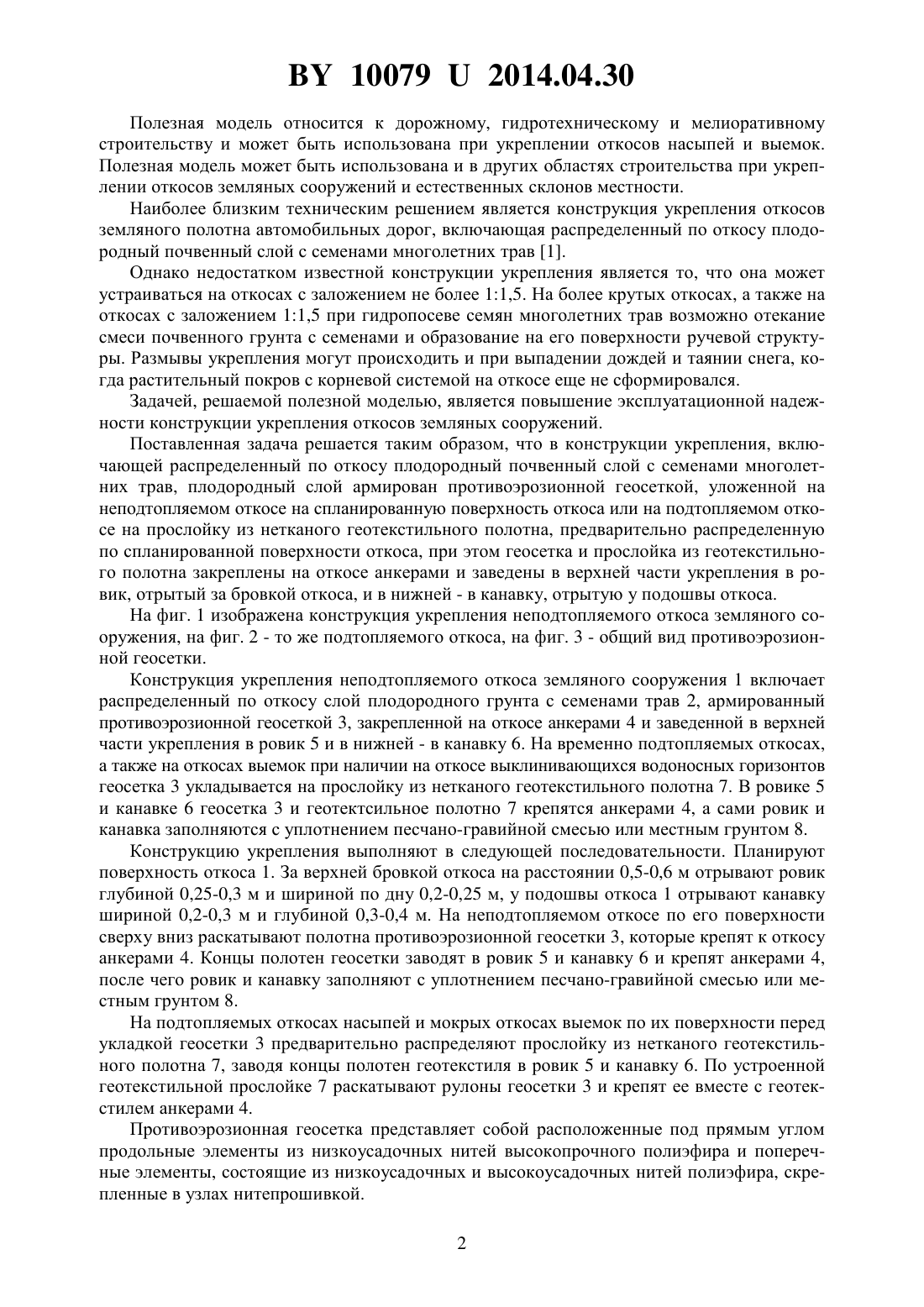

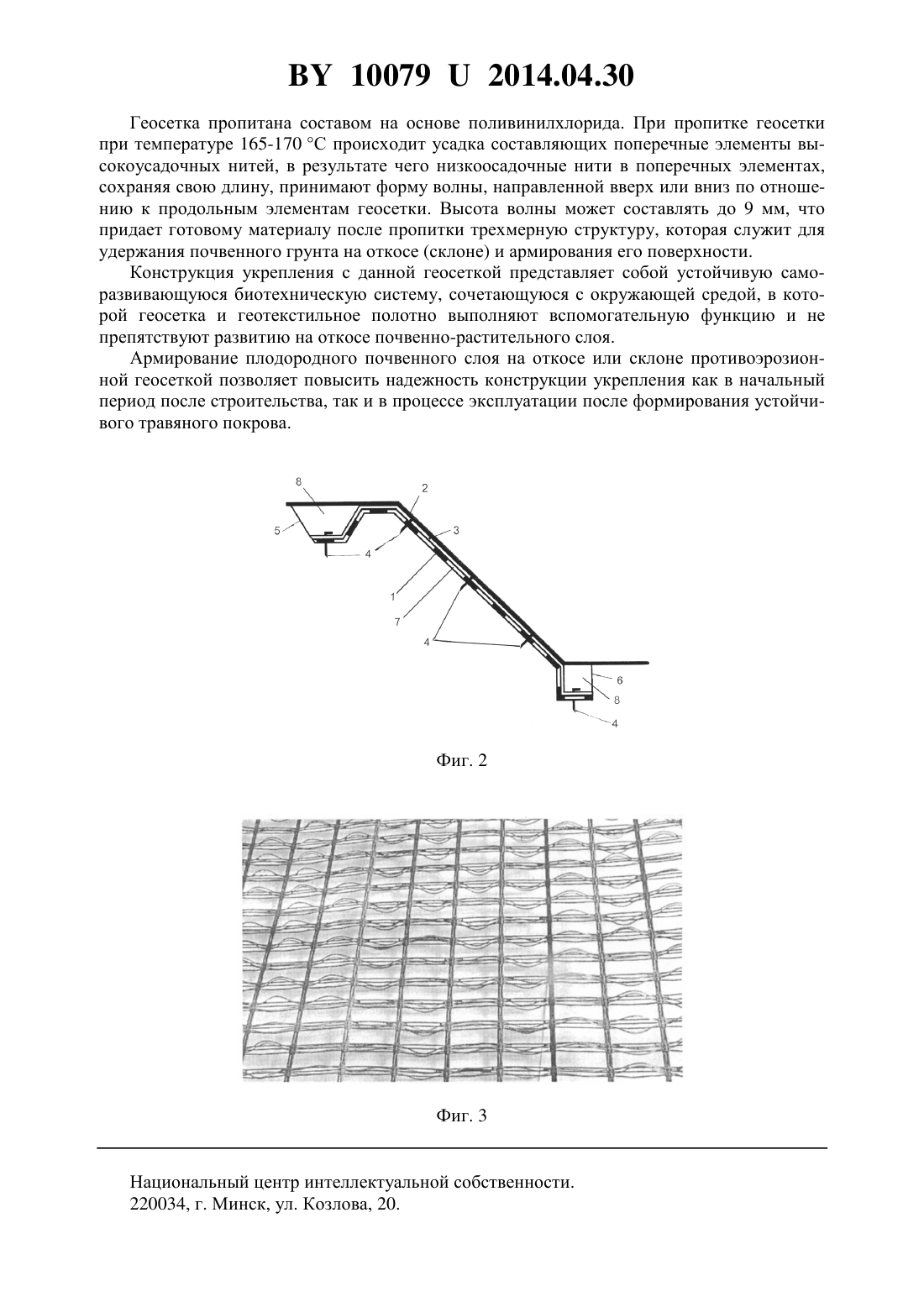

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ УКРЕПЛЕНИЯ ОТКОСОВ ЗЕМЛЯНЫХ СООРУЖЕНИЙ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Конструкция укрепления откосов земляных сооружений, включающая распределенный по откосу плодородный почвенный слой с семенами многолетних трав, отличающаяся тем, что плодородный слой армирован противоэрозионной геосеткой, уложенной на неподтопляемом откосе на спланированную поверхность откоса или на подтопляемом откосе, на прослойку из нетканого геотекстильного полотна, предварительно распределенную по спланированной поверхности откоса, при этом геосетка и прослойка из геотекстильного полотна закреплены на откосе анкерами и заведены в верхней части укрепления в ровик, отрытый за бровкой откоса, и в нижней - в канавку, отрытую у подошвы откоса.(56) 1. Руководство по сооружению земляного полотна автомобильных дорог. - М. Транспорт, 1982. - С. 50-51. 100792014.04.30 Полезная модель относится к дорожному, гидротехническому и мелиоративному строительству и может быть использована при укреплении откосов насыпей и выемок. Полезная модель может быть использована и в других областях строительства при укреплении откосов земляных сооружений и естественных склонов местности. Наиболее близким техническим решением является конструкция укрепления откосов земляного полотна автомобильных дорог, включающая распределенный по откосу плодородный почвенный слой с семенами многолетних трав 1. Однако недостатком известной конструкции укрепления является то, что она может устраиваться на откосах с заложением не более 11,5. На более крутых откосах, а также на откосах с заложением 11,5 при гидропосеве семян многолетних трав возможно отекание смеси почвенного грунта с семенами и образование на его поверхности ручевой структуры. Размывы укрепления могут происходить и при выпадении дождей и таянии снега, когда растительный покров с корневой системой на откосе еще не сформировался. Задачей, решаемой полезной моделью, является повышение эксплуатационной надежности конструкции укрепления откосов земляных сооружений. Поставленная задача решается таким образом, что в конструкции укрепления, включающей распределенный по откосу плодородный почвенный слой с семенами многолетних трав, плодородный слой армирован противоэрозионной геосеткой, уложенной на неподтопляемом откосе на спланированную поверхность откоса или на подтопляемом откосе на прослойку из нетканого геотекстильного полотна, предварительно распределенную по спланированной поверхности откоса, при этом геосетка и прослойка из геотекстильного полотна закреплены на откосе анкерами и заведены в верхней части укрепления в ровик, отрытый за бровкой откоса, и в нижней - в канавку, отрытую у подошвы откоса. На фиг. 1 изображена конструкция укрепления неподтопляемого откоса земляного сооружения, на фиг. 2 - то же подтопляемого откоса, на фиг. 3 - общий вид противоэрозионной геосетки. Конструкция укрепления неподтопляемого откоса земляного сооружения 1 включает распределенный по откосу слой плодородного грунта с семенами трав 2, армированный противоэрозионной геосеткой 3, закрепленной на откосе анкерами 4 и заведенной в верхней части укрепления в ровик 5 и в нижней - в канавку 6. На временно подтопляемых откосах,а также на откосах выемок при наличии на откосе выклинивающихся водоносных горизонтов геосетка 3 укладывается на прослойку из нетканого геотекстильного полотна 7. В ровике 5 и канавке 6 геосетка 3 и геотектсильное полотно 7 крепятся анкерами 4, а сами ровик и канавка заполняются с уплотнением песчано-гравийной смесью или местным грунтом 8. Конструкцию укрепления выполняют в следующей последовательности. Планируют поверхность откоса 1. За верхней бровкой откоса на расстоянии 0,5-0,6 м отрывают ровик глубиной 0,25-0,3 м и шириной по дну 0,2-0,25 м, у подошвы откоса 1 отрывают канавку шириной 0,2-0,3 м и глубиной 0,3-0,4 м. На неподтопляемом откосе по его поверхности сверху вниз раскатывают полотна противоэрозионной геосетки 3, которые крепят к откосу анкерами 4. Концы полотен геосетки заводят в ровик 5 и канавку 6 и крепят анкерами 4,после чего ровик и канавку заполняют с уплотнением песчано-гравийной смесью или местным грунтом 8. На подтопляемых откосах насыпей и мокрых откосах выемок по их поверхности перед укладкой геосетки 3 предварительно распределяют прослойку из нетканого геотекстильного полотна 7, заводя концы полотен геотекстиля в ровик 5 и канавку 6. По устроенной геотекстильной прослойке 7 раскатывают рулоны геосетки 3 и крепят ее вместе с геотекстилем анкерами 4. Противоэрозионная геосетка представляет собой расположенные под прямым углом продольные элементы из низкоусадочных нитей высокопрочного полиэфира и поперечные элементы, состоящие из низкоусадочных и высокоусадочных нитей полиэфира, скрепленные в узлах нитепрошивкой. 2 100792014.04.30 Геосетка пропитана составом на основе поливинилхлорида. При пропитке геосетки при температуре 165-170 С происходит усадка составляющих поперечные элементы высокоусадочных нитей, в результате чего низкоосадочные нити в поперечных элементах,сохраняя свою длину, принимают форму волны, направленной вверх или вниз по отношению к продольным элементам геосетки. Высота волны может составлять до 9 мм, что придает готовому материалу после пропитки трехмерную структуру, которая служит для удержания почвенного грунта на откосе (склоне) и армирования его поверхности. Конструкция укрепления с данной геосеткой представляет собой устойчивую саморазвивающуюся биотехническую систему, сочетающуюся с окружающей средой, в которой геосетка и геотекстильное полотно выполняют вспомогательную функцию и не препятствуют развитию на откосе почвенно-растительного слоя. Армирование плодородного почвенного слоя на откосе или склоне противоэрозионной геосеткой позволяет повысить надежность конструкции укрепления как в начальный период после строительства, так и в процессе эксплуатации после формирования устойчивого травяного покрова. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
