Самоходный зернопогрузчик

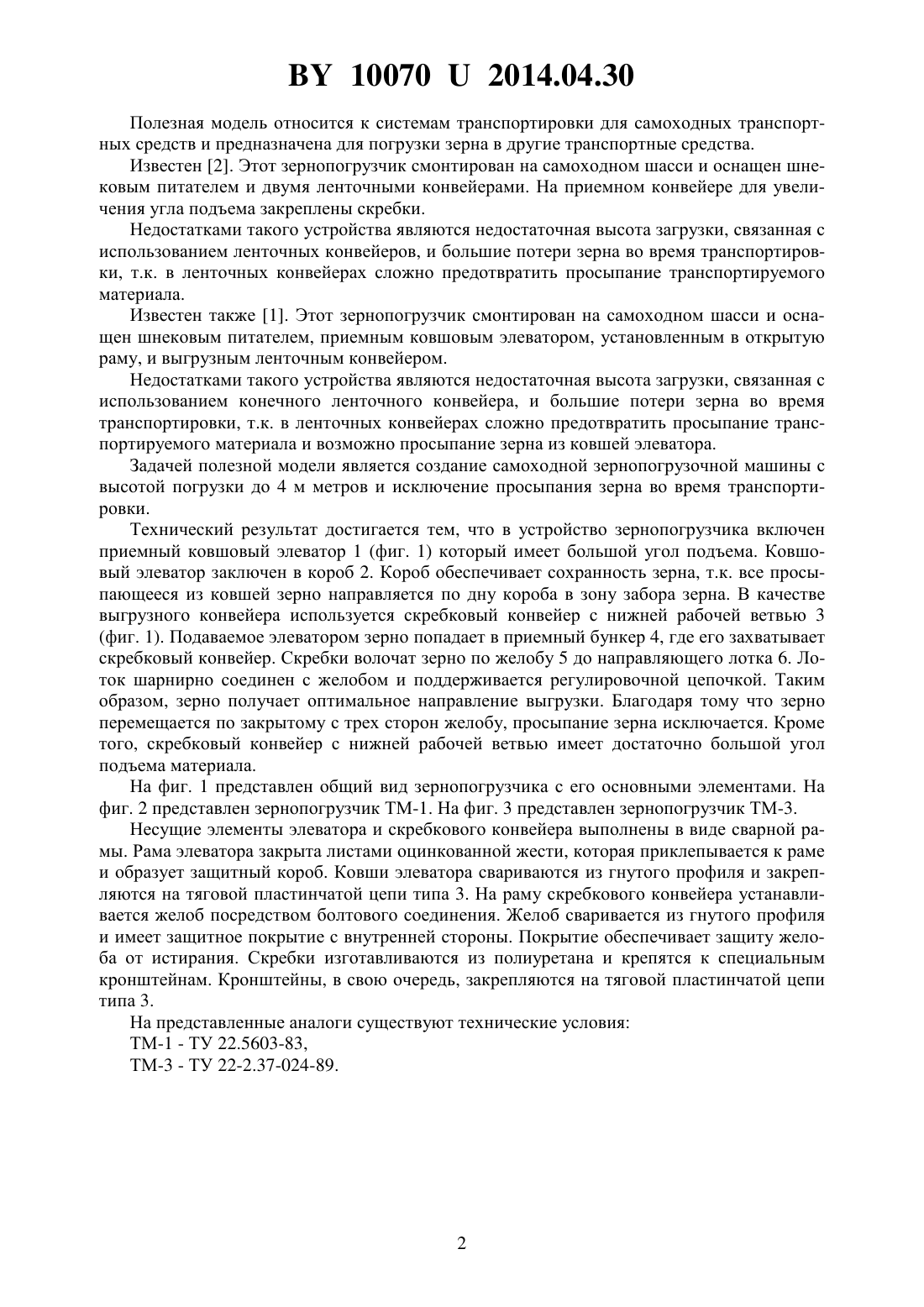

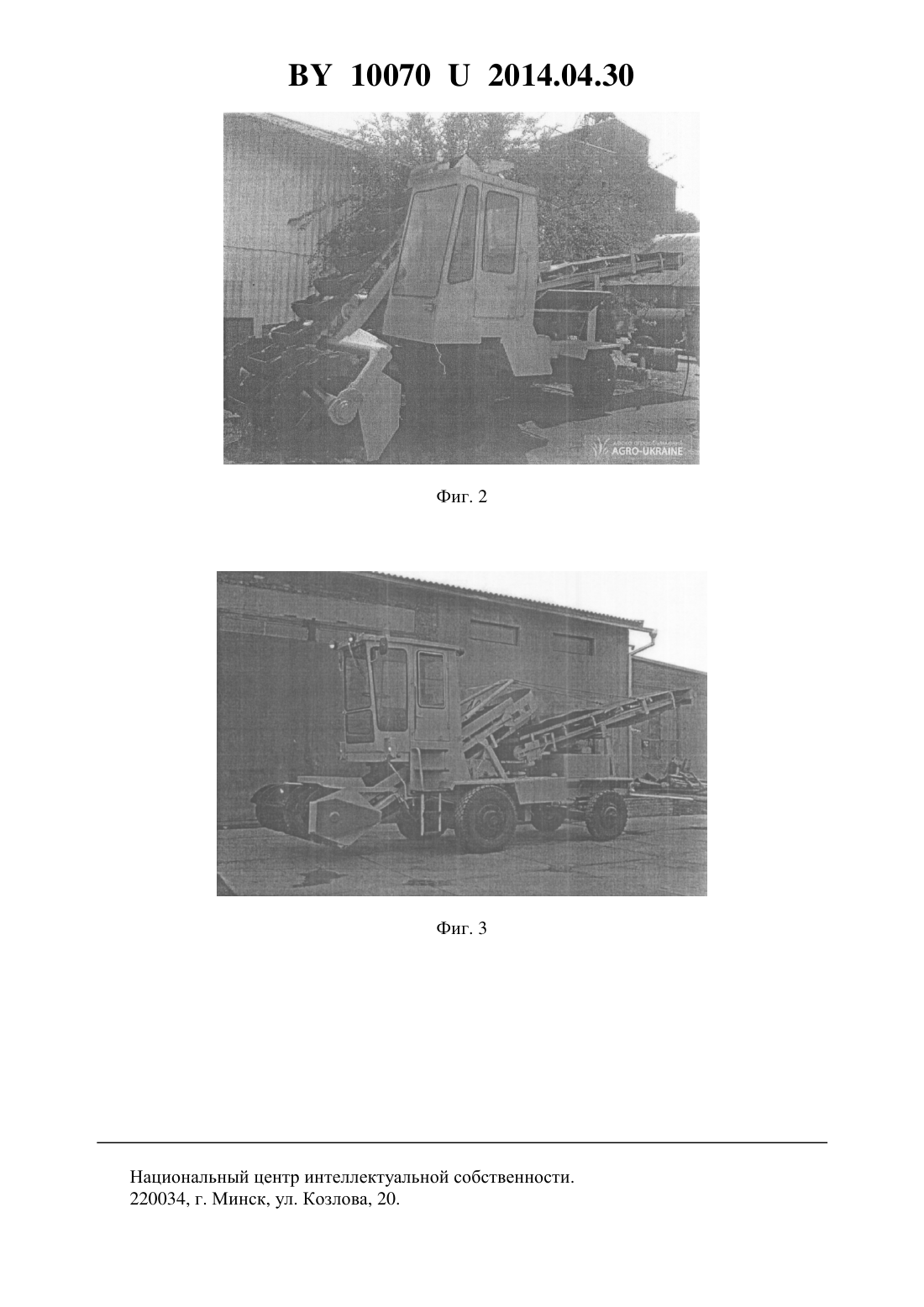

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Амкодор-Пинск(72) Авторы Лобачевский Алексей Алексеевич Веренич Леонид Степанович(73) Патентообладатель Закрытое акционерное общество Амкодор-Пинск(57) Самоходный зернопогрузчик, в состав которого входит приемный ковшовый элеватор,отличающийся тем, что приемный ковшовый элеватор заключен в короб и в качестве выгрузного конвейера используется скребковый конвейер с нижней рабочей ветвью. 100702014.04.30 Полезная модель относится к системам транспортировки для самоходных транспортных средств и предназначена для погрузки зерна в другие транспортные средства. Известен 2. Этот зернопогрузчик смонтирован на самоходном шасси и оснащен шнековым питателем и двумя ленточными конвейерами. На приемном конвейере для увеличения угла подъема закреплены скребки. Недостатками такого устройства являются недостаточная высота загрузки, связанная с использованием ленточных конвейеров, и большие потери зерна во время транспортировки, т.к. в ленточных конвейерах сложно предотвратить просыпание транспортируемого материала. Известен также 1. Этот зернопогрузчик смонтирован на самоходном шасси и оснащен шнековым питателем, приемным ковшовым элеватором, установленным в открытую раму, и выгрузным ленточным конвейером. Недостатками такого устройства являются недостаточная высота загрузки, связанная с использованием конечного ленточного конвейера, и большие потери зерна во время транспортировки, т.к. в ленточных конвейерах сложно предотвратить просыпание транспортируемого материала и возможно просыпание зерна из ковшей элеватора. Задачей полезной модели является создание самоходной зернопогрузочной машины с высотой погрузки до 4 м метров и исключение просыпания зерна во время транспортировки. Технический результат достигается тем, что в устройство зернопогрузчика включен приемный ковшовый элеватор 1 (фиг. 1) который имеет большой угол подъема. Ковшовый элеватор заключен в короб 2. Короб обеспечивает сохранность зерна, т.к. все просыпающееся из ковшей зерно направляется по дну короба в зону забора зерна. В качестве выгрузного конвейера используется скребковый конвейер с нижней рабочей ветвью 3(фиг. 1). Подаваемое элеватором зерно попадает в приемный бункер 4, где его захватывает скребковый конвейер. Скребки волочат зерно по желобу 5 до направляющего лотка 6. Лоток шарнирно соединен с желобом и поддерживается регулировочной цепочкой. Таким образом, зерно получает оптимальное направление выгрузки. Благодаря тому что зерно перемещается по закрытому с трех сторон желобу, просыпание зерна исключается. Кроме того, скребковый конвейер с нижней рабочей ветвью имеет достаточно большой угол подъема материала. На фиг. 1 представлен общий вид зернопогрузчика с его основными элементами. На фиг. 2 представлен зернопогрузчик ТМ-1. На фиг. 3 представлен зернопогрузчик ТМ-3. Несущие элементы элеватора и скребкового конвейера выполнены в виде сварной рамы. Рама элеватора закрыта листами оцинкованной жести, которая приклепывается к раме и образует защитный короб. Ковши элеватора свариваются из гнутого профиля и закрепляются на тяговой пластинчатой цепи типа 3. На раму скребкового конвейера устанавливается желоб посредством болтового соединения. Желоб сваривается из гнутого профиля и имеет защитное покрытие с внутренней стороны. Покрытие обеспечивает защиту желоба от истирания. Скребки изготавливаются из полиуретана и крепятся к специальным кронштейнам. Кронштейны, в свою очередь, закрепляются на тяговой пластинчатой цепи типа 3. На представленные аналоги существуют технические условия ТМ-1 - ТУ 22.5603-83,ТМ-3 - ТУ 22-2.37-024-89. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
