Вибросмеситель

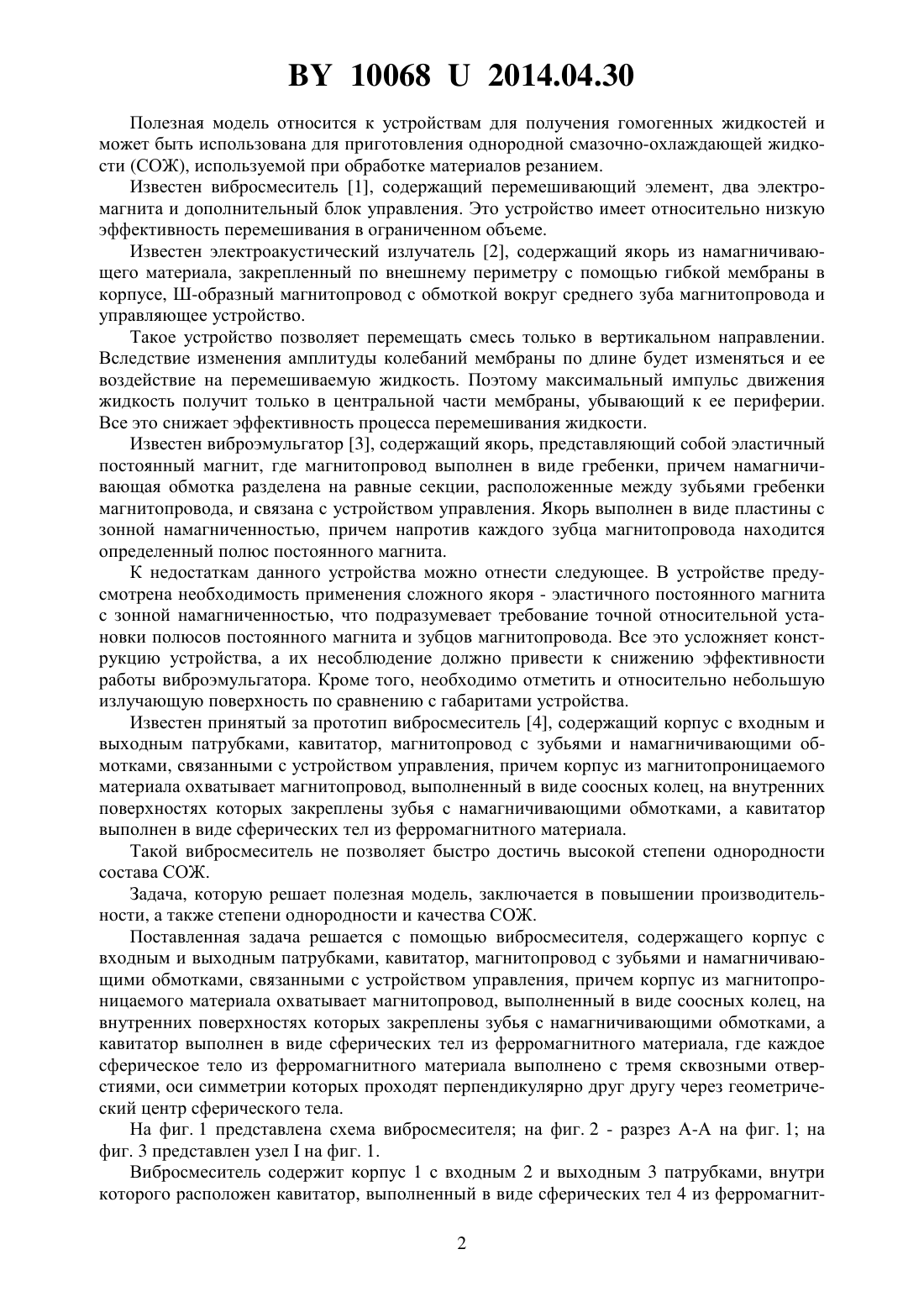

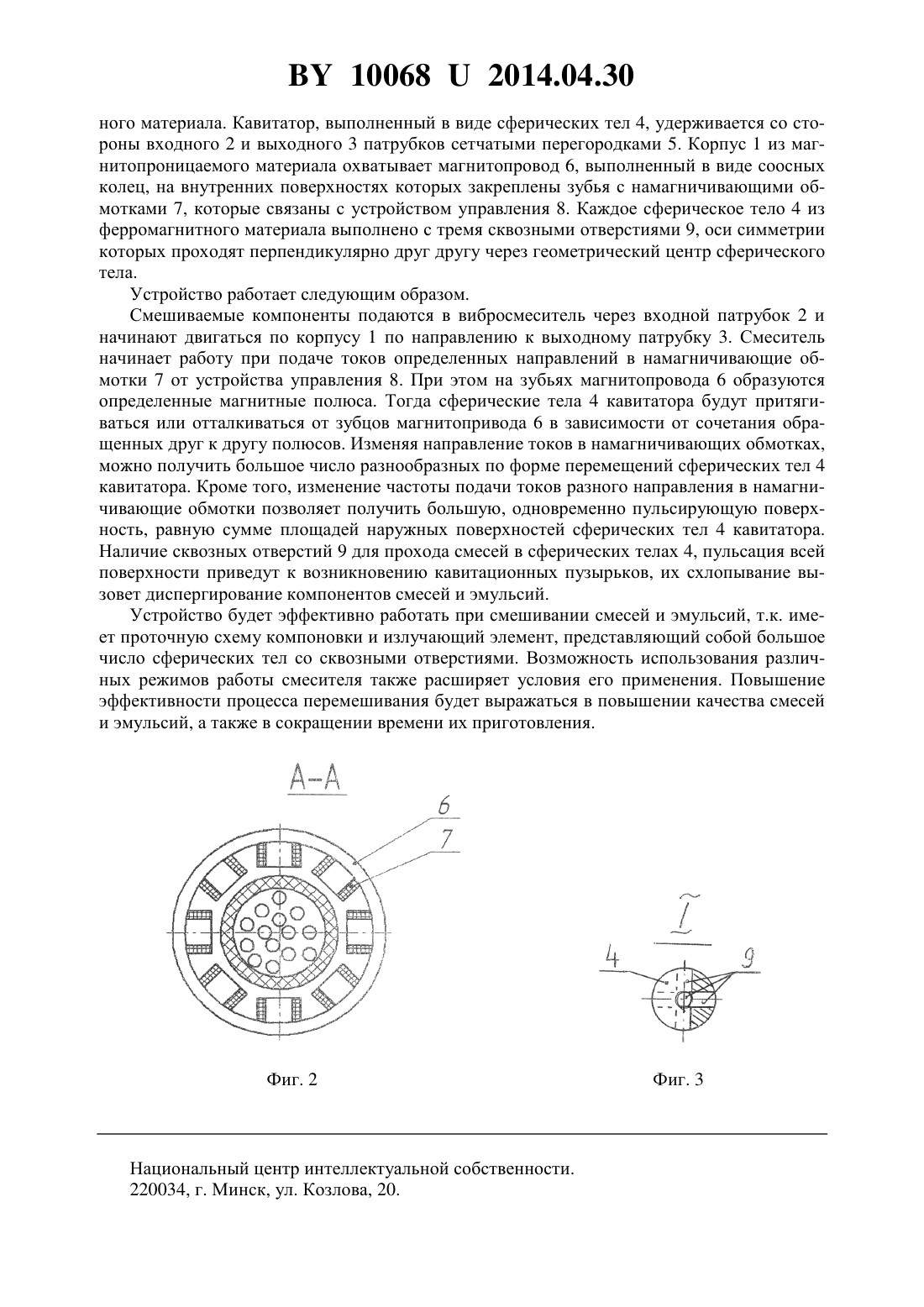

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Акулович Леонид Михайлович Сергеев Леонид Ефимович Агейчик Валерий Александрович Шабуня Виктория Васильевна Ермаков Николай Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Вибросмеситель, содержащий корпус с входным и выходным патрубками, кавитатор,магнитопровод с зубьями и намагничивающими обмотками, связанными с устройством управления, причем корпус из магнитопроницаемого материала охватывает магнитопровод, выполненный в виде соосных колец, на внутренних поверхностях которых закреплены зубья с намагничивающими обмотками, а кавитатор выполнен в виде сферических тел из ферромагнитного материала, отличающийся тем, что каждое сферическое тело из ферромагнитного материала выполнено с тремя сквозными отверстиями, оси симметрии которых проходят перпендикулярно друг другу через геометрический центр сферического тела. 100682014.04.30 Полезная модель относится к устройствам для получения гомогенных жидкостей и может быть использована для приготовления однородной смазочно-охлаждающей жидкости (СОЖ), используемой при обработке материалов резанием. Известен вибросмеситель 1, содержащий перемешивающий элемент, два электромагнита и дополнительный блок управления. Это устройство имеет относительно низкую эффективность перемешивания в ограниченном объеме. Известен электроакустический излучатель 2, содержащий якорь из намагничивающего материала, закрепленный по внешнему периметру с помощью гибкой мембраны в корпусе, Ш-образный магнитопровод с обмоткой вокруг среднего зуба магнитопровода и управляющее устройство. Такое устройство позволяет перемещать смесь только в вертикальном направлении. Вследствие изменения амплитуды колебаний мембраны по длине будет изменяться и ее воздействие на перемешиваемую жидкость. Поэтому максимальный импульс движения жидкость получит только в центральной части мембраны, убывающий к ее периферии. Все это снижает эффективность процесса перемешивания жидкости. Известен виброэмульгатор 3, содержащий якорь, представляющий собой эластичный постоянный магнит, где магнитопровод выполнен в виде гребенки, причем намагничивающая обмотка разделена на равные секции, расположенные между зубьями гребенки магнитопровода, и связана с устройством управления. Якорь выполнен в виде пластины с зонной намагниченностью, причем напротив каждого зубца магнитопровода находится определенный полюс постоянного магнита. К недостаткам данного устройства можно отнести следующее. В устройстве предусмотрена необходимость применения сложного якоря - эластичного постоянного магнита с зонной намагниченностью, что подразумевает требование точной относительной установки полюсов постоянного магнита и зубцов магнитопровода. Все это усложняет конструкцию устройства, а их несоблюдение должно привести к снижению эффективности работы виброэмульгатора. Кроме того, необходимо отметить и относительно небольшую излучающую поверхность по сравнению с габаритами устройства. Известен принятый за прототип вибросмеситель 4, содержащий корпус с входным и выходным патрубками, кавитатор, магнитопровод с зубьями и намагничивающими обмотками, связанными с устройством управления, причем корпус из магнитопроницаемого материала охватывает магнитопровод, выполненный в виде соосных колец, на внутренних поверхностях которых закреплены зубья с намагничивающими обмотками, а кавитатор выполнен в виде сферических тел из ферромагнитного материала. Такой вибросмеситель не позволяет быстро достичь высокой степени однородности состава СОЖ. Задача, которую решает полезная модель, заключается в повышении производительности, а также степени однородности и качества СОЖ. Поставленная задача решается с помощью вибросмесителя, содержащего корпус с входным и выходным патрубками, кавитатор, магнитопровод с зубьями и намагничивающими обмотками, связанными с устройством управления, причем корпус из магнитопроницаемого материала охватывает магнитопровод, выполненный в виде соосных колец, на внутренних поверхностях которых закреплены зубья с намагничивающими обмотками, а кавитатор выполнен в виде сферических тел из ферромагнитного материала, где каждое сферическое тело из ферромагнитного материала выполнено с тремя сквозными отверстиями, оси симметрии которых проходят перпендикулярно друг другу через геометрический центр сферического тела. На фиг. 1 представлена схема вибросмесителя на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 представлен узелна фиг. 1. Вибросмеситель содержит корпус 1 с входным 2 и выходным 3 патрубками, внутри которого расположен кавитатор, выполненный в виде сферических тел 4 из ферромагнит 2 100682014.04.30 ного материала. Кавитатор, выполненный в виде сферических тел 4, удерживается со стороны входного 2 и выходного 3 патрубков сетчатыми перегородками 5. Корпус 1 из магнитопроницаемого материала охватывает магнитопровод 6, выполненный в виде соосных колец, на внутренних поверхностях которых закреплены зубья с намагничивающими обмотками 7, которые связаны с устройством управления 8. Каждое сферическое тело 4 из ферромагнитного материала выполнено с тремя сквозными отверстиями 9, оси симметрии которых проходят перпендикулярно друг другу через геометрический центр сферического тела. Устройство работает следующим образом. Смешиваемые компоненты подаются в вибросмеситель через входной патрубок 2 и начинают двигаться по корпусу 1 по направлению к выходному патрубку 3. Смеситель начинает работу при подаче токов определенных направлений в намагничивающие обмотки 7 от устройства управления 8. При этом на зубьях магнитопровода 6 образуются определенные магнитные полюса. Тогда сферические тела 4 кавитатора будут притягиваться или отталкиваться от зубцов магнитопривода 6 в зависимости от сочетания обращенных друг к другу полюсов. Изменяя направление токов в намагничивающих обмотках,можно получить большое число разнообразных по форме перемещений сферических тел 4 кавитатора. Кроме того, изменение частоты подачи токов разного направления в намагничивающие обмотки позволяет получить большую, одновременно пульсирующую поверхность, равную сумме площадей наружных поверхностей сферических тел 4 кавитатора. Наличие сквозных отверстий 9 для прохода смесей в сферических телах 4, пульсация всей поверхности приведут к возникновению кавитационных пузырьков, их схлопывание вызовет диспергирование компонентов смесей и эмульсий. Устройство будет эффективно работать при смешивании смесей и эмульсий, т.к. имеет проточную схему компоновки и излучающий элемент, представляющий собой большое число сферических тел со сквозными отверстиями. Возможность использования различных режимов работы смесителя также расширяет условия его применения. Повышение эффективности процесса перемешивания будет выражаться в повышении качества смесей и эмульсий, а также в сокращении времени их приготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
