Доильный аппарат с переменным вакуумом под соском

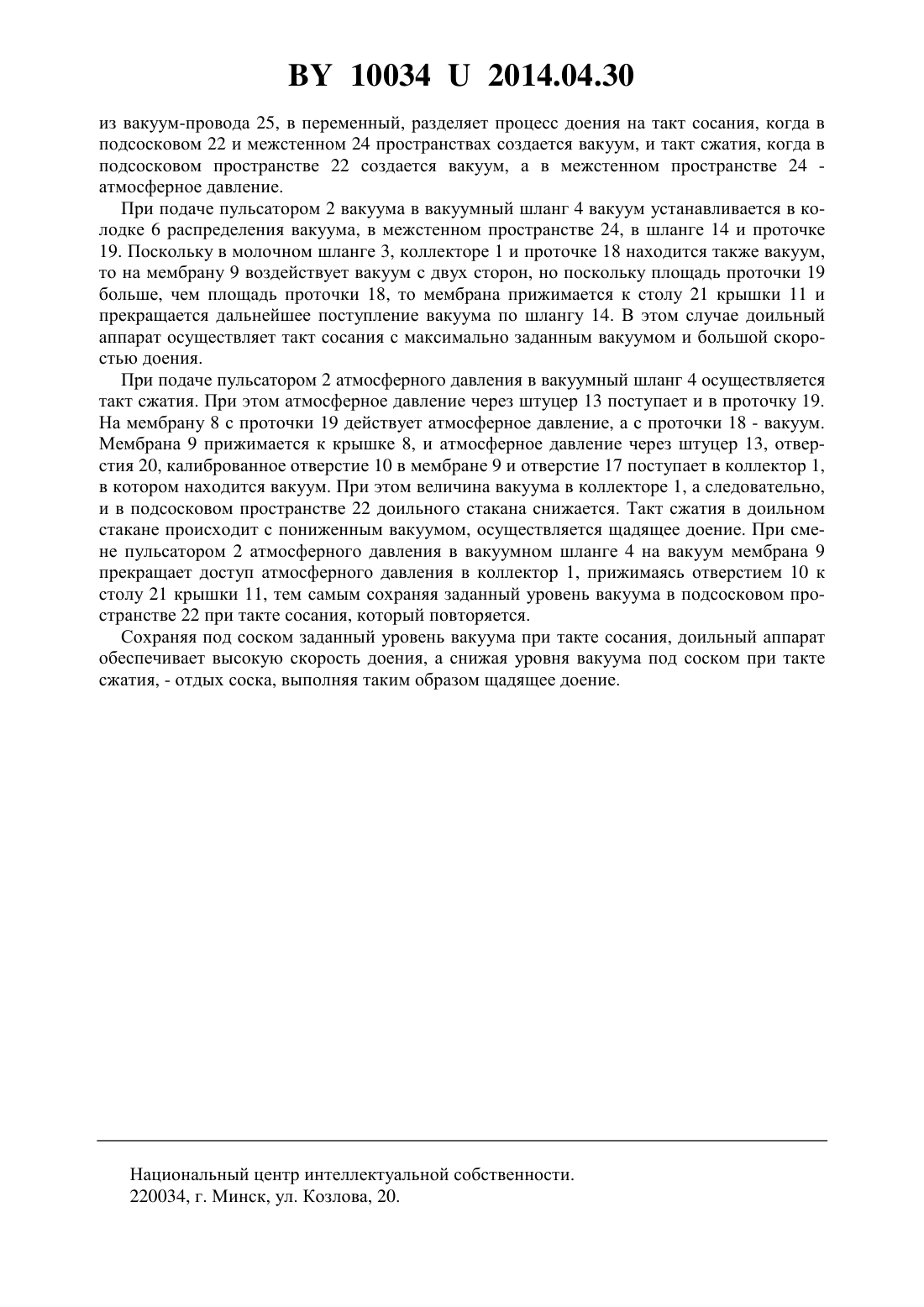

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДОИЛЬНЫЙ АППАРАТ С ПЕРЕМЕННЫМ ВАКУУМОМ ПОД СОСКОМ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Доильный аппарат с переменным вакуумом под соском, содержащий коллектор, пульсатор, молочный и вакуумный шланги, доильные стаканы, колодку распределения вакуума, отличающийся тем, что молочный и вакуумный шланги соединены между собой устройством регулирования вакуума, состоящим из двух крышек и мембраны с калиброванным отверстием и столом, выполненным с возможностью препятствования поступления вакуума из вакуумного шланга в молочный шланг во время такта сосания или с возможностью пропускания атмосферного давления в молочный шланг во время такта сжатия.(56) 1. Курак А.С., Лапотко А.М, Песоцкий Н.И. Доильное оборудование с точной настройкой на высокое качество // Наше сельское хозяйство. - 2009. -7. - С. 46. 2. Дашков В.Н., Китиков В.О., Сорокин Э.П. и др. Технология и оборудование для доения коров Пособие. Учебно-методический центр Минсельхозпрода, 2007. - С. 33. 3. Дашков В.Н., Китиков В.О., Сорокин Э.П. и др. Технология и оборудование для доения коров Пособие. Учебно-методический центр Минсельхозпрода, 2007. - С. 44 (прототип). 100342014.04.30 Полезная модель относится к машинам для сельского хозяйства и может быть использована для доения животных. В последнее время все большее внимание уделяется технологии щадящего доения, при которой такт сосания происходит с максимально установленным вакуумом для обеспечения большей скорости доения, а такт сжатия - с возможно более низким вакуумом для обеспечения лучшего отдыха соска 1. Известен доильный аппарат, содержащий доильное ведро, пульсатор, подвесную часть,молочный и вакуумный шланги 2. Недостатком этого аппарата является то, что при такте сосания и такте сжатия в нем поддерживается неизменный максимально установленный вакуум, что не обеспечивает щадящее доение. Известен доильный аппарат, содержащий коллектор, пульсатор, молочный и вакуумный шланги, доильные стаканы, колодку распределения вакуума 3. Недостатком этого доильного аппарата также является то, что, как и в предыдущем доильном аппарате, при такте сосания и такте сжатия поддерживается неизменный максимально установленный вакуум. Этот аппарат принят в качестве прототипа. Задачей полезной модели является обеспечение щадящего доения. Указанный технический результат достигается тем, что в доильном аппарате с переменным вакуумом под соском, содержащем коллектор, пульсатор, молочный и вакуумный шланги, доильные стаканы, колодку распределения вакуума, молочный и вакуумный шланги соединены между собой устройством регулирования вакуума, состоящим из двух крышек и мембраны с калиброванным отверстием и столом, выполненным с возможностью препятствования поступления вакуума из вакуумного шланга в молочный шланг во время такта сосания или с возможностью пропускания атмосферного давления в молочный шланг во время такта сжатия. Поддержание установленного вакуума во время такта сосания и снижение его под соском во время такта сжатия путем подачи атмосферного давления в молочный шланг позволяет обеспечить щадящий режим доения. На фигуре изображена принципиальная схема доильного аппарата с переменным вакуумом под соском. Доильный аппарат с переменным вакуумом состоит из коллектора 1, пульсатора 2, молочного шланга 3, вакуумного шланга 4, доильных стаканов 5, колодки 6 распределения вакуума по доильным стаканам и устройства 7 регулирования вакуума. Устройство 7 регулирования вакуума состоит из крышки 8, мембраны 9 с калиброванным отверстием 10 и столом 21, крышки 11, уплотнительной прокладки 12, штуцера 13,шланга 14, тройника 15 и крепежных элементов 16. Крышка 8, прокладка 12 и крышка коллектора 1 в центре имеют сообщающееся отверстие 17. В центре поверхность прилегания крышки 8 к мембране 9 имеет круговую проточку 18. На поверхности крышки 11,прилегающей к мембране 9, также имеется круговая проточка 19, площадь которой больше площади проточки 18, изготовленной в крышке 8. В крышке 11 имеются отверстия 20, соединяющие проточку 19 со шлангом 14, а в центре крышки - стол 21 для создания возможности прилегания к ней мембраны 9. Для подведения постоянного вакуума в подсосковое пространство 22 доильного стакана 5 служит молокопровод 23, а для подведения переменного вакуума в межстенное пространство 24 доильного стакана 5 - вакуум-провод 25. Доильный аппарат с переменным вакуумом под соском работает следующим образом. При включении доильного аппарата в работу по молочному шлангу 3 из молокопровода 23 в подсосковое пространство 22 доильного стакана 5 поступает постоянный вакуум,по вакуумному шлангу 4, колодку 6 распределения вакуума по доильным стаканам 5 - переменный вакуум, создаваемый пульсатором 2, поступающий в межстенное пространство 24 доильного стакана 5. Пульсатор 2, преобразовывая постоянный вакуум, поступающий 2 100342014.04.30 из вакуум-провода 25, в переменный, разделяет процесс доения на такт сосания, когда в подсосковом 22 и межстенном 24 пространствах создается вакуум, и такт сжатия, когда в подсосковом пространстве 22 создается вакуум, а в межстенном пространстве 24 атмосферное давление. При подаче пульсатором 2 вакуума в вакуумный шланг 4 вакуум устанавливается в колодке 6 распределения вакуума, в межстенном пространстве 24, в шланге 14 и проточке 19. Поскольку в молочном шланге 3, коллекторе 1 и проточке 18 находится также вакуум,то на мембрану 9 воздействует вакуум с двух сторон, но поскольку площадь проточки 19 больше, чем площадь проточки 18, то мембрана прижимается к столу 21 крышки 11 и прекращается дальнейшее поступление вакуума по шлангу 14. В этом случае доильный аппарат осуществляет такт сосания с максимально заданным вакуумом и большой скоростью доения. При подаче пульсатором 2 атмосферного давления в вакуумный шланг 4 осуществляется такт сжатия. При этом атмосферное давление через штуцер 13 поступает и в проточку 19. На мембрану 8 с проточки 19 действует атмосферное давление, а с проточки 18 - вакуум. Мембрана 9 прижимается к крышке 8, и атмосферное давление через штуцер 13, отверстия 20, калиброванное отверстие 10 в мембране 9 и отверстие 17 поступает в коллектор 1,в котором находится вакуум. При этом величина вакуума в коллекторе 1, а следовательно,и в подсосковом пространстве 22 доильного стакана снижается. Такт сжатия в доильном стакане происходит с пониженным вакуумом, осуществляется щадящее доение. При смене пульсатором 2 атмосферного давления в вакуумном шланге 4 на вакуум мембрана 9 прекращает доступ атмосферного давления в коллектор 1, прижимаясь отверстием 10 к столу 21 крышки 11, тем самым сохраняя заданный уровень вакуума в подсосковом пространстве 22 при такте сосания, который повторяется. Сохраняя под соском заданный уровень вакуума при такте сосания, доильный аппарат обеспечивает высокую скорость доения, а снижая уровня вакуума под соском при такте сжатия, - отдых соска, выполняя таким образом щадящее доение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
