Доильный аппарат

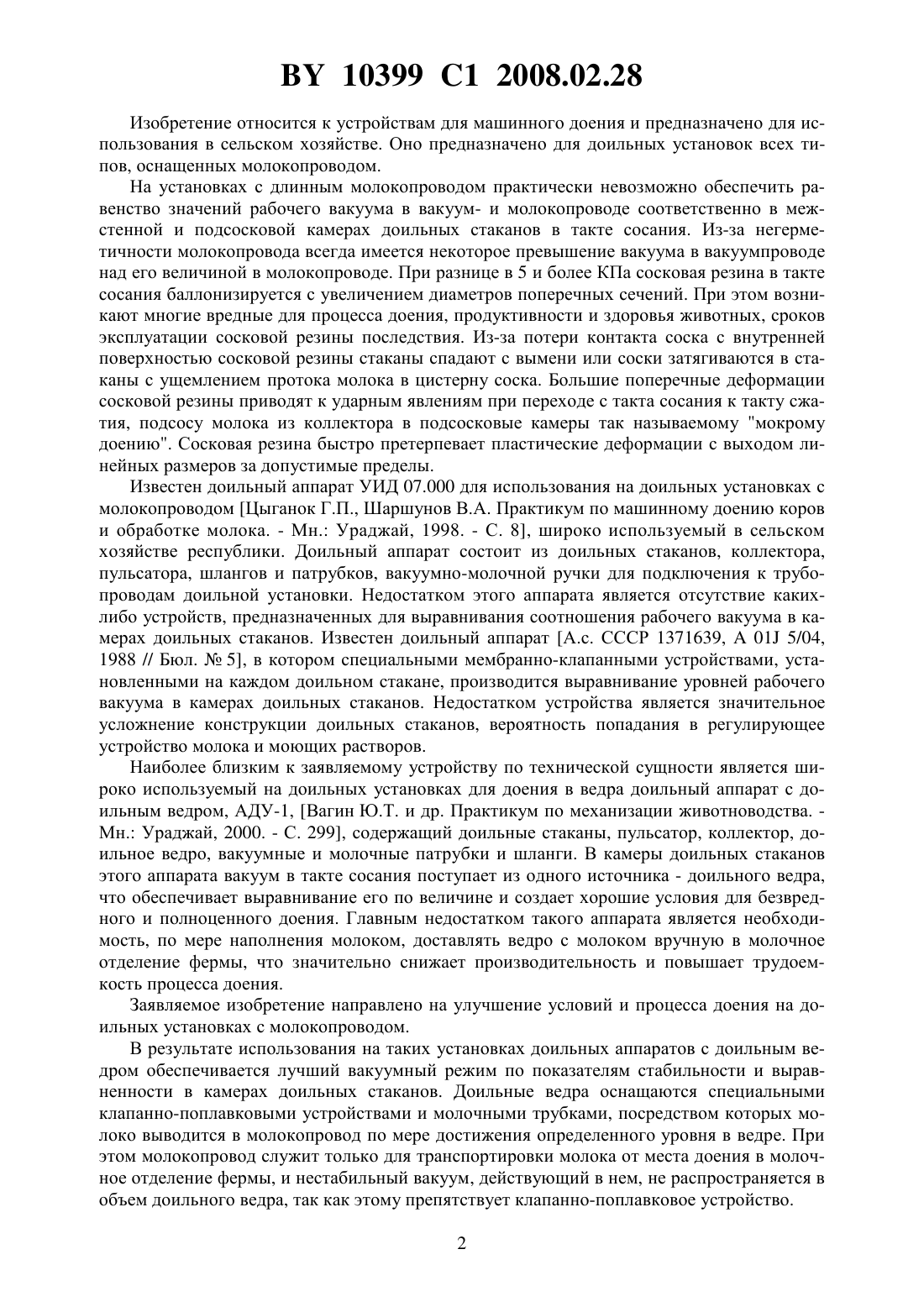

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Раицкий Георгий Евгеньевич Сосин Игорь Петрович Панкаля Наталия Ивановна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(56) Вагин Ю.Т. и др. Практикум по механизации животноводства. - Минск Ураджай, 2000. - С. 298-299.1225 , 2003.1447323 1, 1988.1142068 , 1985.1405738 1, 1988.2093019 1, 1997.5138977 , 1992.(57) Доильный аппарат, содержащий доильные стаканы, соединенные вакуумными патрубками с коллектором, пульсатор, доильное ведро с крышкой, соединенное с помощью молочного шланга с коллектором и с помощью вакуумного шланга с пульсатором, отличающийся тем, что доильное ведро с крышкой содержит соединяемую посредством молочного шланга с молокопроводом доильной установки молочную трубку, снабженную жиклером для впуска воздуха и клапанно-поплавковым устройством, установленным в нижней части молочной трубки и содержащим конусное седло с отверстиями и поплавок. 10399 1 2008.02.28 Изобретение относится к устройствам для машинного доения и предназначено для использования в сельском хозяйстве. Оно предназначено для доильных установок всех типов, оснащенных молокопроводом. На установках с длинным молокопроводом практически невозможно обеспечить равенство значений рабочего вакуума в вакуум- и молокопроводе соответственно в межстенной и подсосковой камерах доильных стаканов в такте сосания. Из-за негерметичности молокопровода всегда имеется некоторое превышение вакуума в вакуумпроводе над его величиной в молокопроводе. При разнице в 5 и более КПа сосковая резина в такте сосания баллонизируется с увеличением диаметров поперечных сечений. При этом возникают многие вредные для процесса доения, продуктивности и здоровья животных, сроков эксплуатации сосковой резины последствия. Из-за потери контакта соска с внутренней поверхностью сосковой резины стаканы спадают с вымени или соски затягиваются в стаканы с ущемлением протока молока в цистерну соска. Большие поперечные деформации сосковой резины приводят к ударным явлениям при переходе с такта сосания к такту сжатия, подсосу молока из коллектора в подсосковые камеры так называемому мокрому доению. Сосковая резина быстро претерпевает пластические деформации с выходом линейных размеров за допустимые пределы. Известен доильный аппарат УИД 07.000 для использования на доильных установках с молокопроводом Цыганок Г.П., Шаршунов В.А. Практикум по машинному доению коров и обработке молока. - Мн. Ураджай, 1998. - С. 8, широко используемый в сельском хозяйстве республики. Доильный аппарат состоит из доильных стаканов, коллектора,пульсатора, шлангов и патрубков, вакуумно-молочной ручки для подключения к трубопроводам доильной установки. Недостатком этого аппарата является отсутствие какихлибо устройств, предназначенных для выравнивания соотношения рабочего вакуума в камерах доильных стаканов. Известен доильный аппарат А.с. СССР 1371639,01 5/04,1988 // Бюл.5, в котором специальными мембранно-клапанными устройствами, установленными на каждом доильном стакане, производится выравнивание уровней рабочего вакуума в камерах доильных стаканов. Недостатком устройства является значительное усложнение конструкции доильных стаканов, вероятность попадания в регулирующее устройство молока и моющих растворов. Наиболее близким к заявляемому устройству по технической сущности является широко используемый на доильных установках для доения в ведра доильный аппарат с доильным ведром, АДУ-1, Вагин Ю.Т. и др. Практикум по механизации животноводства. Мн. Ураджай, 2000. - С. 299, содержащий доильные стаканы, пульсатор, коллектор, доильное ведро, вакуумные и молочные патрубки и шланги. В камеры доильных стаканов этого аппарата вакуум в такте сосания поступает из одного источника - доильного ведра,что обеспечивает выравнивание его по величине и создает хорошие условия для безвредного и полноценного доения. Главным недостатком такого аппарата является необходимость, по мере наполнения молоком, доставлять ведро с молоком вручную в молочное отделение фермы, что значительно снижает производительность и повышает трудоемкость процесса доения. Заявляемое изобретение направлено на улучшение условий и процесса доения на доильных установках с молокопроводом. В результате использования на таких установках доильных аппаратов с доильным ведром обеспечивается лучший вакуумный режим по показателям стабильности и выравненности в камерах доильных стаканов. Доильные ведра оснащаются специальными клапанно-поплавковыми устройствами и молочными трубками, посредством которых молоко выводится в молокопровод по мере достижения определенного уровня в ведре. При этом молокопровод служит только для транспортировки молока от места доения в молочное отделение фермы, и нестабильный вакуум, действующий в нем, не распространяется в объем доильного ведра, так как этому препятствует клапанно-поплавковое устройство. 2 10399 1 2008.02.28 Сущность изобретения поясняется фигурой, на которой изображена схема доильного аппарата с центральным разрезом доильного ведра и расположенных в нем молочной трубки и клапанно-поплавкового устройства. Доильный аппарат с доильным ведром для установок с молокопроводом состоит из доильных стаканов 1, коллектора 2, доильного ведра 3, на крышке 4 которого смонтированы штуцер 5 подвода молока от коллектора 2, штуцер 6 вывода молока в молокопровод 17, штуцер 7 для вакуумирования доильного ведра 3 вакуумпроводом 18, пульсатора 8,молочной трубки 9 с трубкой-жиклером впуска воздуха 10, клапанно-поплавкового устройства, в состав которого входит конусное седло 11 с отверстиями 12 и поплавок 13, молочных шлангов 14, вакуумных шлангов 15 и вакуумных патрубков 16. Работа доильного аппарата происходит следующим образом. Доильное ведро 3 посредством ручки и вакуумно-молочного крана (на фигуре не показаны) подключаются к молокопроводу 17 и вакуумпроводу 18. Внутренний объем ведра 3 и пульсатор 8 вакуумируются вакуумпроводом 18. Распространению воздуха из молокопровода 17 препятствует поплавок 13, плотно закрывающий отверстия 12 на конусном седле 11. Доильные стаканы 1 надеваются на вымя. Выдоенное молоко через коллектор 2 и молочный шланг 14 поступает в штуцер 5 и ведро 3. По мере накопления молока в ведре поплавок 13 всплывает и открывает отверстия 12, через которые порция молока, при совокупном действии вакуума из молокопровода 17 и воздуха из трубки-жиклера 10, поступает по молочной трубке 9, штуцеру 6 и молочному шлангу 14 в молокопровод 17. При последующем снижении уровня молока в ведре 3, поплавок 13 перекрывает отверстие 12. Плавучесть поплавка 13 подбирается так, что отверстия 12 перекрываются им при некотором превышении уровня молока над верхним обрезом отверстия 12. Таким образом, воздух из молокопровода 17 не поступает во внутренний объем ведра 3 и не влияет на процесс доения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
